D3.js -- 单一折线图绘制（带动效）前言正在着手正式学习D3.js相关知识，这个过程中会慢慢积累案例，分享出来

前言

正在着手正式学习D3.js相关知识，这个过程中会慢慢积累案例，分享出来
几年前曾经在实际工作中现学现卖过，不过当时只是做过一种知识图谱的数据图，这次想着既然D3.js至今都没有类似echarts那样丰富的案例网站，那么就自己来试试为D3.js积累出一个丰富多态的网站，不知到能否成功，干起来再说！

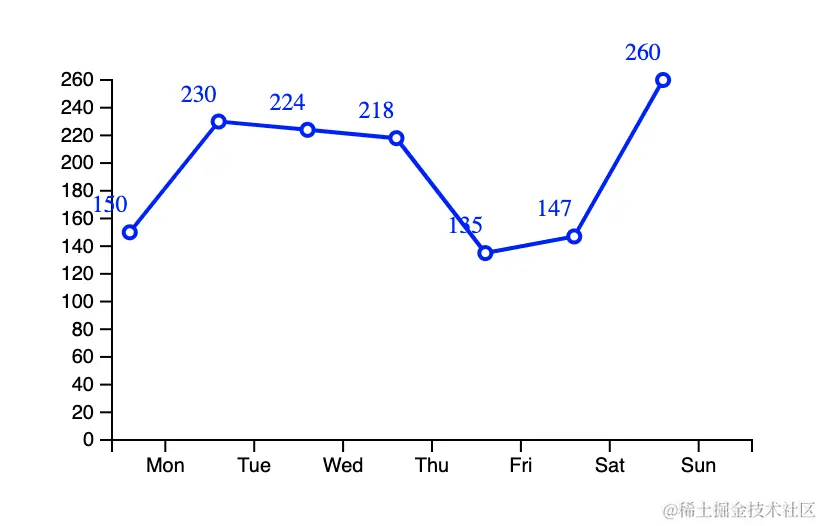

单一折线图（带动效）

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
    <script src="https://d3js.org/d3.v7.js"></script>
    <style>
        .dot {
            cursor: pointer;
        }
    </style>
</head>

<body>
    <div id="chart"></div>
    <script>
        const data = [150, 230, 224, 218, 135, 147, 260]
        const xData = ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']

        const width = 500;
        const height = 300;

        // 设置margin内部边框
        const margin = { top: 60, right: 30, bottom: 60, left: 150 };
        // 设置内部宽度和长度，实际绘图区域
        const innerWidth = width - margin.left - margin.right;
        const innerHeight = height - margin.top - margin.bottom;

        const svg = d3.select('#chart')
            .append('svg')
            .attr('width', width)
            .attr('height', height)

        // 创建比例尺
        const xScale = d3.scaleBand() // 序数比例尺
            .domain(xData) // 映射数据
            .range([0, innerWidth]) // 实际占用长度
            .padding(0.2); // 设置每个条目的间距
        const yScale = d3.scaleLinear()
            .domain([0, d3.max(data)])
            .range([innerHeight, 0]);

        const g = svg.append('g').attr('id', 'maingroup')
            .attr('transform', `translate(${margin.left}, ${margin.top})`);

        const xAxis = d3.axisBottom(xScale);
        g.append('g').call(xAxis).attr('transform', `translate(0, ${innerHeight})`);

        const yAxis = d3.axisLeft(yScale);
        g.append('g').call(yAxis);

        const lineGenerator = d3.line()
            .x((d, i) => xScale(xData[i]))
            .y(d => yScale(d))

        g.append('path')
            .attr('d', lineGenerator(data))
            .attr('fill', 'none')
            .attr('stroke', 'blue')
            .attr('stroke-width', 2)
            .attr('stroke-dasharray', width)
            .attr('stroke-dashoffset', width)
            .attr('class', 'line')


        // 添加数据点
        const dotR = 3
        g.selectAll('.dot')
            .data(data)
            .enter()
            .append('circle')
            .attr('class', 'dot')
            .attr('cx', (d, i) => xScale(xData[i]))
            .attr('cy', d => yScale(d))
            .attr('r', 0)
            .attr('opacity', 0)
            .attr('fill', '#fff')
            .attr('stroke', 'blue')
            .attr('stroke-width', 2)
            // 鼠标悬浮数据点放大
            .on('mouseover', function (d, i) {
                d3.select(this)
                    .transition()
                    .duration(300)
                    .attr('r', dotR * 2)


            })
            .on('mouseout', function (d, i) {
                d3.select(this)
                    .transition()
                    .duration(300)
                    .attr('r', dotR)
            })
        // 为每个数据点添加label展示数值
        g.selectAll('.label')
            .data(data)
            .enter()
            .append('text')
            .attr('class', 'label')
            .attr('x', (d, i) => xScale(xData[i]))
            .attr('y', d => yScale(d))
            .attr('text-anchor', 'middle')
            .text(d => d)
            .attr('font-size', 12)
            .attr('fill', 'blue')
            .attr('opacity', 1)
            .attr('transform', `translate(-10, -10)`)

        // 添加动画效果
        // 数据点动画是逐个出现的
        g.selectAll('.dot')
            .transition()
            .ease(d3.easeBounce) // 使用反弹效果
            .delay((d, i) => i * 300)
            .duration(1800)
            .attr('r', dotR)
            .attr('opacity', 1)

        const lineDurationTotal = 3000; // 总动画时长
        // const lineDuration1 = lineDurationTotal * 0.9; // 动画前 30% 的播放速度
        // const lineDuration2 = lineDurationTotal * 0.1; // 动画后 70% 的播放速度
        g.selectAll('.line')
            .transition()
            .ease(d3.easeLinear)
            .duration(lineDurationTotal)
            .attr('stroke-dashoffset', 0)
            // .transition()
            // .duration(lineDuration1)
            // .ease(d3.easeLinear) // 或者使用其他合适的ease函数
            // .attr('stroke-dashoffset', 0)
            // .transition()
            // .duration(lineDuration2)
            // .ease(d3.easeLinear)
            // .attr('stroke-dashoffset', 0)



    </script>
</body>

</html>
