提升30倍！ES 8.x的向量检索性能调优实践

1024点线面
2,944 阅读24分钟

前言

ES的官方实验室曾发布过一篇博客，介绍了使ES向量检索性能获得显著提升的技术要点与展望：

  1. 多线程搜索能力的利用：Lucene 的分段架构允许实现多线程搜索能力。Elasticsearch 通过同时搜索多个段来提高性能，使用所有可用的 CPU 核心的计算能力显著减少了单个搜索的延迟。
  2. 加速多图向量搜索：通过在邻近图中平衡探索和利用，调整扩展匹配集的大小，控制运行时间和召回率之间的权衡，这对于在多个图中实现最佳搜索性能至关重要。
  3. 信息交换优化：在多图搜索场景中，通过智能地在搜索之间共享状态，使基于全局和局部竞争阈值的遍历决策更加明智，从而提高搜索效率。
  4. Java 最新进展的利用：通过 Project Panama Vector API，Java 代码现在可以无缝地与 SIMD 指令交互，解锁矢量引擎。
  5. 标量量化：Lucene 引入了标量量化技术，这是一种有损压缩技术，可以在不牺牲搜索性能的情况下显著减少内存需求。
  6. 压缩技术的改进：通过将每个维度从 7 位压缩到 4 位，进一步减少了数据大小，同时保持了搜索结果的准确性。
  7. 二进制量化的探索：未来可能会将二进制量化技术集成到 Lucene 中，这有可能彻底改变向量存储和检索。
  8. 多向量集成：Lucene 和 Elasticsearch 通过嵌套字段和连接功能，支持在顶级文档中管理多个嵌套文档，允许跨嵌套文档进行搜索，并随后与它们的父文档连接。
  9. 预连接优化：在搜索子向量段落时，Lucene 能够在搜索 HNSW 图的同时预先连接到父文档，确保返回的是文档而不是段落，这提高了效率。

这些技术如果得到集成，大部分是对用户透明的，我们今天要说的是在实践层面，对于向量检索有哪些调优考虑。

段合并只有20%的性能提升吗？

在之前的初步测试中，我们已经得出一个确定的结论（ESrally已专门为此设计了测试用例），在测试工具默认参数的情况下，段合并可以带来全面的 20%性能提升（也就是无论其他参数如何变换，QPS和latency性能表现提升趋势接近一致）。

我们观察数据量（约 260 万 96 维数据）：

原始文档的大小解压缩后是 20 GB。

将数据写入ES后索引实际占用的存储：合并前约4.5GB，合并后1GB左右。

# 合并前：4.5GB
curl  http://localhost:9200/_cat/indices/vectors?v
health status index   uuid                   pri rep docs.count docs.deleted store.size pri.store.size dataset.size
green  open   vectors f4iuM6vjTGiBwz8lofwqFw   2   0    2500000            0      4.5gb          4.5gb        4.5gb
​
## Running force-merge 100%- 合并后：1GB
curl  http://localhost:9200/_cat/indices/vectors?v
health status index   uuid                   pri rep docs.count docs.deleted store.size pri.store.size dataset.size
green  open   vectors f4iuM6vjTGiBwz8lofwqFw   2   0    2500000            0        1gb            1gb          1gb

跟随后续的并发调优，我们可以看出段合并的巨大优势，不止 20%！

注：起初我们以为段合并仅仅会带来20%的提升，虽然稳定但是不高！

并发 QPS 调优

并发10的情况

这是问题的关键，也是长久以来踩坑的点。因为无法直接在命令行修改搜索并发，需要改动源码目录 .rally/benchmarks/tracks/default/dense_vector/challenges 的 default.json：

# 修改示例
{
  "name": "knn-search-100-1000_multiple_segments",
  "operation": "knn-search-100-1000",
  "warmup-iterations": 100,
  "clients": 10,
  "iterations": 1000
}

测试指令：

./esrally race --track-path=/root/.rally/benchmarks/tracks/default/dense_vector --target-hosts=localhost:9200 --pipeline=benchmark-only  --offline  --report-file=/home/elastic/ssd_dv_s2-c1-30g-d1-sc10-1.csv --report-format=csv --track-params="bulk_indexing_clients:1" --user-tags="shards:2,clients:1,mem:30g,disk:1,sc:10"

对比基线的全默认值，变量为 sc：10，也就是搜索并发度为 10，这时有10个客户端在同时发起搜索请求。

比较两次测试结果：

 ./esrally compare --baseline b337fb0a-39cf-4119-abe5-6dd4be745a32 --contender 576b29d8-98a0-458d-8af1-27830068df80 --report-file /home/elastic/dv-shards2-sc10_1.csv  --report-format csv

官方比较工具会直接列出差值与百分比提升：

  • knn-search-10-100 +883.02%

  • knn-search-100-1000 +866.39%

  • knn-search-10-100_multiple_segments +496.02%

  • Knn-search-100-1000_multiple_segments +269.07%

    在 10 搜索并发的情况下，对比结果显示 QPS 相比默认参数提高数倍。而且，段合并对性能的影响也放大了。

注意：CPU 使用率明显上升了：

此时使用top命令观察到 CPU 总体52.9%使用率, 且单独的 es 进程使用了 2538% 的 CPU。

注意，每轮测试需主动删除 ES 中的测试索引（vectors）！

curl -XDELETE  http://localhost:9200/vectors

注：如果不删除的话，下一次测试开始时会打印诸多警告，而这些警告确实是影响测试结果的，一般会让你的结果更差！

继续测试

接下来继续测试搜索并发 20/30/40/50 的情况。

20 search

以下是使用官方对比工具结果的记录（与默认值比）：

Mean Throughput,knn-search-10-100_multiple_segments,169.83212959330336,1223.2297240422738,+1053.39759,ops/s,+620.26%
​
90th percentile latency,knn-search-10-100_multiple_segments,4.8985810310114175,15.743541764095427,+10.84496,ms,+221.39%
​
99th percentile latency,knn-search-10-100_multiple_segments,6.255753734731111,61.14699723257214,+54.89124,ms,+877.45%
​
Mean Throughput,knn-search-100-1000_multiple_segments,71.8843832772858,286.788544718593,+214.90416,ops/s,+298.96%
​
99th percentile latency,knn-search-100-1000_multiple_segments,15.602529068710282,114.20343654463056,+98.60091,ms,+631.95%
​
Mean Throughput,knn-search-10-100,198.15221100022976,4285.480938609085,+4087.32873,ops/s,+2062.72%
​
99th percentile latency,knn-search-10-100,3.9556266699219123,3.956923596560939,+0.00130,ms,+0.03%
​
Mean Throughput,knn-search-100-1000,93.08795806647417,2109.4832627430874,+2016.39530,ops/s,+2166.12%
​
99th percentile latency,knn-search-100-1000,13.300802457379177,12.577712316997342,-0.72309,ms,-5.44%

30 search

以下是使用官方对比工具结果的记录（与默认值比），后续仅记录代表性的结果：

Mean Throughput,knn-search-10-100,198.15221100022976,5736.259111262101,+5538.10690,ops/s,+2794.88%
​
Mean Throughput,knn-search-10-100_multiple_segments,169.83212959330336,1253.008883159874,+1083.17675,ops/s,+637.79%

注意到，多段的检索性能已经达到瓶颈了，1223 -> 1253 ops。

40 search

以下是使用官方对比工具结果的记录（与默认值比），30倍提升就在此处：

# 合并段
Mean Throughput,knn-search-10-100,198.15221100022976,6327.666524710088,+6129.51431,ops/s,+3093.34%
​
# 多段
Mean Throughput,knn-search-10-100_multiple_segments,169.83212959330336,1307.2178700891045,+1137.38574,ops/s,+669.71%
​
## 延迟
99th percentile latency,knn-search-10-100,3.9556266699219123,8.661079301964493,+4.70545,ms,+118.96%
​
99th percentile latency,knn-search-10-100_multiple_segments,6.255753734731111,112.7571176411585,+106.50136,ms,+1702.45%

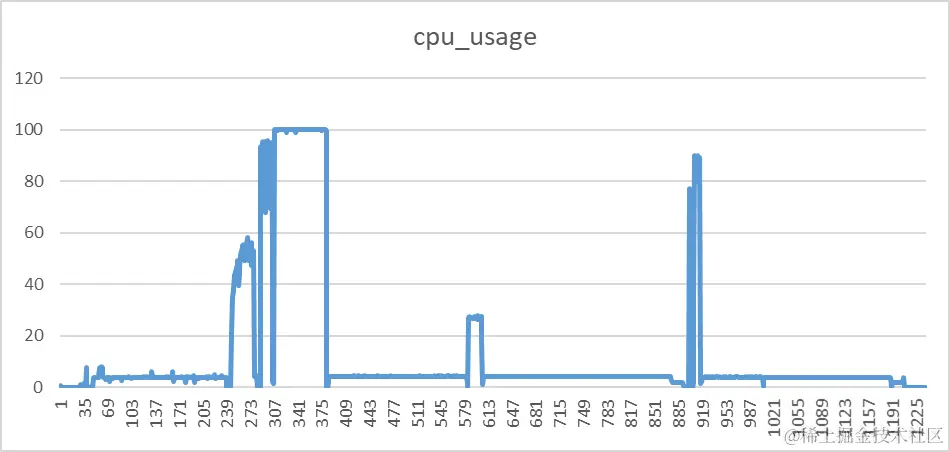

Pasted image 20240521094636.png 监控数据显示段合并前，cpu 使用率已达 100%，而段合并后的搜索也超过 90%，基本到瓶颈了。

合并后的搜索性能相比合并前提高了380%，远超第一章节测得初始的20%性能提升。

补测 HDD 环境并发

默认条件下的原始数据： Mean Throughput knn-search-10-100 140.1 ops/s，这个是之前进行测试所记录的结果，HDD环境与SSD环境并不是同一台物理机。

# 命令
./esrally race --track-path=/root/.rally/benchmarks/tracks/default/dense_vector --target-hosts=localhost2:9200 --pipeline=benchmark-only  --offline  --report-file=/home/elastic/hdd_dv_s10-c10-30g-d10-sc40-1.csv --report-format=csv --track-params="bulk_indexing_clients:10" --user-tags="shards:10,mem:30g,disk:10,sc:40,bc:10"
​
## 40并发搜索结果摘录
Mean Throughput,knn-search-10-100_multiple_segments,706.64,ops/s
99th percentile latency,knn-search-10-100_multiple_segments,149.85001907974964,ms
​
Mean Throughput,knn-search-100-1000_multiple_segments,165.78,ops/s
99th percentile latency,knn-search-100-1000_multiple_segments,352.6353229774396,ms
​
Mean Throughput,knn-search-10-100,3468.38,ops/s
99th percentile latency,knn-search-10-100,19.097675213706708,ms
​
Mean Throughput,knn-search-100-1000,907.00,ops/s
99th percentile latency,knn-search-100-1000,67.89368528756322,ms

小结1

  • 随着搜索并发提高 QPS 线性上升，同时搜索延迟也从个位数毫秒上升到百毫秒级别。
  • 在 40 并发搜索的情况下 CPU 使用率已经超过/接近 100%，QPS 达到 6327, 较默认提高 3093.34%。
  • 但生产环境中一般不能将 CPU 完全分配给 ES 服务，以免引起其他服务异常。
  • 此外，HDD 环境的搜索并发改为 40 后比默认 QPS 提高了 23 倍。
  • 段合并前后的性能差异从20%扩大到380%。

单纯 SDD 盘写入性能

之前测试的另一物理机单 HDD 盘的默认写入性能是 4647.58 docs/s。

当前 SSD 环境在默认配置下是 5909.12 docs/s，提高 27%。

./esrally race --track-path=/root/.rally/benchmarks/tracks/default/dense_vector --target-hosts=localhost:9200 --pipeline=benchmark-only  --offline  --report-file=/home/elastic/ssd_dv_s2-c10-30g-d1-sc40-1.csv --report-format=csv --track-params="bulk_indexing_clients:10" --user-tags="shards:2,clients:1,mem:30g,disk:1,sc:40,bc:10"

默认并发和多并发

使用了不同的写入并发数，测得单盘峰值：61478.90, docs/s

# 默认
Min Throughput,index-append,5180.31,docs/s
Mean Throughput,index-append,5909.12,docs/s
Median Throughput,index-append,5506.20,docs/s
Max Throughput,index-append,9594.47,docs/s
50th percentile latency,index-append,988.7585119868163,ms
90th percentile latency,index-append,1207.21985619748,ms
99th percentile latency,index-append,1269.2091078124936,ms
100th percentile latency,index-append,1677.7676600031555,ms
​
# 10 bulk clients
Min Throughput,index-append,36957.48,docs/s
Mean Throughput,index-append,43468.42,docs/s
Median Throughput,index-append,42163.38,docs/s
Max Throughput,index-append,52881.51,docs/s
50th percentile latency,index-append,1249.538094503805,ms
90th percentile latency,index-append,2999.254363036016,ms
99th percentile latency,index-append,6472.7708052354865,ms
100th percentile latency,index-append,6513.733912957832,ms
# 20 bulk clients
Min Throughput,index-append,56487.06,docs/s
Mean Throughput,index-append,61478.90,docs/s
Median Throughput,index-append,61104.85,docs/s
Max Throughput,index-append,68979.58,docs/s
50th percentile latency,index-append,1478.7163800210692,ms
90th percentile latency,index-append,2031.756117020268,ms
99th percentile latency,index-append,3127.242707742844,ms
100th percentile latency,index-append,3859.3457490205765,ms
# 40 bulk clients
Min Throughput,index-append,49535.45,docs/s
Mean Throughput,index-append,60714.67,docs/s
Median Throughput,index-append,58044.39,docs/s
Max Throughput,index-append,83740.28,docs/s
50th percentile latency,index-append,2543.7343135126866,ms
90th percentile latency,index-append,6296.8818135908805,ms
99th percentile latency,index-append,13231.077383063384,ms
100th percentile latency,index-append,13321.979588014074,ms

本机 HDD 数据盘对比

本机（即SSD机器，这台机器上也有HDD数据盘，这样对比是为了消除其他环境因素）的 HDD 盘写入性能是：38947.72 docs/s，而 SSD 是 60714.67 docs/s。

# 修改es配置指定了hdd路径，重启ES，执行命令
./esrally race --track-path=/root/.rally/benchmarks/tracks/default/dense_vector --target-hosts=localhost:9200 --pipeline=benchmark-only  --offline  --report-file=/home/elastic/hdd_dv_s2-c40-30g-d1-sc40-1.csv --report-format=csv --track-params="bulk_indexing_clients:40" --user-tags="shards:2,mem:30g,disk:1,sc:40,bc:40"
​
## 结果摘录
Min Throughput,index-append,30309.16,docs/s
Mean Throughput,index-append,38947.72,docs/s
Median Throughput,index-append,40289.51,docs/s
Max Throughput,index-append,44858.77,docs/s
50th percentile latency,index-append,3803.8593159872107,ms
90th percentile latency,index-append,5961.730462196283,ms
99th percentile latency,index-append,6552.596264737658,ms
100th percentile latency,index-append,9011.191075027455,ms
​
Mean Throughput,knn-search-10-100_multiple_segments,1202.54,ops/s
Mean Throughput,knn-search-100-1000_multiple_segments,277.04,ops/s
Mean Throughput,knn-search-10-100,6036.20,ops/s
Mean Throughput,knn-search-100-1000,2330.42,ops/s

HDD 环境的最佳数据

单盘：

dv_s2-c40-30g    Mean Throughput index-append    43580.20    docs/s

小结2

  • 本机一致性环境：SSD 单盘相比 HDD 单盘的写入性能约有 55% 的提高。
  • 不同机器比较，单盘最佳写性能 SSD 比 HDD 提高约 40%。

加一块盘如何？

分片数不变，直接加一块数据盘对性能有什么样的影响。注意，测试工具所创建的索引默认就是2分片的，因此我认为，加一块数据盘，也就是2分片分配给2块SSD盘，会带来可观的性能提升。

# 修改为2块ssd盘，执行测试命令
./esrally race --track-path=/root/.rally/benchmarks/tracks/default/dense_vector --target-hosts=localhost:9200 --pipeline=benchmark-only  --offline  --report-file=/home/elastic/hdd_dv_s2-c40-30g-d2-sc40-1.csv --report-format=csv --track-params="bulk_indexing_clients:40" --user-tags="shards:2,mem:30g,disk:2,sc:40,bc:40"
​
# 结果摘录
## 写入
Min Throughput,index-append,50882.36,docs/s
Mean Throughput,index-append,59832.58,docs/s
Median Throughput,index-append,59232.83,docs/s
Max Throughput,index-append,77461.25,docs/s
50th percentile latency,index-append,2605.019590992015,ms
90th percentile latency,index-append,9014.553146681275,ms
99th percentile latency,index-append,10550.434804025572,ms
100th percentile latency,index-append,10557.958395977039,ms
​
## 检索
Mean Throughput,knn-search-10-100_multiple_segments,1198.33,ops/s
Mean Throughput,knn-search-100-1000_multiple_segments,278.20,ops/s
​
Mean Throughput,knn-search-10-100,6040.56,ops/s
Mean Throughput,knn-search-100-1000,2362.99,ops/s

由于默认是 2 个分片，加一块 SSD 盘之后理论上写入速度会快？

我们保持了同样的 40 个客户端并发写，然而平均写入速度并没有想当然地变快，相反，还略微下降了：

# 写入略慢
Mean Throughput,index-append,60714.66567557424,59832.581063638034,-882.08461,docs/s,-1.45%
​
99th percentile latency,index-append,13231.077383063384,10550.434804025572,-2680.64258,ms,-20.26%
# knn搜索几乎不变
Mean Throughput,knn-search-10-100,6026.645170540949,6040.563962284321,+13.91879,ops/s,+0.23%
​
99th percentile latency,knn-search-10-100,9.546809961320847,8.71230364718941,-0.83451,ms,-8.74%

可以发现，虽然 QPS 没有什么改善，但延迟都取得了一定的下降，尤其写入延迟降低了 20%，因此，我将写客户端数提高 50% 进行观察。

对比结果如下：

Mean Throughput,index-append,60714.66567557424,64879.02964420868,+4164.36397,docs/s,+6.86%
99th percentile latency,index-append,13231.077383063384,14159.762441150962,+928.68506,ms,+7.02%
​
Mean Throughput,knn-search-10-100,6026.645170540949,6449.086364596615,+422.44119,ops/s,+7.01%
99th percentile latency,knn-search-10-100,9.546809961320847,10.56021787808277,+1.01341,ms,+10.62%

小结3

  • 分片数不变（shards = 2）的情况下，两块 SSD 的写入和搜索性能都略微提高（不足 10%）
  • 如保持写并发不变，多一块盘使得写入延迟下降了 20%

满盘-SSD x 8

分片数与盘数对齐

资源情况一瞥

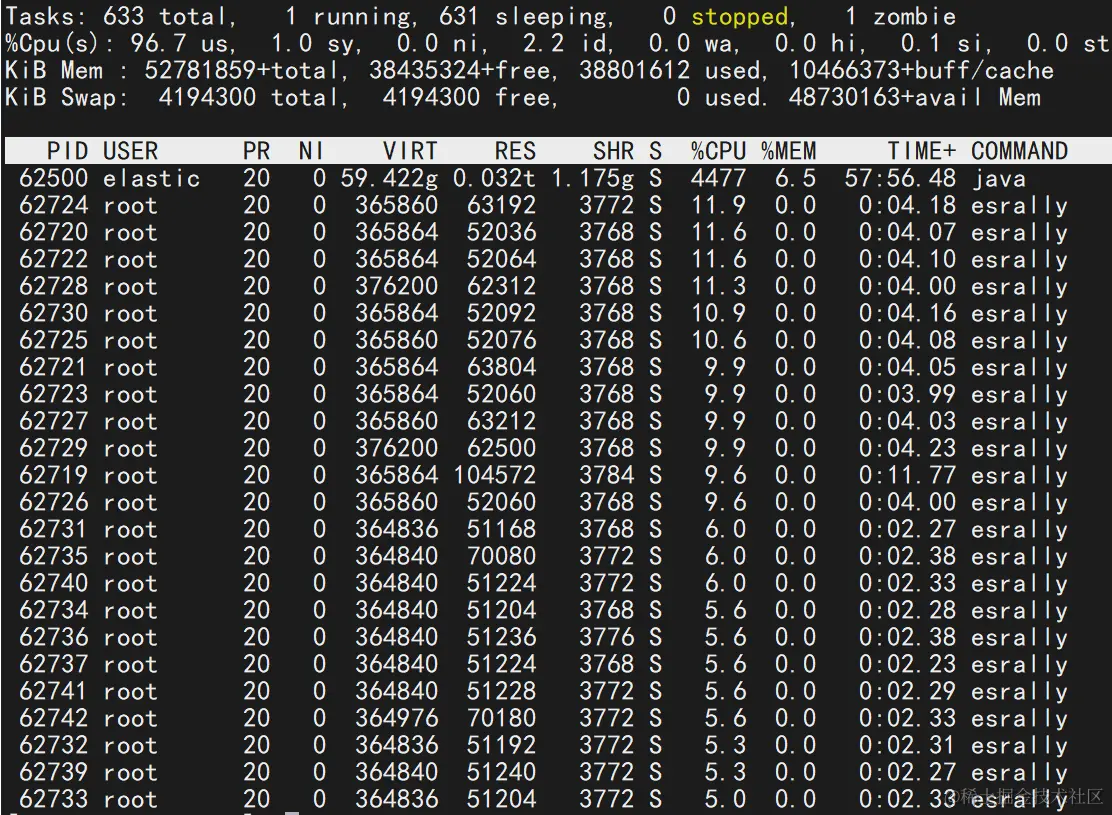

下图展示了测试期间cpu使用率几乎接近100%的情况：

Pasted image 20240521161125.png

并发写客户端数-60

## 命令
./esrally race --track-path=/root/.rally/benchmarks/tracks/default/dense_vector --target-hosts=localhost:9200 --pipeline=benchmark-only  --offline  --report-file=/home/elastic/ssd_dv_s8-c60-30g-d8-sc40-1.csv --report-format=csv --track-params="bulk_indexing_clients:60" --user-tags="shards:8,mem:30g,disk-ssd:8,sc:40,bc:60"
​
## 结果
Mean Throughput,index-append,60714.66567557424,79766.45483581861,+19051.78916,docs/s,+31.38%
99th percentile latency,index-append,13231.077383063384,3724.1466266277716,-9506.93076,ms,-71.85%
​
Mean Throughput,knn-search-10-100,6026.645170540949,3377.409548410251,-2649.23562,ops/s,-43.96%
99th percentile latency,knn-search-10-100,9.546809961320847,22.971102662268116,+13.42429,ms,+140.62%

小结 4

满配 8 块 SSD 数据盘 + 8 分片（1:1的完美配置），相比单盘配 2 分片的结果：

  • 写入性能仅有 31% 的提升，有点得不偿失了（但延迟下降了大半）。
  • 检索性能大幅下降，吞吐量与延迟双双断崖下跌近半（-43%和+140%）。
  • 需要注意的是，检索性能的下降并非一无是处，一般这会使得召回率提高。因此分片数多了虽然导致搜索性能下降，在某些情况下，召回可能比延迟更重要。

提高并发写客户端数-80

本参数达到历史峰值：138452.61 docs/s，仅略高于 HDD 环境的 131409.25 docs/s。

## 命令
./esrally race --track-path=/root/.rally/benchmarks/tracks/default/dense_vector --target-hosts=localhost:9200 --pipeline=benchmark-only  --offline  --report-file=/home/elastic/ssd_dv_s8-c80-30g-d8-sc40-1.csv --report-format=csv --track-params="bulk_indexing_clients:80" --user-tags="shards:8,mem:30g,disk-ssd:8,sc:40,bc:80"
​
## 结果
Min Throughput,index-append,49535.45076796103,131766.6760681999,+82231.22530,docs/s,+166.00%
Mean Throughput,index-append,60714.66567557424,138452.61400601084,+77737.94833,docs/s,+128.04%
Median Throughput,index-append,58044.39432179595,138627.72206634138,+80583.32774,docs/s,+138.83%
Max Throughput,index-append,83740.28288657573,144264.3729712853,+60524.09008,docs/s,+72.28%
50th percentile latency,index-append,2543.7343135126866,3871.0951925022528,+1327.36088,ms,+52.18%
90th percentile latency,index-append,6296.8818135908805,4181.484530790476,-2115.39728,ms,-33.59%
100th percentile latency,index-append,13321.979588014074,4343.633758020587,-8978.34583,ms,-67.39%

更高的 100 写并发也测试了，index-append 均值下降到 120729。 此外，HDD环境的实际盘数量会多2块。

80 写并发并提高 bulk_size

结合历史数据来看，bulk size（5000）提高到 8000 或者 10000 都对写入性能没有改善。

# 命令（并发搜索-60：提前修改配置文件）
./esrally race --track-path=/root/.rally/benchmarks/tracks/default/dense_vector --target-hosts=localhost:9200 --pipeline=benchmark-only  --offline  --report-file=/home/elastic/ssd_dv_s8-c80-30g-d8-sc60-bs8k-1.csv --report-format=csv --track-params="bulk_indexing_clients:80,bulk_size:8000" --user-tags="shards:8,mem:30g,disk-ssd:8,sc:60,bc:80"
​
## 结果，写入性能下降！
Mean Throughput,index-append,138452.61400601084,130895.65255513952,-7556.96145,docs/s,-5.46%
​
## 当前搜索并发40->60，ops略高5%，远低于2分片的数据
Mean Throughput,knn-search-10-100,3401.566249965876,3574.8060117824484,+173.23976,ops/s,+5.09%

48 并发写

考虑之前的物理机为 10 块盘，盘均并发为 8，本机为 8 块盘，因此同比例设置为 48。

# 执行命令
./esrally race --track-path=/root/.rally/benchmarks/tracks/default/dense_vector --target-hosts=localhost:9200 --pipeline=benchmark-only  --offline  --report-file=/home/elastic/ssd_dv_s8-c48-30g-d8-sc60-2.csv --report-format=csv --track-params="bulk_indexing_clients:48" --user-tags="shards:8,mem:30g,disk-ssd:8,sc:60,bc:48"
​
## 主要结果
Mean Throughput,index-append,112731.34,docs/s
99th percentile latency,index-append,3039.219787857728,ms

小结 5

  • 客户端并发写入数 80 时达到写入峰值 13.8 万文档每秒。
  • 无论是 SSD 还是 HDD 环境，提高 bulk size 对性能没有优势。
  • SSD 盘均并发数与 HDD 一致时没有取得最高写入性能。

分片数翻倍

通过前面多轮测试，基本可以确定搜索性能随分片数（盘数）增大会下降，这一点可以跟段合并前后的性能表现规律对齐，因为分片多，那么段一定多！

本着拿数据说话的道理，我们还是测试了满盘双倍分片的性能（这也是对标最初单盘 2 分片的默认情况）：

# 修改index分片设置为16后，执行：
./esrally race --track-path=/root/.rally/benchmarks/tracks/default/dense_vector --target-hosts=localhost:9200 --pipeline=benchmark-only  --offline  --report-file=/home/elastic/ssd_dv_s16-c80-30g-d8-sc60-1.csv --report-format=csv --track-params="bulk_indexing_clients:80" --user-tags="shards:16,mem:30g,disk-ssd:8,sc:60,bc:80"
​
## 主要结果
Mean Throughput,index-append,126140.16,docs/s
99th percentile latency,index-append,3904.6728982008062,ms
​
Mean Throughput,knn-search-10-100,2324.94,ops/s
99th percentile latency,knn-search-10-100,38.022759984014584,ms
​
## 对比结果
./esrally compare --baseline 97eb0a41-4653-430a-a6cd-84554830fc87 --contender c988aa85-e28d-49ba-b8b5-68bc53e59e9f  --report-file /home/elastic/dv-s8_16d8-sc60-bc80-1.csv  --report-format csv
​
Mean Throughput,index-append,130895.65255513952,126140.15939120237,-4755.49316,docs/s,-3.63%
90th percentile latency,index-append,6992.081789008807,3814.373577013612,-3177.70821,ms,-45.45%
​
Mean Throughput,knn-search-10-100,3574.8060117824484,2324.937767315463,-1249.86824,ops/s,-34.96%
Mean Throughput,knn-search-100-1000,912.54751058795,544.3382852696755,-368.20923,ops/s,-40.35%

小结6

  • 分片数翻倍后，检索性能几乎下降了一半，反映了 knn 检索性能与分片数的反比关系。
  • 写入的吞吐量几乎不变，延迟下降了 45%，证明了多个分片处理的独立性。
  • 基本可以确定搜索性能随分片数（盘数）增大下降，这可以跟段合并前后的性能表现规律对齐。

其他调优

SSD 的调度算法

官方文档曾注明 SSD 的 I/O 调度算法对性能影响很大，查询如下：

]# cat /sys/block/sda/queue/scheduler
noop [deadline] cfq

这显示已经是合适的算法了，我们更改为另外两种进行测试（下面是Linux终端执行修改的命令）。

# echo cfq >/sys/block/sda/queue/scheduler
# echo cfq >/sys/block/sdb/queue/scheduler
# echo cfq >/sys/block/sdc/queue/scheduler
# echo cfq >/sys/block/sdd/queue/scheduler
# echo cfq >/sys/block/sde/queue/scheduler
# echo cfq >/sys/block/sdf/queue/scheduler
# echo cfq >/sys/block/sdg/queue/scheduler
# echo cfq >/sys/block/sdh/queue/scheduler

CFQ 完全公平队列

## 测试指令
./esrally race --track-path=/root/.rally/benchmarks/tracks/default/dense_vector --target-hosts=localhost:9200 --pipeline=benchmark-only  --offline  --report-file=/home/elastic/ssd_dv_s8-c80-30g-d8-sc60-cfq-1.csv --report-format=csv --track-params="bulk_indexing_clients:80" --user-tags="shards:8,mem:30g,disk-ssd:8,sc:60,bc:80,cfq:1"
​
## cfq对比deadline模式，指令
./esrally compare --baseline 97eb0a41-4653-430a-a6cd-84554830fc87 --contender a5c626d5-e7e1-4e3c-8e60-1b054c184d90  --report-file /home/elastic/dv-s8d8-sc60-bc80-cfq-1.csv  --report-format csv
​
## 对比结果
Mean Throughput,index-append,130895.65255513952,121986.52869264976,-8909.12386,docs/s,-6.81%
90th percentile latency,index-append,6992.081789008807,5218.91500602942,-1773.16678,ms,-25.36%
​
Mean Throughput,knn-search-10-100,3574.8060117824484,3639.1262767493613,+64.32026,ops/s,+1.80%
99th percentile latency,knn-search-10-100,32.53638592606883,29.565102203632712,-2.97128,ms,-9.13%

FIFO 队列

## 测试指令
./esrally race --track-path=/root/.rally/benchmarks/tracks/default/dense_vector --target-hosts=localhost:9200 --pipeline=benchmark-only  --offline  --report-file=/home/elastic/ssd_dv_s8-c80-30g-d8-sc60-none-1.csv --report-format=csv --track-params="bulk_indexing_clients:80" --user-tags="shards:8,mem:30g,disk-ssd:8,sc:60,bc:80,none:1"
​
## noop对比deadline模式，指令
 ./esrally compare --baseline 97eb0a41-4653-430a-a6cd-84554830fc87 --contender 7aa1cda5-8594-4c2a-b7be-1c7f064fffcb  --report-file /home/elastic/dv-s8d8-sc60-bc80-noop-1.csv  --report-format csv
​
## 对比结果
Mean Throughput,index-append,130895.65255513952,135148.53372808752,+4252.88117,docs/s,+3.25%
90th percentile latency,index-append,6992.081789008807,5655.813492514426,-1336.26830,ms,-19.11%
​
Mean Throughput,knn-search-10-100,3574.8060117824484,3660.2126076340865,+85.40660,ops/s,+2.39%
99th percentile latency,knn-search-10-100,32.53638592606883,29.31073424639186,-3.22565,ms,-9.91%

小结7

  • Cfq写入性能：吞吐量与延迟都有小幅度的下降，分别下降了 6.81% 和 25.36%，KNN搜索性能几乎不变
  • Noop 写入和搜索性能小幅上升，写入延迟下降 19.11%
  • Noop 相比 cfq 的写入吞吐量提高了+10.79%

增大Refresh 间隔

ES会将数据写入到一个缓冲区。但是注意了！此时，缓冲区的内容是无法被搜索到的，它还需要写入到segment里面才可以，也就是刷新到lucence索引里面，这就是refresh动作，默认1秒。

通过 index.refresh_interval 可以修改这个刷新间隔，我们测试改为 5 秒。

测试记录：

## 测试命令
./esrally race --track-path=/root/.rally/benchmarks/tracks/default/dense_vector --target-hosts=localhost:9200 --pipeline=benchmark-only  --offline  --report-file=/home/elastic/ssd_dv_s8-c80-30g-d8-sc60-r5-noop-1.csv --report-format=csv --track-params="bulk_indexing_clients:80" --user-tags="shards:8,mem:30g,disk-ssd:8,sc:60,bc:80,refresh:5"
## 对比命令（相比默认的刷新间隔1秒）
./esrally compare --baseline 7aa1cda5-8594-4c2a-b7be-1c7f064fffcb --contender a7dba82c-33c5-43ec-b2e3-14a03f9c125b  --report-file /home/elastic/dv-s8d8-sc60-bc80-noop_r5-1.csv  --report-format csv
## 对比结果
Mean Throughput,index-append,135148.53372808752,115390.67055064092,-19757.86318,docs/s,-14.62%
​
Mean Throughput,knn-search-10-100,3660.2126076340865,3657.5750445434032,-2.63756,ops/s,-0.07%
​
Mean Throughput,knn-search-10-100_multiple_segments,652.7557734459474,776.381731501024,+123.62596,ops/s,+18.94%

小结8

刷新间隔提高到 5 秒几乎没有什么收益（但段会减少，多段的检索性能有提高）。

环境信息摘要

CPU参数

# lscpu
Architecture:          x86_64
CPU op-mode(s):        32-bit, 64-bit
Byte Order:            Little Endian
CPU(s):                48
On-line CPU(s) list:   0-47
Thread(s) per core:    2
Core(s) per socket:    12
Socket(s):             2
NUMA node(s):          2
Model name:            Intel(R) Xeon(R) Gold 6126 CPU @ 2.60GHz
Stepping:              4
CPU MHz:               1499.976
CPU max MHz:           3700.0000
CPU min MHz:           1000.0000
BogoMIPS:              5200.00
Virtualization:        VT-x
L1d cache:             32K
L1i cache:             32K
L2 cache:              1024K
L3 cache:              19712K
NUMA node0 CPU(s):     0-11,24-35
NUMA node1 CPU(s):     12-23,36-47

内存

# free -g
              total        used        free      shared  buff/cache   available
Mem:            503           3         406           0          93         498
Swap:             3           0           3

存储

# df -h
Filesystem               Size  Used Avail Use% Mounted on
/dev/mapper/centos-root  3.2T   93G  3.1T   3% /
/dev/sdf1                1.8T   33M  1.8T   1% /es/data6
/dev/sde1                1.8T   33M  1.8T   1% /es/data5
/dev/sdh1                1.8T   33M  1.8T   1% /es/data8
/dev/sdb1                1.8T   33M  1.8T   1% /es/data2
/dev/sdg1                1.8T   33M  1.8T   1% /es/data7
/dev/sdd1                1.8T   33M  1.8T   1% /es/data4
/dev/sdc1                1.8T   33M  1.8T   1% /es/data3
/dev/sda1                1.8T   33M  1.8T   1% /es/data1
/dev/sdk1                3.7T   33M  3.7T   1% /es/data11
/dev/sdi1                3.7T   33M  3.7T   1% /es/data9
/dev/sdj1                3.7T   33M  3.7T   1% /es/data10
​
# smartctl -i /dev/sda
=== START OF INFORMATION SECTION ===
Device Model:     SAMSUNG MZ7LH1T9HMLT-00005
Serial Number:    S455NB0MC23058
LU WWN Device Id: 5 002538 e49c3f3a1
Firmware Version: HXT7404Q
User Capacity:    1,920,383,410,176 bytes [1.92 TB]
Sector Sizes:     512 bytes logical, 4096 bytes physical
Rotation Rate:    Solid State Device
SATA Version is:  SATA >3.1, 6.0 Gb/s (current: 6.0 Gb/s)

调优总结

在针对Elasticsearch（ES）的向量检索性能调优过程中，我们得出了一系列有意义的结论：

首先，随着搜索并发的提升，QPS（每秒查询率）实现了线性增长，但搜索延迟也相应地从毫秒级上升至百毫秒级。在40并发搜索的场景下，CPU使用率接近饱和，QPS高达6327，相较于默认设置有了显著的3093.34%提升。然而，实际生产环境中，需要谨慎分配CPU资源给ES服务，避免对其他服务造成不良影响。

其次，我们观察到在HDD环境下，将搜索并发提高至40后，QPS相较于默认设置提升了23倍。尤为显著的是，通过段合并策略，性能提升幅度从原本的20%扩大至惊人的380%，这充分展现了段合并技术的巨大优势。

在存储介质方面，SSD相比HDD展现出了明显的写入性能优势。无论是本机一致性环境还是跨机器比较，SSD的写入性能均优于HDD，其中本机环境下SSD的写入性能提升约55%，跨机器比较时最佳性能提升约40%。然而，在分片数保持不变（shards = 2）的情况下，增加SSD的数量对写入和搜索性能的提升并不显著，仅为个位数百分比的提升。

在扩展存储能力时，我们注意到增加数据盘数量（即分片数）对写入性能的影响有限，主要体现在延迟的降低上（约45%），而写入吞吐量几乎保持不变。然而，检索性能却随着分片数的增加而显著下降，这反映了KNN检索性能与分片数之间的反比关系。满配8块SSD数据盘和8个分片的情况下，虽然写入性能有31%的提升，但检索性能却大幅下降，吞吐量和延迟均受到严重影响（-43%和+140%）。不过，值得注意的是，这种检索性能的下降在某些情况下可能会带来召回率的提升，因此在实际应用中需要权衡搜索性能和召回率的需求。

在写入并发方面，客户端并发写入数达到80时，写入性能达到峰值，每秒可处理13.8万文档。然而，无论是SSD还是HDD环境，提高bulk size对性能并没有明显的提升效果（bulk size的默认值是5000）。

此外，官方调优手册提出磁盘调度算法有时候对性能影响巨大，我们还尝试了不同的I/O调度器（如CFQ和Noop）。CFQ在写入性能上表现出小幅度的下降（吞吐量下降6.81%，延迟下降25.36%），而KNN搜索性能几乎保持不变。Noop则在写入和搜索性能上均有所上升，写入延迟下降了19.11%，写入吞吐量提高了10.79%。

综上所述，针对Elasticsearch的向量检索性能调优需要综合考虑并发处理、存储选择、分片策略以及I/O调度器等多个方面。通过合理的配置和优化，可以显著提升ES的查询效率和响应速度，从而满足实际应用中的高性能需求。

附录

1. 向量存储与检索

ES 通过dense_vector字段类型来存储固定长度的浮点数数组，通过集成先进的向量相似度算法，如HNSW（Hierarchical Navigable Small World），ES能够在大规模数据集中快速找到与查询向量相似的结果。该技术将向量数据以索引形式存储，并支持多种向量相似度计算方式，如余弦相似度。

用户可轻松在ES中执行向量搜索，结合其他查询和分析功能，实现高效的向量数据检索和分析。

2. HNSW算法

这是目前 ES 唯一支持的向量索引算法。HNSW算法是ES向量检索中的关键技术之一，它通过构建分层可导航的小世界图结构，实现了高效的近似最近邻搜索。

  • HNSW算法是一种基于图的ANN搜索算法，旨在从大量候选集中快速找到与查询向量最近的k个元素。
  • 相较于传统方法（如计算查询向量与所有候选向量的距离），HNSW通过图连接的方式预先定义候选元素之间的关系，从而显著提高检索效率。
  • 通过构建多层图结构，HNSW允许在不同层级间进行快速导航，从而在保持召回率的同时降低搜索成本。

3. 二进制量化技术

二进制量化技术是一种数据压缩方法，它通过将数据表示为更少的比特来减少数据的存储大小。在向量搜索和数据库的上下文中，这意味着可以将传统的浮点数（如 32 位的 float 或 64 位的 double）表示的向量，转换为二进制形式，从而显著减少每个向量所需的存储空间。 具体来说，二进制量化涉及将一个浮点数映射到一个二进制字符串，其中每个浮点数的值被转换为一个较短的二进制序列。例如，一个 32 位的浮点数可以被量化为几个二进制位（bits），这大大减少了表示每个向量所需的总位数。

avatar
文章
阅读
粉丝
