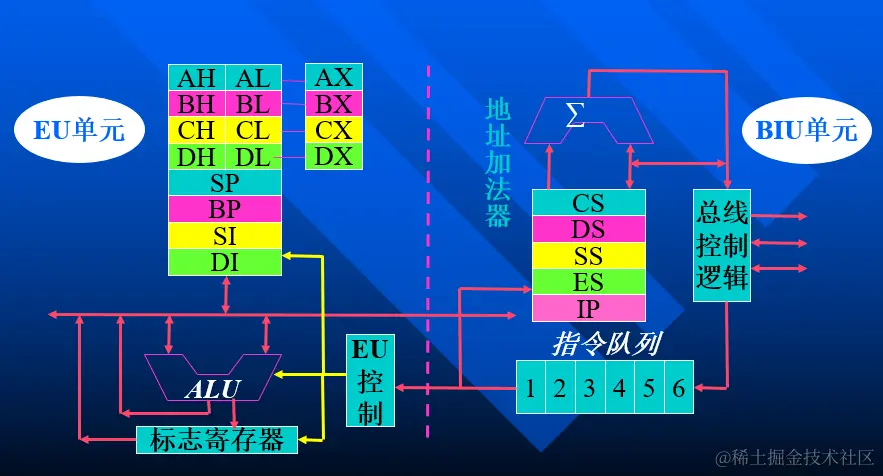

一、8086CPU功能结构：

1.1执行部件EU

组成：
    AX BX CX DX
    BP SP SI DI
    FLAGS
    ALU EU控制
功能：
    1.从指令队列中取指令、译码、执行指令
    2.通过ALU来进行数据的运算，运算结果存储在标志寄存器中
    3.向BIU提供操作数的内存或l/О端口的地址。
    4.管理标志寄存器和指令操作数。

1.2总线执行部件BIU

 组成：
     CS DS ES SS

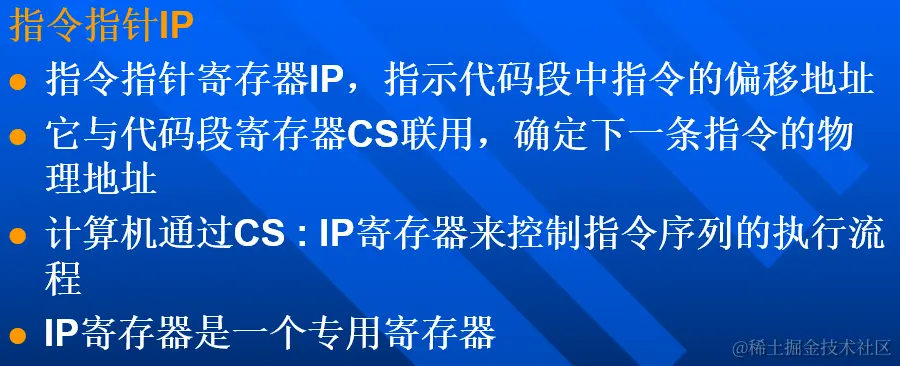

     IP
     地址加法器、总线控制
     指令地址
 功能：
 功能:
    1外部总线连接，完成EU所需的总线操作，计算形成20位的物理地址。
    2.从内存储器中取出指令送指令队列排队。
    2按EU的要求读写内存、l/O中的操作数。

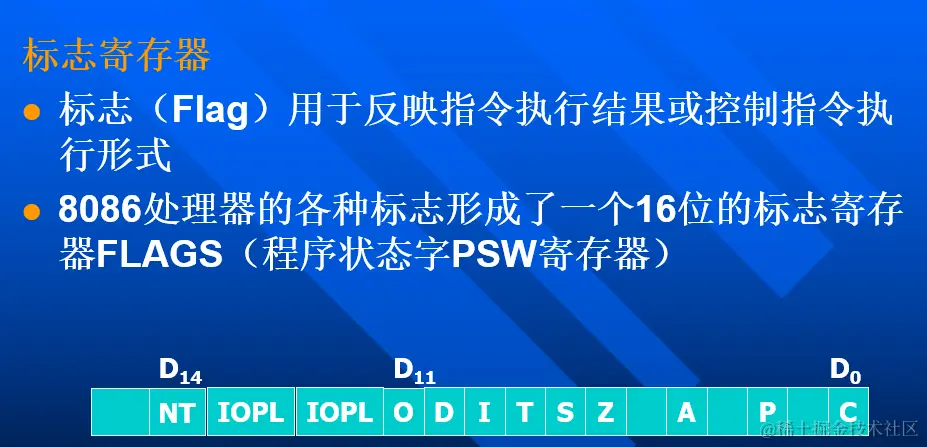

CF进位； AF半进位； PF奇偶----偶 1、奇 0； ZF零； SF符号； OF溢出；

二.8086存储、寻址

2.1逻辑地址到物理地址

段地址:段内偏移地址的表示方法称逻辑地址
物理地址PA=段地址×16+偏移地址(EA)

2.2寻址方式

直接寻址：EA(有效地址)又指令直接给出->MOV AX,[2000H]
寄存器间接寻址：有效地址EA由某个寄存器给出->表示方法:[BX]、[BP]、[SI]、[DI]->mov ax [bx]
基址寻址：EA=基址寻址器：BX、BP + 立即数->MOV AX,[BX+3]、MOV AX,3[BX]、MOV [BP]，Dl
变址寻址：EA=变址寻址器：SI、DI + 立即数->MoV AX,[SI+1000H]、MOV [DI+200H]，CL
基址变址寻址：EA=基址寻址器+变址寻址器
基址变址位移寻址：EA=基址寻址器+变址寻址器+立即数

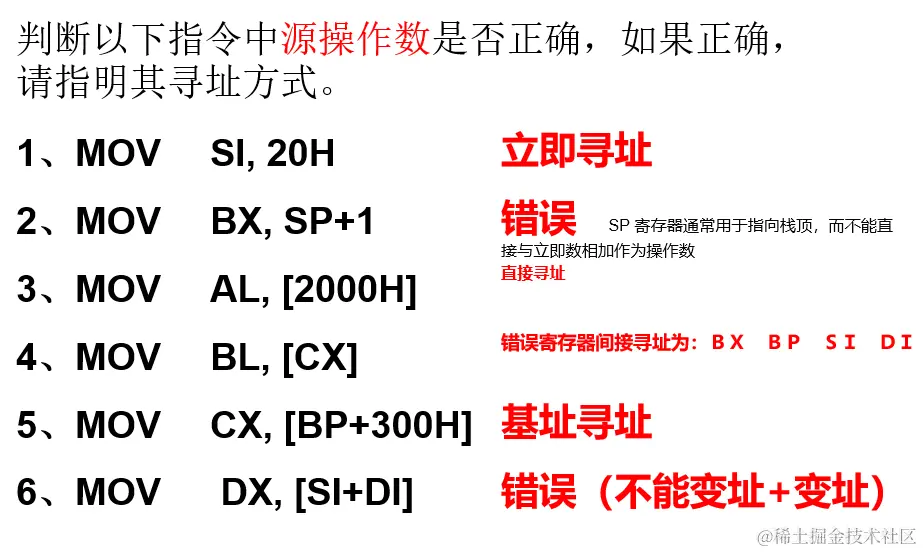

练习：

三、指令

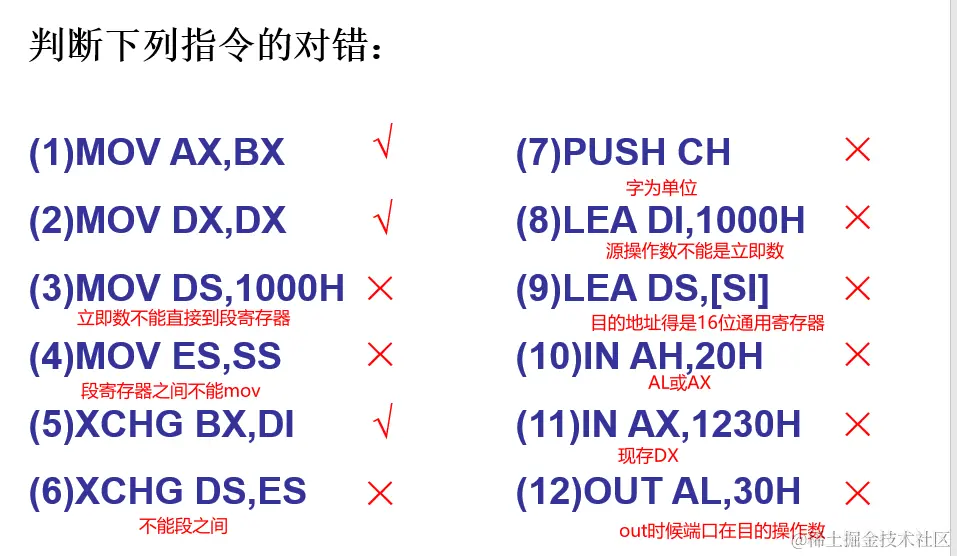

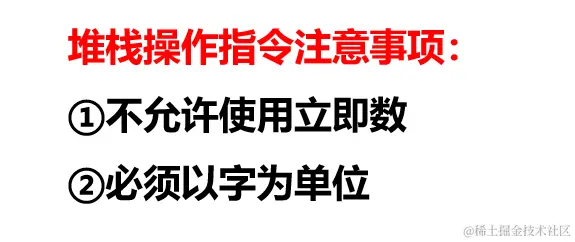

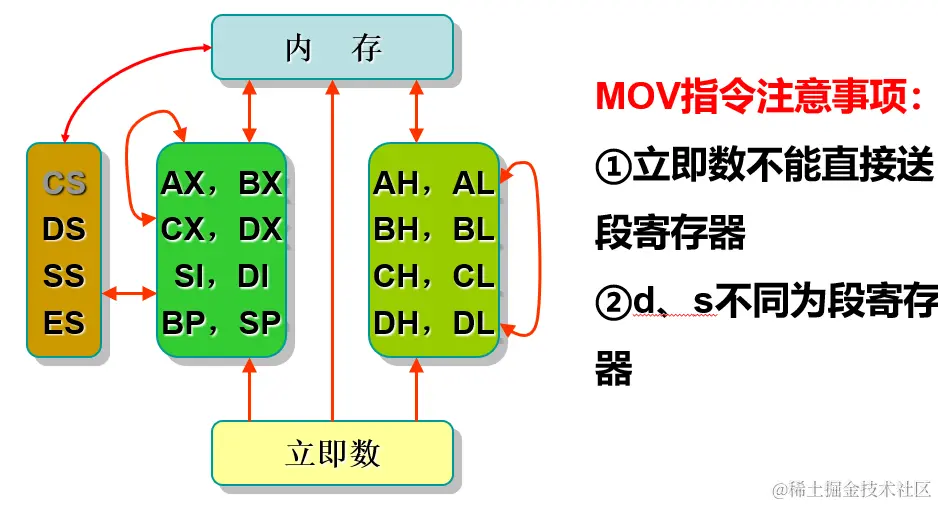

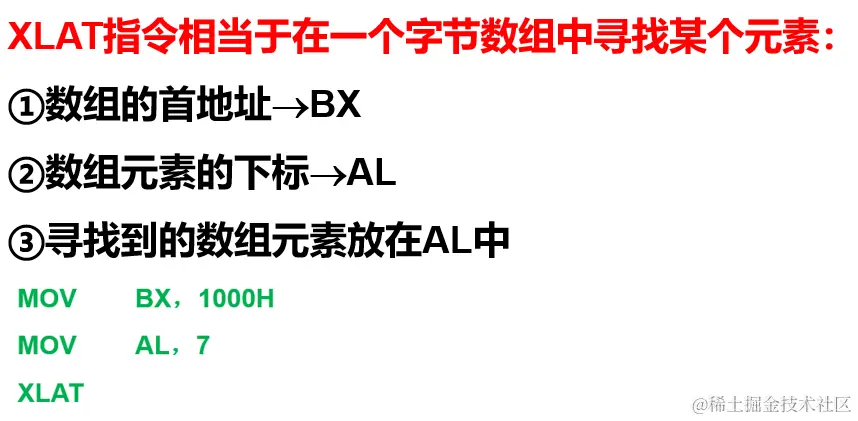

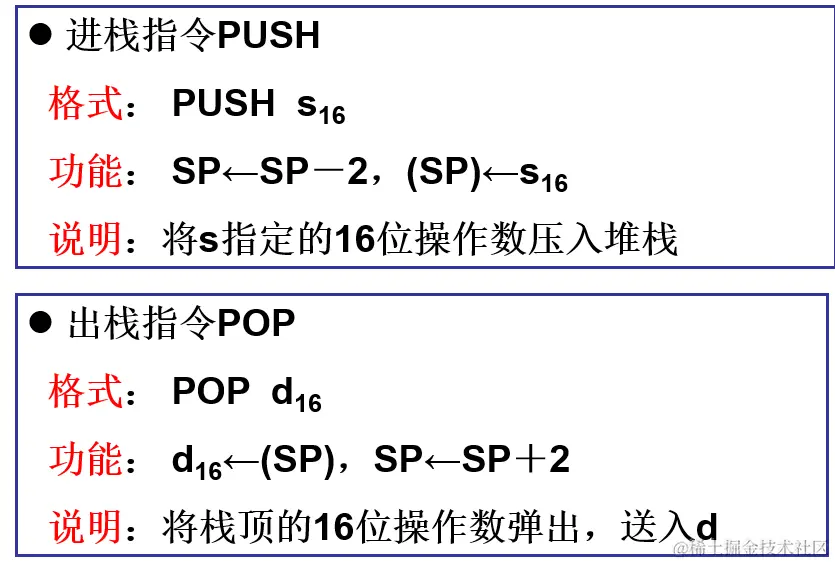

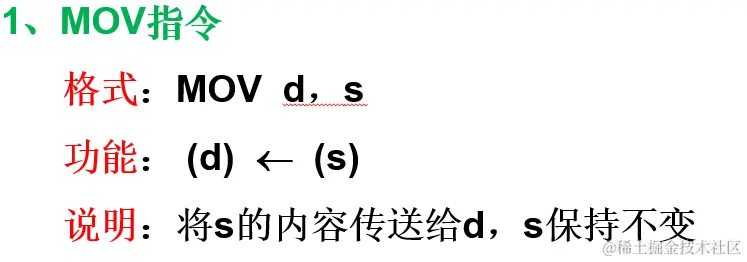

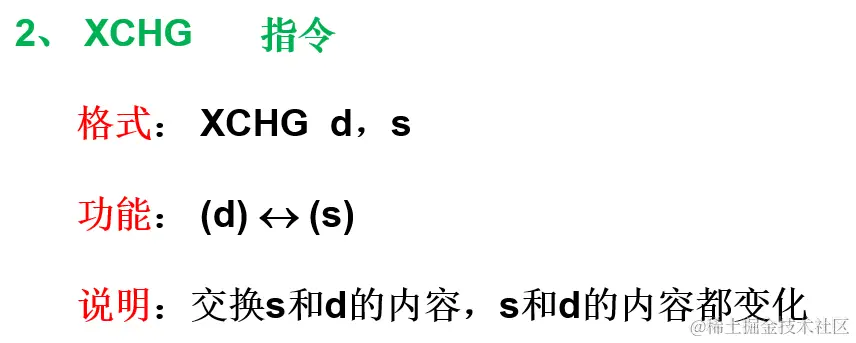

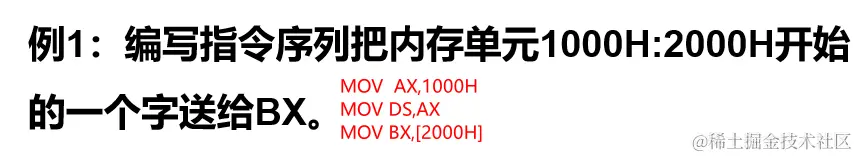

3.1数据传送指令

例2:编写指令序列把12H送给内存单元300H:200H。

   MOV AX,300H
   MOV DS,AX
   MOV BETY PTR [200H],12H

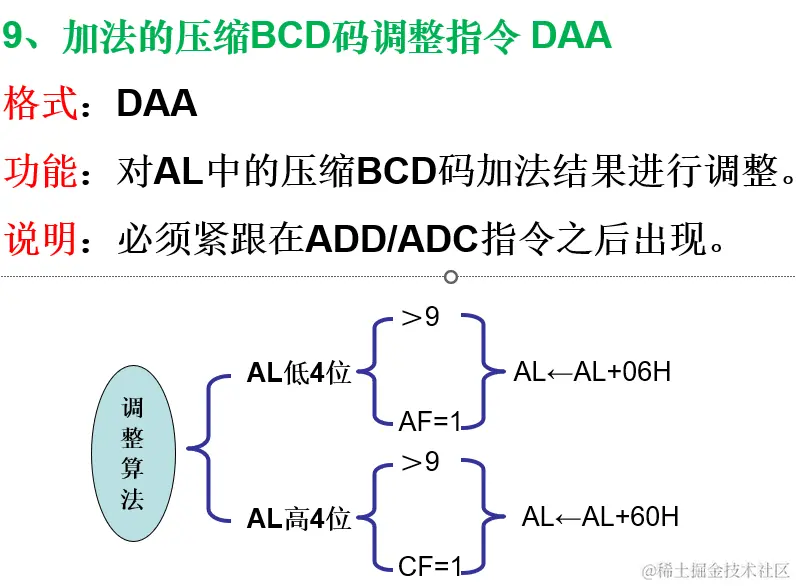

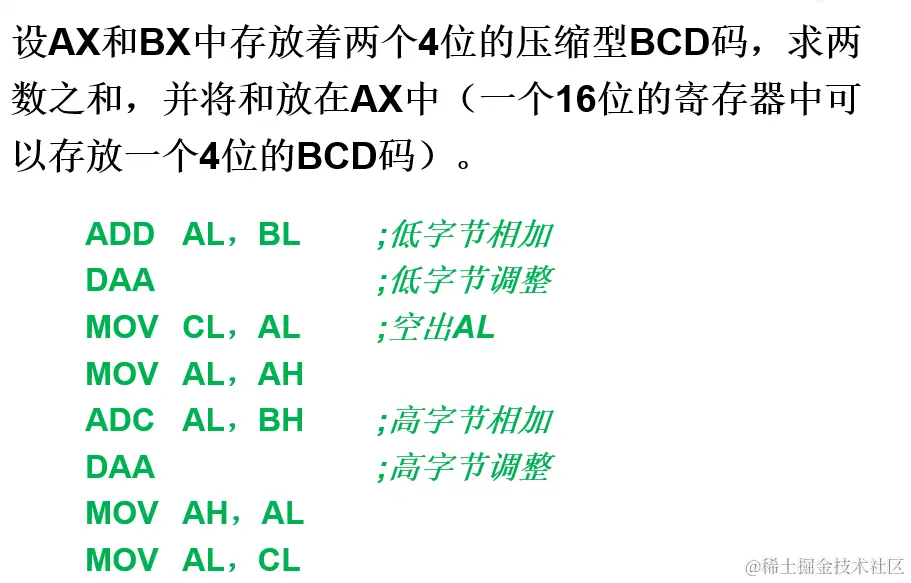

3.2算数逻辑指令

ADD 操作数不能使用段寄存器
ADC ADC d,c------->(d) <-(d)＋(s)+CF
INC INC d --------->d=d+1
SUB SUB d,s----------->(d) <-(d)-(s)
SBB SBB d,s----------->(d) <-(d)-(s)-cf
DEC DEC d--------->d=d-1

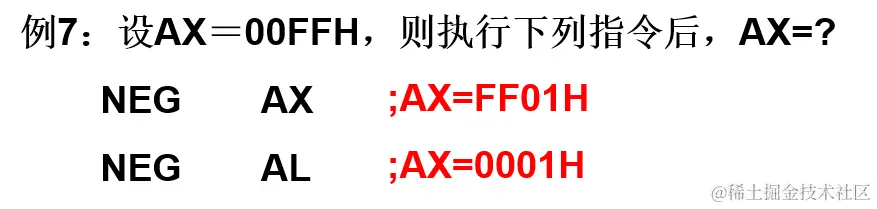

NEG NEG d ---> (d)<非(d)+1

3.3逻辑运算与移位指令

逻辑运算指令 ADD OR XOR NOT TEST 移位指令

SHL---SHL d,CL---右边补0，左边进入CF---无符号数*2^CL
SHR---SHR d,CL---左边补0，右边进入CF---无符号数/2^CL
SAL---SAL d,CL---右边补0，左边进入CF---无符号数*2^CL
SAR---SAR d,CL---符号位不变，右边进入CF---有符号数/2^CL
ROL---ROL d,CL---左边进入CF的同时进入最右边
ROR---ROR d,CL---右边进入CF的同时进入最左边

3.4控制转移指令

JMP---JMP d---无条件转移
CALL---CALL n----无条件调用子程序
RET---RET n---无条件返回n中
J？---J？ d---条件转移
JZ---等于0
JNZ---不等于0
JA---无符号 大于
JNA---无符号 不大于
JB---无符号 小于
JNB---无符号 不小于
JG---有符号 大于
JNG------有符号 不大于
JL---有符号 小于
JNL---有符号 不小于
LOOP---循环

编写将内存以ES:1000H开始的256个字节单元清零的程序.

 MOV CX,256
 MOV SI,1000H
 LOP: AND ES:[SI],00000000B
     INC SI
     LOOP LOP

试编写程序，统计以DS:80O0H为起始地址的连续200个字节单元中的0的个数。

MOV CX,200
MOV SI,8000H
MOV AL,0
LOP:CMP BYTE PTR [SI],0
    JNZ NEXT
    INC AL
NEXT:INC SI
LOOP LOP

在以DS:3301H为首地址的存储单元中，连续存放了50个无符号的字节数据，要求在其中找出最小值，并将它放在地址为DS:3300H的字节单元中。试编写程序。

MOV SI,3301H
MOV CX,49
MOV AL,[SI]
LOP:INC SI
    CMP AL,[SI]
    JNA NEXT
    MOV AL,[SI]
NEXT:LOOP LOP
MOV [3300],AL

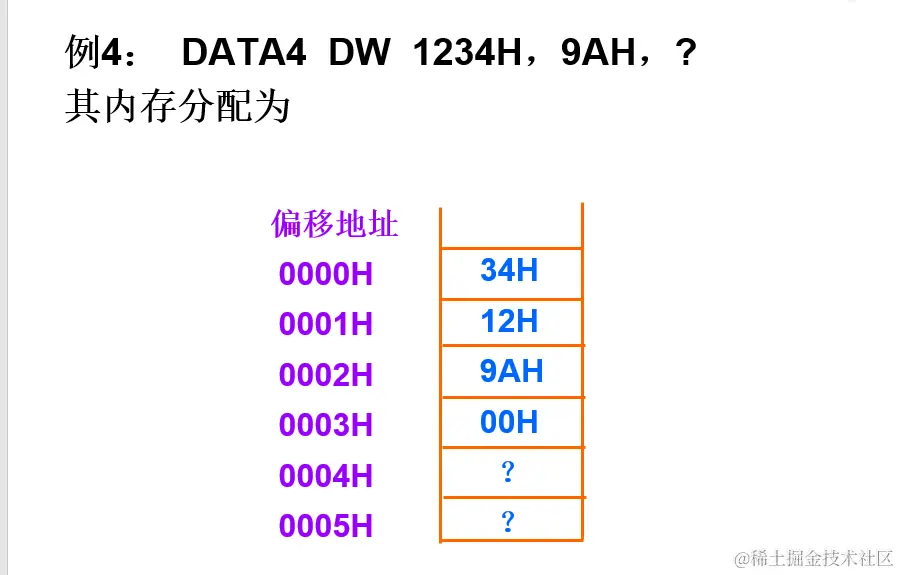

四、汇编程序设计

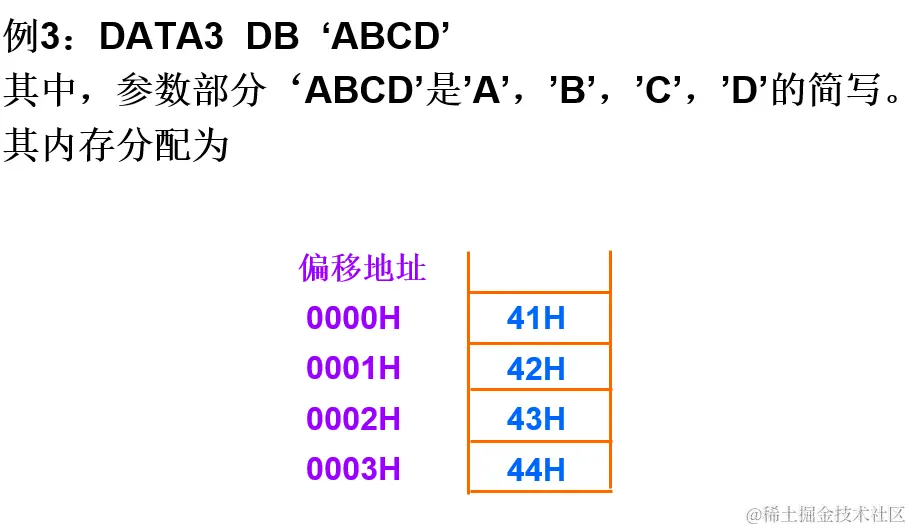

$-array;array的元素个数

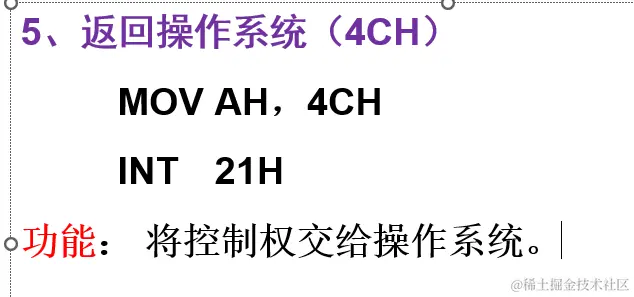

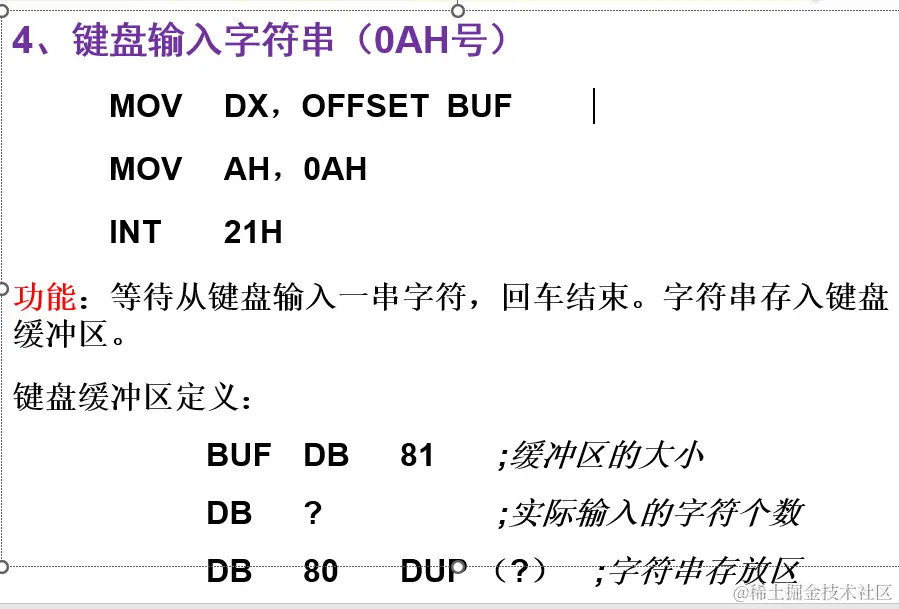

DOS系统功能调用
键盘单字符输入（1号)
输出单字符（2号)

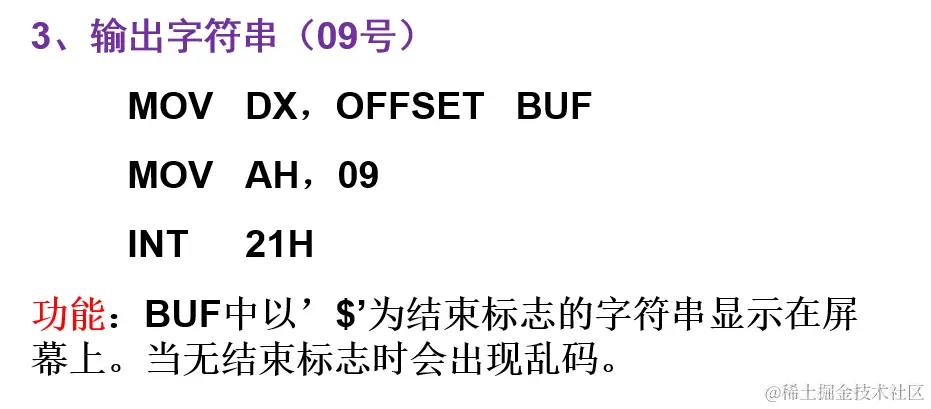

输出字符串（09号)

五、内存储器技术

字扩展、位扩展、字位扩展

片选控制器方法：

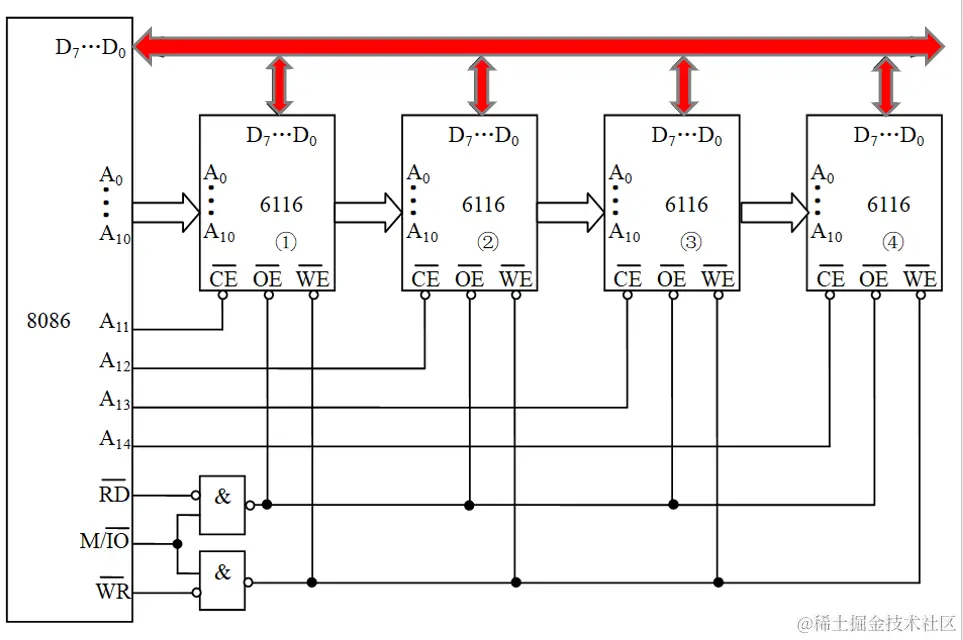

线选法：地址中的高位部分不经译码，直接用它们分别作各个芯片的片选信号。 例：

8.输入输出技术

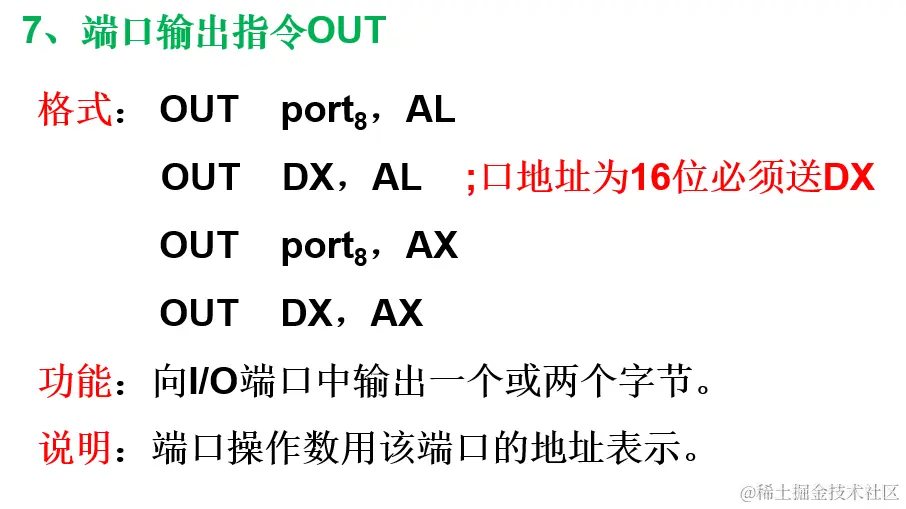

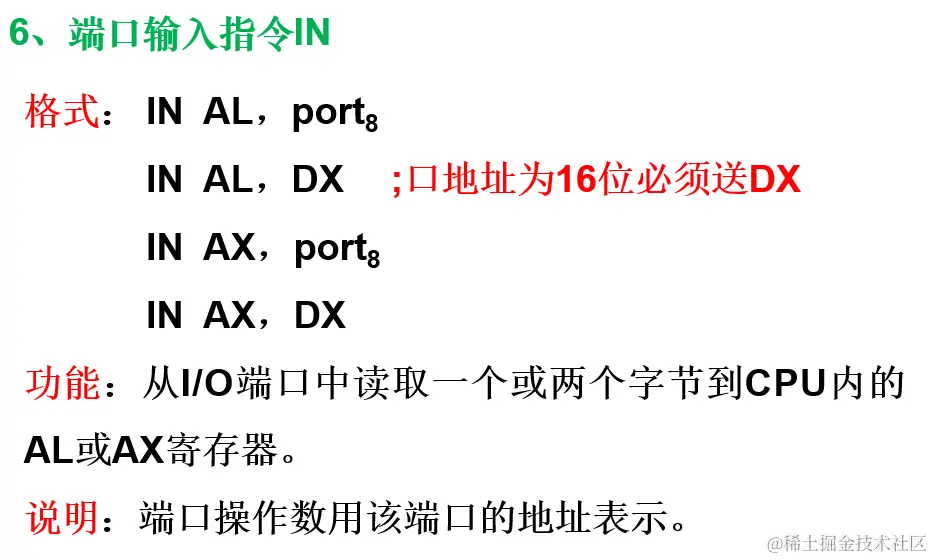

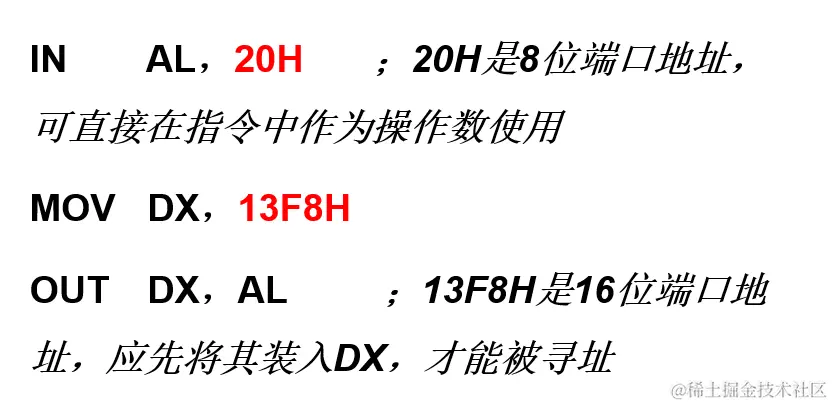

IO端口如果是16位地址就必须先装在DX中，在调用DX

8.1无条件传送

又称同步传送，CPU可以随时与lO进行数据传送，不依赖于任何条件 对于输入口，CPU总是认为外设数据已经准备好，可读>对于输出口，CPU总是假设外设数据端口已空，可写 不需要在CPU和IIO之间建立任何握手信号，所需硬件很少，软件简单 适用于开关、继电器、步进电机、LED、数码管显示器等

8.2查询传送方式

CPU通过程序指令不断询问外设的工作状态，如果“就绪”就开始进行数据传送，如果未“就绪”则继续不断地询问 又称应答式传送，在CPU和外设之间建立了问答机制 除了使用数据口外，还要用到状态口

例题：例2:某外设接口的8位数据端口地址为200H，状态端口地址为201H，状态口中第7位为1表示外设已准备好。如该外设为输入设备，试编制从该设备输入一个字节数据的程序段。

MOV DX,201H
LOP:IN AL,DX
TEST AL,1000 0000B
JZ LOP
MOV DX,200H
OUT AL,DX

例题：例3:某外设接口的8位数据端口地址为200H，状态端口地址为201H，状态口中第7位为1表示外设己准备好。如该外设为输出设备，则向该设备输出一个字节数据的程序段如何编制?

MOV DX,201H
LOP:IN AL,DX
TEST AL,1000 0000B
JZ LOP
MOV DX,200H
OUT DX,AL

九、8255、8253

9.1 8255

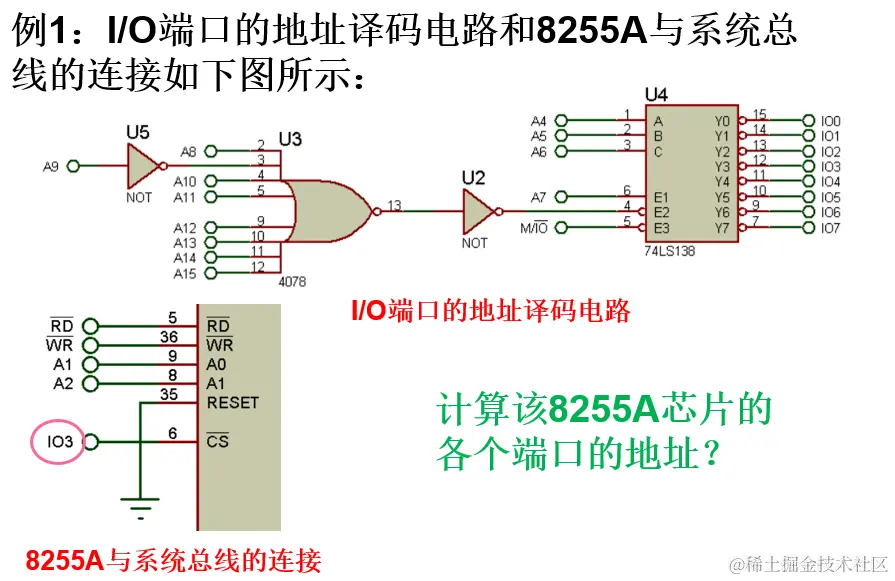

考点1：端口地址计算

首先要了解138译码器，E1、E2 E3分别为 H L L，所以A15-A7--->0000 0010 1 A6-A4做片选，选的是IO3,则A6-A4--->011 A1/A2代表片内 所以各个端口地址为：

基本地址：

A口:0000 0010 1011 0000----02B0H

B口:0000 0010 1011 0010----02B2H

C口:0000 0010 1011 0100----02B4H

控制口:0000 0010 1011 0110----02B6H

考点2：根据输入，进行输出

开关闭合:0000 0000-----B口输出--0000 1111B

开关打开:0000 0010-----B口输出--0011 1111B

MOV DX,1232H
A1:IN AL,DX
TEST AL,0000 0010B
JNZ A2
MOV AL,0000 1111B
MOV DX,1231H
OUT DX,AL
JMP A1
A2:MOV AL,1100 0000B
MOV DX,1231H
OUT DX,AL
JMP A1

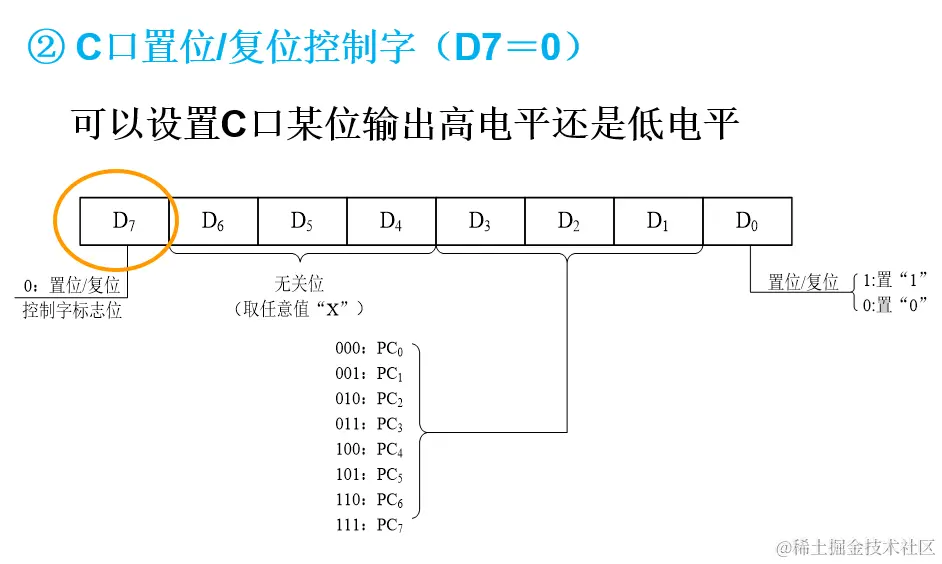

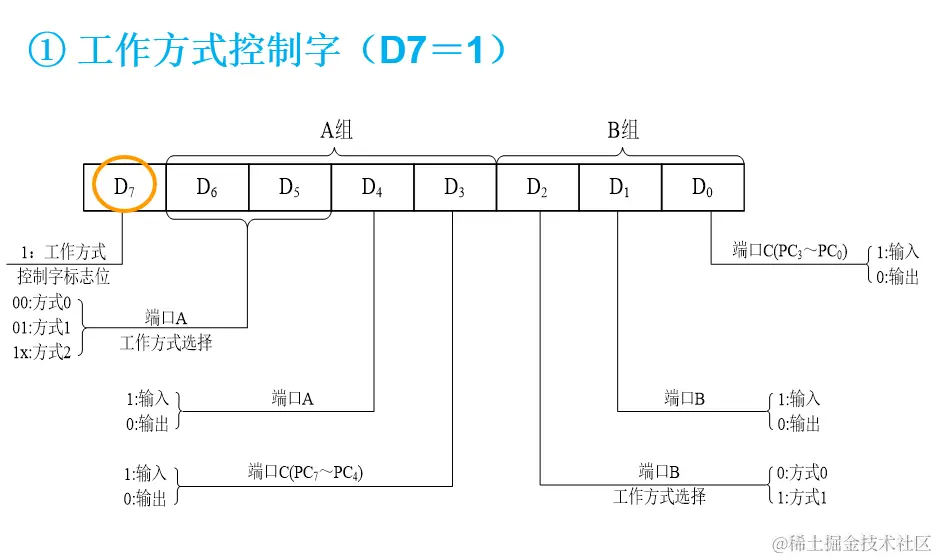

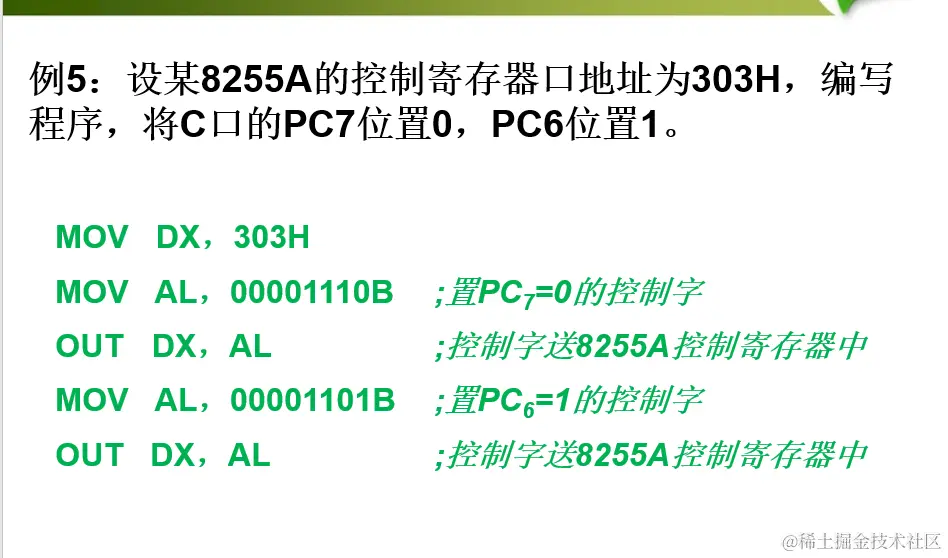

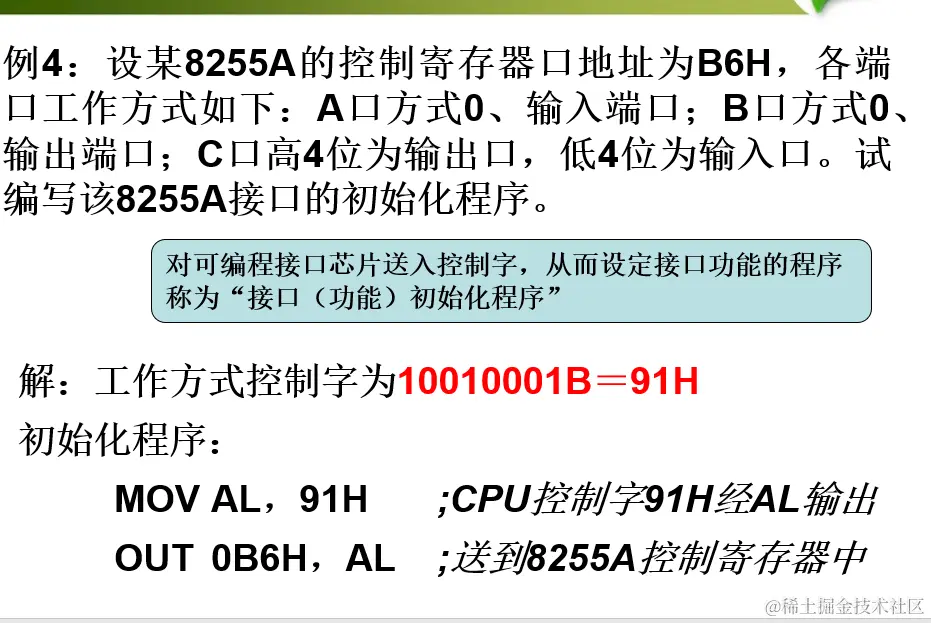

考点3：8255初始化

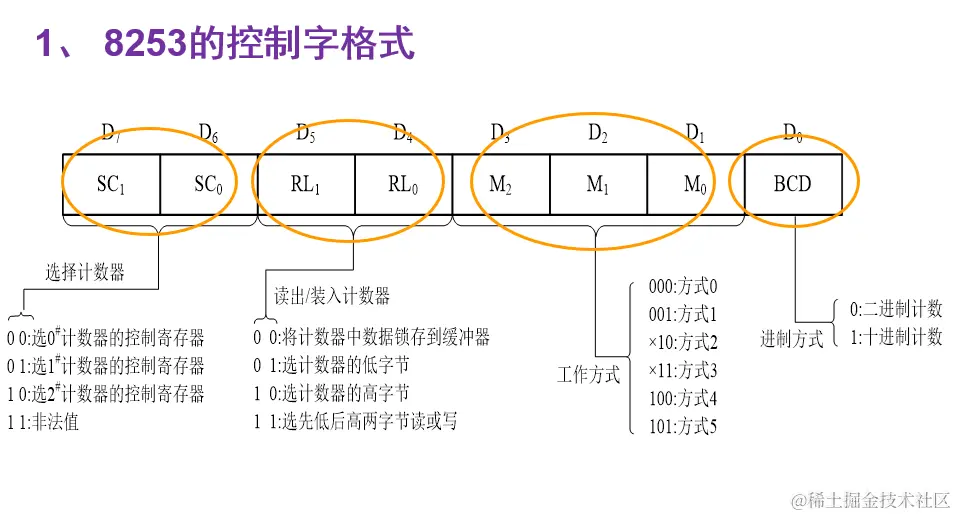

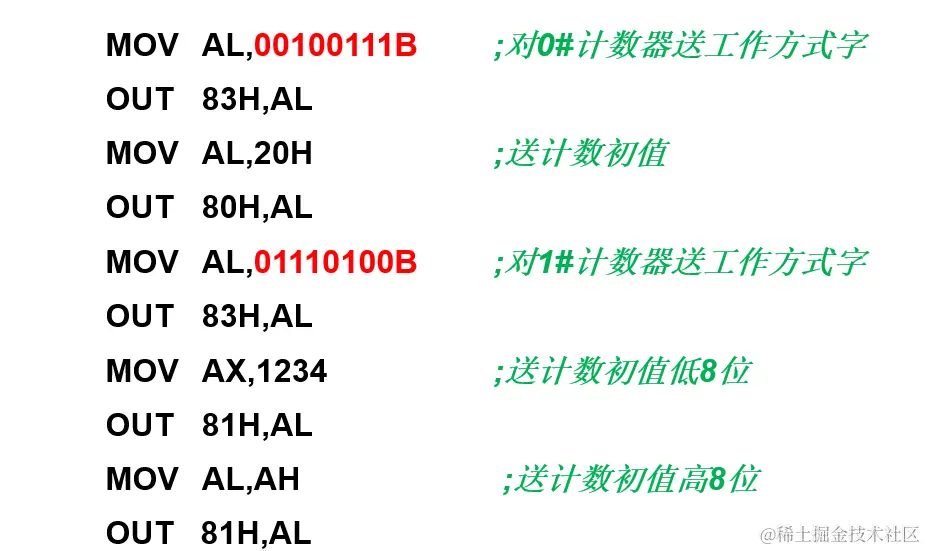

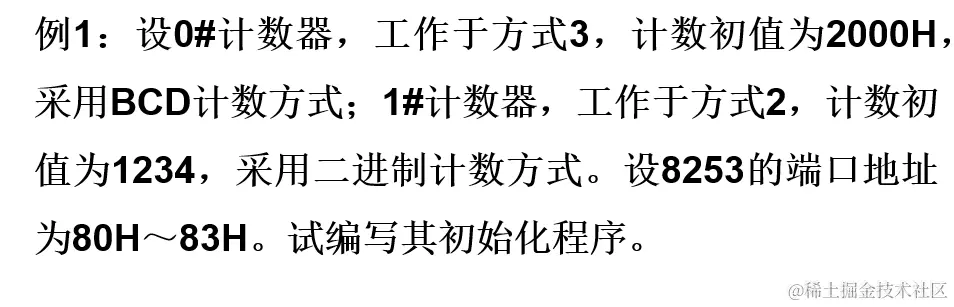

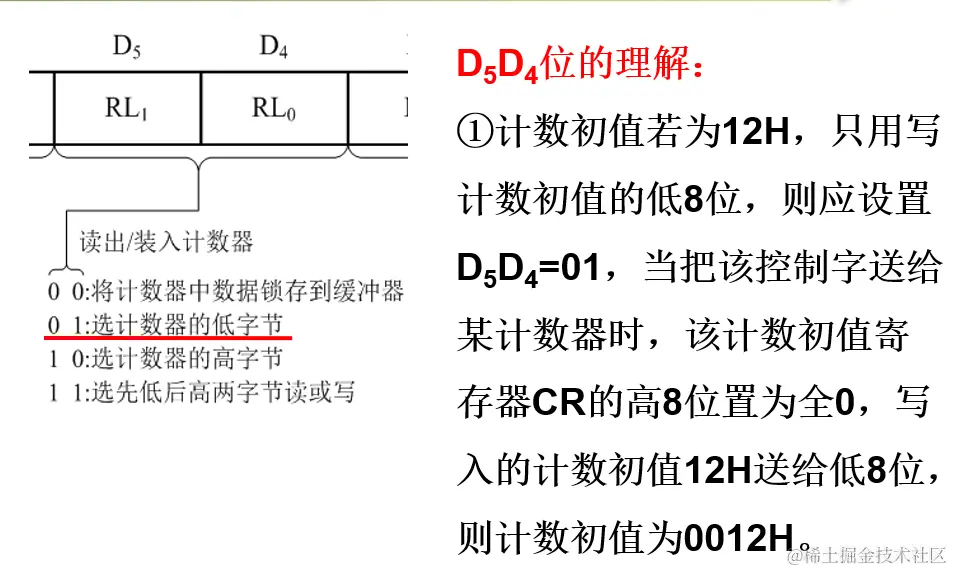

9.2 8253
