容器格式

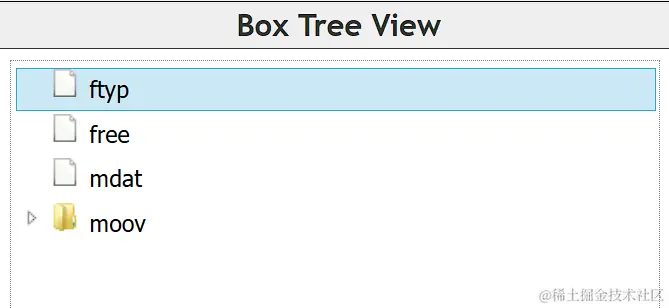

组成MP4的基本单位是Box

Box

Box由BoxHeader和BoxBody组成

基础Box

ftyp（File Type Box）

位于MP4文件的起始位置，是文件的类型标识符，有且仅有一个。

• major_brand：标识了文件的主要编解码器或格式标准，例如isom, iso2, avc1, mp42等。
• minor version：提供major brand对应的版本号
• compatible_brands：是MP4文件中用于列出文件可兼容的一系列格式标准，确保不同软件和设备能识别并正确处理文件。

moov (Movie Box)

位于顶层，有且仅有一个。moov是一个container Box，意味着他可以容纳别的Box。

moov通常包含以下几个子box：

• mvhd（Movie Header Box）：包含整个文件的全局信息，如时长和时间单位。以下是一些常见的mvhd私有字段。
  • timescale：这是一个单位时间的度量标准，用于定义媒体的时间单位。timescale的值表示每秒包含多少个时间单位。例如，如果timescale是1000，那么每个时间单位代表1毫秒。
  • duration：这是媒体文件的总时长，以时间单位（由timescale定义）表示
  • rate：表示默认的播放速率。通常其值是0x00010000（即1.0），表示正常速度播放。如果值为0x00020000（即2.0），表示双倍速度播放。
  • volume：表示默认的音量。其值是一个8.8固定点数（即一个16位值，其中高8位表示整数部分，低8位表示小数部分）。通常值为0x0100（即1.0），表示100%音量。
  • matrix：这是一个3x3矩阵，用于描述视频的变换信息，如旋转、缩放、平移等。这个参数允许对视频内容进行几何变换，适用于在播放时进行图像处理或校正。
  • next_track_id：表示下一个将被创建的轨道ID。每个轨道（如视频轨道、音频轨道、字幕轨道）在文件中都有一个唯一的track_id。当需要在文件中添加新轨道时，将使用next_track_id，并且这个值随后会递增。
• trak（Track Box）：每个trak box代表一个轨道，可能是视频、音频或字幕轨道。每个trak box又包含其他子box，如tkhd（Track Header Box）、mdia（Media Box）等。
• iods（Object Descriptor Box）：可选，包含初始对象描述符。

mdat（Media Data Box）

mdat Box 存储了实际的媒体数据，包括视频帧、音频样本等。它是媒体文件中实际数据的存储位置。

其他几个重要的子Box

• mdia（Media Data Box）：位于track下，包含实际的媒体数据，例如视频帧和音频样本。它是文件中体积最大的部分，因为它存储了所有的原始媒体内容。
  • mdhd（Media Header Box）：包含媒体的时间和时长信息。
  • hdlr（Handler Reference Box）：指定媒体的类型（视频、音频等）。
  • minf（Media Information Box）：包含媒体信息，具体到音频或视频的详细信息。

MP4解析流程

1. 读取文件头部：读取ftyp，获取文件的类型和版本号。
2. 解析 Box 结构：

• 从文件头部开始，逐个解析每个 Box，直到找到 moov Box。
• 根据 Box 的大小字段来确定 Box 的结束位置，以便跳到下一个 Box 的起始位置。

3. 解析 moov Box：

• moov Box 包含了关于媒体文件的元信息，如轨道信息、时长、编解码器等。
• 解析 moov Box 中的子 Box，如 mvhd、trak 等，以获取更详细的信息。

4. 解析轨道（trak） ：

• 遍历 trak Box，解析每个轨道的信息，包括媒体类型、时间戳、解码器等。

5. 解析媒体数据：

• 读取 mdat Box 中的实际媒体数据，根据 moov Box 中的信息解析这些数据。

常见概念

• sample：在MP4文件中，sample 是媒体数据的基本单位，对于视频来说，sample 通常是一个视频帧；对于音频来说，sample 通常是一组音频样本（如一帧AAC音频数据）
• track：track 是MP4文件中组织媒体数据的高级单位。每个track 包含一种类型的媒体数据，如视频、音频或字幕。一个MP4文件可以包含多个track。
