前言

前面章节主要讲解了视图变换和投影变换，此时距离在屏幕空间显示也就只差一步之遥了，只需要将NDC坐标转换为屏幕空间坐标即可！有了前面一些章节的学习，相信大家对于本章节的学习还是很容易的！

正文

因为经过了视图变换和投影变换后，咱们已经将所有的顶点坐标转换成了NDC坐标，也就是x/y/z的范围都在 $[-1,1]$ 的坐标，但是正常咱们得电脑屏幕的XY坐标范围一般都是 $[0,width-1] \times [0, height-1]$ ，所以咱们需要屏幕空间变换！

本质上和之前的视图变换、投影变换并无不同，就是一个矩阵罢了！

将x坐标由 $[-1,1]$ 变换为 $[0,screen\_width - 1]$ ，将y坐标由 $[-1,1]$ 变换为 $[0,screen\_height - 1]$ ，将z坐标由 $[-1,1]$ 变换为 $[0,1]$ .

如下图所示：

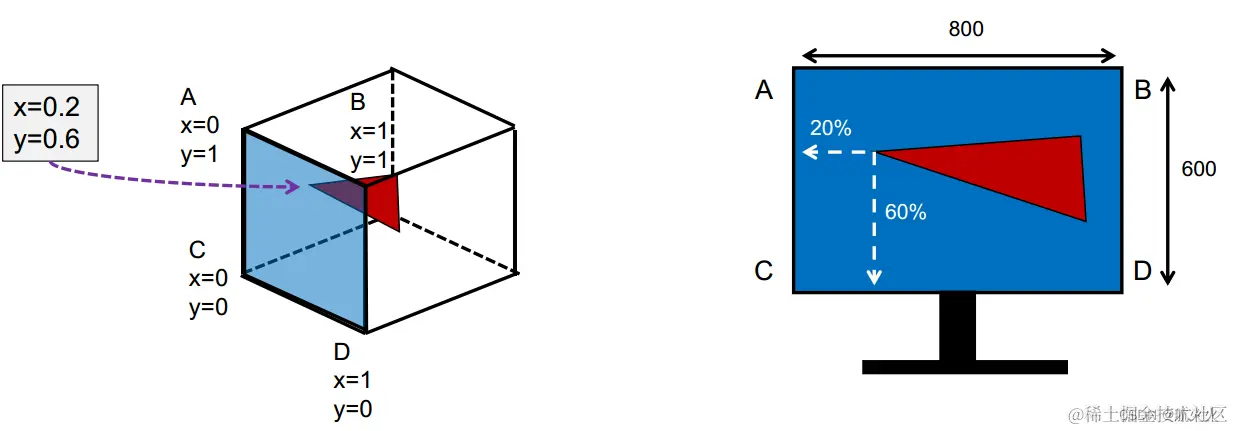

在这里插入图片描述

步骤1：将xyz坐标变换到 $[0,1]$ 的范围

步骤2：将xy坐标缩放至 $[0, screen\_width - 1] \times [0, screen\_height - 1]$

咱们先思考下步骤1如何实现呢？当前的xyz坐标范围为 $[-1,1]$ ，目标的坐标范围为 $[0,1]$ ，如何做呢？

这时候其实咱们分两步：

第一步：将 $[-1,1]$ 缩放至 $[-0.5,0.5]$ 的范围。

第二步：将 $[-0.5,0.5]$ 沿着对应轴轴方向移动0.5单位即可。

于是咱们分别得到缩放矩阵和平移矩阵如下：

S = \begin{bmatrix} 0.5&0&0&0\\ 0&0.5&0&0\\ 0&0&0.5&0\\ 0&0&0&1\\ \end{bmatrix}

T = \begin{bmatrix} 0&0&0&0.5\\ 0&0&0&0.5\\ 0&0&0&0.5\\ 0&0&0&1\\ \end{bmatrix}

于是咱们只需要将两者相乘，即可获得相应的结果：

M_1 = T * S = \begin{bmatrix} 0.5&0&0&0.5\\ 0&0.5&0&0.5\\ 0&0&0.5&0.5\\ 0&0&0&1\\ \end{bmatrix}

然后咱们思考下步骤二，当前的xy坐标范围为: $[0,1]$ ，目标范围为 $[0,screen\_width-1] 和 [0,screen\_height-1]$

这个问题也就只是个xy轴的缩放问题而已，很容易得到以下缩放矩阵：

M_2 = \begin{bmatrix} screen\_width&0&0&0\\ 0&screen\_height&0&0\\ 0&0&1&0\\ 0&0&0&1\\ \end{bmatrix}

然后咱们将步骤一的结果和步骤二的结果结合起来即可得到最终的屏幕空间变换矩阵，如下：

M_{screen}= M_2 * M_1 = M_2 = \begin{bmatrix} 0.5*screen\_width&0&0&0.5*screen\_width\\ 0&0.5*screen\_height&0&0.5*screen\_height\\ 0&0&0.5&0.5\\ 0&0&0&1\\ \end{bmatrix}

于是大功告成啦！咱们成功的将NDC坐标转换成了屏幕空间坐标！
