模糊系统建立

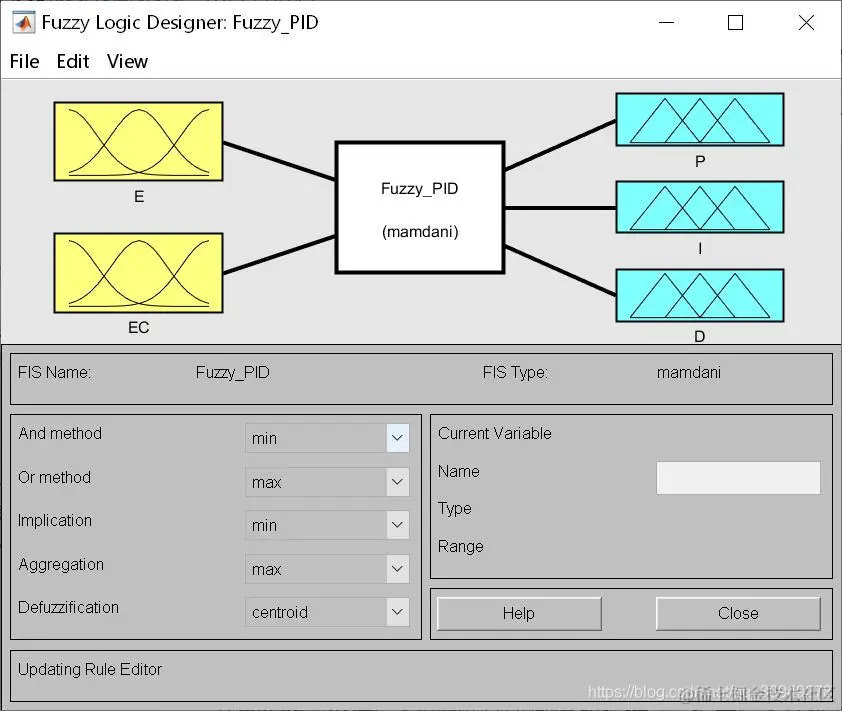

在matlab命令行输入fuzzy打开模糊系统设计器，设定输入个数为2，范围均为[-3,3]，输出个数为3，范围均为[-1,1]，模糊系统如下图。根据相关文献定义规则，将建立好的模糊文件命名为Fuzzy_PID并保存到本地文件中，用于下一步的导入。
simulink实现
主程序设计

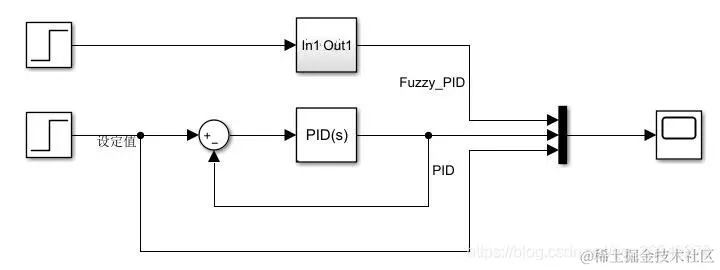

通过阶跃函数模拟输入信号，将输入信号分别传入自带PID模块与编写的模糊PID模块，将两个模块的控制结果及阶跃信号值通过scope函数进行展示，整体程序框图如下。
PID模块参数设置为P：0.05，I：0.01，D：0.005。
模糊PID模块

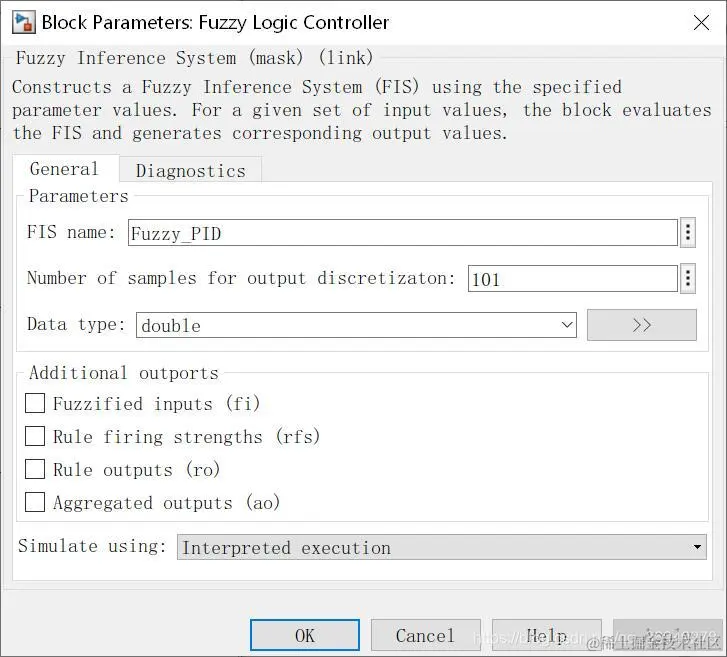

将阶跃信号传入系统，系统通过反馈计算误差及误差变化率，将误差及误差变化率乘以各自的量化因子，模糊系统的误差及误差变化率的值域均为[-3,3]，假设实际的误差范围为[-8,8]，误差变化率范围为[-16,16]，则量化因子分别为0.375和0.1875。量化后的值通过saturation函数处理后传入模糊系统，模糊系统设定如下图，其中Fuzzy_PID应在命令行通过如下语句导入到系统中。
Fuzzy_PID = readfis('Fuzzy_PID')

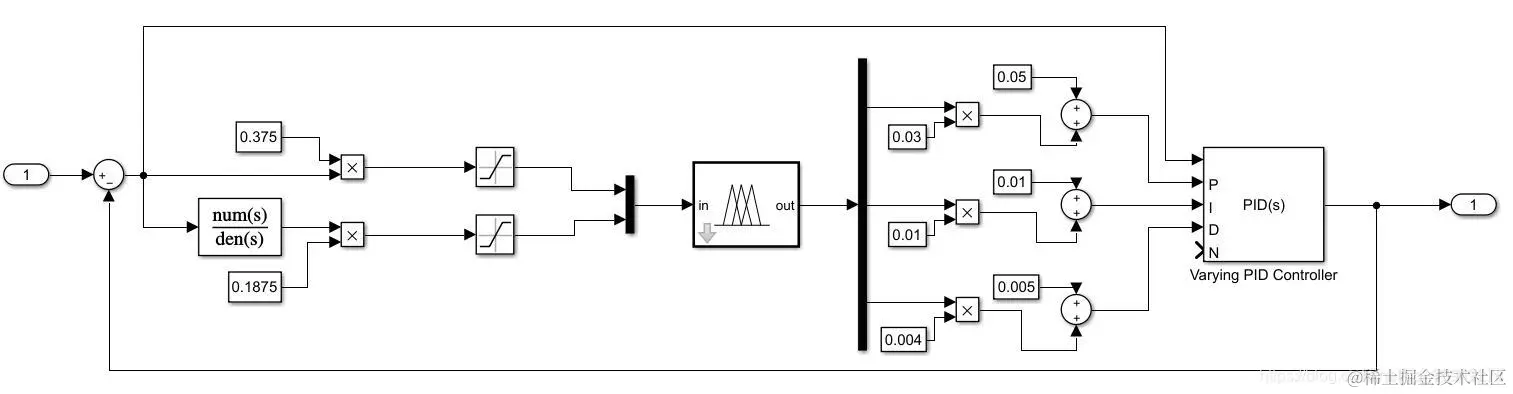

模糊系统设定输出的范围均为[-1,1]，因此也应根据相关经验乘以量化因子，并与初始PID参数，即P：0.05，I：0.01，D：0.005求和，处理后的参数传入PID系统中，结合了模糊规则及PID控制的系统即为模糊PID控制系统，系统的程序框图如下。
结果展示

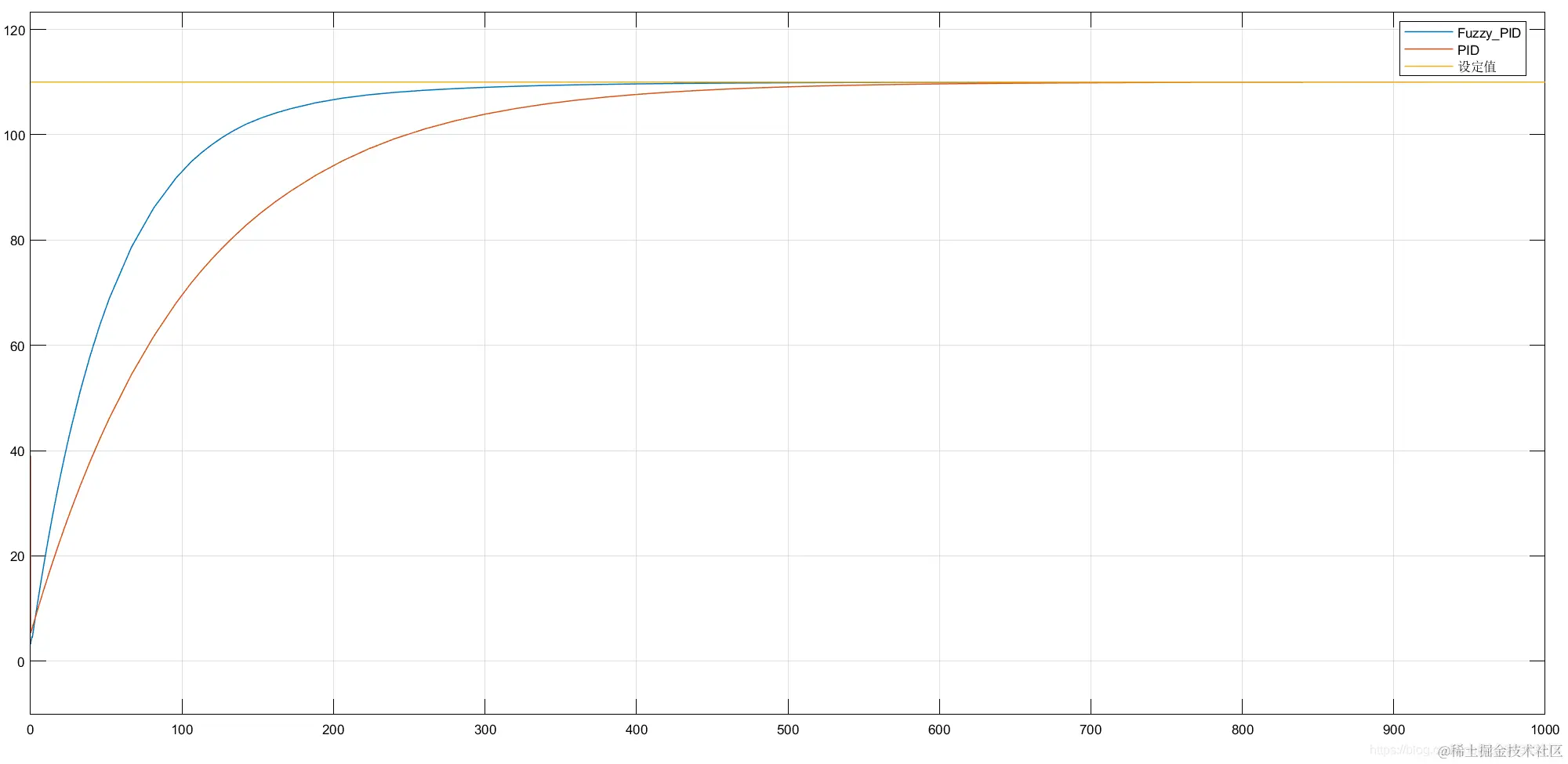

运行程序，点击scope可查看运行结果如下图，可以看出模糊PID比单独PID更早到达设定值，具有更好的响应速度。
