常见的一些大数据计算框架，例如Hive、spark SQL、flink SQL都是将SQL转换为对应框架的计算结构执行作业的，此文汇总一下各个框架的底层对于SQL的转换的架构或者原理，内容均来自各个平台各个博客的摘录，原链接会贴在最后，如有摘录但是未贴出原链接请见谅，联系我会进行删改。谢谢。

Hive

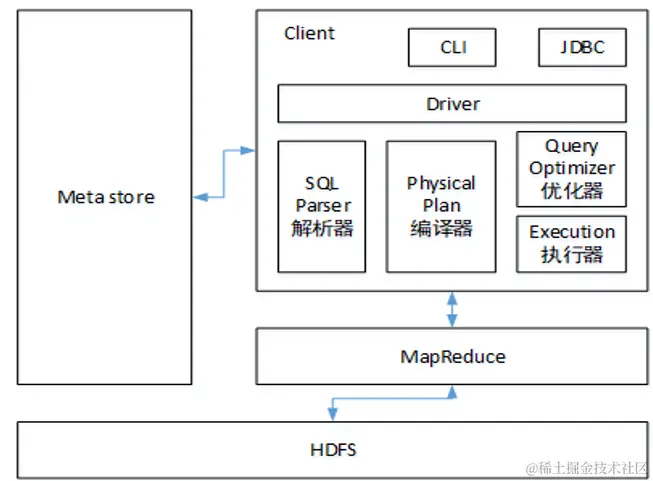

hive架构图：

可以看出，hive本身不执行作业，将SQL转换为执行计划然后交由MapReduce执行。

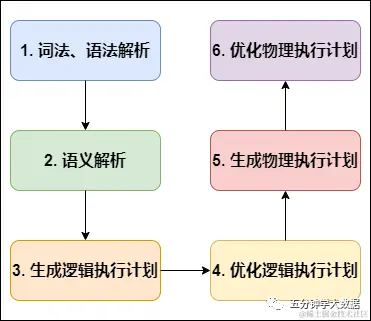

hive将SQL转换为mapreduce任务主要分为6步：

词法、语法解析: Antlr 定义 SQL 的语法规则，完成 SQL 词法，语法解析，将 SQL 转化为抽象语法树 AST Tree；
语义解析: 遍历 AST Tree，抽象出查询的基本组成单元 QueryBlock；
生成逻辑执行计划: 遍历 QueryBlock，翻译为执行操作树 OperatorTree；
优化逻辑执行计划: 逻辑层优化器进行 OperatorTree 变换，合并 Operator，达到减少 MapReduce Job，减少数据传输及 shuffle 数据量；
生成物理执行计划: 遍历 OperatorTree，翻译为 MapReduce 任务；
优化物理执行计划: 物理层优化器进行 MapReduce 任务的变换，生成最终的执行计划。

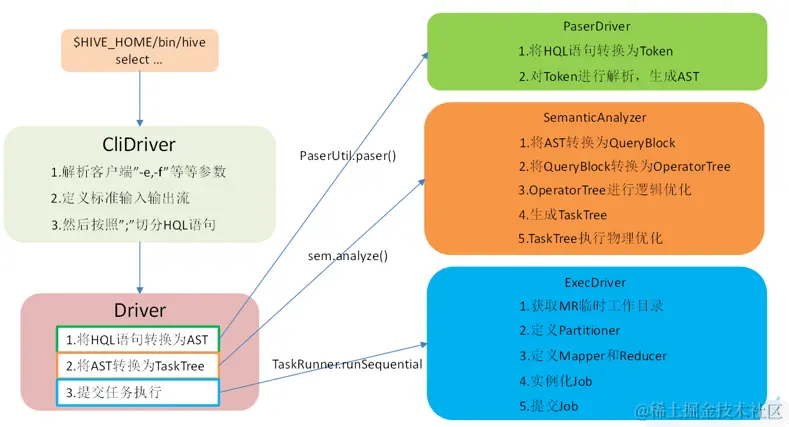

对上述进行细化：

进入程序，利用Antlr框架定义的HQL语法规则，对HQL完成词法语法解析，将HQL转换为AST（抽象语法树）
遍历AST，抽象出查询的基本组成单元QueryBlock（查询块），可以理解为最小的查询执行单元
遍历QueryBlock，将其转换为OperatorTree（操作树，也就是逻辑执行计划），可以理解为不可拆分的一个逻辑执行单元
使用逻辑优化器对OperatorTree进行逻辑优化。例如合并不必要的reduceSinkOperator，减少shuffle数据量
遍历OperatorTree，转换为TaskTree。也就是翻译为MR任务的流程，将逻辑执行计划转换为物理执行计划
使用物理优化器对TaskTree进行物理优化
生成最终的执行计划，提交任务到Hadoop集群运行

HiveSQL转化MR执行流程

HiveSQL->AST(抽象语法树)->QB(查询块)->OperatorTree(操作树)->优化后的操作树->mapreduce任务树->优化后的mapreduce任务树

spark SQL

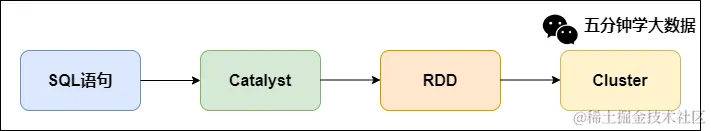

spark SQL底层架构：

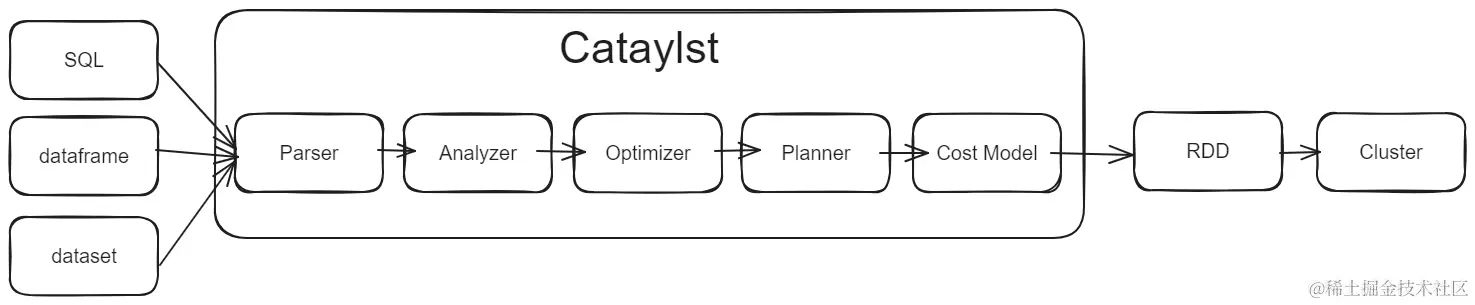

可以看到spark的SQL语句经过catalyst转换RDD了，再交由cluster执行。 Catalyst，它就是Spark SQL的核心，是针对Spark SQL语句执行过程中的查询优化框架，基于Scala函数式编程结构。一条SQL语句生成执行引擎可识别的程序，就离不开解析（Parser）、优化（Optimizer）、执行（Execution） 这三大过程。而Catalyst优化器在执行计划生成和优化的工作时候，它离不开自己内部的五大组件，如下所示：

Pasted image 20240514153959.png

Parser模块：将SparkSql字符串解析为一个抽象语法树/AST。
Analyzer模块：该模块会遍历整个AST，并对AST上的每个节点进行数据类型的绑定以及函数绑定，然后根据元数据信息Catalog对数据表中的字段进行解析。
Optimizer模块：该模块是Catalyst的核心，主要分为RBO和CBO两种优化策略，其中RBO是基于规则优化，CBO是基于代价优化。
SparkPlanner模块：优化后的逻辑执行计划OptimizedLogicalPlan依然是逻辑的，并不能被Spark系统理解，此时需要将OptimizedLogicalPlan转换成physical plan（物理计划） 。
CostModel模块：主要根据过去的性能统计数据，选择最佳的物理执行计划。这个过程的优化就是CBO（基于代价优化）。

Flink SQL

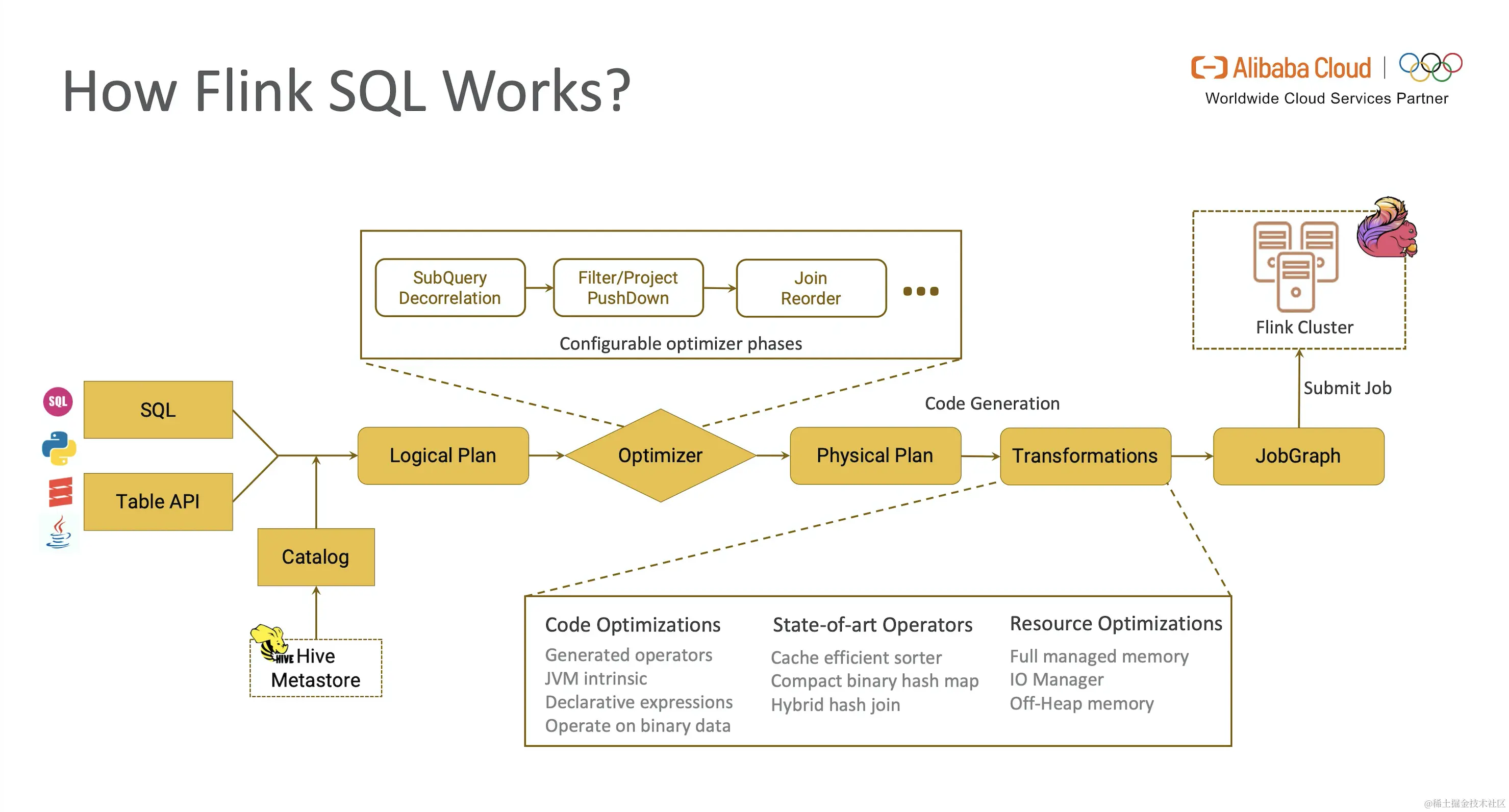

Flink SQL 引擎的工作流总结如图所示：

从图中可以看出，一段查询 SQL / 使用TableAPI 编写的程序从输入到编译为可执行的 JobGraph 主要经历如下几个阶段：

将 SQL文本 / TableAPI 代码转化为逻辑执行计划（Logical Plan）
Logical Plan 通过优化器优化为物理执行计划（Physical Plan）
通过代码生成技术生成 Transformations 后进一步编译为可执行的 JobGraph 提交运行

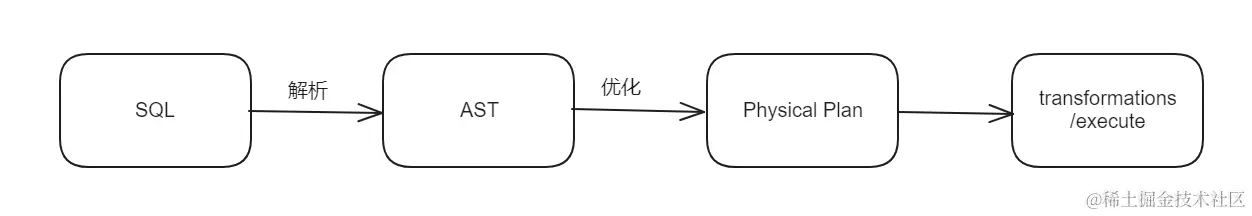

一条stream sql从提交到calcite解析、优化最后到flink引擎执行，一般分为以下几个阶段:

Sql Parser: 将sql语句通过java cc解析成AST(语法树),在calcite中用SqlNode表示AST;
Sql Validator: 结合数字字典(catalog)去验证sql语法；
生成Logical Plan: 将sqlNode表示的AST转换成LogicalPlan, 用relNode表示;
生成 optimized LogicalPlan: 先基于calcite rules 去优化logical Plan,
再基于flink定制的一些优化rules去优化logical Plan；
生成Flink PhysicalPlan: 这里也是基于flink里头的rules，将optimized LogicalPlan转成成Flink的物理执行计划；
将物理执行计划转成Flink ExecutionPlan: 就是调用相应的tanslateToPlan方法转换和利用CodeGen元编程成Flink的各种算子。

PS: flink SQL中使用的是calcite对SQL进行解析，好像Hive也是。
