前言
今天我们来了解下 shader 中的函数——abs()。
abs()
函数意义
求传入数字的绝对值，返回该数的绝对值。
函数语法
float abs(float x)
vec2 abs(vec2 x)
vec3 abs(vec3 x)
vec4 abs(vec4 x)
注意：abs（vec2(x,y)）将返回一个二维向量 vec2(abs(x), abs(y))。
vec3 abs(vec3 x)，vec4 abs(vec4 x)同理。
函数值域
- 当 x>0， abs(x)=x;
- 当 x=0， abs(x)=0;
- 当 x<0， abs(x)=-x;

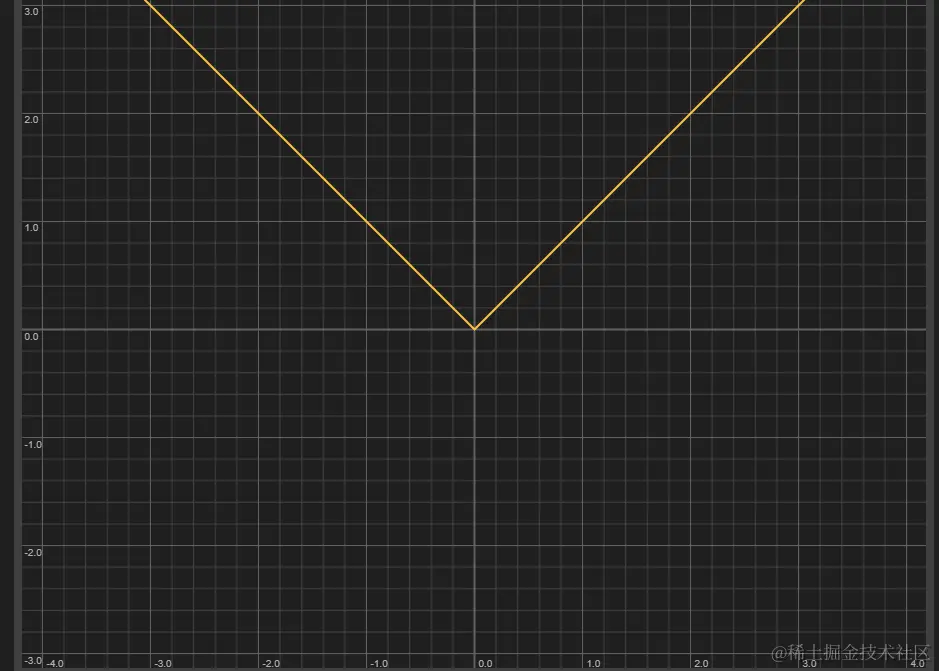

函数图像
实例
颜色渐变

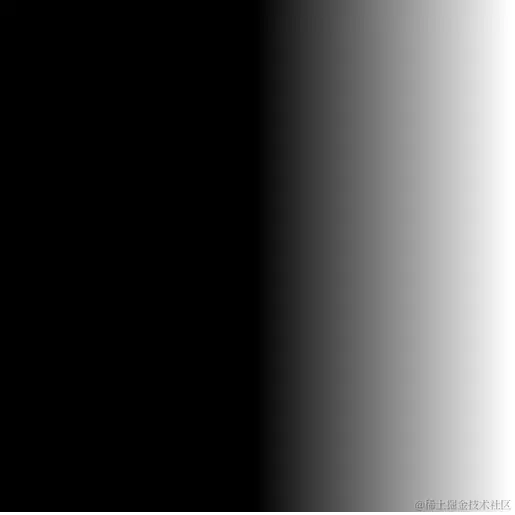

- 不使用 abs()函数
precision mediump float; //指定浮点数精度为中等精度
uniform vec2 u_resolution; //画布参数
void main(void) {
vec2 uv = (gl_FragCoord.xy * 2. - u_resolution.xy) /
min(u_resolution.x, u_resolution.y); //将uv坐标轴固定在[-1,1]
vec3 col =
vec3(uv.x); //根据x轴的变化来实现颜色渐变,可以看到从黑色到白色的颜色渐变
gl_FragColor = vec4(col, 1.0);
}

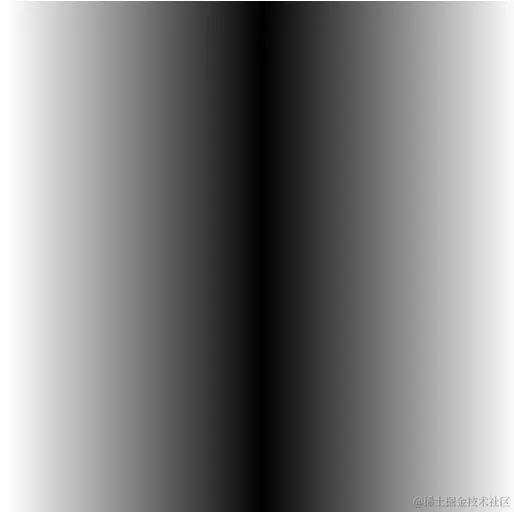

- 使用 abs()函数
precision mediump float; //指定浮点数精度为中等精度
uniform vec2 u_resolution; //画布参数
void main(void) {
vec2 uv = (gl_FragCoord.xy * 2. - u_resolution.xy) /
min(u_resolution.x, u_resolution.y); //将uv坐标轴固定在[-1,1]
// vec3 col = vec3(uv.x);
//根据x轴的变化来实现颜色渐变,可以看到从黑色到白色的颜色渐变
vec3 col = vec3(abs(
uv.x)); //使用abs()函数之后，我们的uv.x的变化范围由[-1,1]变为[0-1],我们可以看到颜色是从白到黑再到白
gl_FragColor = vec4(col, 1.0);
}
使用 abs()绘制一个圆环

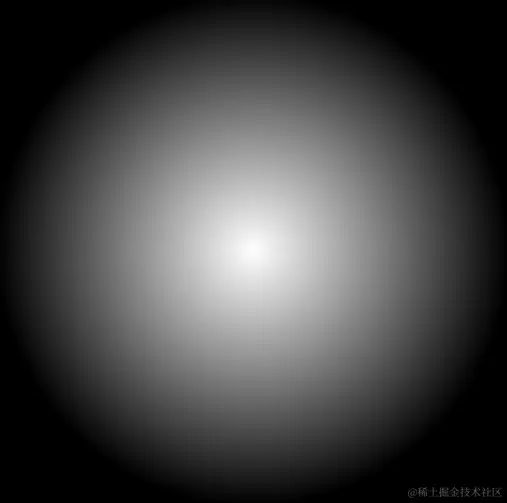

绘制一个发光圆，圆心位置最亮
precision mediump float; // 定义精度
uniform vec2 u_resolution; //画布参数
void main(void) {
vec2 p = (gl_FragCoord.xy * 2.0 - u_resolution) /
min(u_resolution.x, u_resolution.y); // uv坐标[-1,1]
//这一步我们将绘制一个发光圆，圆心位置最亮
float t = 1. - length(p); // length是求长度的函数，我们后面会讲
gl_FragColor = vec4(vec3(t), 1.0);
}

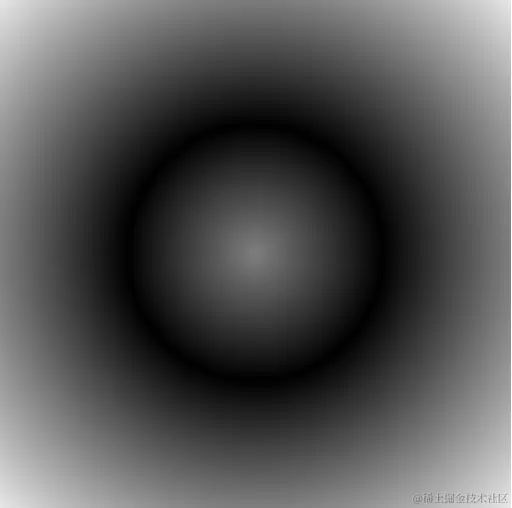

使用 abs 函数
为什么使用 abs()能形成一个黑色圆环呢？
- 为什么我们需要将 1 .0 变为 0.5 呢？——
因为 1.0 -length(p),不存在负数的情况，因为我们的 uv 范围是[-1, 1], 所以 length(p) 的最大值为 1。 - 使用 abs()之后会发生什么？
- 0.5 - length(p)
- 在距离圆心 0 .5 的范围内，为正，因此在 0.5 的范围内，呈现白色。
- 出了 0.5 的范围为负，因此为黑色。
- 使用 abs 之后，为负的部分变为了正，因此又为白色了，只有 0.5 的那条线上为黑色
precision mediump float; // 定义精度
uniform vec2 u_resolution; //画布参数
void main(void) {
vec2 p = (gl_FragCoord.xy * 2.0 - u_resolution) /
min(u_resolution.x, u_resolution.y); // uv坐标[-1,1]
//这一步我们将绘制一个发光圆，圆心位置最亮
// float t = 1. - length(p); // length是求长度的函数，我们后面会讲
//使用abs函数
float t = abs(0.5 - length(p));
gl_FragColor = vec4(vec3(t), 1.0);
}

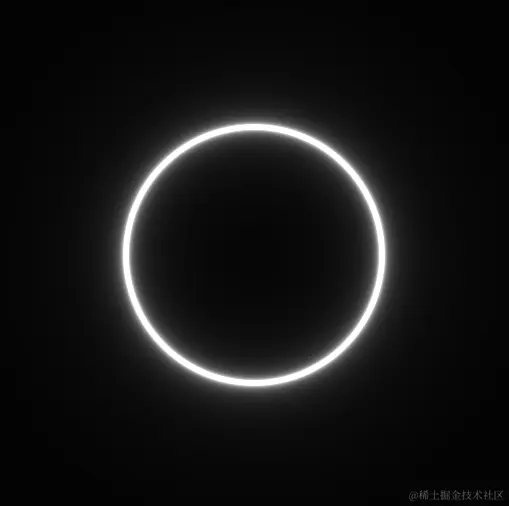

形成一个发光圆环
使用一个很小的数去除 使用 abs 函数 之后的值，因为 0.5 位置上距离为 0，然后便能得到一个无限大的数，其他位置会近似得到一个为 0 的数。因此便可以得到一个发光圆环。
precision mediump float; // 定义精度
uniform vec2 u_resolution; //画布参数
void main(void) {
vec2 p = (gl_FragCoord.xy * 2.0 - u_resolution) /
min(u_resolution.x, u_resolution.y); // uv坐标[-1,1]
float t = 0.01 / abs(0.5 - length(p));
gl_FragColor = vec4(vec3(t), 1.0);
}
总结
以上便是今天分享的 shader——abs()函数的全部内容。如有错误之处，欢迎大家留言指出，谢谢大家了。
