1.算法运行效果图预览
2.算法运行软件版本
matlab2022a
3.算法理论概述
32QAM（Quadrature Amplitude Modulation，四相幅度调制）是一种高效的数字调制技术，能够在一个信道内同时传输多比特信息。基于BP（Backpropagation）神经网络的32QAM解调算法，利用神经网络的强大非线性映射能力，直接从接收到的复数信号中估计出原始的调制符号，从而恢复数据。这种方法尤其适用于处理含有噪声、干扰和失真的复杂通信环境。

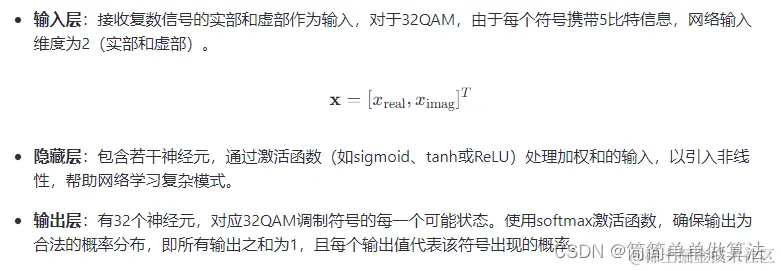

BP神经网络是一种多层前馈网络，主要包括输入层、隐藏层和输出层。在32QAM解调应用中，网络架构可以如下设计：

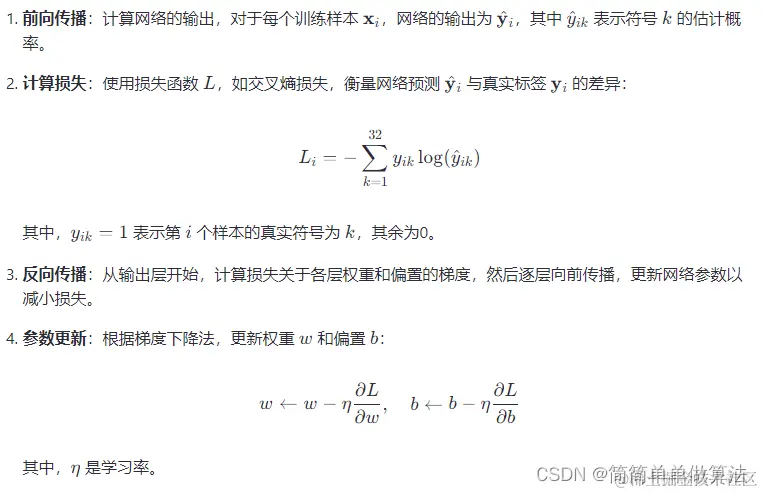

BP神经网络的训练基于梯度下降法，通过最小化损失函数（如交叉熵损失）来更新权重和偏置。训练过程包括以下步骤：

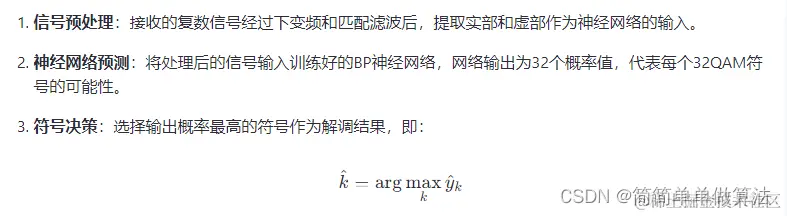

在训练完成后，解调过程简化为前向传播过程：
4.部分核心程序 `% 第一部分：加载并可视化数据
real1 = [ 5,-5,5,-5 ,3,-3, 3,-3,...
5,-5,5,-5, 3,-3, 3,-3,...
3,-3,3,-3, 1,-1, 1,-1,...
1,-1,1,-1, 1,-1, 1,-1
]./sqrt(30);
imag1= 1*[-3,-3,3, 3,-3,-3,-5,-5,...
-1,-1,1, 1,-1,-1, 1, 1,...
5,5 ,3, 3,-3,-3,-5,-5,...
5,5, 3, 3,-1,-1, 1, 1
]./sqrt(30);
IQmap = real1'+sqrt(-1)*imag1';
for ij = 1:length(SNR)
ij
for j = 1:20
%为每个神经网络寻找最佳超参数组合
[accuracy,yfit] = func_ANN_qpsk(Si, Sh, Nlabel, lambda, IQmap, SrxT, StxT, SrxV, StxV);
err(ij,j)=1-accuracy/100;
end
end

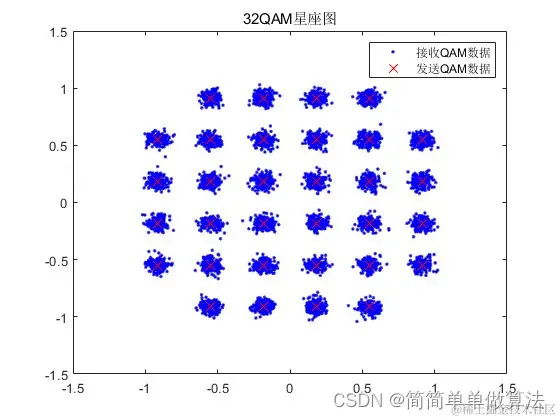

% 调用函数绘制星座图，展示数据的10%
func_constellation(Srx,Stx,0.5)

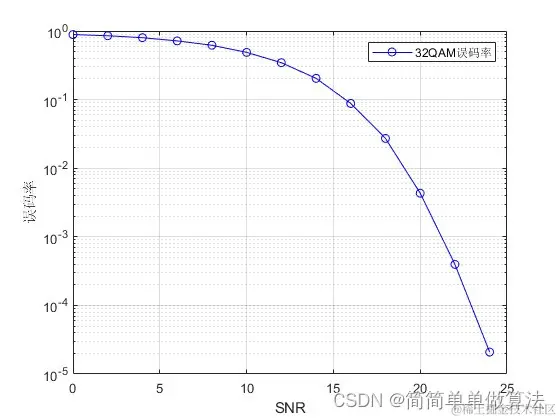

figure;
semilogy(SNR,mean(err,2),'b-o');
grid on
xlabel('SNR');
ylabel('误码率');
legend('32QAM误码率');

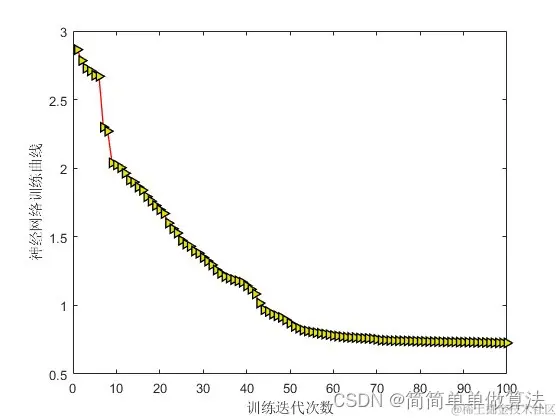

figure
plot(yfit,'-r>',...
'LineWidth',1,...
'MarkerSize',6,...
'MarkerEdgeColor','k',...
'MarkerFaceColor',[0.9,0.9,0.0]);
xlabel('训练迭代次数');
ylabel('神经网络训练曲线');`
