Vapor mode研究计划：从插值表达式的编译结果窥探渲染流程

木木剑光
846 阅读6分钟

大家好，我是 木木剑光，欢迎来到「Vapor mode 研究计划专栏」

在上期「Vapor mode研究计划：又回到 vue1.0 版本无虚拟DOM的细粒度绑定，是进步还是倒退？ 」的分享中我们回顾了 Vue 的整个迭代过程，从最初的「细粒度」绑定，到引入「虚拟DOM」的原因，再到现在的「Vapor mode」出现的必然性，一一进行了简要分析，错过的同学可以先传送回去补一下～

经过前面的铺垫，相信大家对 Vapor mode 都有了基本的了解，但可能还是不够具象，因为日常开发过程中使用 Vue 技术栈的同学对「虚拟DOM」的版本有着实打实的体验，但对 Vapor mode 还只在理论阶段

那么接下来，我们进入本期的主题，从 Vapor mode 的「编译产物」入手来了解一下「无虚拟DOM」的版本究竟是如何工作的

插值表达式如何渲染和更新

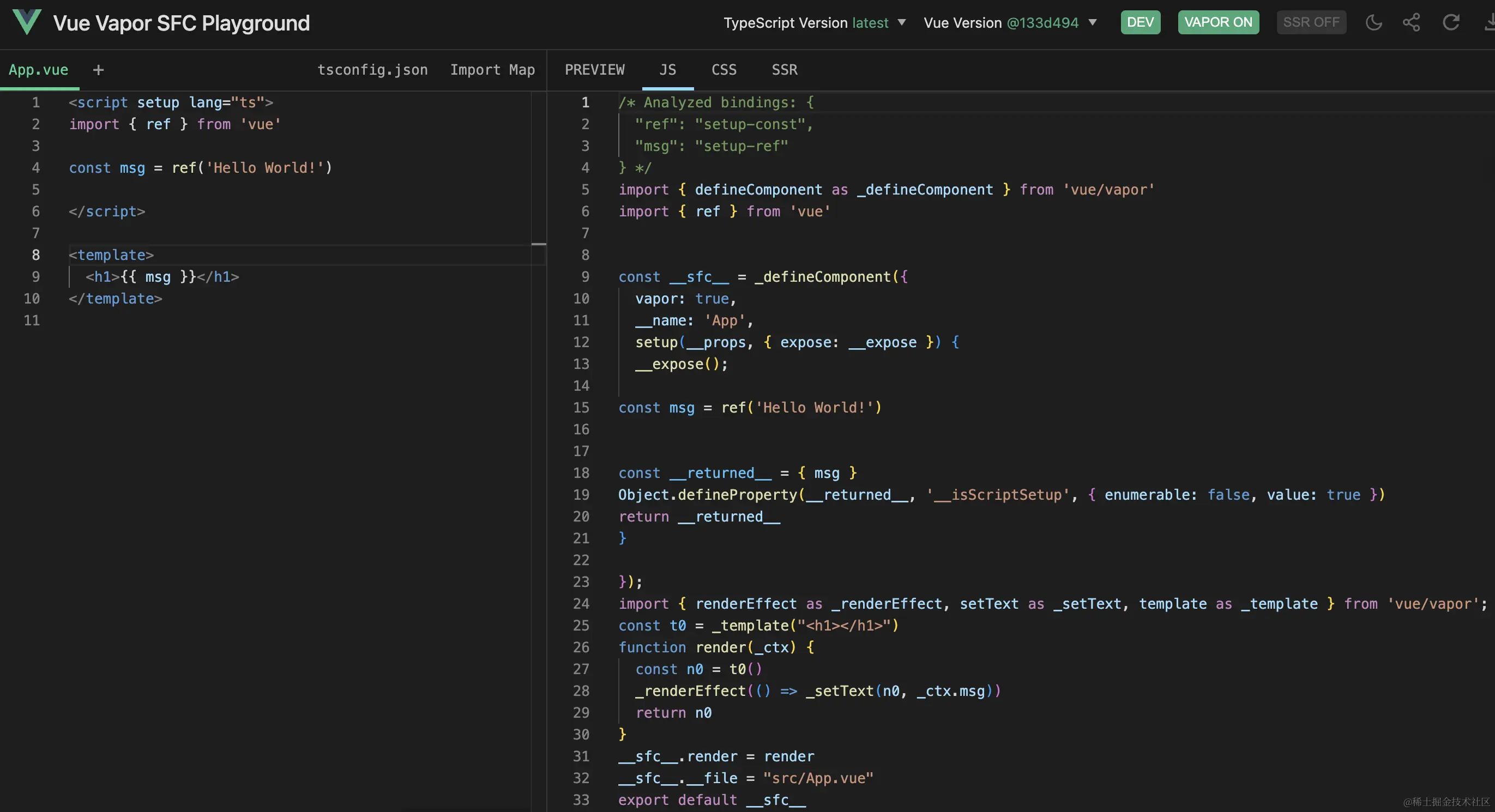

我们首先来到 Vapor mode 的演练场

从最简单的模版 插值表达式 开始

  • 定义一个 msg 的响应式变量
  • 在模版中使用
<script setup lang="ts">
import { ref } from 'vue'
const msg = ref('Hello World!')
</script>
<template>
  <h1>{{ msg }}</h1>
</template>

我们接下来着重看编译结果中的 render 函数

import { renderEffect, setText, template } from 'vue/vapor';
const t0 = template("<h1></h1>")
function render(_ctx) {
  const n0 = t0()
  renderEffect(() => setText(n0, _ctx.msg))
  return n0
}

在 render 函数中用到了 vapor 模块中的 3 个方法，根据命名和使用方式我们大概可以猜测

  • template：用于创建 DOM 元素
  • renderEffect：收集一个副作用函数，依赖的「响应式」状态变化时重新执行，功能类似 watchEffect
  • setText：更新 DOM 元素的内容

也就是如下 流程:

但事实是不是和我们推断的一致呢，接下来我们到 vapor 模块的源码中去求证一下

template

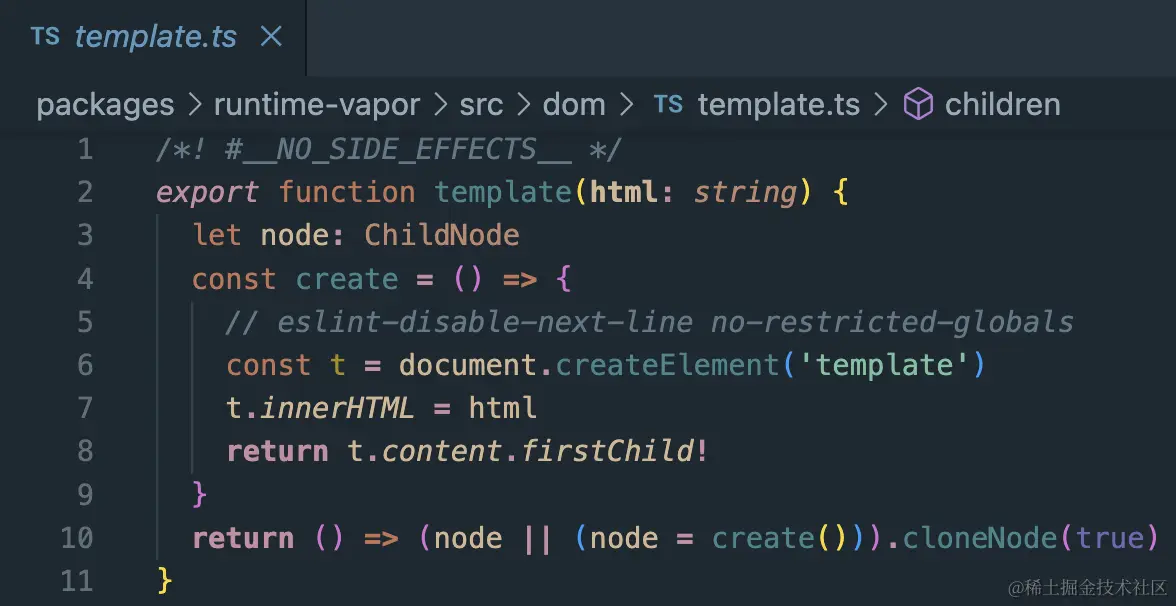

template 方法的实现在 packages/runtime-vapor/src/dom/template.ts 中

上图中我们可以看到 template 的实现其实非常简单：

  • 入参: 接收一个 html 字符串
  • node变量: 用于缓存首次创建 DOM 后的结果
  • create函数: 基于传入 html 字符串生成 DOM 元素并返回
  • 返回值: 返回一个函数用于获取 DOM 元素的 clone 版本

到这里我们就可以对 template 方法下结论了

它的作用很简单，就是将 html字符串 转为 真实的DOM元素 并缓存起来，最终返回一个「getter」来获取 DOM 的副本

这里返回副本也很好理解，目的是为了防止外部对 原始DOM 进行修改，保证每次调用「getter」返回结果的 一致性

setText

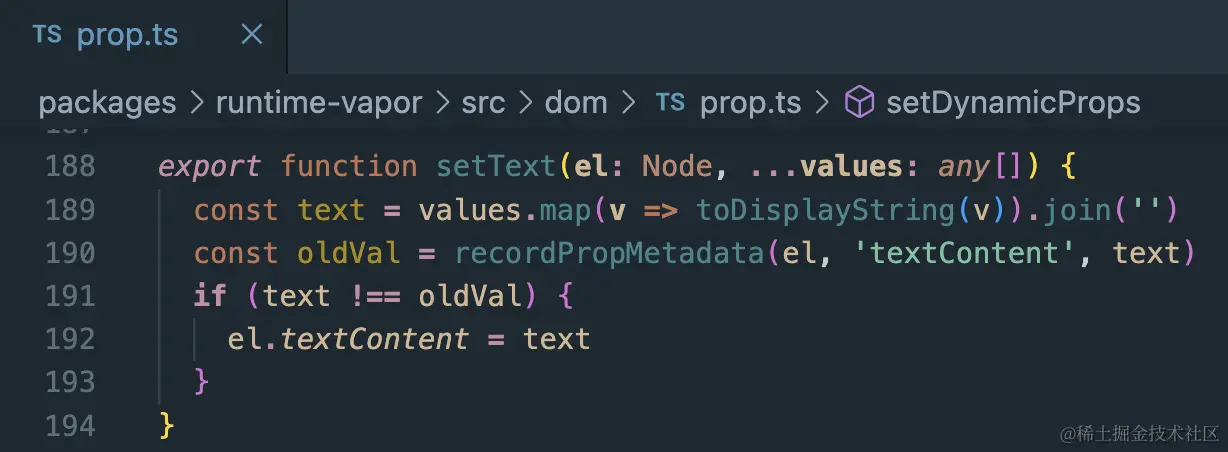

接下来我们来看与更新 DOM 相关的 setText 方法，它的实现在 packages/runtime-vapor/src/dom/prop.ts 文件中

setText 方法的实现也同样很简单，流程大致是这样的：

  • 预处理传入的 values，通过 toDisplayString 方法将其转为可展示的字符串
  • 通过 recordPropMetadata 方法获取上次的 渲染值
  • 新旧值进行对比，值不同则更新 DOM 元素

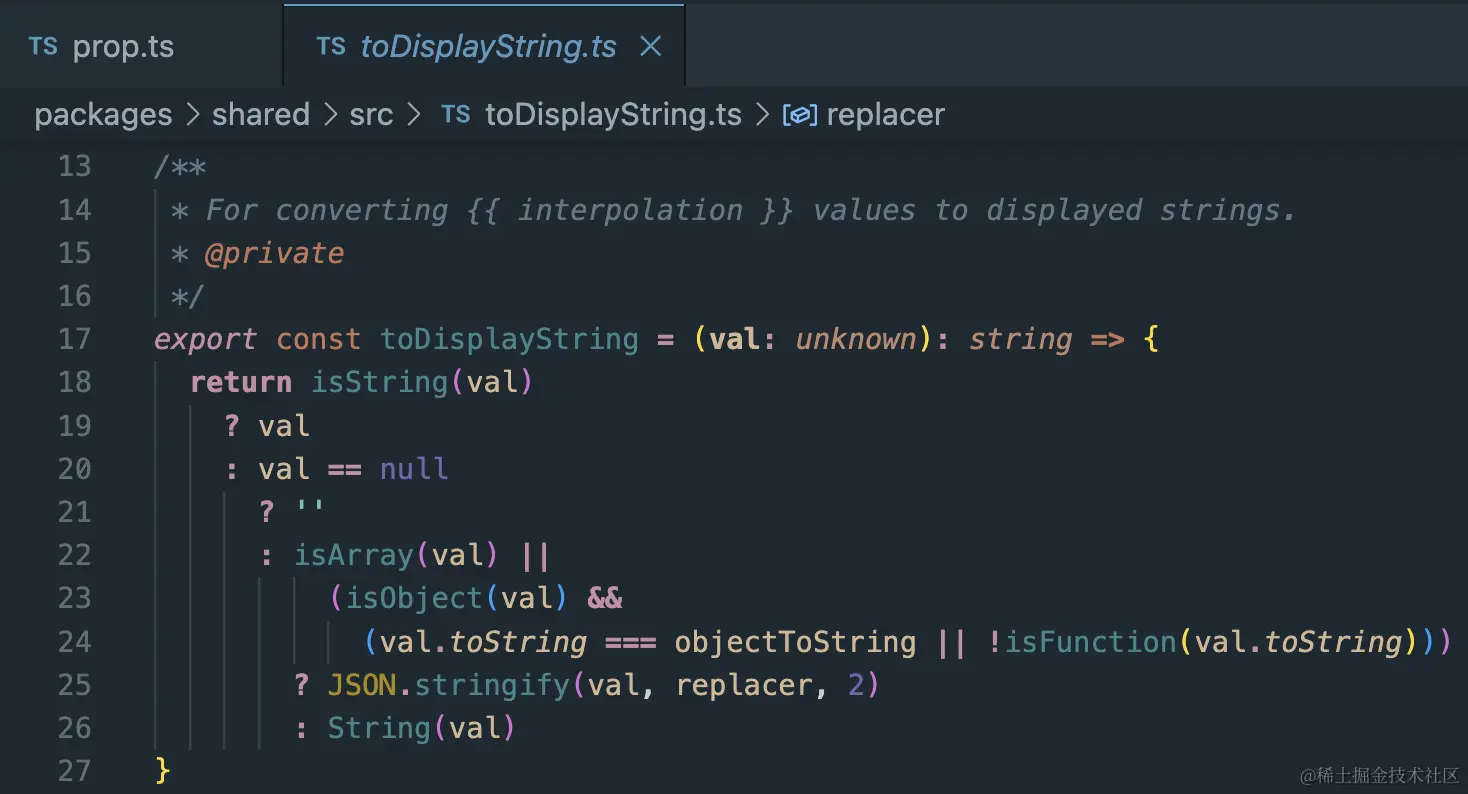

「toDisplayString」方法实现如下，核心就是兼容处理 values 中的 非字符串 类型，会将引用类型（数组，对象）序列化为可展示的字符串

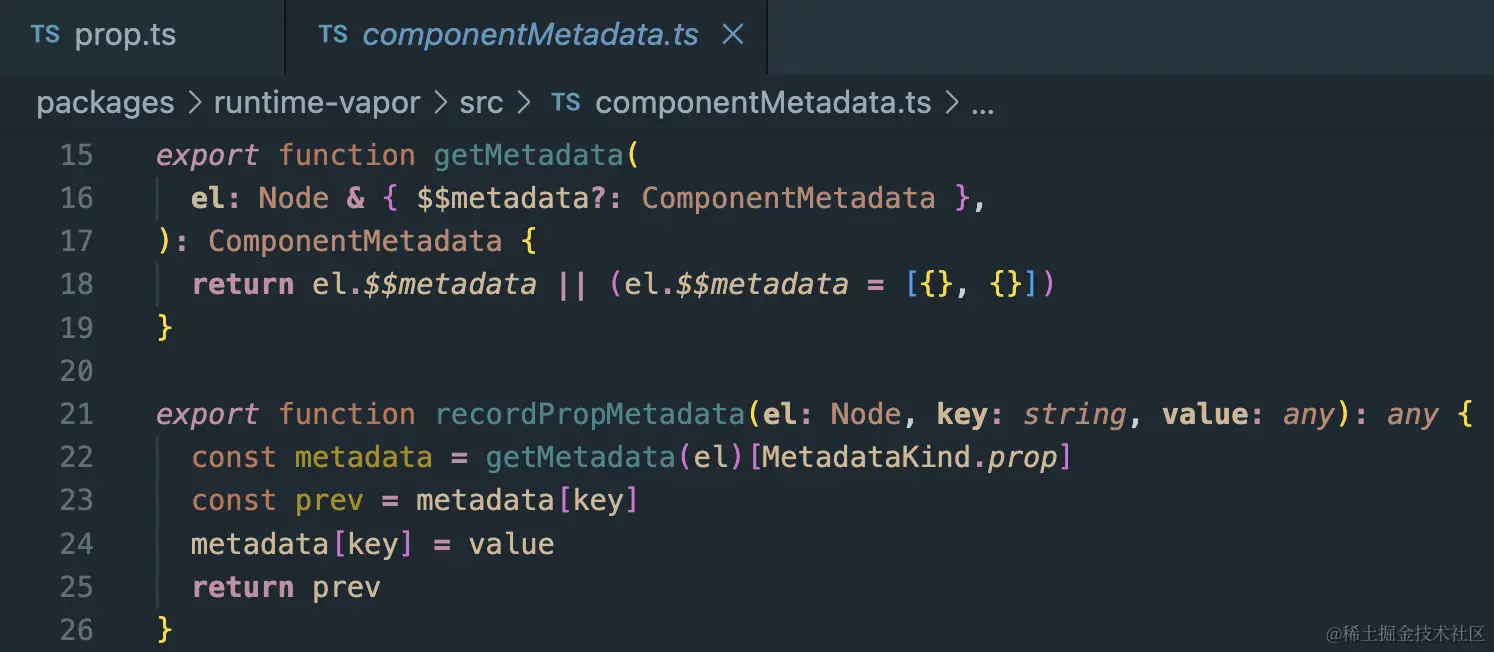

「recordPropMetadata」方法实现如下

通过阅读上面的代码我们可以知道，DOM 元素上次渲染值被存储在元素的 $$metadata 属性上，其实从元素内容中也能取到内容值，这里为什么需要单独再存在一个属性上，大家可以思考一下

renderEffect

接下来我们来看「响应式」的部分是如何实现的，也就是上面说到的 renderEffect 方法

由于源码篇幅过大并且涉及到很多前置概念，大家直接阅读可能会一头雾水，我们先浅析一下响应式中「依赖收集」的实现方案

这里用类似的 watchEffect 来举例，大家都知道，在 Vue3 中所谓「响应式数据」其实是 Proxy 代理后的数据，通过 Proxy 提供的 get，set 两个陷阱函数来实现对「数据访问」和「数据修改」行为的追踪，这样就能悄无声息的对「依赖」进行 收集 与 通知 了

那么 依赖 又是什么呢，这个概念对很多初学的同学来说可能有点 抽象，因为大家对「依赖」从来没有过 具象 的体会

下面我用 watchEffect 的一个小例子来说明「依赖」的 实体 到底是什么

const msg = ref('Hello World!')
// 这就是依赖
const dep = () => {
  console.log(msg.value)
}
watchEffect(dep);

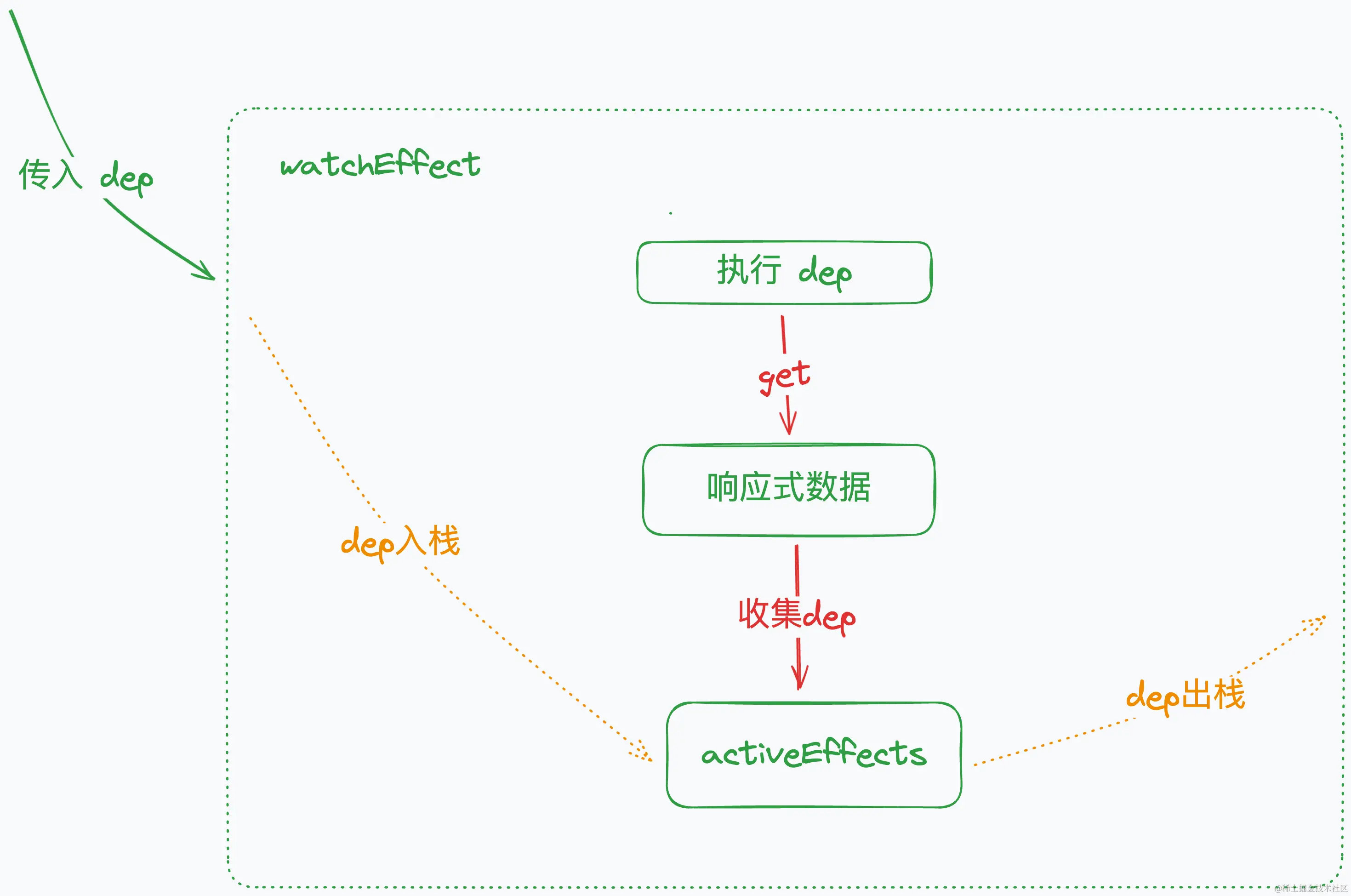

在上面的 demo 中对 msg 来说，dep 函数就是它的依赖，依赖收集的过程大致如下

当 dep 函数首次被运行时，访问 msg.value 会触发 msg 的「getter」，进而将 dep 函数收集起来。这里有的同学可能会疑惑，在 msg 的「getter」中是如何获取到 dep 的呢

export let activeEffects = [];
function watchEffect(dep) {
  activeEffects.push(dep)
  dep()
  activeEffects.pop()
}
watchEffect(() => {
  const current = activeEffects.at(-1)
})

其实很简单，通过上面的示例相信大家已经理解了，只需要在 watchEffect 中，在执行 dep 之前将它推入到一个 栈 中存储起来，当 dep 执行完之后再将其出栈，这样能实现在 dep 函数的「执行上下文」中，任何逻辑都能访问到当前正在执行的 dep 了

同时也能够解释，为什么在 dep 函数中，我们在 异步逻辑 中修改「响应式数据」无法得到预期的结果，因为 Vue 在实现上仅支持对 同步逻辑 的「依赖收集」。这里可能有同学会说，把 watchEffect 变成一个异步函数，await dep() 不能实现对 异步逻辑 的「依赖收集」了吗

事实上这样是可行的，但由于 await 的传染性，仍然需要「开发者」配合才能实现，某种程度上会提升「开发者」的 心智负担，因为这不是 Vue 单纯通过框架上的处理就能实现的 特性。并且一旦开放了这个口子，可能会出现很多未知的场景，这对框架来说也是一种挑战

总结

通过上面的分析，详细大家对 vapor mode 运行时中 插值表达式 的「工作机制」都有一定的认知了。我们再总结一下

包含 插值表达式 的元素会在 render 函数中被编译成 3 部分

  • 由 template 返回获取 DOM 元素的函数
  • 在 renderEffect 中调用 setText 方法来更新元素插值
  • 返回 DOM 元素渲染视图

以上就是本期的全部内容，下期我们继续解锁更多 vapor mode 的实现细节，如果觉得这种分析模式有帮助，可以点个赞支持一下

这里是 木木剑光，我们下期见～
