Linux Kernel：内存管理之早期 I/O 内存映射(early ioremap)

本文采用 Linux 内核 v3.10 版本 x86_64架构

一、前言

任何系统都免不了要有输入/输出，所以对 I/O 设备的访问是 CPU 的一个重要功能。一般来说，对 I/O 设备的访问有两种不同的形式：

• 通过端口映射（Port-mapped I/O，PMIO）；
• 通过内存映射（Memory-Mapped I/O，MMIO）；

在采用内存映射的方式时， I/O 设备的存储单元，如控制寄存器、数据寄存器、状态寄存器等等，是作为内存的一部分出现在系统中的。CPU 可以像访问内存单元一样访问外部设备的存储单元，所以不需要专门用于外设的 I/O 指令。而采用端口映射的系统则不同，外部设备的存储单元所在的地址空间与内存分属于两个不同的体系。访问内存的指令不能用来访问外部设备的存储单元，所以在 x86 架构的 CPU 中设立了专门的 IN 和 OUT 指令。

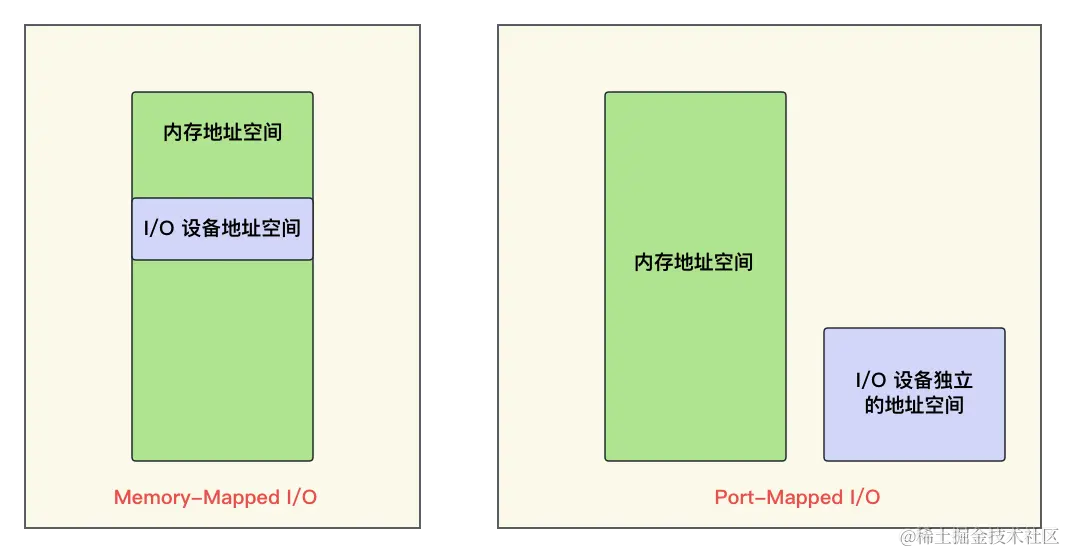

两种映射方式在地址空间上的比较：

二、早期 ioremap 初始化

I/O 内存映射将设备的寄存器和内存映射到主存地址空间。内核提供了 ioremap 函数执行此类操作，换句话说，ioremap 将 I/O 物理内存区域映射到内核虚拟内存空间以使内核可以访问它们。

但是，ioremap 函数需要 vmalloc 功能支持；在内核启动早期，vmalloc 功能尚未完成初始化，此时无法使用 ioremap 函数。为了能够在内核启动早期就可以通过 I/O 内存映射来访问 I/O设备，内核提供了 early_ioremap 函数来实现该功能。另外，在使用 early_ioremap 函数之前，需要对其使用的内存区域进行初始化。

特别提示：下文涉及大量的分页以及固定映射（Fixmap）相关内容（概念、数据结构、APIs 等），在阅读过程中可参考 Linux Kernel：内存管理之分页（Paging） 以及 Linux Kernel：内存管理之固定映射 （Fixmap） 这两篇文章。

2.1 early_ioremap_init

在 setup_arch 函数中，通过调用 early_ioremap_init 函数，来进行早期 ioremap 的初始化。

// file: arch/x86/kernel/setup.c
/*
 * setup_arch - architecture-specific boot-time initializations
 *
 * Note: On x86_64, fixmaps are ready for use even before this is called.
 */

void __init setup_arch(char **cmdline_p)
{
    ...
    early_ioremap_init();
    ...
}

early_ioremap_init 函数定义如下：

// file: arch/x86/mm/ioremap.c
void __init early_ioremap_init(void)
{
	pmd_t *pmd;
	int i;

	if (early_ioremap_debug)
		printk(KERN_INFO "early_ioremap_init()\n");

	for (i = 0; i < FIX_BTMAPS_SLOTS; i++)
		slot_virt[i] = __fix_to_virt(FIX_BTMAP_BEGIN - NR_FIX_BTMAPS*i);

	pmd = early_ioremap_pmd(fix_to_virt(FIX_BTMAP_BEGIN));
	memset(bm_pte, 0, sizeof(bm_pte));
	pmd_populate_kernel(&init_mm, pmd, bm_pte);

	/*
	 * The boot-ioremap range spans multiple pmds, for which
	 * we are not prepared:
	 */
#define __FIXADDR_TOP (-PAGE_SIZE)
	BUILD_BUG_ON((__fix_to_virt(FIX_BTMAP_BEGIN) >> PMD_SHIFT)
		     != (__fix_to_virt(FIX_BTMAP_END) >> PMD_SHIFT));
#undef __FIXADDR_TOP
	if (pmd != early_ioremap_pmd(fix_to_virt(FIX_BTMAP_END))) {
		WARN_ON(1);
		printk(KERN_WARNING "pmd %p != %p\n",
		       pmd, early_ioremap_pmd(fix_to_virt(FIX_BTMAP_END)));
		printk(KERN_WARNING "fix_to_virt(FIX_BTMAP_BEGIN): %08lx\n",
			fix_to_virt(FIX_BTMAP_BEGIN));
		printk(KERN_WARNING "fix_to_virt(FIX_BTMAP_END):   %08lx\n",
			fix_to_virt(FIX_BTMAP_END));

		printk(KERN_WARNING "FIX_BTMAP_END:       %d\n", FIX_BTMAP_END);
		printk(KERN_WARNING "FIX_BTMAP_BEGIN:     %d\n",
		       FIX_BTMAP_BEGIN);
	}
}

函数内部，首先声明了 pmd_t 类型的指针变量 pmd 以及 int 类型的变量 i。

	pmd_t *pmd;
	int i;

pmd_t 表示中级页目录项，是一种结构体类型，其定义如下：

 // file: arch/x86/include/asm/pgtable_types.h
 typedef struct { pmdval_t pmd; } pmd_t;

其结构体成员 pmd 为 pmdval_t 类型，pmdval_t 是 unsigned long 的别名。

 // file: arch/x86/include/asm/pgtable_64_types.h
 typedef unsigned long   pmdval_t;

接下来，检查变量 early_ioremap_debug，决定是否要打印调试信息。

	if (early_ioremap_debug)
		printk(KERN_INFO "early_ioremap_init()\n");

early_ioremap_debug是一个静态变量，由于未进行显式初始化，其默认值为 0。

// file: arch/x86/mm/ioremap.c
static int __initdata early_ioremap_debug;

通过命令行参数 early_ioremap_debug，可以修改上述变量的值。

// file: arch/x86/mm/ioremap.c
static int __init early_ioremap_debug_setup(char *str)
{
	early_ioremap_debug = 1;

	return 0;
}
early_param("early_ioremap_debug", early_ioremap_debug_setup);

可以看到，当设置了 early_ioremap_debug 参数后，参数处理函数 early_ioremap_debug_setup 会将变量的值设置为 1。

我们在前文提到过，在进行早期 ioremap 时，内核的内存管理子系统还没有准备好，没办法通过 vmalloc 为 I/O 映射分配虚拟内存。所以，在系统启动阶段，内核在固定映射区（Fixmap）内，为早期的 ioremap 分配了一段内存空间（从 FIX_BTMAP_BEGIN 到 FIX_BTMAP_END），即 Fixmap 中的临时映射区。

临时映射区和 Fixmap 相关内容，请参考：Linux Kernel：内存管理之固定映射 （Fixmap）。

接下来，对临时映射区进行初始化。

	for (i = 0; i < FIX_BTMAPS_SLOTS; i++)
		slot_virt[i] = __fix_to_virt(FIX_BTMAP_BEGIN - NR_FIX_BTMAPS*i);

临时映射区分为 FIX_BTMAPS_SLOTS（扩展为 4） 个槽，每个槽 NR_FIX_BTMAPS （扩展为 64） 个元素，所以临时映射区总共可以容纳 TOTAL_FIX_BTMAPS （256） 个元素。每个元素对应着 Fixmap 区域中的一个页（4K），所以总大小为 256个页，即 1MB。

// file: arch/x86/include/asm/fixmap.h
	/*
	 * 256 temporary boot-time mappings, used by early_ioremap(),
	 * before ioremap() is functional.
	 *
	 * If necessary we round it up to the next 256 pages boundary so
	 * that we can have a single pgd entry and a single pte table:
	 */
#define NR_FIX_BTMAPS		64
#define FIX_BTMAPS_SLOTS	4
#define TOTAL_FIX_BTMAPS	(NR_FIX_BTMAPS * FIX_BTMAPS_SLOTS)

内核使用 slot_virt数组来表示临时映射区的空间，该数组有 FIX_BTMAPS_SLOTS（扩展为 4） 个元素，对应着临时映射区的 4 个槽。

static unsigned long slot_virt[FIX_BTMAPS_SLOTS] __initdata;

FIX_BTMAP_BEGIN 和 FIX_BTMAP_END 分别是临时映射区的起始索引和结束索引，__fix_to_virt用于将 Fixmap 中的索引转换为对应的虚拟地址。相关内容在 Fixmap 中有详细讲解，本文不再赘述。

FIX_BTMAP_BEGIN - NR_FIX_BTMAPS*i 获取到每个槽的起始索引，然后通过宏 __fix_to_virt将索引值转换成虚拟地址。for 循环执行完成后，slot_virt里保存的是每个槽区的起始地址。

此时，临时映射区示意图如下：

接下来，通过 early_ioremap_pmd 函数计算临时映射区起始地址对应的中层页目录项地址。

pmd = early_ioremap_pmd(fix_to_virt(FIX_BTMAP_BEGIN));

上文说过，FIX_BTMAP_BEGIN是临时映射区起始索引；fix_to_virt 函数把索引值转换为虚拟地址，所以，fix_to_virt(FIX_BTMAP_BEGIN)就得到了临时映射区的起始虚拟地址。

early_ioremap_pmd 函数会计算指定虚拟地址所对应的中层页目录项地址，具体实现见 early_ioremap_pmd 节。

再接着，通过 memset 函数将将变量 bm_pte 初始化为 0。

memset(bm_pte, 0, sizeof(bm_pte));

变量bm_pte 定义如下：

static pte_t bm_pte[PAGE_SIZE/sizeof(pte_t)] __page_aligned_bss;

可以看到，bm_pte 是 pte_t 类型的数组，PAGE_SIZE/sizeof(pte_t) 表示每页能容纳的 pte_t类型数据的数量。 我们知道，每个页表大小为 4KB，也就是一个 PAGE_SIZE 大小，而pte_t 代表的是页表项，所以 bm_pte 实际是一张页表。将 bm_pte 初始化为 0，意味着该页表中的每个页表项均为 0，都是无效页表项。

我们再来分析下宏 __page_aligned_bss 的作用，该宏定义如下：

// file: include/linux/linkage.h
#define __page_aligned_bss	__section(.bss..page_aligned) __aligned(PAGE_SIZE)

__page_aligned_bss 内部又引用了宏 __section 和 __aligned ，他们分别定义如下：

// file: include/linux/compiler.h
# define __section(S) __attribute__ ((__section__(#S)))

// file: include/linux/compiler-gcc.h
#define __aligned(x)			__attribute__((aligned(x)))

综上所述，宏 __page_aligned_bss 指示编译器将数组 bm_pte放入 .bss..page_aligned 节中，并对齐到页大小。

再下来，执行

pmd_populate_kernel(&init_mm, pmd, bm_pte);

现在我们已经得到了中层页目录项地址 pmd，页表基地址 bm_pte ，通过pmd_populate_kernel 函数，将 bm_pte的物理地址及页属性组合成表项数据，并写入 中层页目录项 pmd 中。pmd_populate_kernel 函数实现，参考这篇文章。

此行代码执行后，分页结构及变量 pmd 与 bm_pte 关系如下：

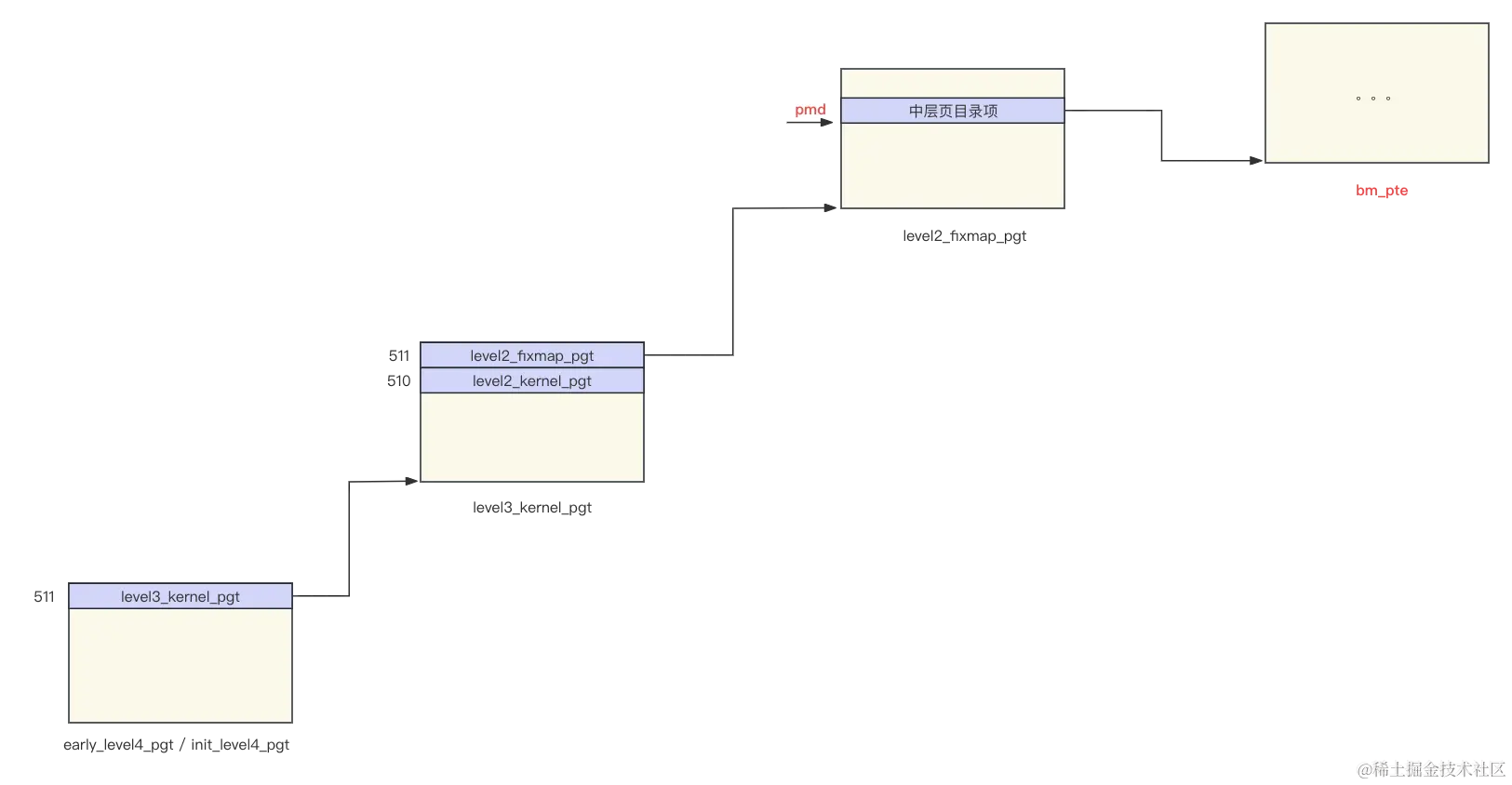

由于在（早期）页表初始化时，已经为 Fixmap 区域建立了各级页表，此步执行完后，各级页表结构如下图所示：

再来看下面一段代码：

	/*
	 * The boot-ioremap range spans multiple pmds, for which
	 * we are not prepared:
	 */
#define __FIXADDR_TOP (-PAGE_SIZE)
	BUILD_BUG_ON((__fix_to_virt(FIX_BTMAP_BEGIN) >> PMD_SHIFT)
		     != (__fix_to_virt(FIX_BTMAP_END) >> PMD_SHIFT));
#undef __FIXADDR_TOP

其中，宏 __FIXADDR_TOP 在 32 位系统才会用到，可以忽略。

接下来检查临时映射区是否在同一个中层页目录项里。检查方法就是将临时映射区的起始虚拟地址和结束地址，全部右移 PMD_SHIFT（扩展为 21）位，然后比较移位后的值是否相等。如果相等，则属于同一个中层页目录项，条件为假；否则，跨越了多个中层页目录项，条件为真。

宏 BUILD_BUG_ON 会在编译时检查给定条件是否为真，如果条件为真，会在打印错误信息后将进程挂起。该宏的实现细节，我们在 Linux Kernel：中断和异常处理程序的早期初始化（续） 的第 2.2 节详细介绍过，此处不再赘述。

最后一段代码如下：

	if (pmd != early_ioremap_pmd(fix_to_virt(FIX_BTMAP_END))) {
		WARN_ON(1);
		printk(KERN_WARNING "pmd %p != %p\n",
		       pmd, early_ioremap_pmd(fix_to_virt(FIX_BTMAP_END)));
		...
	}

变量pmd 是通过 pmd = early_ioremap_pmd(fix_to_virt(FIX_BTMAP_BEGIN));得到的，是临时映射区起始地址所对应的中层页目录项地址；early_ioremap_pmd(fix_to_virt(FIX_BTMAP_END)得到的是临时映射区结束地址所对应的中层页目录项的地址。如果两者不相等，说明临时映射区跨越了多个中层页目录项，就会打印警告信息。

至此，完成了 ioreamp 的早期初始化工作。

2.1.1 early_ioremap_pmd

early_ioremap_pmd 函数接收虚拟地址作为参数，返回虚拟地址对应的中层页目录项地址，其定义如下：

// file: arch/x86/mm/ioremap.c
static inline pmd_t * __init early_ioremap_pmd(unsigned long addr)
{
	/* Don't assume we're using swapper_pg_dir at this point */
	pgd_t *base = __va(read_cr3());
	pgd_t *pgd = &base[pgd_index(addr)];
	pud_t *pud = pud_offset(pgd, addr);
	pmd_t *pmd = pmd_offset(pud, addr);

	return pmd;
}

第一行代码，获取到全局页目录的虚拟地址。

pgd_t *base = __va(read_cr3());

我们知道，控制寄存器 CR3 中保存着顶级页表，即全局页目录（Page Global Directory，PGD）的物理地址。顾名思义，read_cr3()函数读取控制寄存器 CR3 的值。read_cr3 函数内部调用了 native_read_cr3 函数来实现读取功能。

// file: arch/x86/include/asm/special_insns.h
static inline unsigned long read_cr3(void)
{
	return native_read_cr3();
}

native_read_cr3 使用内联汇编来读取 CR3 的值。

// file: arch/x86/include/asm/special_insns.h
static inline unsigned long native_read_cr3(void)
{
	unsigned long val;
	asm volatile("mov %%cr3,%0\n\t" : "=r" (val), "=m" (__force_order));
	return val;
}

内联汇编代码就是一个简单的 mov 指令，但是我们看到在输出操作数中，除了需要的寄存器值外，还多了一个内存操作数 __force_order。

// file: arch/x86/include/asm/special_insns.h
/*
 * Volatile isn't enough to prevent the compiler from reordering the
 * read/write functions for the control registers and messing everything up.
 * A memory clobber would solve the problem, but would prevent reordering of
 * all loads stores around it, which can hurt performance. Solution is to
 * use a variable and mimic reads and writes to it to enforce serialization
 */
static unsigned long __force_order;

之所以要增加一个变量，是为了阻止编译器的重排序。具体可参考变量注释。

通过 read_cr3() 函数获取到全局页目录的物理地址后，通过宏 __va 将物理地址转换成虚拟地址，该虚拟地址就是全局页目录的基地址。

接下来执行

pgd_t *pgd = &base[pgd_index(addr)];

pgd_index(addr) 获取到虚拟地址对应的全局页目录项索引；base[pgd_index(addr)]获取到全局页目录项的值；而 &base[pgd_index(addr)] 获取到全局页目录项的虚拟地址，并赋值给指针变量 pgd。

再接着，执行

pud_t *pud = pud_offset(pgd, addr);
pmd_t *pmd = pmd_offset(pud, addr);

return pmd;

pud_offset 和 pmd_offset 函数分别获取到虚拟地址 addr对应的上层页目录项的虚拟地址和中层页目录项的虚拟地址。

最后，把中层页目录项地址 pmd 返回。

early_ioremap_pmd 中所用到函数的具体实现，请参考这篇文章。

三、APIs

在早期 ioremap 初始化完成后，我们就可以使用它了。内核提供两个函数用于 I/O 物理地址到虚拟地址的映射/取消映射：

• early_ioremap
• early_iounmap

3.1 early_ioremap

early_ioremap 函数定义如下：

// file: arch/x86/mm/ioremap.c
/* Remap an IO device */
void __init __iomem *
early_ioremap(resource_size_t phys_addr, unsigned long size)
{
	return __early_ioremap(phys_addr, size, PAGE_KERNEL_IO);
}

该函数内部调用了 __early_ioremap 函数，__early_ioremap 函数接收三个参数：

• phys_addr -- 待映射的 I/O 物理地址
• size -- 待映射内存区域的大小
• prot -- 页属性

__early_ioremap 函数定义如下：

// file: arch/x86/mm/ioremap.c
static void __init __iomem *
__early_ioremap(resource_size_t phys_addr, unsigned long size, pgprot_t prot)
{
	unsigned long offset;
	resource_size_t last_addr;
	unsigned int nrpages;
	enum fixed_addresses idx0, idx;
	int i, slot;

	WARN_ON(system_state != SYSTEM_BOOTING);

	slot = -1;
	for (i = 0; i < FIX_BTMAPS_SLOTS; i++) {
		if (!prev_map[i]) {
			slot = i;
			break;
		}
	}

	if (slot < 0) {
		printk(KERN_INFO "early_iomap(%08llx, %08lx) not found slot\n",
			 (u64)phys_addr, size);
		WARN_ON(1);
		return NULL;
	}

	if (early_ioremap_debug) {
		printk(KERN_INFO "early_ioremap(%08llx, %08lx) [%d] => ",
		       (u64)phys_addr, size, slot);
		dump_stack();
	}

	/* Don't allow wraparound or zero size */
	last_addr = phys_addr + size - 1;
	if (!size || last_addr < phys_addr) {
		WARN_ON(1);
		return NULL;
	}

	prev_size[slot] = size;
	/*
	 * Mappings have to be page-aligned
	 */
	offset = phys_addr & ~PAGE_MASK;
	phys_addr &= PAGE_MASK;
	size = PAGE_ALIGN(last_addr + 1) - phys_addr;

	/*
	 * Mappings have to fit in the FIX_BTMAP area.
	 */
	nrpages = size >> PAGE_SHIFT;
	if (nrpages > NR_FIX_BTMAPS) {
		WARN_ON(1);
		return NULL;
	}

	/*
	 * Ok, go for it..
	 */
	idx0 = FIX_BTMAP_BEGIN - NR_FIX_BTMAPS*slot;
	idx = idx0;
	while (nrpages > 0) {
		early_set_fixmap(idx, phys_addr, prot);
		phys_addr += PAGE_SIZE;
		--idx;
		--nrpages;
	}
	if (early_ioremap_debug)
		printk(KERN_CONT "%08lx + %08lx\n", offset, slot_virt[slot]);

	prev_map[slot] = (void __iomem *)(offset + slot_virt[slot]);
	return prev_map[slot];
}

因为 __early_ioremap 本身是为内核启动时服务的，启动完成后，应该调用 ioremap 函数完成同样的功能。所以，函数一开始，检查内核当前是否处于启动状态，如果不是，则打印警告信息。

WARN_ON(system_state != SYSTEM_BOOTING);

system_state是枚举变量，而 SYSTEM_BOOTING 是枚举类型的一个成员。

// file: include/linux/kernel.h
/* Values used for system_state */
extern enum system_states {
	SYSTEM_BOOTING,
	SYSTEM_RUNNING,
	SYSTEM_HALT,
	SYSTEM_POWER_OFF,
	SYSTEM_RESTART,
} system_state;

枚举变量 system_state 的初始值为 0，即 SYSTEM_BOOTING；该变量在 kernel_init 函数中被修改为 SYSTEM_RUNNING：

// file: init/main.c
static int __ref kernel_init(void *unused)
{
	...
	system_state = SYSTEM_RUNNING;
    ...
}

接下来，将槽号 slot 设置为默认值 -1，表示无槽可用；然后遍历prev_map数组，搜索数组中的第一个空闲槽。当找到空闲槽时，把槽号保存到变量 slot中：

slot = -1;
for (i = 0; i < FIX_BTMAPS_SLOTS; i++) {
    if (!prev_map[i]) {
        slot = i;
        break;
    }
}

其中，prev_map 是一个静态数组，数组元素类型为 void * ，该数组内保存的是物理地址映射的虚拟地址；类似的，prev_size 也是一个静态数组，其元素类型为 unsigned long，该数组内保存的是映射区域的原始大小。我们在早期 ioremap 的初始化时，还看到过另外一个类似的数组 slot_virt，此数组内保存的是每个槽的起始虚拟地址。

// file: arch/x86/mm/ioremap.c
static void __iomem *prev_map[FIX_BTMAPS_SLOTS] __initdata;
static unsigned long prev_size[FIX_BTMAPS_SLOTS] __initdata;

完成搜索后，如果变量 slot 小于 0，说明没找到空闲槽，打印错误信息并返回 NULL。

	if (slot < 0) {
		printk(KERN_INFO "early_iomap(%08llx, %08lx) not found slot\n",
			 (u64)phys_addr, size);
		WARN_ON(1);
		return NULL;
	}

如果变量 early_ioremap_debug 为真，那么需要打印调试信息。变量early_ioremap_debug 的信息我们在上文中已经介绍过来，此处不再赘述。

	if (early_ioremap_debug) {
		printk(KERN_INFO "early_ioremap(%08llx, %08lx) [%d] => ",
		       (u64)phys_addr, size, slot);
		dump_stack();
	}

计算出待映射区域的最大物理地址，保存到变量 last_addr 中，然后进行参数检查。

	/* Don't allow wraparound or zero size */
	last_addr = phys_addr + size - 1;
	if (!size || last_addr < phys_addr) {
		WARN_ON(1);
		return NULL;
	}

如果 size 为 0 或者 I/O 物理区域的结束地址小于起始地址（说明地址发生了回绕），这两种都是异常情况，打印警告信息，并返回 NULL。

把搜索到的空闲槽位和区域大小，在数组 prev_size 中建立映射关系。

prev_size[slot] = size;

接下来，我们看到如下代码：

	/*
	 * Mappings have to be page-aligned
	 */
	offset = phys_addr & ~PAGE_MASK;
	phys_addr &= PAGE_MASK;
	size = PAGE_ALIGN(last_addr + 1) - phys_addr;

宏 PAGE_MASK 是页掩码，该宏定义如下：

// file: arch/x86/include/asm/page_types.h
/* PAGE_SHIFT determines the page size */
#define PAGE_MASK	(~(PAGE_SIZE-1))
#define PAGE_SIZE	(_AC(1,UL) << PAGE_SHIFT)
#define PAGE_SHIFT	12

我们知道一页的大小是 4096 字节或者二进制1000000000000；PAGE_SIZE - 1将会是 111111111111；~(PAGE_SIZE-1)将得到 000000000000，即 PAGE_MASK；~PAGE_MASK让我们再次得到 111111111111。

所以，变量 offset 中保存的是物理地址 phys_addr 中低 12 位的值，即页内偏移。在下一行，清除了物理地址 phys_addr 的低 12 位，保留的是页基地址。然后我们调整区域大小，让它的上下边界都对齐到页。调整完成后，该区域大小是页的整数倍。

接下来，需要计算新区域占用的页数。如果页数大于每个槽允许的最大页数 NR_FIX_BTMAPS（扩展为 64），说明新区域的大小超出了槽的容量，打印错误信息，并返回 NULL。

	/*
	 * Mappings have to fit in the FIX_BTMAP area.
	 */
	nrpages = size >> PAGE_SHIFT;
	if (nrpages > NR_FIX_BTMAPS) {
		WARN_ON(1);
		return NULL;
	}

槽位已经确定了，接下来，我们计算出该槽位的起始索引，并保存到变量 idx 中。

	idx0 = FIX_BTMAP_BEGIN - NR_FIX_BTMAPS*slot;
	idx = idx0;

现在新区域的页面数量以及在 Fixmap 中的起始索引都已经确定了，我们就可以通过循环，把新区域中的每个页基地址与槽中的索引逐一建立映射关系。每次迭代，我们调用early_set_fixmap函数，将给定的物理地址映射到索引值，然后让物理地址增加页面大小（4096 字节），并更新索引和页面数：

	while (nrpages > 0) {
		early_set_fixmap(idx, phys_addr, prot);
		phys_addr += PAGE_SIZE;
		--idx;
		--nrpages;
	}

至此，我们已经建立好物理地址和虚拟地址的映射关系。

early_set_fixmap 函数的实现细节，见 early_set_fixmap 小节， 我们先继续往下看。

在通过循环，将物理内存区域映射到固定映射区后，会执行以下代码：

	prev_map[slot] = (void __iomem *)(offset + slot_virt[slot]);
	return prev_map[slot];

slot_virt 数组中，保存着每个槽的起始虚拟地址；变量 slot 中保存的是我们实际映射到的槽位；所以 slot_virt[slot] 就是物理页基地址映射到的虚拟地址，offset + slot_virt[slot] 就是指定物理地址映射到的虚拟地址。

最后，将映射后的虚拟地址保存到 prev_map[slot] 中，并返回。

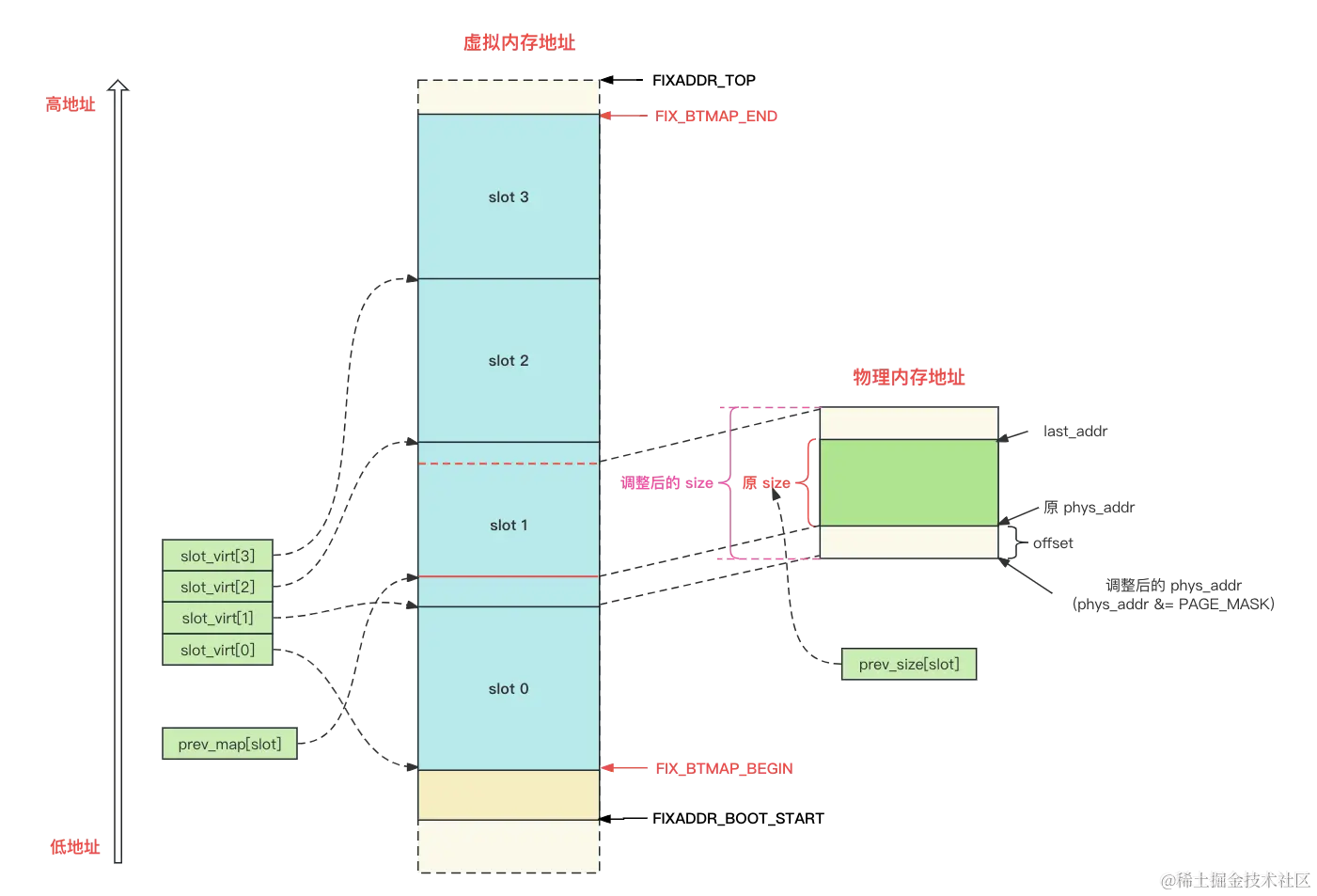

early_ioremap 工作示意图：

3.1.1 early_set_fixmap

early_set_fixmap 函数实现如下：

// file: arch/x86/mm/ioremap.c
static inline void __init early_set_fixmap(enum fixed_addresses idx,
					   phys_addr_t phys, pgprot_t prot)
{
	if (after_paging_init)
		__set_fixmap(idx, phys, prot);
	else
		__early_set_fixmap(idx, phys, prot);
}

如果 after_paging_init为真，那么调用 __set_fixmap 函数来完成映射；否则，调用__early_set_fixmap 函数来完成早期的映射。

after_paging_init是一个静态变量，由于未显式初始化，所以其初始值为 0。

// file: arch/x86/mm/ioremap.c
static __initdata int after_paging_init;

通过调用 early_ioremap_reset 函数，可以将其值修改为 1。

// file: arch/x86/mm/ioremap.c
void __init early_ioremap_reset(void)
{
	after_paging_init = 1;
}

early_ioremap_reset 函数只有在 32 位系统中才会调用。所以，在 64 位系统下，最终会调用 __early_set_fixmap 函数完成映射。

3.1.2 __early_set_fixmap

__early_set_fixmap 函数的主要功能是填充页表项，建立页表项和物理页的映射关系，其定义如下，：

// file: arch/x86/mm/ioremap.c
static void __init __early_set_fixmap(enum fixed_addresses idx,
				      phys_addr_t phys, pgprot_t flags)
{
	unsigned long addr = __fix_to_virt(idx);
	pte_t *pte;

	if (idx >= __end_of_fixed_addresses) {
		BUG();
		return;
	}
	pte = early_ioremap_pte(addr);

	if (pgprot_val(flags))
		set_pte(pte, pfn_pte(phys >> PAGE_SHIFT, flags));
	else
		pte_clear(&init_mm, addr, pte);
	__flush_tlb_one(addr);
}

__early_set_fixmap函数接收 3 个参数：

• idx -- 固定映射区的索引值
• phys -- 待映射的物理地址
• flags -- 页属性

首先调用 __fix_to_virt 将索引值转换为虚拟地址。

然后检查索引值 idx 是否越界。__end_of_fixed_addresses是固定映射区的边界索引，如果 idx 大于等于该边界值，说明索引越界，报错并返回。

接下来，调用 early_ioremap_pte 函数，获取虚拟地址的页表项地址。

pte = early_ioremap_pte(addr);

我们来看下 early_ioremap_pte 函数的具体实现：

// file: arch/x86/mm/ioremap.c
static inline pte_t * __init early_ioremap_pte(unsigned long addr)
{
	return &bm_pte[pte_index(addr)];
}

还记得么，我们在早期 ioremap 初始化时将临时映射区的所有页表项保存在数组 bm_pte中。由于 bm_pte就是临时映射区的页表，所以先是通过 pte_index 计算出虚拟地址所对应的页表项索引，然后通过 bm_pte[pte_index(addr)]获取到页表项，最后返回该页表项的地址。

下一步，我们使用宏pgprot_val 获取到页属性，然后检查页属性是否为 0。如果页属性不为 0，说明页属性有效，调用 set_pte 函数设置页表项；否则，调用 pte_clear 函数解除页表项 pte 与页的映射关系。

if (pgprot_val(flags))
        set_pte(pte, pfn_pte(phys >> PAGE_SHIFT, flags));
    else
        pte_clear(&init_mm, addr, pte);

在 early_ioremap 函数中，我们将PAGE_KERNEL_IO作为页属性传递给__early_ioremap。 PAGE_KERNEL_IO扩展为：

// file: arch/x86/include/asm/pgtable_types.h
#define PAGE_KERNEL_IO			__pgprot(__PAGE_KERNEL_IO)

#define __PAGE_KERNEL_IO		(__PAGE_KERNEL | _PAGE_IOMAP)

#define __PAGE_KERNEL		(__PAGE_KERNEL_EXEC | _PAGE_NX)

宏 _PAGE_IOMAP定义如下：

// file: arch/x86/include/asm/pgtable_types.h
#define _PAGE_IOMAP	(_AT(pteval_t, 1) << _PAGE_BIT_IOMAP)

#define _PAGE_BIT_IOMAP		10	/* flag used to indicate IO mapping */

注意这里的 _PAGE_IOMAP 位，从定义上看，这是表项标志位的第 10 位。但是，处理器并不支持该标志位，也就是说，这是内核自己用的，与处理器无关。

由于 flags 有效，所以我们会调用set_pte函数来设置页表项。

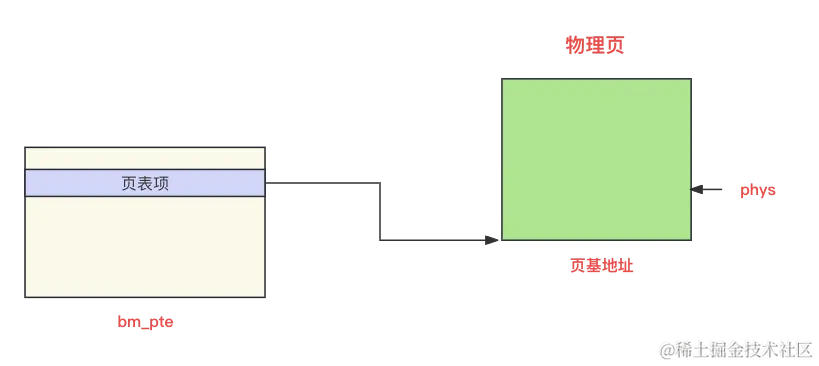

此步执行后，就建立了页表项和物理地址的映射关系：

关于表项标志位的说明以及 set_pte 函数的具体实现，请参考这篇文章。

由于我们手动更改了分页结构，处理器并不知晓，所以我们需要手动刷新 TLB。在 __early_set_fixmap 函数的最后，就调用__flush_tlb_one 函数来刷新 TLB，使 TLB 中的给定地址无效：

__flush_tlb_one(addr);

__flush_tlb_one 函数定义如下：

// file: arch/x86/include/asm/tlbflush.h
static inline void __flush_tlb_one(unsigned long addr)
{
		__flush_tlb_single(addr);
}

__flush_tlb_one 函数内部调用了宏 __flush_tlb_single：

// file: arch/x86/include/asm/tlbflush.h
#define __flush_tlb_single(addr) __native_flush_tlb_single(addr)

宏 __flush_tlb_single 扩展为 __native_flush_tlb_single：

// file: arch/x86/include/asm/tlbflush.h
static inline void __native_flush_tlb_single(unsigned long addr)
{
	asm volatile("invlpg (%0)" ::"r" (addr) : "memory");
}

__native_flush_tlb_single 函数调用了内联汇编，使用了汇编指令 invlpg使 TLB 中指定的地址失效。

3.2 early_iounmap

函数 early_iounmap 取消I/O内存区域的映射，函数定义如下：

// file: arch/x86/mm/ioremap.c
void __init early_iounmap(void __iomem *addr, unsigned long size)
{
	unsigned long virt_addr;
	unsigned long offset;
	unsigned int nrpages;
	enum fixed_addresses idx;
	int i, slot;

	slot = -1;
	for (i = 0; i < FIX_BTMAPS_SLOTS; i++) {
		if (prev_map[i] == addr) {
			slot = i;
			break;
		}
	}

	if (slot < 0) {
		printk(KERN_INFO "early_iounmap(%p, %08lx) not found slot\n",
			 addr, size);
		WARN_ON(1);
		return;
	}

	if (prev_size[slot] != size) {
		printk(KERN_INFO "early_iounmap(%p, %08lx) [%d] size not consistent %08lx\n",
			 addr, size, slot, prev_size[slot]);
		WARN_ON(1);
		return;
	}

	if (early_ioremap_debug) {
		printk(KERN_INFO "early_iounmap(%p, %08lx) [%d]\n", addr,
		       size, slot);
		dump_stack();
	}

	virt_addr = (unsigned long)addr;
	if (virt_addr < fix_to_virt(FIX_BTMAP_BEGIN)) {
		WARN_ON(1);
		return;
	}
	offset = virt_addr & ~PAGE_MASK;
	nrpages = PAGE_ALIGN(offset + size) >> PAGE_SHIFT;

	idx = FIX_BTMAP_BEGIN - NR_FIX_BTMAPS*slot;
	while (nrpages > 0) {
		early_clear_fixmap(idx);
		--idx;
		--nrpages;
	}
	prev_map[slot] = NULL;
}

该函数接收两个参数：

• addr -- 取消映射的虚拟地址
• size -- 区域大小。

首先，将槽号 slot 初始化为 -1，表示未找到地址对应的槽位；然后遍历prev_map数组，查看哪个槽的数据与给定地址相等。还记得么，我们在 __early_ioremap 函数最后，把映射到的虚拟地址保存到了 prev_map[slot] 中。当找到对应的槽时，会把它保存到变量 slot 中：

	slot = -1;
	for (i = 0; i < FIX_BTMAPS_SLOTS; i++) {
		if (prev_map[i] == addr) {
			slot = i;
			break;
		}
	}

如果 slot 小于 0，说明没找到对应的槽，打印错误信息并返回。

if (slot < 0) {
	printk(KERN_INFO "early_iounmap(%p, %08lx) not found slot\n",
		 addr, size);
	WARN_ON(1);
	return;
}

如果已映射区域的大小与要释放的大小不一致，打印错误信息并返回。

	if (prev_size[slot] != size) {
		printk(KERN_INFO "early_iounmap(%p, %08lx) [%d] size not consistent %08lx\n",
			 addr, size, slot, prev_size[slot]);
		WARN_ON(1);
		return;
	}

如果设置了调试参数，那么会打印调式信息。

	if (early_ioremap_debug) {
		printk(KERN_INFO "early_iounmap(%p, %08lx) [%d]\n", addr,
		       size, slot);
		dump_stack();
	}

如果传入的虚拟地址小于临时映射区的最小地址，说明地址有误，打印警告信息并返回。

	virt_addr = (unsigned long)addr;
	if (virt_addr < fix_to_virt(FIX_BTMAP_BEGIN)) {
		WARN_ON(1);
		return;
	}

计算页内偏移及内存区域对应的页数，可参考 __early_ioremap 函数中的计算过程。

	offset = virt_addr & ~PAGE_MASK;
	nrpages = PAGE_ALIGN(offset + size) >> PAGE_SHIFT;

计算出待释放区域的起始地址对应的固定映射区索引值。然后通过循序，调用 early_clear_fixmap 函数，取消索引和地址的映射关系，并更新索引值和页数。

	idx = FIX_BTMAP_BEGIN - NR_FIX_BTMAPS*slot;
	while (nrpages > 0) {
		early_clear_fixmap(idx);
		--idx;
		--nrpages;
	}

最后，通过将数组 prev_map 中对应的槽位设置为 NULL，来释放该槽位。

prev_map[slot] = NULL;

3.2.1 early_clear_fixmap

取消地址映射的功能，主要是在 early_clear_fixmap 函数中执行的，我们来看下具体实现。

// file: arch/x86/mm/ioremap.c
static inline void __init early_clear_fixmap(enum fixed_addresses idx)
{
	if (after_paging_init)
		clear_fixmap(idx);
	else
		__early_set_fixmap(idx, 0, __pgprot(0));
}

我们在 early_set_fixmap 函数中介绍过变量 after_paging_init ，该变量在 32 位系统中才会为设置为 1。所以，此处我们会执行到 __early_set_fixmap 函数。

我们在上文已经介绍过 __early_set_fixmap 函数，该函数会把 idx 对应的虚拟地址映射到给定的物理地址，并设置页属性。在当前情况下，会把 idx 对应的虚拟地址映射到物理地址 0，且页属性也为 0。由于处理器是根据存在位（位 0 ）来判断表项是否有效，当页属性为 0 时，该表项是无效的，也就意味着取消了映射关系。

四、参考资料

1、wikipedia：Memory-mapped I/O and port-mapped I/O

2、 Linux Kernel：内存管理之分页（Paging）

3、Linux Kernel：内存管理之固定映射 （Fixmap）

4、Fix-Mapped Addresses and ioremap

5、Memory-Mapped vs. Isolated I/O

6、Bus-Independent Device Accesses
