这次我想换写作方式和大家分享1个解决问题的思路，讲述自己是如何通过排查原因、解决问题、迭代优化，一步步实现某个具体需求的。

发现问题

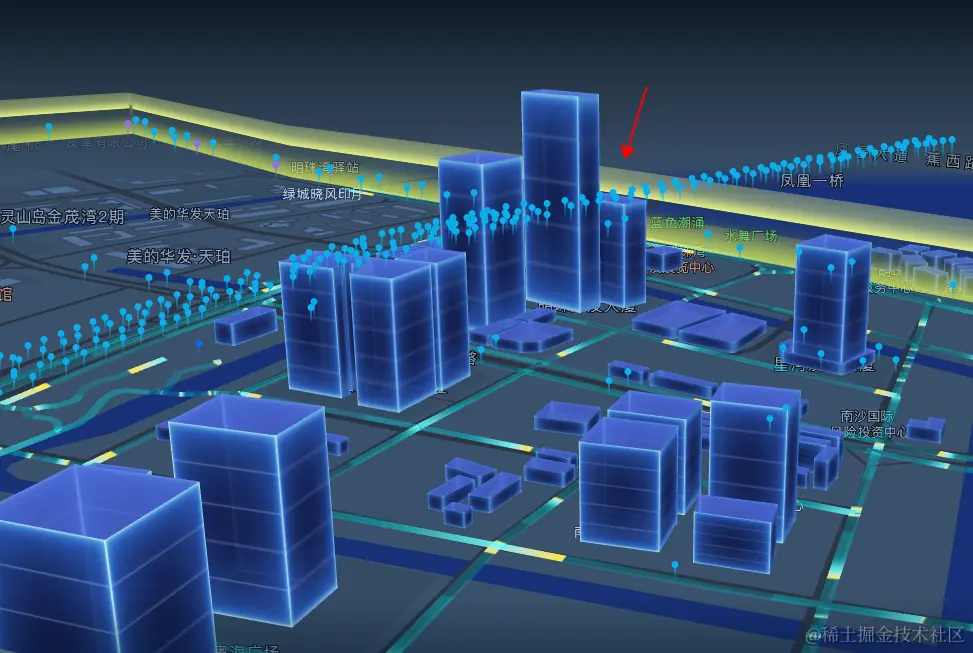

前几天刚对一个项目的可视化大屏做了视觉上的优化，添加了一些基于GIS数据而构建的webGL图层（以下简称gl-layers），以为高枕无忧了，然而上了测试环境后同事截图发来了这样问题：当地图调整到某个角度后，基于路灯的设备点标记图层 iconLayer居然完全前置在其他图层可视化图层上面，并造成了视觉上的遮挡。这该如何是好？

排查原因

造成这个问题的原因，简单来说就是当前的iconLayer和其他可视化图层gl-layers不在同一个“空间维度”，虽然两者都是通过高德地图JSAPI提供的CanvasLayer去实现的，但iconLayer的实现方案是通过地理坐标转屏幕像素坐标的方式，让数据对应的图标在二维空间呈现；而gl-layers是使用three.js渲染、加上与地图AMap空间对齐的方式实现，是基于三维空间构建的图层。因此iconLayer和gl-layres之间不构成深度测试关系(在three.js中称为depthTest)，因此无法做出如下图的空间远近遮挡效果。

depthTest深度测试是一种在3D渲染中用来确定哪些物体应该被绘制的技术。当启用深度测试时,对于每个要绘制的像素,Three.js会检查它在场景中的深度值是否小于当前存储在深度缓冲区中的值。如果小于,则该像素被认为是可见的,会被绘制;否则该像素会被丢弃。

面对这个问题，目前最直接的解决方案是在gl-layers实现iconLayer，把图层都放到同个空间维度，就能解决图层遮挡问题，顺便解决其他问题。时间有限，我们可能不会一次性就把问题处理得完美，但可以先从图层的最小化功能需求开始，一步步去完善。

基本功能需求

图标位置与地图上地理空间对应
支持数据的特异性，比如可以根据设备的类型、状态、尺寸等属性展示不一样的效果
图层可交互，即被鼠标选中和点击时能够有反馈
在地图上支持尽量多的图标数据展示，至少支持1W的数据量

原始数据

本次调试使用数据量为57183个数据。采用geoJSON标准，格式如下：

{
"type":"FeatureCollection",
"features":[{
    "type":"Feature",
    "geometry":{
        "type":"Point",
        "coordinates":[ 113.463338, 22.825134]
      },
   "properties":{
      "deviceUid":"8104039040",
      "icon":"Bracelet",
      "color": "#00ff00",
      "scale":  1.0
	}
 }]

解决问题

版本1：Sprite+SpriteMaterial

翻阅three.js的官方文档，我发现Sprite这个Object3D的子类似乎可以满足需求。Sprite是一种特殊的2D平面对象,它总是面向摄像机并且可以在3D场景中进行渲染，通常用于显示图标、徽标或者粒子效果等元素。

于是我马上进行了尝试，通过高德地图customCoords.lngLatsToCoords解决地图坐标转换问题；可以使用Spirete.scale 和 SpriteMaterial给数据设置不同的尺寸和材质来实现数据特异性；使用raycast射线检测做鼠标选中，并通过调整选中对象的scale实现反馈；至于该方案能够支持的数据量，就直接测试看效果。

下面是核心代码实现：

// 数据空间坐标[[x,y],[x,y]...]
_data = []
// 当前选中的对象
_currIcon = null

/**
 * 初始化材质
 * @return {*}
 */
initMaterial () {
  const { icon } = this._conf
  const texture = new THREE.TextureLoader().load(icon.src)

  const material = new THREE.SpriteMaterial({
    map: texture,
    transparent: true,
    depthTest: true
  })
  // 透明度贴图
  if (icon.alphaMapURL) {
    material.alphaMap = new THREE.TextureLoader().load(icon.alphaMapURL)
  } else {
    material.alphaMap = texture
  }
  // 图标颜色
  if (icon.color) {
    material.color = new THREE.Color(icon.color)
  }
  // 叠加发亮效果
  material.blending = THREE.CustomBlending
  material.blendDst = THREE.OneFactor
  this._material = material
  return material
}

/**
 * 渲染图标，共享1种材质
 * @protected
 */
createMesh () {
  const { scene } = this
  const [w, h] = this._conf.icon.size

  for (let i = 0; i < this._data.length; i++) {
    const [x, y] = this._data[i]
    const sprite = new THREE.Sprite(this._material)
    sprite._attrs = this._features[i]
    sprite.scale.set(w, h, 0)
    sprite.position.set(x, y, h / 2)
    scene.add(sprite)
  }
}

/**
 * 处理拾取事件
 * @param targets {Array} 拾取对象
 */
onPicked ({ targets }) {
  const [w, h] = this._conf.icon.size

  if (targets.length > 0) {
    const mesh = targets[0].object
    mesh.scale.set(1.5 * w, 1.5 * h, 0)

    if (this._currIcon) {
      this._currIcon.object.scale.set(w, h, 0)
    }
    this._currIcon = targets[0]
  } else {
    if (this._currIcon) {
      this._currIcon.object.scale.set(w, h, 0)
    }
    this._currIcon = null
  }
}

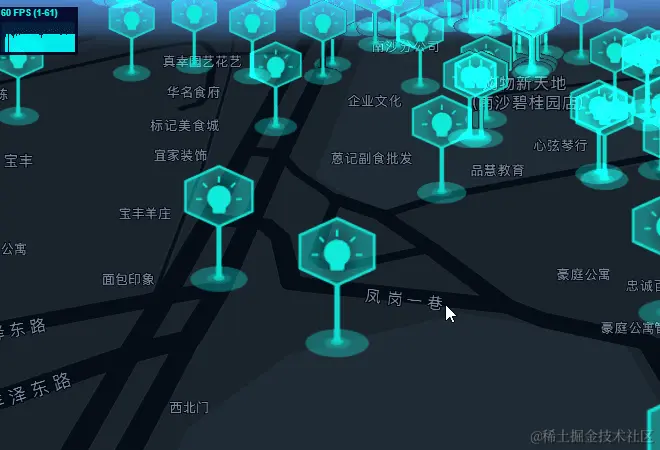

Sprite方案的呈现效果：随着地图缩放，渲染数据量上升，帧率明显下降。

版本2: Points+PointMaterial

显然Sprite在数据量这个性能上遇到了瓶颈，一旦数据量上升性能下降非常明显；另外它的数据特异性和数据量性能两者是冲突的，增加特异性会影响性能，试图提高性能又必须牺牲数据特异性。

于是我们不得不寻找其他路径，在文档中发现了Points类，它恰恰是用来高效地渲染大量的3D粒子，也许可以解决数据量瓶颈的问题。

Points能够如此高性能的最大原因，是它默认只有1个几何体(大大减少drawcall)，且仅用了1个顶点就能代表一个数据。

以下是Points的构造参数geometry的创建过程：

import CustomShader from '../shader/PointIcon'

/**
 * 渲染图标,粒子系统方法，支持大数据量
 * @protected
 */
async createMesh () {
  // 创建几何体
  const geometry = this.generateGeometry()
  // 创建材质
  const material = await this.generateMaterial()
  // 创建网格体
  const particles = new THREE.Points(geometry, material)

  this.scene.add(particles)

  this._mesh = particles
}

/**
 * Points方案创建几何体
 * @return {*}
 */
generateGeometry () {
  const geometry = new THREE.BufferGeometry()
  const vertices = []
  const { icon } = this._conf
  const size = icon.size[0]

  const vColor = new THREE.Color()
  for (let i = 0; i < this._data.length; i++) {
    const [x, y] = this._data[i]
    // 顶点位置
    vertices.push(x, y, 0)
  }
  return geometry
}

/**
 * 创建材质
 * @return {*}
 */
generateMaterial(){
	 const { icon, sizeAttenuation } = this._conf
	 const material = new THREE.PointsMaterial({
		 map： new THREE.TextureLoader().load(icon.src),
		 size: icon.size,
		 transparent: true
	 })
	 return material
}

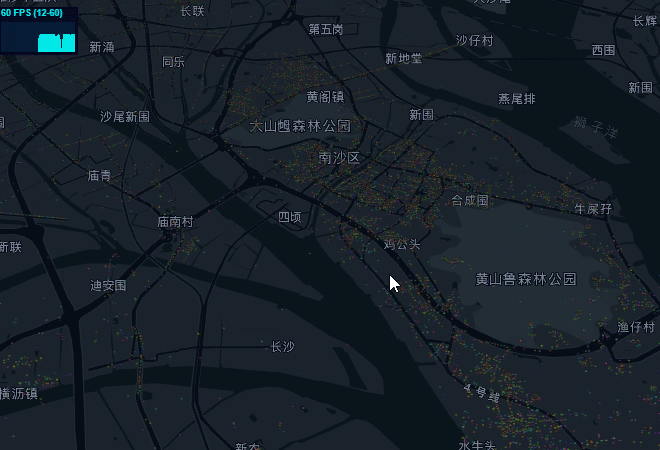

看看Points+PointMaterial方案最终的效果，高数据量基本不影响帧率，画面流畅。

然而Points配合PointsMaterial使用，自身有个无法避免的问题——数据特异性功能薄弱。官方提供的例子虽然能够提供部分特异性，但是用多实例的方式实现的，会带来另外的数据管理和配置的问题，这显然也不是个理想方案。

版本3: Points+ShaderMaterial

后来通过跟AI尬聊以及翻阅官方示例，我们找到第三个方案 webgl_custom_attributes_points2，也许有助于解决特异性问题。我们可以在自定义着色器的材质ShaderMaterial里，通过attribute直接使用到每个数据的独特属性做渲染，这简直太棒了。

核心代码，创建网格体

import CustomShader from '../shader/PointIcon'

/**
 * 渲染图标,粒子系统方法，支持大数据量
 * @protected
 */
async createMesh () {
  // 创建几何体
  const geometry = this.generateGeometry()
  // 创建材质
  const material = await this.generateMaterial()
  // 创建网格体
  const particles = new THREE.Points(geometry, material)

  this.scene.add(particles)

  this._mesh = particles
}

/**
 * Sprite方案创建几何体
 * @return {*}
 */
generateGeometry () {
  const geometry = new THREE.BufferGeometry()
  const vertices = []
  const sizes = []
  const colors = []
  const { icon } = this._conf
  const size = icon.size[0]

  const vColor = new THREE.Color()
  for (let i = 0; i < this._data.length; i++) {
    const [x, y] = this._data[i]
    // 顶点尺寸
    const scale = this._features[i].properties.scale || 1
    sizes.push(size * scale)
    // 顶点位置
    vertices.push(x, y, size * scale / 5.12)
    // 顶点颜色
    vColor.set(this._features[i].properties.color || '#ffffff')
    vColor.toArray(colors, i * 3)
  }
  // 所有顶点位置xyz
  geometry.setAttribute('position', new THREE.Float32BufferAttribute(vertices, 3))
  // 所有顶点颜色rgb
  geometry.setAttribute('customColor', new THREE.Float32BufferAttribute(colors, 3))
  // 所有顶点尺寸
  geometry.setAttribute('size', new THREE.Float32BufferAttribute(sizes, 1))
  return geometry
}

/**
 * 创建材质
 * @private
 */
async generateMaterial () {
  const { icon, sizeAttenuation } = this._conf
  const texture = await new THREE.TextureLoader().load(icon.src)

  const { vertexShader, fragmentShader } = CustomShader
  const material = new THREE.ShaderMaterial({
    uniforms: {
      color: { value: new THREE.Color(icon.color || 0xffffff) },
      pointTexture: { value: texture },
      alphaTest: { value: 0.1 },
      sizeAttenuation: { value: sizeAttenuation }
    },
    vertexShader,
    fragmentShader,
    transparent: true
  })

  return material
}

创建自定义ShaderMaterial材质这块需要重点讲讲，在做渲染的过程中，顶点着色器的每个顶点对应一个具体的数据，每个数据的position、customColor、size属性已经通过attribute 传入到着色器中。我们在顶点着色器中放大顶点的尺寸，并在片元着色器中进行图标纹理贴图和颜色的叠加，就可以得到每个数据的最终效果。

// 定义一个着色器对象,包含各种统一变量和着色器代码
const shader = {
  // 定义用于着色器的统一变量
  uniforms: {
    // 点的统一颜色,可以与点的特异颜色叠加
    color: { value: 'THREE.Color' },
    // 用于渲染点的纹理贴图，可以与颜色叠加
    pointTexture: { value: 'THREE.Texture' },
    // 透明度测试阈值统一变量
    alphaTest: { value: 0.9 },
    // 指定点的大小是否因相机深度而衰减
    sizeAttenuation: { value: true }
  },
  // 定义顶点着色器代码
  vertexShader: `
    // 每个点的尺寸倍率属性
    attribute float size;
    // 每个点的自定义颜色属性
    attribute vec3 customColor;

    // 指定点的大小是否因相机深度而衰减
    uniform bool sizeAttenuation;

    // 传递颜色到片元着色器的变量
    varying vec3 vColor;

    void main() {

      // 将自定义颜色传递到片元着色器
      vColor = customColor;

      // 将顶点位置转换到视图空间
      vec4 mvPosition = modelViewMatrix * vec4( position, 1.0 );

      if(sizeAttenuation){
        // 根据到相机的距离计算点的大小
        gl_PointSize = size * (512.0 / -mvPosition.z );
      }else{
        gl_PointSize = size ;
      }

      // 计算点在投影空间的最终位置
      gl_Position = projectionMatrix * mvPosition;
    }
  `,
  // 定义片元着色器代码
  fragmentShader: `
    // 点的基础颜色统一变量
    uniform vec3 color;  // 基础颜色
    // 点贴图统一变量
    uniform sampler2D pointTexture; //点贴图
    // 透明度测试阈值统一变量
    uniform float alphaTest; //透明度阈值

    // 获取每个点自定义颜色的变量
    varying vec3 vColor; // 每个点的颜色

    void main() {

      // 计算点的最终颜色,乘以基础颜色和自定义颜色
      gl_FragColor = vec4( color * vColor, 1.0 );

      // 将点贴图应用到点上
      // gl_FragColor = gl_FragColor * texture2D(pointTexture, gl_PointCoord);

      // 将点贴图应用到点上,gl_PointCoord的值是从[0, 1]映射到[1, 0]的范围,需要把贴图y分量翻转
      gl_FragColor = gl_FragColor * texture2D(pointTexture, vec2(gl_PointCoord.x, 1.0 - gl_PointCoord.y));

      // 如果alpha值小于透明度测试阈值,则丢弃片元
      if ( gl_FragColor.a < alphaTest ) discard;

    }
      `
}

// 导出着色器对象
export default shader

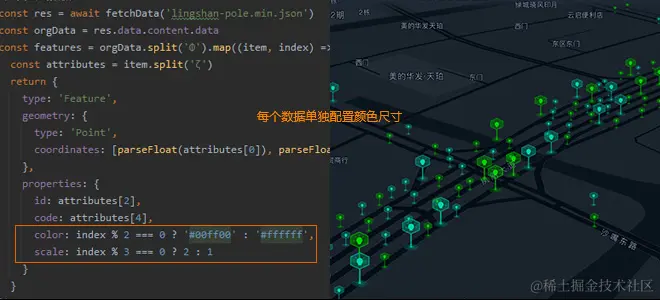

于是我们就可以看到兼顾了大数据量和特异性（尺寸、颜色）的效果，其实纹理贴图也可以作为可配置参数事先声明，那么就可以做到不同类型使用不同图片。
解决当前方案的交互性问题

在开发过程中其实还遇到另外一个问题，就是在实现“图层可交互”需求的时候，发现从光标处发射的raycast射线总是很难命中目标。排查了好久发现原因是作为Points的元素顶点，本身的可检测范围太小了只有1个像素点，在1920*1080的屏幕上要让粗细只有1像素的射线和1个像素的点产生碰撞说实话还是有很大难度。

所幸翻了下Raycast的文档发现了这样一个属性，可以通过调整raycast.params.Points.threshold 数值来修改射线和目标的碰撞精度，把threshold调整为10，表示当射线与目标顶点距离10个世界单位（在本案例是px）时便认为碰撞命中。
```
// threshold 默认值为1
this._raycaster.params.Points.threshold = 10.0
```

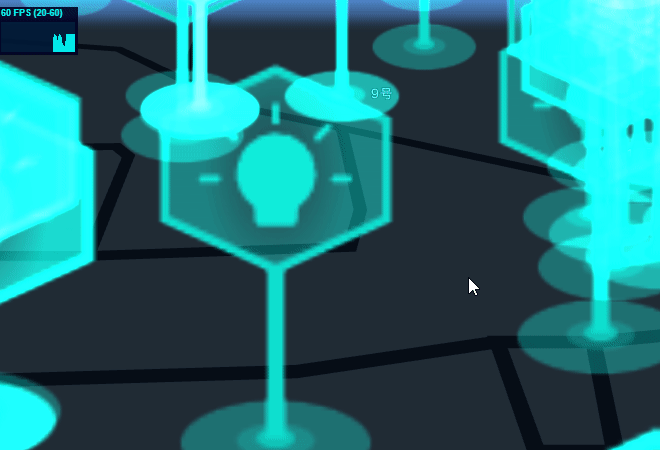

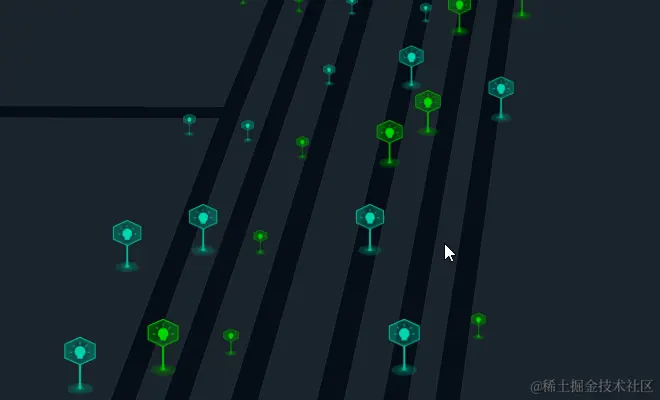

这是调整后的效果，最终我们可以看到图层既满足了大数据量、可交互、又实现了数据特异性需求。

迭代拓展

由于最终版本采用的是Points方案，无论size设置多少，Point始终是个正方形的顶点。能不能进一步再做优化，让数据支持更灵活的造型或者宽高尺寸配置，可以做更多“造型”的icon，更多“朝向”的icon。

其实也是可以的，我们沿用Points+ShaderMaterial的思路，把Points换成InstancedMesh就可以。

创建实例化网格体

const { icon } = this._conf
// 数据量
const instanceCount = this._data.length

// 创建材质
const material = new THREE.MeshBasicMaterial({
  map: new THREE.TextureLoader().load(icon.src),
  transparent: true,
  alphaTest: 0.01,
  side: THREE.DoubleSide
})

// 创建网格体
const [width, height] = icon.size
const geometry = new THREE.PlaneGeometry(width, height)
const instanceMesh = new THREE.InstancedMesh(geometry, material, instanceCount)
this.scene.add(instanceMesh)
this._mesh = instanceMesh

数据实例化

// 实例化
const dummy = new THREE.Object3D()
const vColor = new THREE.Color()
// debugger
for (let i = 0; i < instanceCount; i++) {
  const [x, y] = this._data[i]
  const { color, scale = 1 } = this._features[i].properties

  // 重置 dummy 对象的状态
  dummy.rotation.set(0, 0, 0)
  // 定位
  dummy.position.set(x, y, height * scale / 2)
  // 翻转90度为立面
  dummy.rotateX(Math.PI / 2)
  // 尺寸
  dummy.scale.set(scale, scale, scale)
  dummy.updateMatrix()

  // 将对dummy的调整复制到具体的元素网格中
  instanceMesh.setMatrixAt(i, dummy.matrix)
  // 给实例添加颜色，取特异性颜色、或统一颜色、或者默认颜色
  instanceMesh.setColorAt(i, vColor.set(color || icon.color || '#ffffff'))
}

交互性实现有所区别

 /**
 * InstancedMesh方案处理拾取事件
 * @param targets
 */
onPicked ({ targets }) {
  if (targets.length > 0) {
    const index = targets[0].instanceId
    if (this._currIcon !== index) {
      // 旧选中者恢复原状态
      if (this._currIcon !== null) {
        this.updateInstancedMatrix(this._currIcon)
      }
      // 声明新选中者
      this._currIcon = index
      // 新选种者改变状态
      this.updateInstancedMatrix(this._currIcon, 1.2)
    }
  } else {
    // 旧选中者恢复原状态
    this.updateInstancedMatrix(this._currIcon)
    this._currIcon = null
  }
}

/**
 * 更新指定实例的变换矩阵
 * @param index
 * @param scale
 */
updateInstancedMatrix (index, scale = 1) {
  if (index == null) {
    return
  }
  const height = this._conf.icon.size[1]
  const _scale = this._features[index]?.properties?.scale || 1.0
  const [x, y] = this._data[index]

  const matrix = new THREE.Matrix4()
  // 定位
  matrix.makeTranslation(x, y, height * _scale / 2)
  // 翻转90度为立面
  matrix.multiply(new THREE.Matrix4().makeRotationX(Math.PI / 2))
  // 尺寸
  matrix.scale(new THREE.Vector3(_scale * scale, _scale * scale, _scale * scale))

  // 更新变化矩阵
  this._mesh.setMatrixAt(index, matrix)
  this._mesh.instanceMatrix.needsUpdate = true
}

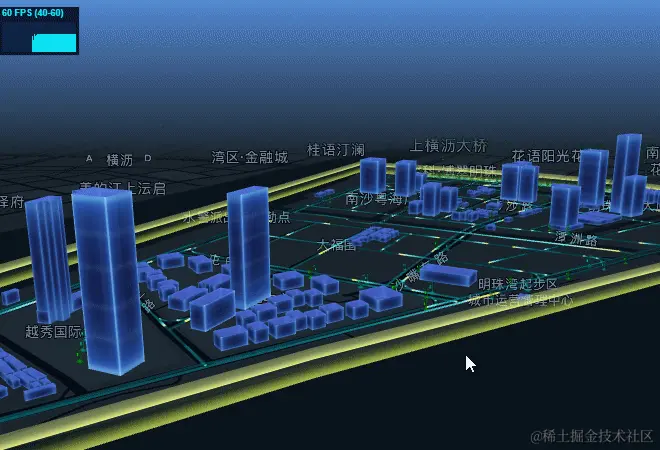

我们来看看最终效果

这样扩展一下思路，似乎就变成了3D点标记图层；再泛化一下，我不仅可以做点标记，也可以换成模型、动态自定义模型，这样一来不就可以实现更多的需求了

事实上经过这么一扩展，就实现了之前的文章分享到的海量模型渲染方案。忽然有一种殊途同归、融汇贯通的体验是怎么回事。

总结归纳

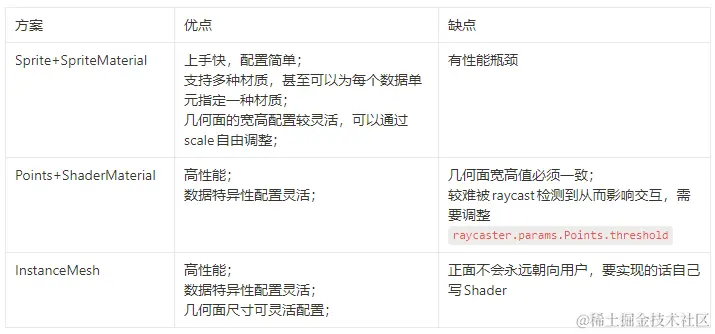

经过以上几组实践,我对Three.js中几种Object3D子类Sprites、Points、InstancedMesh的特性进行了深入的比较和评估。

Sprites基于纹理的2D渲染对象，它们具有简单易用、渲染效率高等优点,非常适合用于UI界面或者粒子特效。

Points则是基于点的渲染方式,特别适合用于渲染大量的散点数据,例如星空、云层等。Points的渲染速度非常快,但是只能呈现简单的点状效果。

InstancedMesh则是用于渲染大量相同几何体的高效方式。它通过一次性传输所有实例的数据到GPU,大大减少了CPU和显卡之间的数据交互，非常适合用于渲染大规模的场景元素,如树木、建筑物等。

通过对这些特性的深入认识和评估,我相信在今后的开发中,我们能够更加得心应手地选择合适的Three.js渲染对象,为各种复杂的可视化需求提供高效、优质的解决方案。
