基础概念

  • 什么是网络

    • 网络是由节点和链路来组成的：
      • 网络节点：可以对外部提供网络服务的设备（路由器，交换机）；
      • 终端节点：使用网络服务设备（PC，服务器）

  • 网络通信的过程

    • OSI参考模型：
    • 开放系统互联参考模型，由IOS（国际标准化组织）制定的
      • 第七层：应用层
      • 第六层：表示层
      • 第五层：会话层
      • --------上三层面向用户设计-------
      • --------下四层面向数据传输-------
      • 第四层：传输层
      • 第三层：网络层
      • 第二层：数据链路层
      • 第一层：物理层
    • 物理层：
      • 定义传输的单位为bit，定义传输介质
      • 将bit流从一端发送到另一端
        • 双绞线（网线）
          • 五类线：CAT 5，传输理论峰值最大100Mb
          • 超五类（CAT 5E），六类线（CAT 6），传输理论峰值最大1000Mb
          • bit（比特） Byte（字节），1Byte = 8bit
          • 网线的线序分为两种
          • 五类线，1,2,3,6芯用于数据传输，1,2,用来发数据，3,6用来收数据；
            • T568A ： 绿白，绿，橙白，蓝，蓝白，橙，棕白，棕
            • T568B ： 橙白，橙，绿白，蓝，蓝白，绿，棕白，棕
            • 如果两端标准标准一致就是直叉线，交叉线用于连接不同层设备
            • 如果两端标准标准不一致就是交叉线，交叉线用于连接同层设备
        • 光纤：
          • 单模光纤：贵但好
          • 多模光纤：便宜也能用

数据链路层

  • 提供数据的定点传输

  • 给每台设备定义一个独一无二的标识：（物理地址）

  • 每一块网卡都有一个独立的物理地址

  • 在windows系统下可以查看网卡的MAC地址：

    • 按住Windows + r键打开运行框，在运行框中输入“cmd”打开命令提示符
    • 在命令提示符中输入“ipconfig/all”
    • MAC地址的表现形式为12位16进制数，为了方便表示
    • MAC地址的本质是48位二进制，四位二进制数转化成1位十六进制数
      • 前半段表示OUI（厂商），后半段表示厂商自定义

  • 传输数据：数据帧（Frame） d0306ec379b90f663baa75db5e2f893e.png

    • 前导码：是一个标识，用于标识后面跟的数据是数据帧
    • 目的MAC地址：数据接收者的物理地址
    • 源MAC地址地址：数据发送者的物理地址
    • 协议类型：标识上层（网络层）的协议类型（网络层的协议90%情况下是IP协议）
    • 数据：发送的数据本体
    • 帧校验序列：发送方在发送数据之前需要先对数据做一次以完整性校验，得到散列值1，接收方在接收到数据之后对数据同样进行一次完整性校验，得到散列值校验2，如若散列值1与散列值2相等，则代表数据传输正常

网络层

  • 定义逻辑编址：IP地址

  • ip地址的组成是由位二进制来组成，表示形式为“点分十进制法”，将8bit的二进制数转换成一位十进制数，中间用“.”来连接

  • ip地址的构成：网络位+主机位

    • 如果网络位数值相同，则代表属于同一个网络
    • 如果网络位数值不相同，则代表不属于同一个网络

  • IP地址的分类

    • 根据首字节大小分类
      • A：1~126 网络位前8位，主机位后24位
      • B：128~191 网络位前16位，主机位后16位
      • C：192~223 网络位前24位，主机位后8位
      • 主机位全部为0的地址被保留，用作标记网络号
      • 主机位全部为1的地址被保留，用作广播地址

  • 掩码（Mask）：

    • 用于确定网络位的长度
    • /24：表示网络位长度为24位
    • 掩码的实质也是32为二进制组成，表现的时候是点分十进制，其中1表示对应的位置是网络位，0表示对应的位置是主机位
    • 掩码当中1和0是连续的，出现0之后就不可以再出现1了

设备基础操作

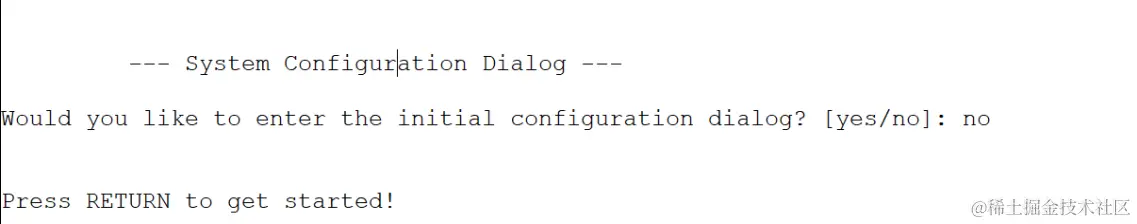

Would you like to enter the initial configuration
dialog? [yes/no]: no
# 不进入初始配置向导
Router> # 已经成功进入设备

“>"：用户模式

  • 权限最低，几乎不能干什么，只能说明你登陆到设备上了；
Router>show pri
Current privilege level is 1

"#"：特权模式

  • 权限等级为 15 级，但是不能直接配置设备；

  • 该模式主要用于查看配置并测试；

  • 从用户模式进入特权模式

Router>en # 从用户模式进入特权模式
Router#
Router#show pri
Current privilege level is 15

Router#show run # 查看设备当前正在运行的配置

"(config)#"：全局配置模式

  • 全局配置模式是设备的最终形态；

  • 全局配置模式需要从特权模式进入：

Router#conf t
Router(config)#

降低权限

  • 有的命令只能在特权模式下执行，不能在全局配置模式下执行

    • 逐级退出

      • 全局配置模式-->特权模式-->用户模式
      exit

    • 一次性退出到特权模式

      end

end 等于 “Ctrl + z”有痕迹  “Ctrl + c” 没痕迹

Cisco路由器密码设置及破解

  • Console密码设置
Router(config)#line console 0 # 进入到Console 0 线程下
    Router(config-line)#password abc123 # 设置console密码为abc123
    Router(config-line)#login # 启用密码，下次通过console登录时验证
退出到特权模式保存！
Router#write # 保存设备配置

不带电重启：
    Router#reload # 软重启
  • Console密码的破解
    • 第一步：硬重启（断电重启）


  • 重启时得到 "#####" 时，按住 ctrl + c 键打断引导过程，进入故障救援模式；
###########################
monitor: command "boot" aborted due to userinterrupt
rommon 1 >
    • 第二步，修改寄存器的值为 0x2142，使得设备下次开机不读取配置启动
rommon 1 > confreg 0x2142 # 修改寄存器值
rommon 2 > boot # 重启
    • 第三步，设备重启后由于不读取已保存的配置，所以是以空配置启动的


    • 第四步，将原先的配置文件 弄回来：
Router>enable
Router#copy startup-config running-config # 把保存的配置文件拷贝到当前正在运行的配置中
Destination filename [running-config]? 回车
    • 第五步，删除原有密码，更改现有密码：
Router(config)#line con 0
Router(config-line)#no password # 删除密码的时候，不需要知道密码是什么，直接删，直接删！
Router(config-line)#password 123 # 重新设置密码
    • 第六步：将寄存器的值修改回 0x2102，使得设备下次开机带有配置启动
Router(config)#config-register 0x2102
    • 第七步：保存设备配置
Router#wr
Building configuration...
[OK]

交换机密码破解及恢复

(1). 接线

  • RJ45 端设备的 Console 口；
  • USB 端接设备的 USB 口；

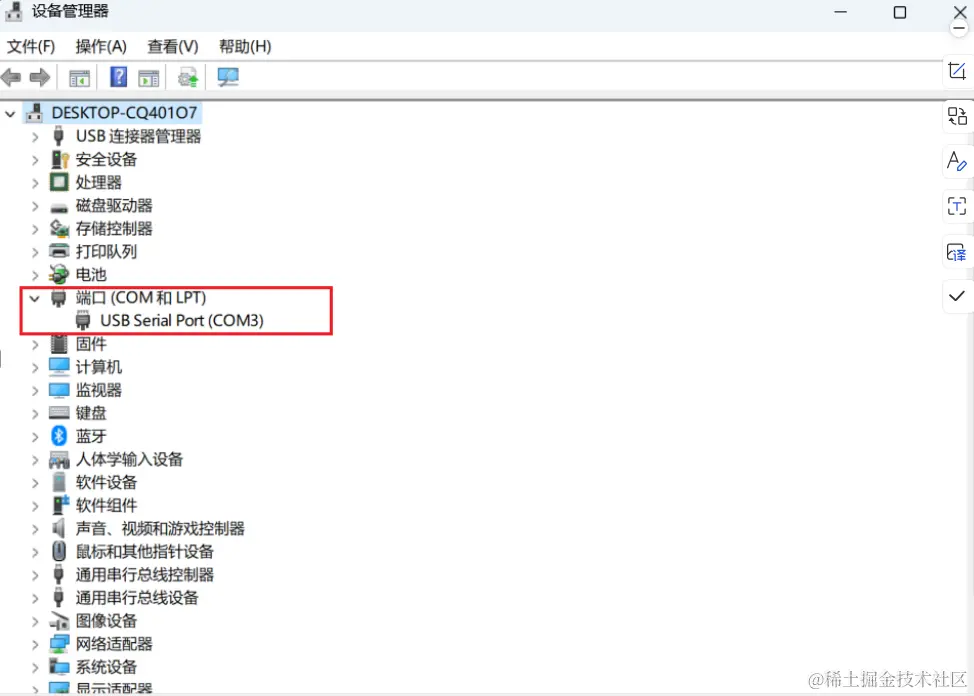

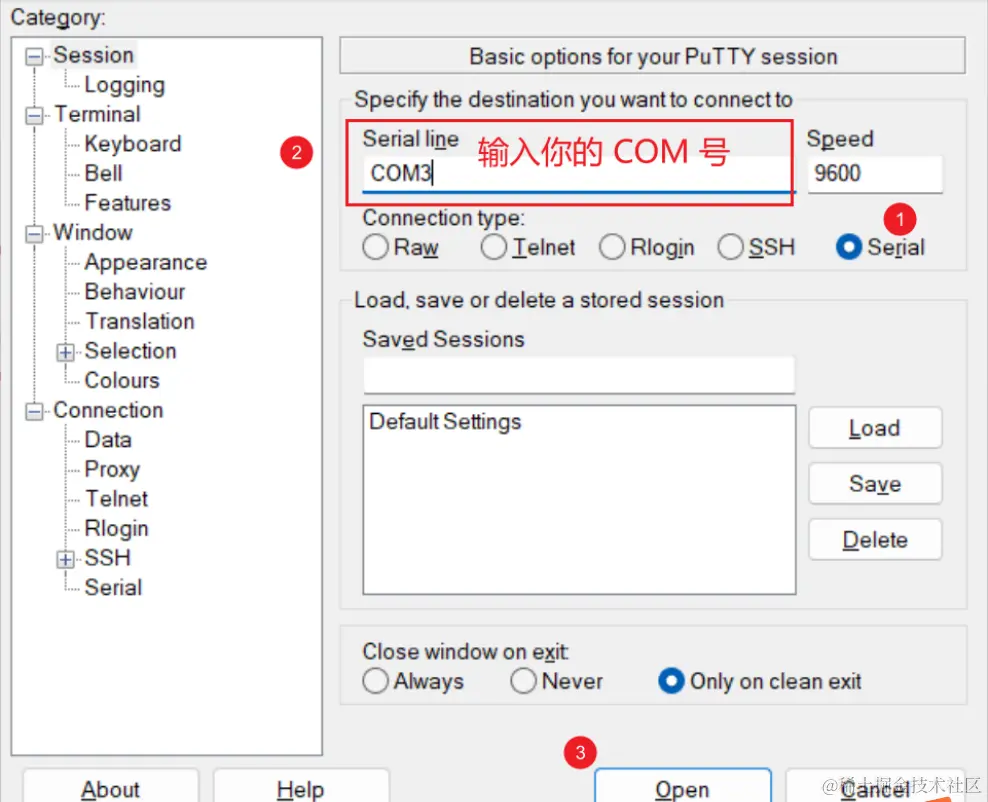

(2). 在电脑上查看端口

  • 打开设备管理器；

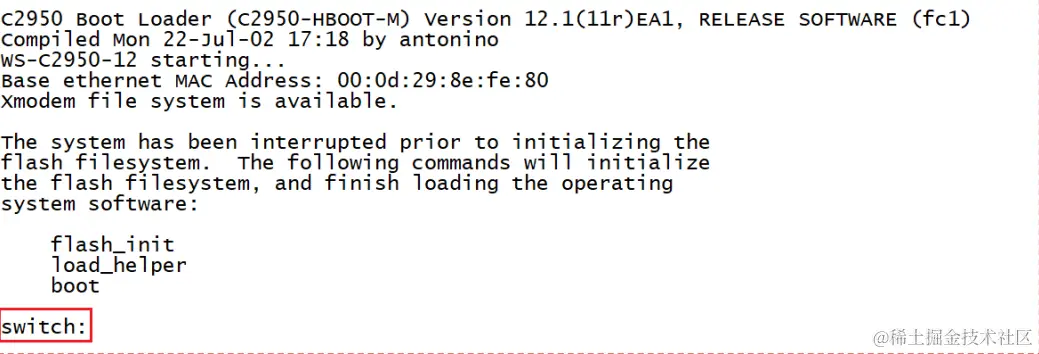

(3). 硬重启长按交换机上的 "Mode"

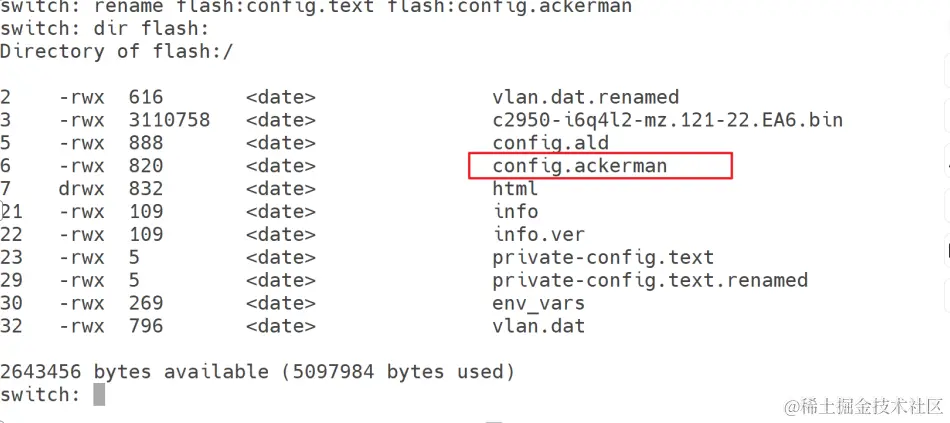

switch:dirflash:#查看flash目录下的所有内容（包括配置文件）
  • 交换机的配置文件是 config.text
switch:renameflash:config.text
flash:config.ackerman


switch:boot#重启设备

(4). 以空配置进入交换机后，拿回以前的配置文件

  • 特权模式下：
Switch#copyflash:config.ackermanrunning-config
Destinationfilename[running-config]?回车！
  • 全局配置模式下，删除密码：
Switch(config)#noenablepassword
Switch(config)#noenablesecret

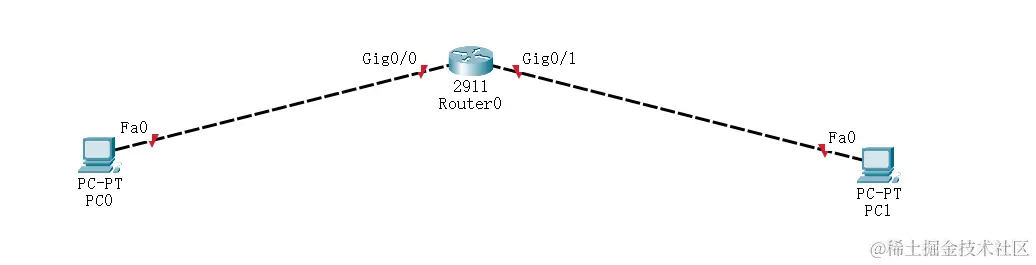

路由


Router(config)#int g0/0
Router(config-if)#ip add 192.168.1.1 255.255.255.0
Router(config-if)#no sh

Router(config-if)#int g0/1
Router(config-if)#ip add 192.168.2.1 255.255.255.0
Router(config-if)#no sh

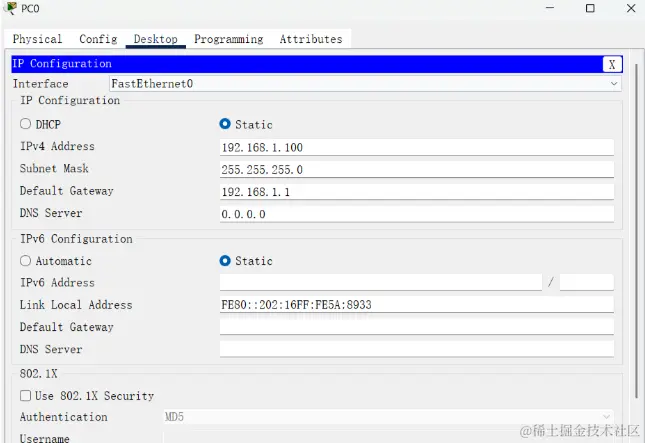

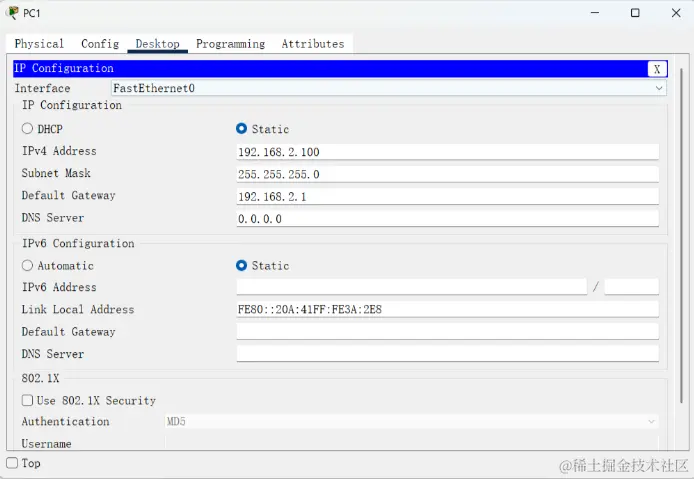

网关

  • 一个网络通向另一个网络的关口
  • PC即只具备同网络类通信的能力，如果跨网络了，就需要借助于网关
