title: 在sceneform中使用自定义材质 date: 2022-11-22 description: 本文档介绍如何使用filament工具编译材质
写在前面的话
Sceneform源于谷歌，现已存档。之后ThomasGorisse基于sceneform1.16之后维护过一段时间。现已停止更新。 本文档中的sceneform是基于谷歌存档的。自2020年6月起，一直在持续迭代中，相关描述可能与上述版本有变化，但官方文档依然可做重要参考。
- 借助 Sceneform，可以轻松地在 AR 应用和非 AR 应用中渲染逼真的 3D 场景，而无需学习 OpenGL。
- Sceneform基于filament，了解filament有助于使用Scenefrom。
本人从sceneform1.10的版本开始使用，至1.16版本存档。参考了众多私人开源的sceneform版本。基于此做了 EQ-Renderer，EQ-R是sceneform1.16版本的延续。
它包含sceneform_v1.16.0中九成接口，剔除了如sfb资源加载等已弃用的内容，扩展了视频背景视图(在实际使用中，我接入了无人机实时画面，替换ARCore、AREngine获取的相机画面)。 此外，解决了sceneform模型加载的内存泄漏问题、集成了AREngine和ORB-SLAM3、添加了场景坐标与地理坐标系（CGCS-2000）的转换方法。
本专栏主要介绍如何在AndroidStudio中使用它快速地进行AR开发。 抽空更新中...
重要参考
以下链接非常重要，因此就写在文档最前面了。
- filament材质说明 点我跳转 ，官方的材质说明文档 - filament材质说明 点我跳转 ，中文文档，jerkwin译 - filament编译流程 点我跳转 ，官方文档，包含了多平台编译filament的流程。 - sceneform自定义材质参考文档 点我跳转 ，目录结构较为直观，但部分内容已过时。
使用流程
本部分内容介绍如何快速地通过matc工具去编译一个材质，并在sceneform中使用。
前提条件

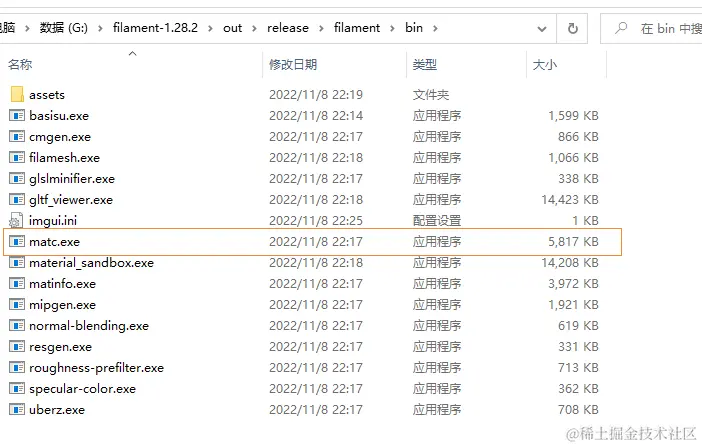

matc.exe是材质编译工具，它通过编译filament可得到。也可直接拷贝他人已编译好的。
生成matc的过程见后文描述
友情提示： - 配置环境变量后更方便
- matc工具的版本要与scenefrom的版本一致。
通过输入CMD命令查看 matc -v 若filament版本为1.12.x，则matc的版本为12 若filament版本为1.28.x，则matc的版本为28
编写材质
1. 新建一个后缀为.mat的文件 2. 输入如下内容，更多材质参考 filament材质说明 点我跳转
material {
"name" : "Material",
"parameters" : [
{
"type" : "float4",
"name" : "color"
},
{
"type" : "float4",
"name" : "emissive"
}
],
"requires" : [
"position",
"uv0"
],
"shadingModel" : "lit",
"blending" : "opaque",
doubleSided : true
}
fragment {
void material(inout MaterialInputs material) {
prepareMaterial(material);
material.baseColor = materialParams.color;
material.emissive = materialParams.emissive;
}
}
编译材质
sceneform和filament中加载自定义材质是filamat格式，在使用之前需要对mat文件进行编译。
1. 使用matc工具编译材质
输入如下命令：
matc --optimize-size --platform=mobile -o eqmat.filamat eqmat.mat
注：此处只需要移动端材质，因此platform选择mobile即可，这样编译结果体积更小。
2. 批量生成材质

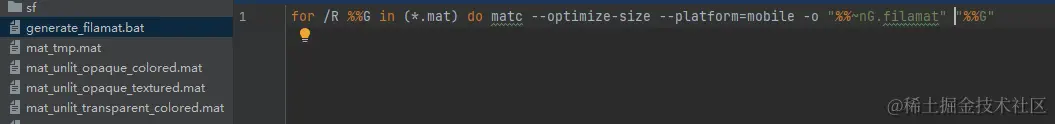

创建一个bat文件，内容如下：
for /R %%G in (*.mat) do matc --optimize-size --platform=mobile -o "%%~nG.filamat" "%%G"
执行bat文件，即可根据同级目录中所有mat文件，批量生成filamat文件
使用材质
1. 源码参考
sceneform中有个工厂类MaterialFactory，在源码中搜索该类。参考它的makeOpaqueWithColor(Context,Color)等方法即可。
2. 使用builder创建

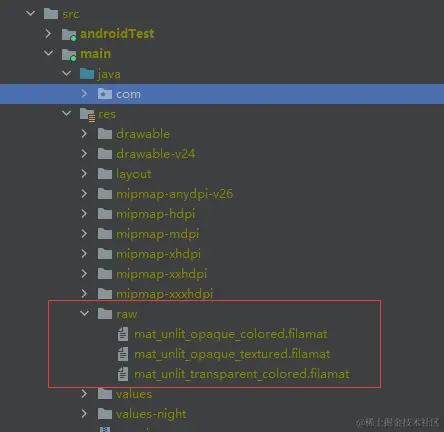

- 在res/目录下创建raw路径，将编译好的材质文件（*.filamat）拷贝至该路径下。
- 参考如下代码创建材质，得到mat对象后，使用mat对象去做后续诸如构建mesh等内容。
private Material mat;
Material.builder().setSource(this, R.raw.mat_unlit_opaque_colored).build()
.thenAccept(new Consumer<Material>() {
@Override
public void accept(Material material) {
mat = material;
//...
}
});
生成matc工具
按照 filament编译文档 ，通过编译filament即可得到完整的编译产物。
在out/release/filament/bin/路径下就包含了matc、cmgen、filamesh等工具（备注：默认根据文档操作，生成的路径是这样的，仅作参考）。
仅编译桌面工具的话，可参考如下流程。
编译环境
filament编译的官方描述
编译前，先确认环境中配置了以下内容：
- CMake 3.19 (or more recent) - clang 7.0 (or more recent) - ninja 1.10 (or more recent)
编译安卓aar，需要确认有以下环境： - Android Studio Arctic Fox or more recent - Android SDK - Android NDK 25.1 or higher
我的简易环境配置流程

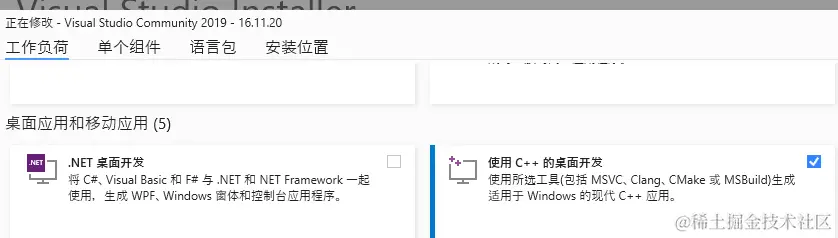

1. 安装AndroidStudio，安装SDK、NDK(编译filament1.28.x，使用的版本25.x，这里需要结合filament的版本来看，不同时期的会编译不过) 2. 安装VS，勾选C++桌面开发
3. 配置ninja
参考网友教程
- 配置python环境（我使用的3.7版本） - 执行python安装ninja，得到ninja.exe - 配置ninja.exe的环境变量

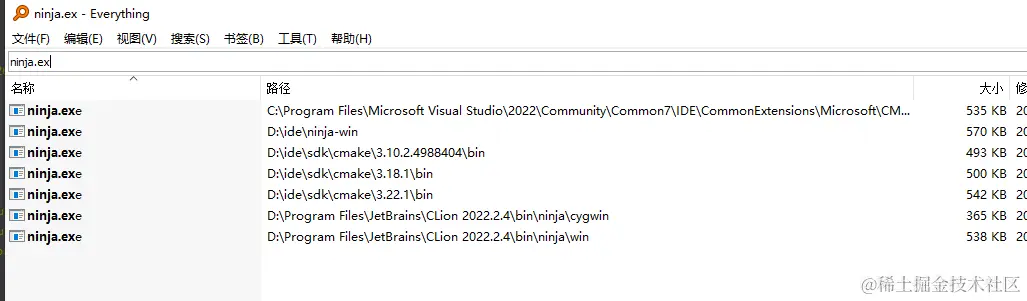

其实吧，若安装了AndroidStudio，安装了cmake，则在cmake\bin路径下，就有一个ninja.exe，使用cmake3.18之后版本的ninja，直接配置环境变量即可。
编译桌面工具
此处仅描述在Windows上编译桌面工具（matc），用于sceneform自定义材质的需求。
详细编译流程，参考安卓编译文档，实现在Windows上编译安卓产物。

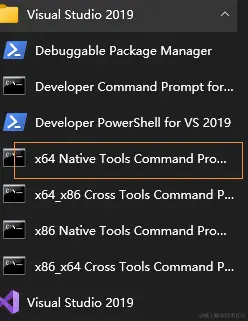

1. 使用x64 Native Tools Command Prompt for VS 2019
**踩坑记录 **
- 不要使用cmd和gitbash，编译不过 - 早时期的filament在VS 2022的该工具下，编译不过。使用VS2019的即可。 - 使用管理员权限打开，可避掉一些坑
2. 进入filament根目录，输入如下命令
mkdir out\cmake-release
cd out\cmake-release
cmake ^
-G Ninja ^
-DCMAKE_INSTALL_PREFIX=..\release\filament ^
-DFILAMENT_ENABLE_JAVA=NO ^
-DCMAKE_BUILD_TYPE=Release ^
..\..
编译完成后，在out\camke-release\目录下，存在一个build.ninja文件
3. 在在out\camke-release\目录下，执行如下命令
ninja matc resgen cmgen
也可执行命令
ninja install

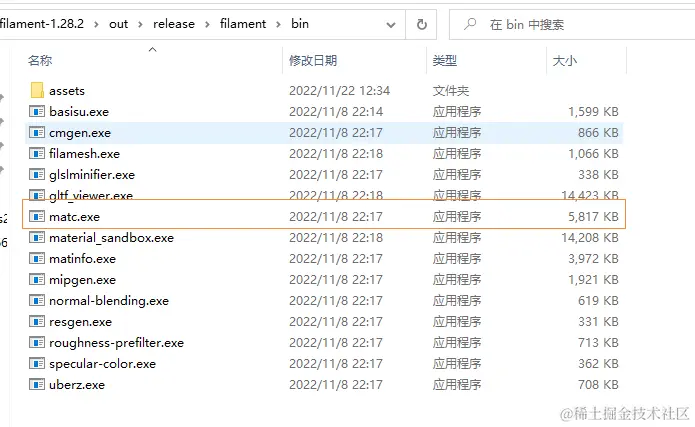

编译结束后，在out/release/目录下生成相应的编译产物。
4. 查看matc.exe工具

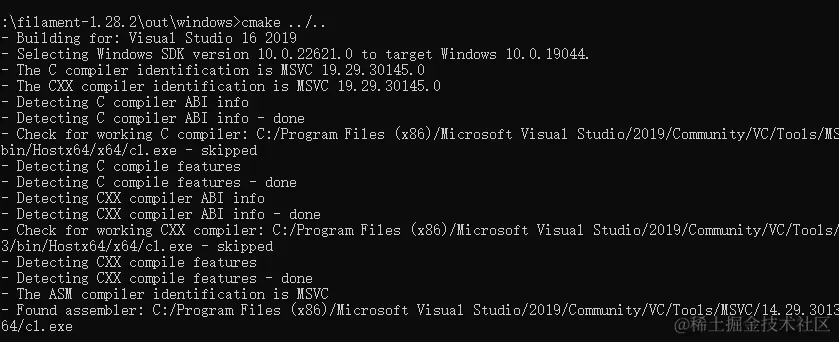

编译windows
1. 使用x64 Native Tools Command Prompt for VS 2019 ，进入filament根目录，输入如下命令，待编译结束
> mkdir out/windows
> cd out/windows
> cmake ../..

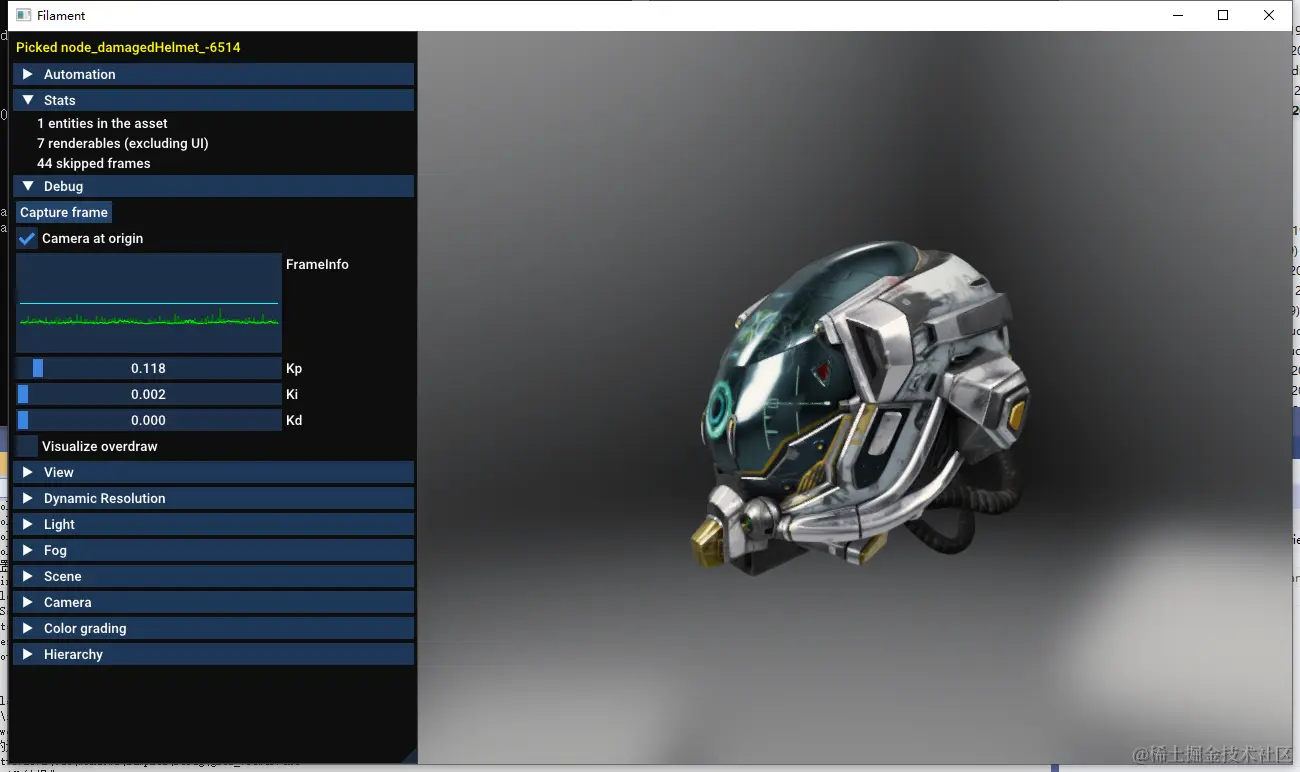

2. 在out/windows/通过VS打开TNT.sln工程，找到“gltf_viewer”，运行
