简介

EQ-Renderer是EQ基于sceneform（filament）扩展的一个用于安卓端的三维AR渲染器。

主要功能

它包含sceneform_v1.16.0中九成接口（剔除了如sfb资源加载等已弃用的内容），扩展了视频背景视图、解决了sceneform模型加载的内存泄漏问题、集成了AREngine和ORB-SLAM3、添加了场景坐标与地理坐标系（CGCS-2000）的转换方法。

注：由于精力有限，文档和示例都不完善。sceneform相关请直接参考谷歌官方文档，扩展部分接口说明请移步git联系。

相关链接

Git仓库

码云

EQ-R相关文档

配置环境

使用在线依赖

若使用离线依赖的方式，则跳过本节内容。

Maven配置

EQ-Renderer的maven仓库地址为：repo.eqgis.cn

根据AndroidSudio的版本，配置相应的AGP，这里我使用的gradle版本如下：

  • Android Gradle Plugin Version ：8.1.0
  • Gradle Version：8.0

在工程目录下修改settings.gradle文件，示例如下：

pluginManagement {
    repositories {
        google()
        mavenCentral()
        gradlePluginPortal()
        maven {
            allowInsecureProtocol = true
            url "http://repo.eqgis.cn"
        }
        maven {url "https://developer.huawei.com/repo" }
    }
}
dependencyResolutionManagement {
    repositoriesMode.set(RepositoriesMode.FAIL_ON_PROJECT_REPOS)
    repositories {
        google()
        mavenCentral()
        maven {
            allowInsecureProtocol = true
            url "http://repo.eqgis.cn"
        }
        maven {url "https://developer.huawei.com/repo" }
    }
}

rootProject.name = "EQ-Renderer Sample"
include ':app'

注意：后面若要引入AREngine，则这里需要配置华为的maven仓库。

不同版本的Gradle配置在配置Maven仓库时，有一定差异。 Gradle 7.0版本后，需参考Android官方对于Gradle版本与Gradle插件的配套关系，把Gradle插件版本也升级到7.0及以上。

其它版本的gradle配置，请参考之前写的文档：视频地图开发文档#不同版本的Gradle

引入相关依赖

eq-renderer：三维渲染器，基于filament eq-slam：slam算法库，当前版本（v1.0.2）使用的ORB-SLAM3，暂时仅支持arm-v8a。 opencv：图像处理 arcore：谷歌的AR服务 arengine：华为的AR服务

在模块的build.gradle文件中添加在线依赖，示例如下：

dependencies {
    //...

    //使用在线依赖
    implementation 'com.eqgis:eq-renderer:1.0.2'
    implementation 'com.eqgis:eq-slam:1.0.2'

    //引入opencv
    implementation 'org.opencv:opencv-v8a:4.5.5'

    //使用ARCore 和 AREngine （按需添加）
    implementation 'com.google.ar:core:1.39.0'
    //使用AREngine则额外添加下面依赖
    //华为仓库        maven {url "https://developer.huawei.com/repo/" }
    implementation 'com.huawei.hms:arenginesdk:3.7.0.3'
}

使用离线依赖

若已使用在线依赖的方式，则跳过本节内容。

下载AAR

EQ渲染器： eq-renderer

SLAM算法库： eq-slam

OpenCV(arm-v8a版本)： opencv-v8a

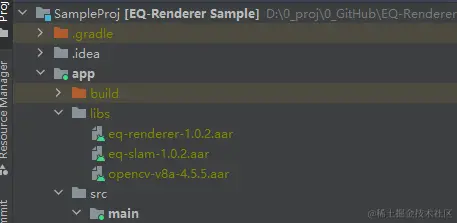

将相关库下载到本地，放入模块的/libs目录下，如图：

目录截图

然后再在build.gradle文件中引入

dependencies {
    //...

    //使用离线依赖
    implementation fileTree(dir: 'libs', include: ['*.aar', '*.jar'], exclude: [])
}

引入ARCore

PS：若没有用到ARCore，可不添加这个依赖

ARCore仍采用在线依赖的方式

    //使用ARCore 和 AREngine （按需添加）
    implementation 'com.google.ar:core:1.39.0'

引入AREngine

PS：若没有用到AREngine，可不添加这个依赖

AREngine仍采用在线依赖的方式，注意：使用AREngine，需要配置华为的maven仓库。参考上面的Maven配置。

    //使用AREngine则额外添加下面依赖
    //华为仓库settings.gradle中添加“ maven {url "https://developer.huawei.com/repo/" } ”
    implementation 'com.huawei.hms:arenginesdk:3.7.0.3'

接入ORB-SLAM

在之前的文档（在安卓端接入ORB-SLAM实现AR）中，简单地记录了接入ORB-SLAM3所学习的内容。

问答

问：

之前已经使用ARCore等方式已经实现了“AR桌面”应用，为什么还要去接入三方SLAM呢？

答：

“给一台任意（单目、多目、RGBD）的安卓设备，都能实现AR”这是我想做这件事的初衷，也是我想学习SLAM的目的。当然，最关键的是，不是所有手机都支持ARCore或AREngine，更别说不是手机的安卓设备了。

比如，在学习AOSP（Android Open Source Project) 的过程中。我修改了相关内容进行刷机，一个叫“EQ-Phone”的“手机”就产生了。而这台设备显然用不了ARCore/AREngine。

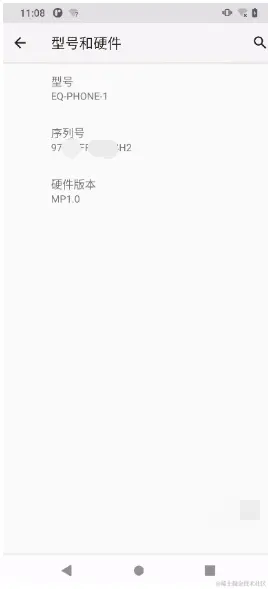

型号

EQ-Slam模块

简介

EQ-Slam(即EQ的slam模块)，当前是为了实现EQ-Renderer和ORB-SLAM3的对接，考虑到后续可能会接入其它SLAM，因此这里另起一个module。

功能

eq-slam模块主要实现了底层对ORB-SLAM3的调用、相机位姿计算（转为EQ-R采用的坐标系），并开出了相关Java接口。

关键类

  • SlamCore ：SLAM实例
  • SlamSettings ： SLAM配置
  • TrackingState ： 跟踪状态
  • CalibrationUtils ：相机标定工具

链接

AAR下载链接： repo.eqgis.cn/com/eqgis/e…

在线依赖

maven {
    allowInsecureProtocol = true
    url "http://repo.eqgis.cn"
}

    implementation 'com.eqgis:eq-slam:1.0.2'
    //需要引入opencv
    implementation 'org.opencv:opencv-v8a:4.5.5'

EQ-R中使用

这里以之前做的AR桌面应用程序为例。

AR桌面应用程序请参考之前的文档：使用EQ-Renderer实现AR桌面

修改前

ARSceneLayout基于ARCore\AREngine实现，创建ARSceneLayout对象即可构建一个空白的AR场景。

视图初始化：

  layout = new ARSceneLayout(this);//使用AR视图
  layout.addSceneUpdateListener(this::onUpdate);

跟踪状态判断：

//当初次检测到追踪状态时，重置相机姿态（可重置窗口显示位置）
TrackingState trackingState = ((ARSceneLayout) layout).getTrackingState();
if (trackingState == TrackingState.TRACKING){
    resetCameraPose();
}

修改后

现在替换为使用eq-slam，在引入“eq-slam”和“opencv”后，修改如下代码即可。

视图初始化：

EqSlamSceneLayout eqSlamSceneLayout = new EqSlamSceneLayout(this);//使用EqSLAM视图
eqSlamSceneLayout.setDrawPoints(false);//不绘制特征点
layout = eqSlamSceneLayout;

//layout = new ARSceneLayout(this);//使用ARCore视图
layout.addSceneUpdateListener(this::onUpdate);

跟踪状态判断：

if (layout instanceof ARSceneLayout){
    //当初次检测到追踪状态时，重置相机姿态（可重置窗口显示位置）
    TrackingState trackingState = ((ARSceneLayout)layout).getTrackingState();
     if (trackingState == TrackingState.TRACKING){
         resetCameraPose();
     }
}else if (layout instanceof EqSlamSceneLayout){
    com.eqgis.slam.core.TrackingState state = ((EqSlamSceneLayout) layout).getTrackingState();
    if (state == com.eqgis.slam.core.TrackingState.TRACKING){
        resetCameraPose();
    }
}

运行效果对比

实测时，采用ORB-SLAM创建的AR场景与使用ARCore创建的场景相比，在显示上效果无明显差别。

这里为做区分，在SLAM创建的场景中绘制了实时检测的特征点。

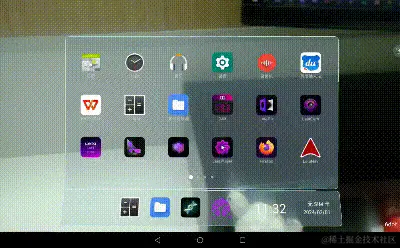

ARCore

注：以下图片经过压缩处理

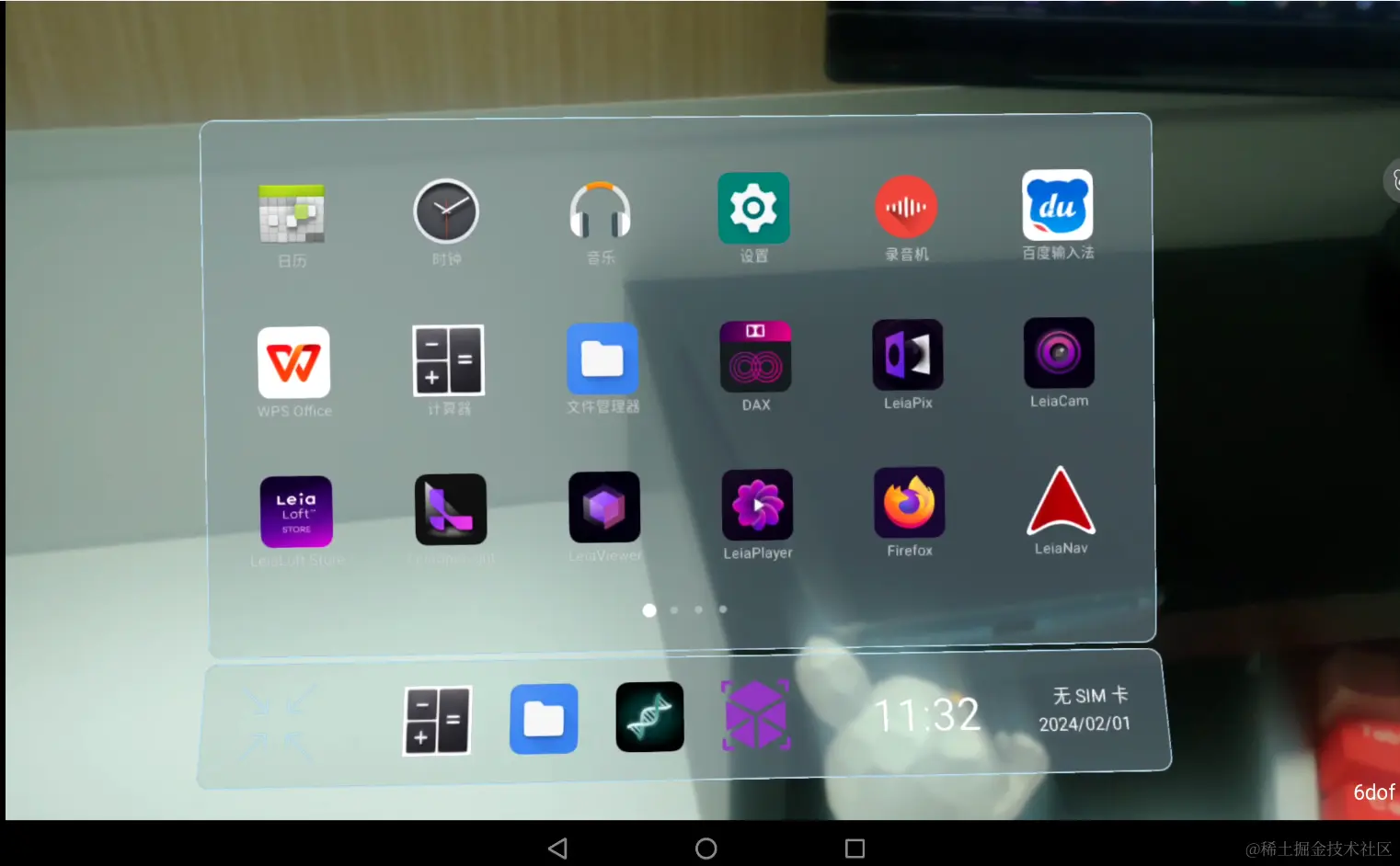

ARCore

ARCore

非全屏-SLAM

注：以下图片经过压缩处理

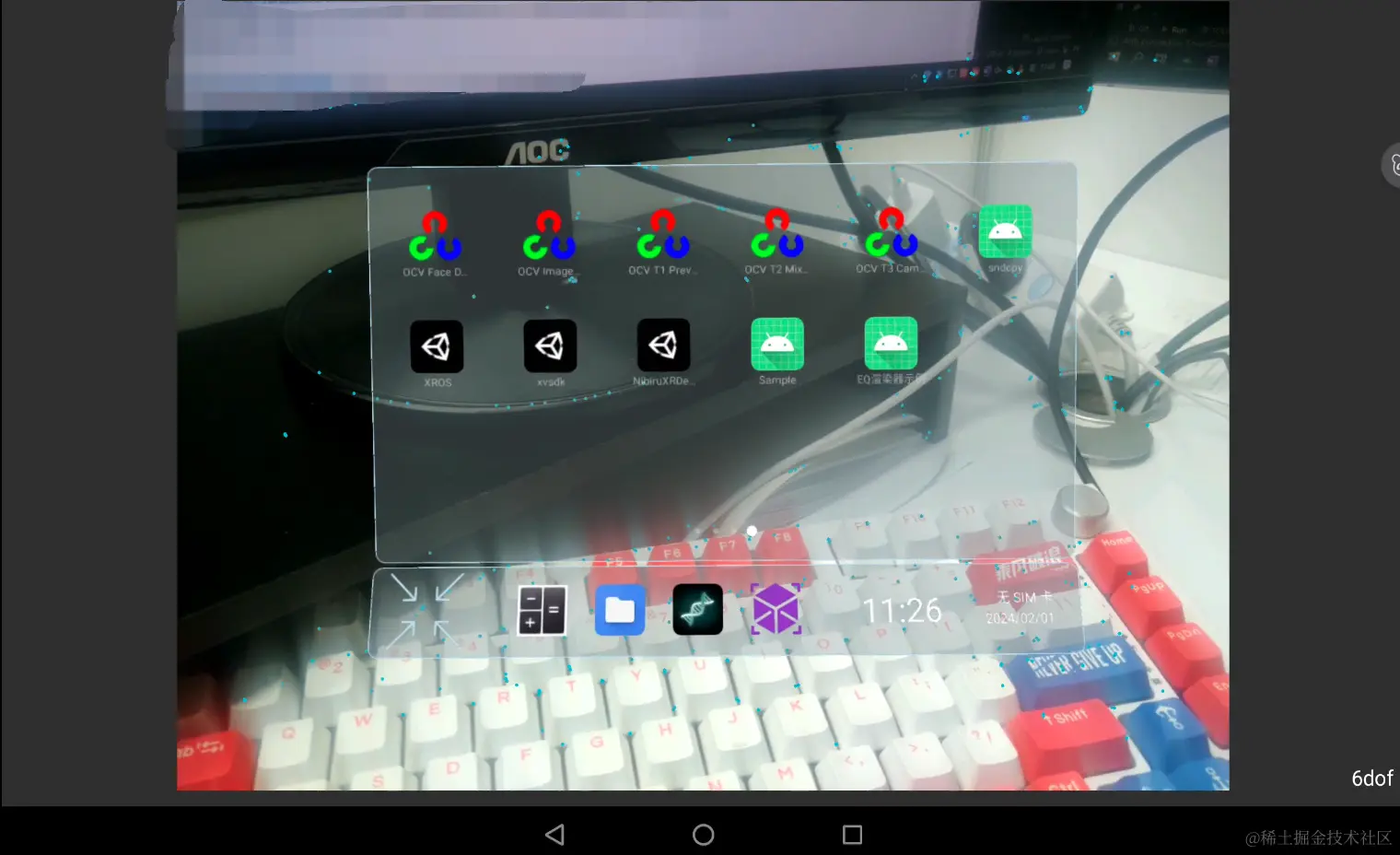

非全屏模式

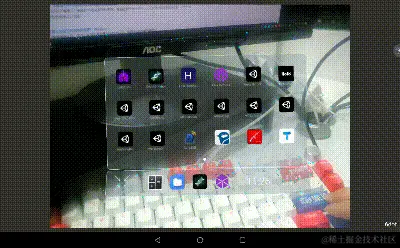

非全屏模式

全屏-SLAM

注：以下图片经过压缩处理

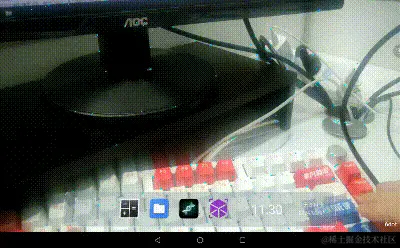

全屏模式

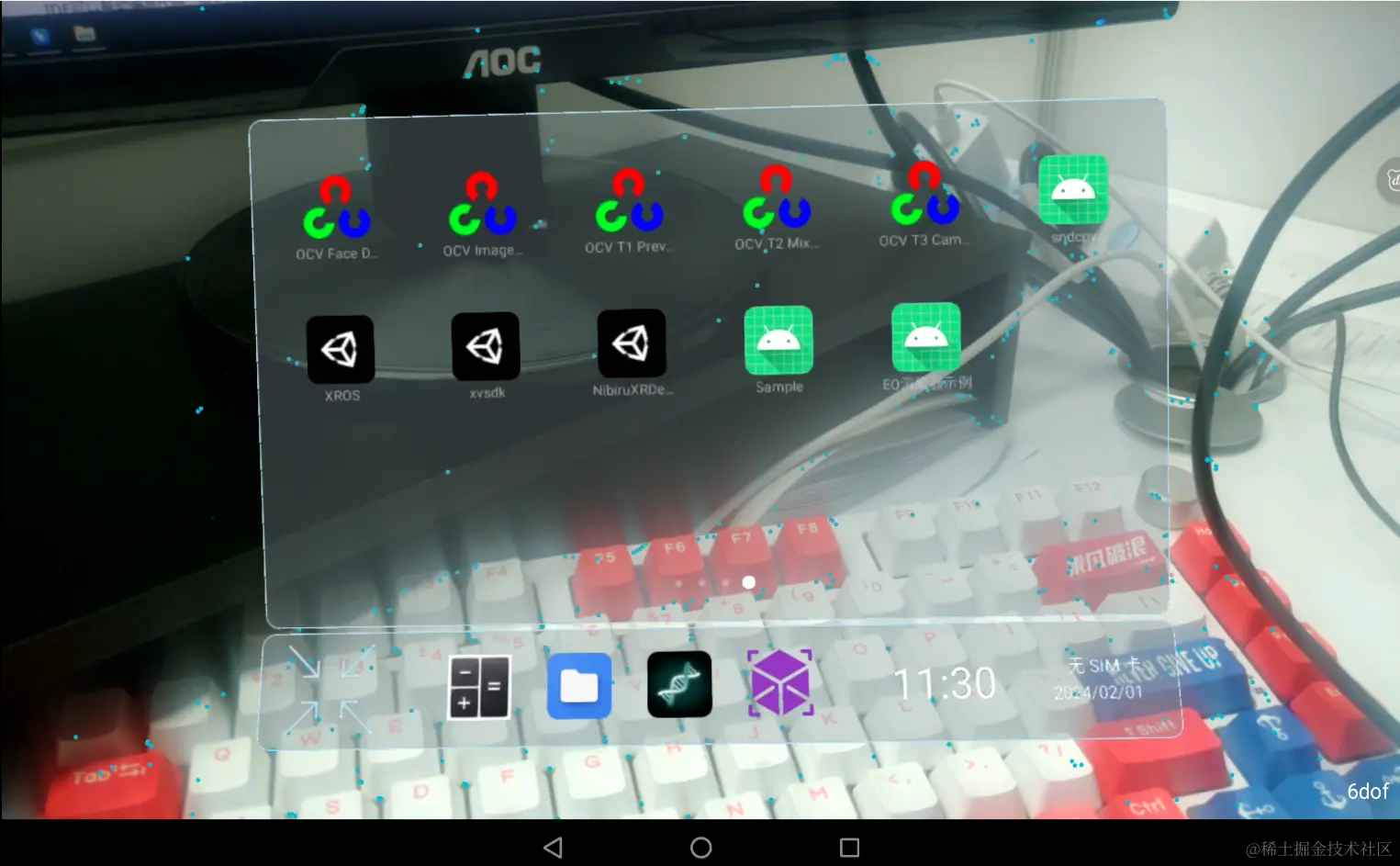

全屏模式
