通过一个具体的HTTP请求实例快速理解TCP/IP通信传输流!

654 阅读1分钟

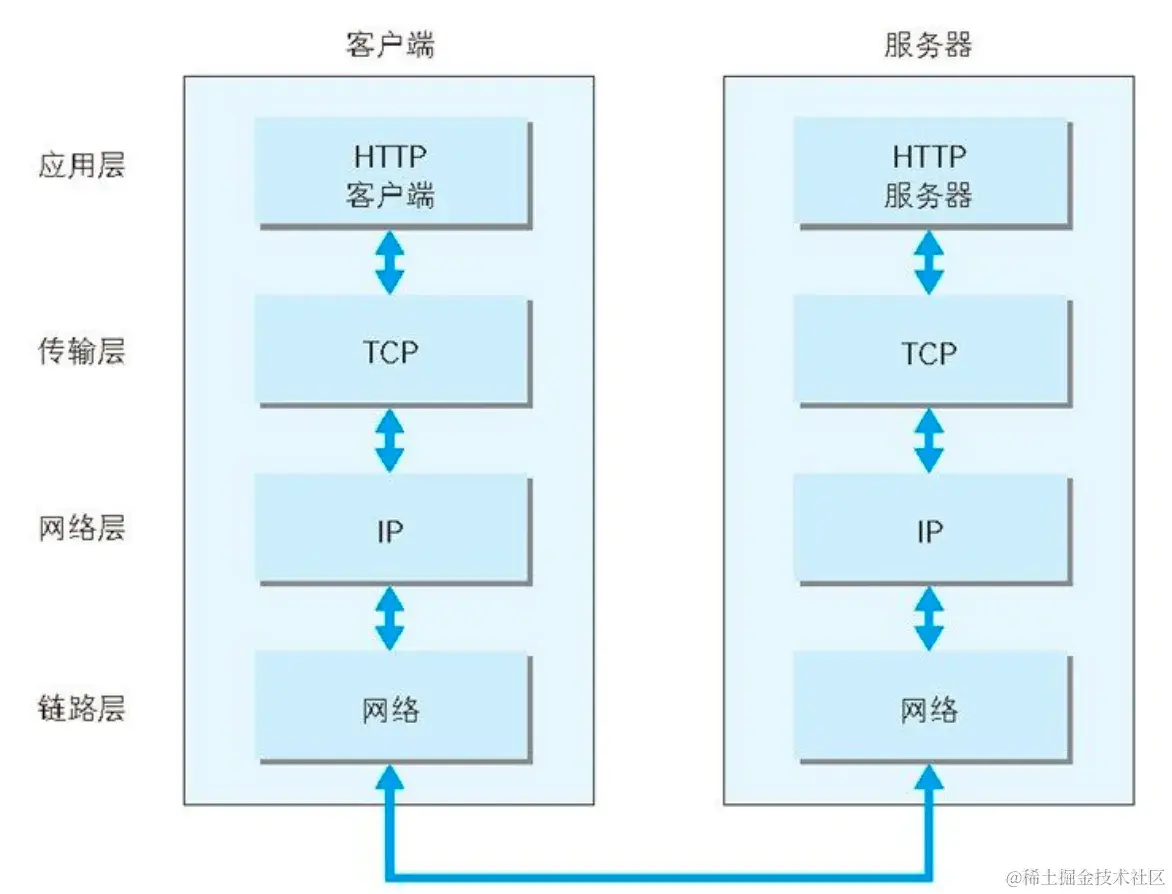

重拾图解HTTPimage.png 对于1.3.3章节中TCP/IP通信传输流的原文表述通过与一个具体的HTTP请求例子结合,发现理解起来非常清晰明了,记录一下。


我们用 HTTP 举例来说明,首先作为发送端的客户端在应用层(HTTP 协议)发出一个想看某个 Web 页面的 HTTP 请求。

应用层:HTTP 客户端生成 HTTP 请求报文并将其传递给传输层。

例如:

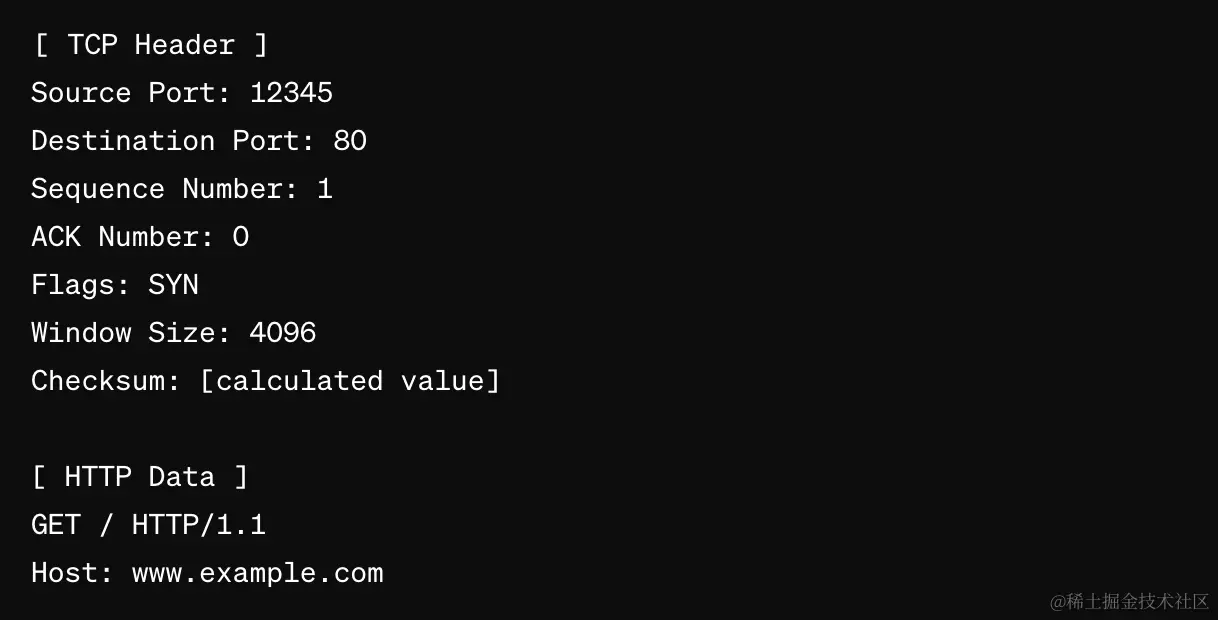

image.png 接着,为了传输方便, 在传输层(TCP 协议) 把从应用层处收到的数据(HTTP请求报文)进行分割,并在各个报文上打上标记序号及端口号后转发给网络层

例如:

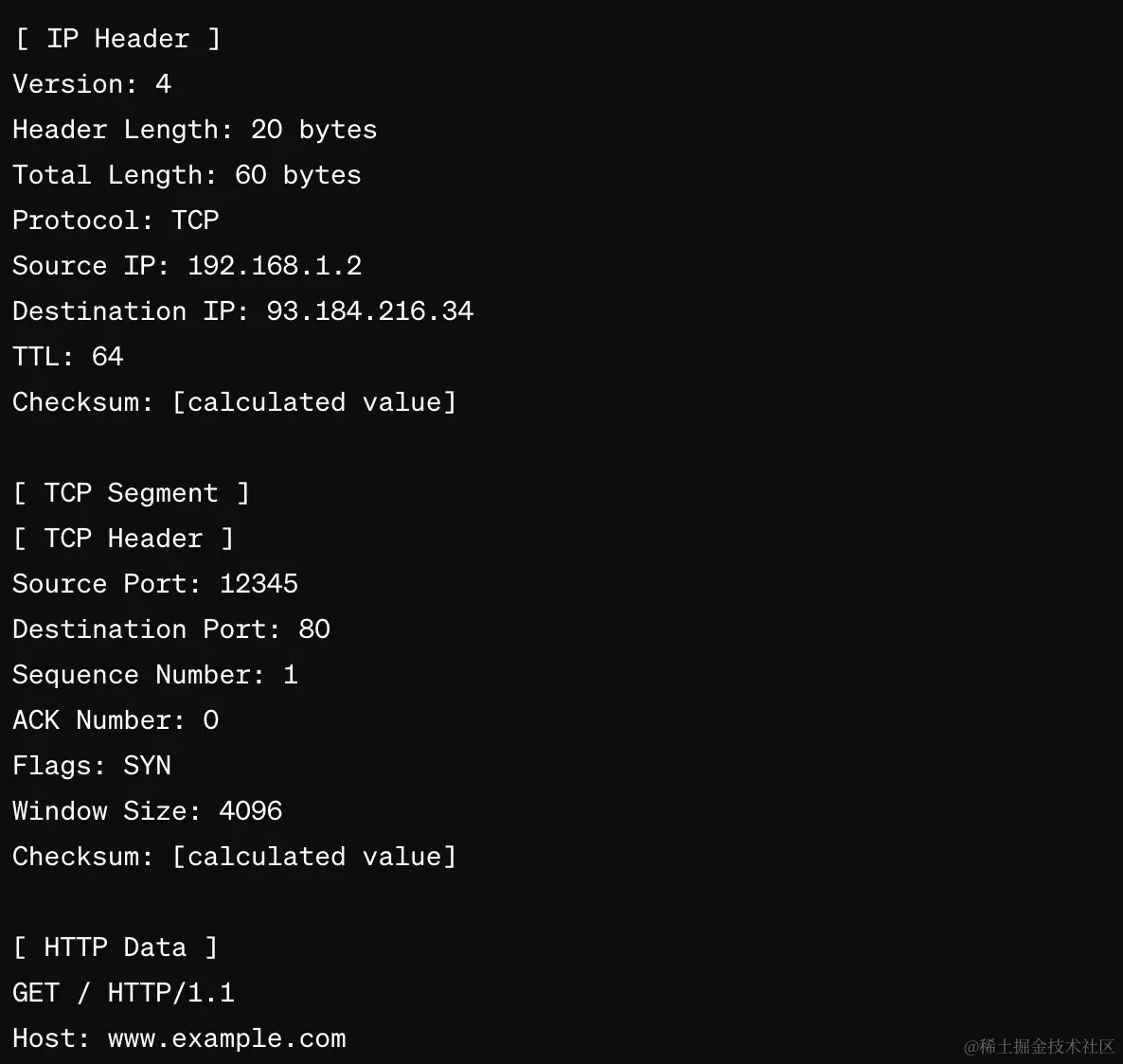

网络层(IP 协议): 增加作为通信目的地的MAC 地址后转发给链路层。

例如:

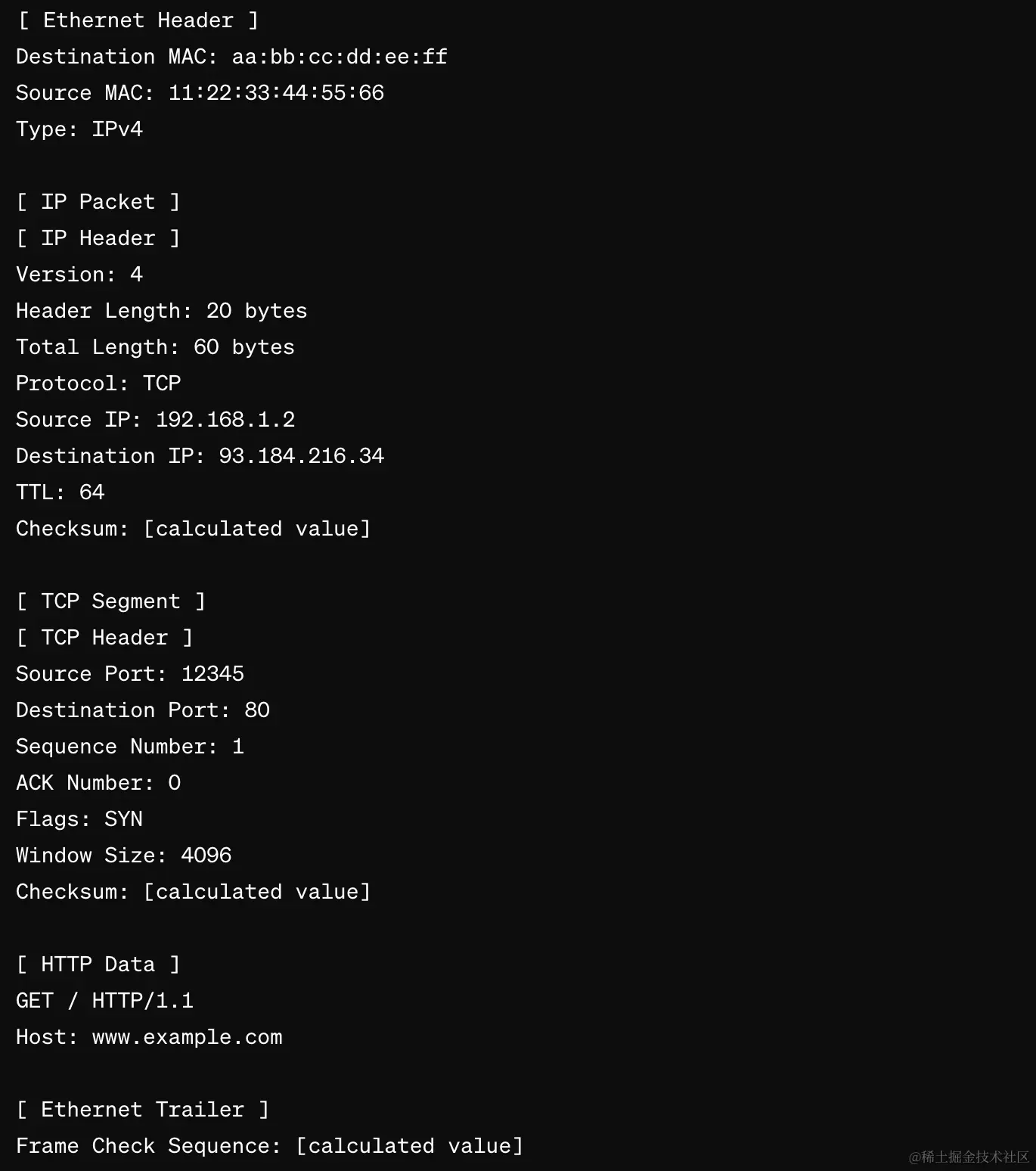

在链路层: 将包被封装到一个以太网帧中,并附加了必要的链路层首部和尾部信息。

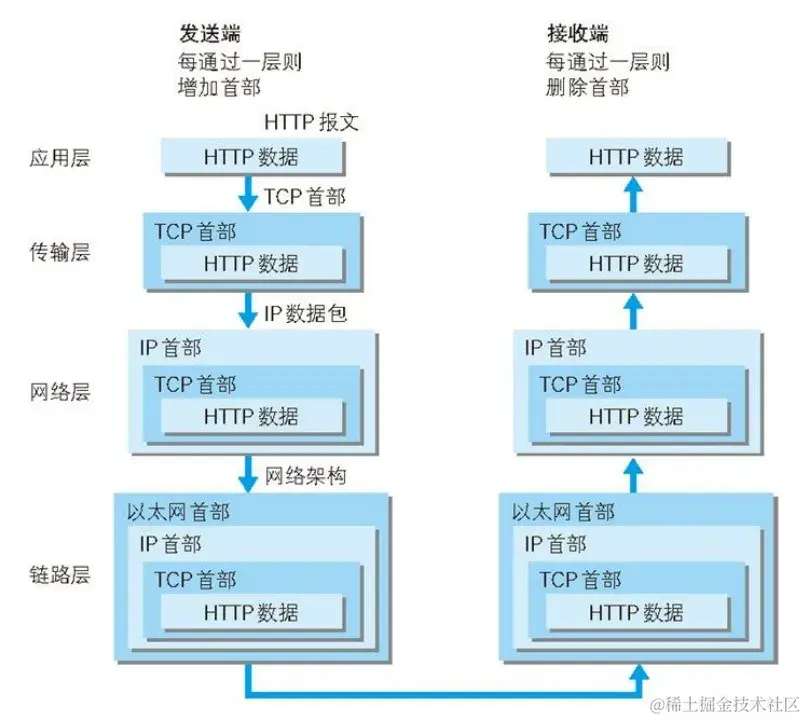

最终传输流:
