全流程图
基础知识介绍

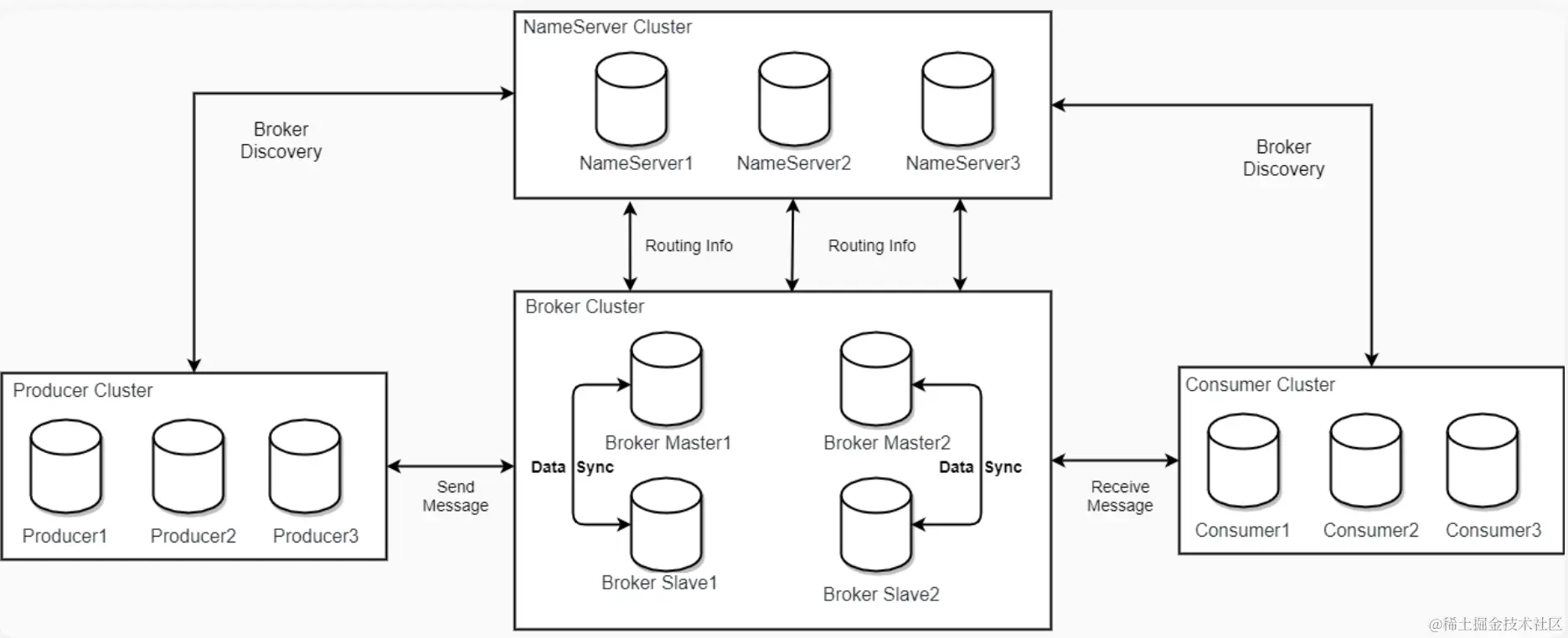

RocketMQ 4.9.x 部署模型图
生产者 Producer
发布消息的角色。Producer通过 MQ 的负载均衡模块选择相应的 Broker 集群队列进行消息投递，投递的过程支持快速失败和重试。
消费者 Consumer
消息消费的角色。
- 支持以推（push），拉（pull）两种模式对消息进行消费。
- 同时也支持集群方式和广播方式的消费。
- 提供实时消息订阅机制，可以满足大多数用户的需求。
名字服务器 NameServer
NameServer是一个简单的 Topic 路由注册中心，支持 Topic、Broker 的动态注册与发现。
主要包括两个功能：
- Broker管理，NameServer接受Broker集群的注册信息并且保存下来作为路由信息的基本数据。然后提供心跳检测机制，检查Broker是否还存活；
- 路由信息管理，每个NameServer将保存关于 Broker 集群的整个路由信息和用于客户端查询的队列信息。Producer和Consumer通过NameServer就可以知道整个Broker集群的路由信息，从而进行消息的投递和消费。
NameServer通常会有多个实例部署，各实例间相互不进行信息通讯。Broker是向每一台NameServer注册自己的路由信息，所以每一个NameServer实例上面都保存一份完整的路由信息。当某个NameServer因某种原因下线了，客户端仍然可以向其它NameServer获取路由信息。
代理服务器 Broker
Broker主要负责消息的存储、投递和查询以及服务高可用保证。
NameServer几乎无状态节点，因此可集群部署，节点之间无任何信息同步。Broker部署相对复杂。
在 Master-Slave 架构中，Broker 分为 Master 与 Slave。一个Master可以对应多个Slave，但是一个Slave只能对应一个Master。Master 与 Slave 的对应关系通过指定相同的BrokerName，不同的BrokerId 来定义，BrokerId为0表示Master，非0表示Slave。Master也可以部署多个。
CommitLog
用于存储消息的文件，放在${ROCKET_HOME}/store 目录下
消息主体以及元数据的存储主体，存储Producer端写入的消息主体内容,消息内容不是定长的。单个文件大小默认1G ，文件名长度为20位，左边补零，剩余为起始偏移量，比如00000000000000000000代表了第一个文件，起始偏移量为0，文件大小为1G=1073741824；当第一个文件写满了，第二个文件为00000000001073741824，起始偏移量为1073741824，以此类推。消息主要是顺序写入日志文件，当文件满了，写入下一个文件；
-
顺序写入，随机读写
-
消息只要被写入到commitLog后就不会丢失
-
消息是非定长的
-
每个文件大小默认为1GB
-
文件命名是以commitLog起始偏移量命名的
ConsumerQueue
消息消费队列，引入的目的主要是提高消息消费的性能，由于RocketMQ是基于主题topic的订阅模式，消息消费是针对主题进行的，如果要遍历commitlog文件中根据topic检索消息是非常低效的。Consumer即可根据ConsumeQueue来查找待消费的消息。其中，ConsumeQueue（逻辑消费队列）作为消费消息的索引，保存了指定Topic下的队列消息在CommitLog中的起始物理偏移量offset，消息大小size和消息Tag的HashCode值。consumequeue文件可以看成是基于topic的commitlog索引文件，故consumequeue文件夹的组织方式如下：topic/queue/file三层组织结构，具体存储路径为：$HOME/store/consumequeue/{topic}/{queueId}/{fileName}。同样consumequeue文件采取定长设计，每一个条目共20个字节，分别为8字节的commitlog物理偏移量、4字节的消息长度、8字节tag hashcode，单个文件由30W个条目组成，可以像数组一样随机访问每一个条目，每个ConsumeQueue文件大小约5.72M；
IndexFile
IndexFile（索引文件）提供了一种可以通过key或时间区间来查询消息的方法。Index文件的存储位置是：$HOME \store\index${fileName}，文件名fileName是以创建时的时间戳命名的，固定的单个IndexFile文件大小约为400M，一个IndexFile可以保存 2000W个索引，IndexFile的底层存储设计为在文件系统中实现HashMap结构，故rocketmq的索引文件其底层实现为hash索引。
