问题标题

VChart如何给离散数据配置渐变色？

问题描述

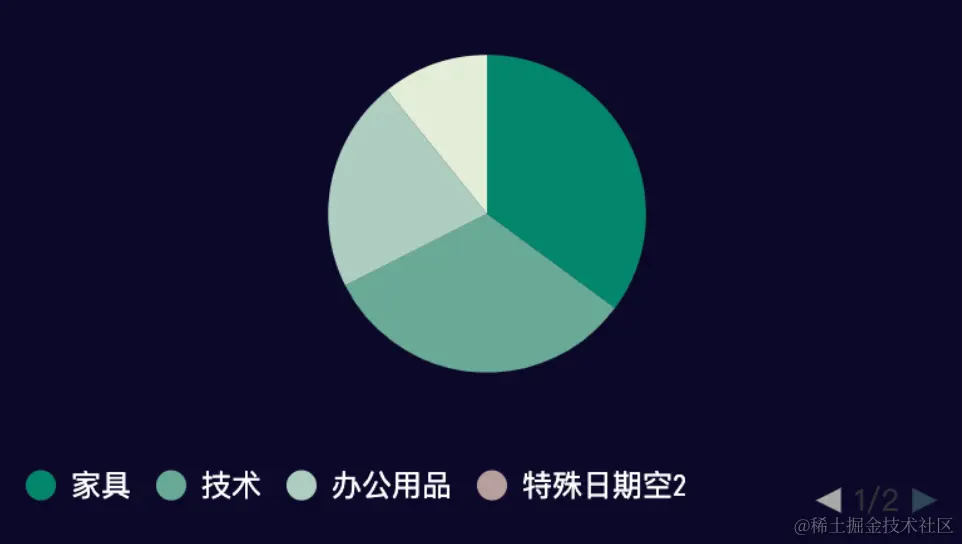

我希望给不同数值的图元设置插值渐变的颜色，如下图的案例，每个扇区的颜色具有差值关系。

解决方案

可以通过自定义颜色映射来实现。首先，您需要通过scales来声明映射关系，其中id表示映射的唯一索引，field表示数据映射字段，color表示映射的目标颜色, 您可以在这里配置具有插值的颜色色板。

  color: {
    id: 'color',
    type: 'linear',
    range: ['#1664FF', '#B2CFFF', '#1AC6FF', '#94EFFF'],
    domain: [
      {
        dataId: 'id0',
        fields: ['value']
      }
    ]
  },

其次，您需要在扇区图元的样式中关联映射。其中scale表示关联的映射id, field表示数据映射字段/

fill: {
    scale: 'color',
    field: 'value'
  }

代码示例

const pieData = [
  { type: 'oxygen', value: '46.60' },
  { type: 'silicon', value: '27.72' },
  { type: 'aluminum', value: '8.13' },
  { type: 'iron', value: '5' },
  { type: 'calcium', value: '3.63' },
  { type: 'sodium', value: '2.83' },
  { type: 'potassium', value: '2.59' },
  { type: 'others', value: '3.5' }
];
const spec = {
  type: 'pie',
  data: [
    {
      id: 'id0',
      values: pieData
    }
  ],
  outerRadius: 0.8,
  innerRadius: 0.5,
  padAngle: 0.6,
  valueField: 'value',
  categoryField: 'type',
  color: {
    id: 'color',
    type: 'linear',
    range: ['#1664FF', '#B2CFFF', '#1AC6FF', '#94EFFF'],
    domain: [
      {
        dataId: 'id0',
        fields: ['value']
      }
    ]
  },
  pie: {
    style: {
      cornerRadius: 10,
      fill: {
        scale: 'color',
        field: 'value'
      }
    }
  },
  legends: {
    visible: true,
    orient: 'left',
    data: (data, scale) => {
      return data.map(datum => {
        const pickDatum = pieData.find(pieDatum => pieDatum.type === datum.label);

        datum.shape.fill = scale?.scale?.(pickDatum?.value);
        return datum;
      });
    }
  },
  label: {
    visible: true
  }
};

const vchart = new VChart(spec, { dom: CONTAINER_ID });
vchart.renderSync();

// Just for the convenience of console debugging, DO NOT COPY!
window['vchart'] = vchart;

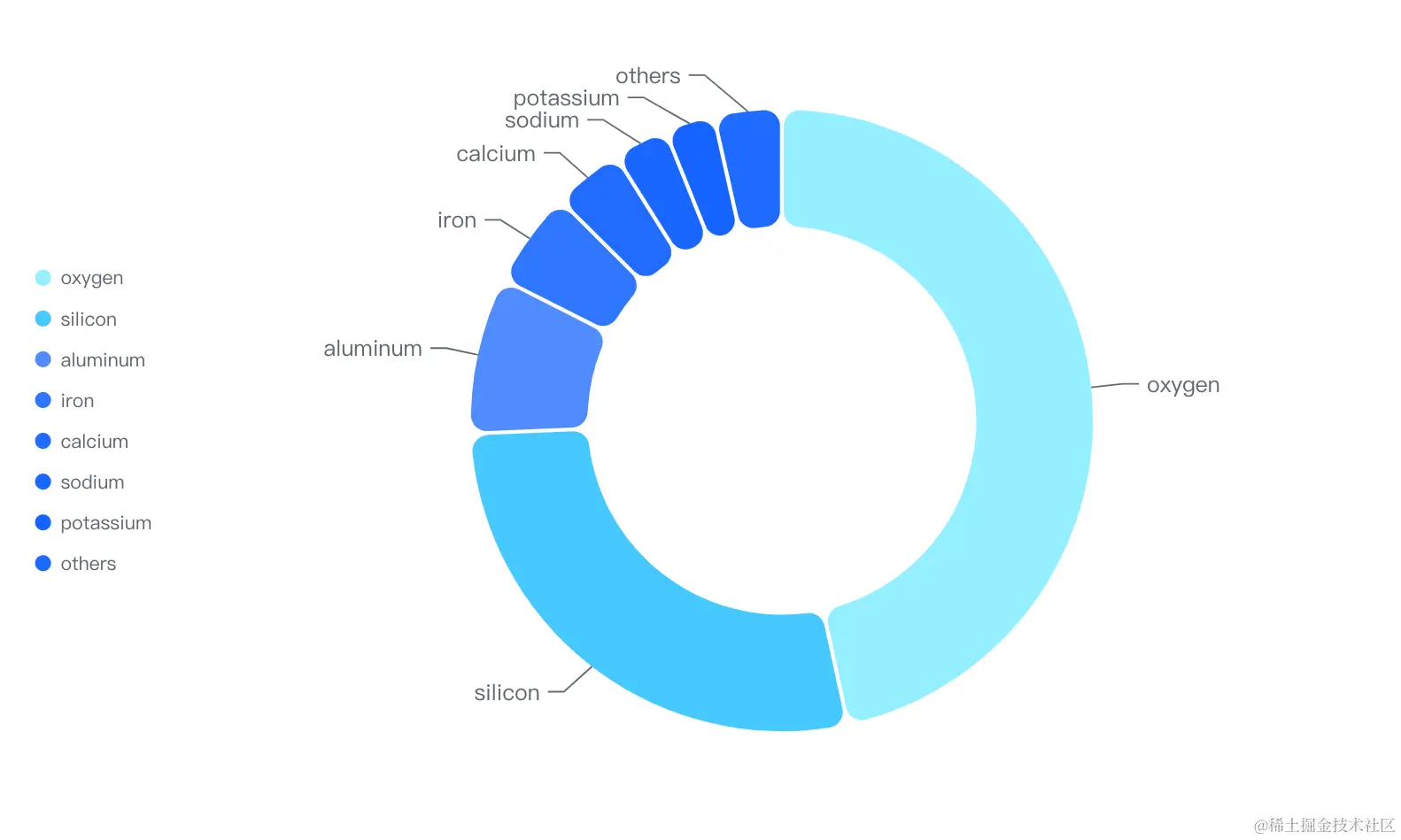

结果展示

在线效果参考：www.visactor.io/vchart/demo…
