用 GoHugo 和 TailwindCSS 实现“活跃热力图”

两万天
636 阅读5分钟

1 目标效果

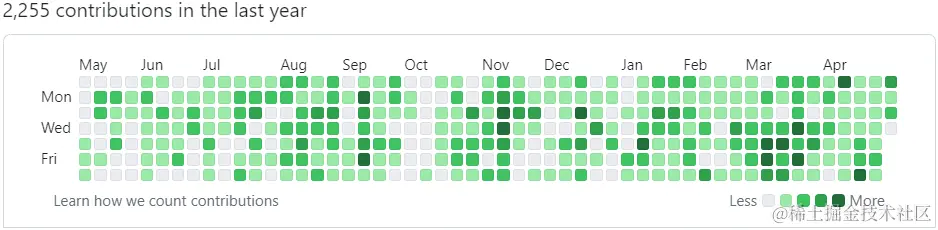

举个例子，Github 中的热力图大家最熟悉了。我们根据热力图中不同方块颜色，可以了解作者在社区的活跃程度，是一种很好的可视化工具。


在Hugo中，如果能可视化文章的更新活动，可以让读者对网站的更新动态有更具体的了解，因此我们看到热力图是比较有实用价值的，下面我们来看看我是如何实现该模块的。

2 获取总天数

想要绘制的方格子，首先我们计算需要多少个数据，写出 DaysMount_XMonthesBefore 方法如下，用以计算要显示的天数。

{{ define "partials/DaysMount_XMonthesBefore.html" }}
    {{ $x_mon_bef := int .x_mon_bef }}
    {{ $DaysMount := time.Now.Sub (time.Now.AddDate 0 $x_mon_bef 0)}}
    {{ return (div ($DaysMount).Hours 24) }}
{{ end }}

1.1 封装函数

使用 Hugo 提供的 partials 封装函数，该函数的作用是获取要显示的天数。

1.2 传入参数

$x_mon_bef := int .x_mon_bef 语句用于接收输入的参数，含义为“从前X个月的第1天开始计算到今天的天数”，如X为1，假设今天是5月2日，则获取的是4月1日到5月2日的总天数。

1.3 计算时间差

time.Now.AddDate 函数表示当前时间加上给定的量，Hugo文档对该方法的描述如下：

{{ $d := "2022-01-01" | time.AsTime }}
{{ $d.AddDate 0 0 1 | time.Format "2006-01-02" }} → 2022-01-02
{{ $d.AddDate 0 1 1 | time.Format "2006-01-02" }} → 2022-02-02
{{ $d.AddDate 1 1 1 | time.Format "2006-01-02" }} → 2023-02-02
{{ $d.AddDate -1 -1 -1 | time.Format "2006-01-02" }} → 2020-11-30

time.Now.Sub 函数计算当前时间和给定X个月之前的第一天之间的时间差，返回类型见如下：

{{ $t1 := time.AsTime "2023-01-27T23:44:58-08:00" }}
{{ $t2 := time.AsTime "2023-01-26T22:34:38-08:00" }}
{{ $t1.Sub $t2 }} → 25h10m20s

1.4 返回日期差

对于 25h10m20s 这种形式的返回，使用 div ($DaysMount).Hours 24 函数计算天数并返回变量。

2 绘制方格子

现在我们获得了总共有多少个方格子，下面我们依次把它们画出来。

{{ $x_mon_bef := -3 }}
{{ range seq 0 (partial "DaysMount_XMonthesBefore.html" (dict "x_mon_bef" $x_mon_bef)) }}

{{ end }}

{{ define "partials/DaysMount_XMonthesBefore.html" }}
    {{ $x_mon_bef := int .x_mon_bef }}
    {{ $DaysMount := time.Now.Sub (time.Now.AddDate 0 $x_mon_bef 0)}}
    {{ return (div ($DaysMount).Hours 24) }}
{{ end }}

2.1 先画出来所有格子再说

想到我们需要表格形式绘制方格，如果使用 table 会有大量的 tr 和 td ，且我们是遍历的日期，日期之间的层级关系很难组织（画完这个 tr 中的 td 又要转到下一个 tr 中的 td ，之后再回到这个 tr 中的 td ，这是一件很麻烦的事），因此这里使用 grid 组织格子。

我在样式层使用了 TailwindCSS，这是一个很方便的库，把 CSS 样式组织到了类中，如果你要读懂我下面的代码，应该对 TailwindCSS 有些了解。

{{/*  .../input.css  # this is input file of tailwindcss  */}}
.card{
    @apply bg-white border shadow-md rounded-lg
}


{{/*  .../partials/calendar.html  */}}
<div class="card w-[400px] h-80">
    <div class="square-month grid grid-rows-7 gap-1  p-3">
        {{ $x_mon_bef := -1 }}
        {{ range seq 0 (partial "DaysMount_XMonthesBefore.html" (dict "x_mon_bef" $x_mon_bef)) }}

        {{ end }}
    </div>
</div>

{{ define "partials/DaysMount_XMonthesBefore.html" }}
    {{ $x_mon_bef := int .x_mon_bef }}
    {{ $DaysMount := time.Now.Sub (time.Now.AddDate 0 $x_mon_bef 0)}}
    {{ return (div ($DaysMount).Hours 24) }}
{{ end }}

下面我们把方格子的渲染写入循环，每个循环渲染一个小方格子。

{{/*  .../input.css  # this is input file of tailwindcss  */}}
.card{
    @apply bg-white border shadow-md rounded-lg
}
.square{
    @apply w-[16px] h-[16px] overflow-visible rounded-sm shadow-inner;
}
.square-level0{
    @apply bg-gray-200 shadow-gray-400/50  hover:shadow-gray-400/50
}

{{/*  .../partials/calendar.html  */}}
<div class="card w-[400px] h-80">
    <div class="square-month grid grid-rows-7 gap-1  p-3">
        {{ $x_mon_bef := -1 }}
        {{ range seq 0 (partial "DaysMount_XMonthesBefore.html" (dict "x_mon_bef" $x_mon_bef)) }}
        <div class="square square-level0 overflow-hidden">
            {{ . }}
        </div>
        {{ end }}
    </div>
</div>

{{ define "partials/DaysMount_XMonthesBefore.html" }}
    {{ $x_mon_bef := int .x_mon_bef }}
    {{ $DaysMount := time.Now.Sub (time.Now.AddDate 0 $x_mon_bef 0)}}
    {{ return (div ($DaysMount).Hours 24) }}
{{ end }}

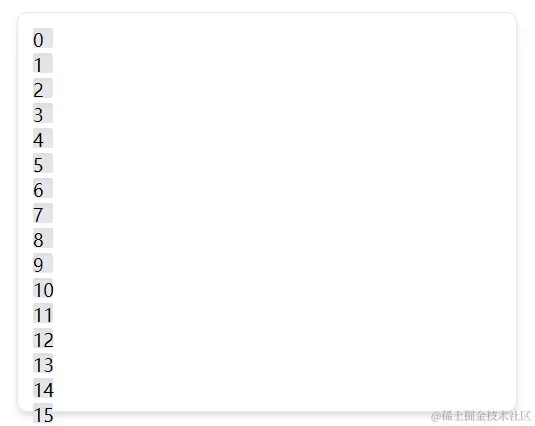

我们可以看到代码运行的效果如下：


2.2 设置格子的行和列

所有的格子都从第一行直接排到了最后一行，我们想把格子按照 grid 排列，即给定其 grid-rows-start 和 grid-column-start 值。

观察我们的目标效果图可以知道，我们需要 7 行，每一行都是相同的星期几，比如第一行都是星期日，第二行都是星期六；而每一列就是一周，从星期日、星期六到星期一，假设第一列是该月第一周，第二列是该月第二周。

我们假设每个月一号都是从星期日开始的，这样我们可以用得到的数字除以 7，余数相同的表示其在同一周，放在同一列，即用第几周表示 grid-column-start。

同理，我们可以用星期几表示 grid-rows-start ，我使用了星期值（Weekday 转为 int 类型，见文档）表示 grid-rows-start ，下面我们开始行动。

我们首先获得格子对应的日期，我们只要获得最早的那个日期，之后的日期就在上面加格子代表的整数值即可。

<div class="card w-[400px] h-80">
    <div class="square-month grid grid-rows-7 gap-1  p-3">
        {{ $x_mon_bef := -1 }}
        {{ range seq 0 (partial "DaysMount_XMonthesBefore.html" (dict "x_mon_bef" $x_mon_bef)) }}
            {{ $first_day := (time.Now.AddDate 0 $x_mon_bef 0)}}
            {{ $row_start := (($first_day.AddDate 0 0 .).Weekday | int) }}
            {{ $col_start := div . 7 }}
            <div class="square square-level0 overflow-hidden"
            style="grid-row-start:  {{ add 1 $row_start }}; grid-column-start: {{ add 1 $col_start }}">
                {{ . }}
            </div>
        {{ end }}
    </div>
</div>

{{ define "partials/DaysMount_XMonthesBefore.html" }}
    {{ $x_mon_bef := int .x_mon_bef }}
    {{ $DaysMount := time.Now.Sub (time.Now.AddDate 0 $x_mon_bef 0)}}
    {{ return (div ($DaysMount).Hours 24) }}
{{ end }}

现在我们得到了如图所示的效果：


2.3 修正错误

我们发现 0 - 5 显示都是正常的，这六个点是根据星期几算出来的行坐标，但 6 的列坐标提前了一个列，显示在了第一个列上，这是因为我们假设每个月一号都是从星期日开始的，用 div . 7 计算列必然会导致这一粗糙的结果，现在我们来修正这一点。

我们将 0 之前的格子用上一个月份的剩余几天填充，就像看日历一样，这个月的日历总会显示上个月的最后几天。

<div class="card w-[400px] h-80">
    <div class="square-month grid grid-rows-7 gap-1  p-3">
        {{ $x_mon_bef := -1 }}
        {{ $flag := 1 }}
        {{ range seq 0 (partial "DaysMount_XMonthesBefore.html" (dict "x_mon_bef" $x_mon_bef)) }}
            {{ $first_day := (time.Now.AddDate 0 $x_mon_bef 0)}}
            {{ $row_start := (($first_day.AddDate 0 0 .).Weekday | int) }}
            {{ $col_start := div . 7 }}
            {{ $date_before := $row_start }}
            {{ if (and (gt $date_before 0) $flag) }}
                {{ range seq 0 $date_before }}
                    <div class="square overflow-hidden"
                    style="grid-row-start: {{ add 1 . }}; grid-column-start: 1">
                        {{ . }}
                    </div>
                {{ end }}
            {{ else }}
                <div class="square square-level0 overflow-hidden"
                style="grid-row-start:  {{ add 1 $row_start }}">
                    {{ . }}
                </div>
            {{ end }}
            {{ $flag = 0 }}
        {{ end }}
    </div>
</div>

{{ define "partials/DaysMount_XMonthesBefore.html" }}
    {{ $x_mon_bef := int .x_mon_bef }}
    {{ $DaysMount := time.Now.Sub (time.Now.AddDate 0 $x_mon_bef 0)}}
    {{ return (div ($DaysMount).Hours 24) }}
{{ end }}

我们首先要把19行的 grid-column-start 去掉，因为我们要用填充的格子占位置，剩下的格子从上往下，从左往右依次占位置即可。如果不去掉就会在这个位置产生格子冲突。

我们用 $flag 变量记录是否补过格子，如果补过了格子，那么 $flag 就置为 0，否则其为默认值 1.

我们设置 $date_before 变量，如果 $row_start 从一开始就大于0，说明其前几行一定需要用上一个月的数据补全， $data_before 为几就代表需要补全几个位置。

但是，这里 $row_start 值为 1，因此遍历 0 和 1 两个值，我们明明需要补一个位置，这里为什么遍历两次呢？原来这里要注意一下，我们借助第一次遍历补充格子，那么第一次遍历是不会输出原来的格子的，所以我们输出的灰色格子是少一个的，因此我们在补充格子的时候要多补充一个！

通过下方输出的效果图我们可以看到，白色小方格就是我们补充的格子，到现在为止，我们已经正确地输出了格子


3 连接方格子和日期

现在我们输出 {{ . }} ，只能看到数字，下面我们要把数字和日期对应起来。我们将对应的值和 $firstday 相加就可以获得日期，现在我们把小格子的长度拉长一些，以方便看到日期的显示。

<div class="card w-[400px] h-80">
    <div class="square-month grid grid-rows-7 gap-1  p-3">
        {{ $x_mon_bef := -1 }}
        {{ $first_day := (time.Now.AddDate 0 $x_mon_bef 0)}}
        {{ $flag := 1 }}
        {{ range seq 0 (partial "DaysMount_XMonthesBefore.html" (dict "x_mon_bef" $x_mon_bef)) }}
            {{ $theDate := (($first_day.AddDate 0 0 .) | time.Format "2006-01-02") }}
            {{ $row_start := (($first_day.AddDate 0 0 .).Weekday | int) }}
            {{ $col_start := div . 7 }}
            {{ $date_before := $row_start }}
            {{ if (and (gt $date_before 0) $flag) }}
                {{ range seq 0 $date_before }}
                    {{ $theDate = ($first_day.AddDate 0 0 (int (sub . $date_before))) | time.Format "2006-01-02" }}
                        <div class="w-20 square-level0"
                        style="grid-row-start: {{ add 1 . }}; grid-column-start: 1">
                            {{ $theDate }}
                        </div>
                {{ end }}
            {{ else }}
                <div class="w-20 square-level0"
                style="grid-row-start:  {{ add 1 $row_start }}">
                    {{ $theDate }}
                </div>
            {{ end }}
            {{ $flag = 0 }}
        {{ end }}
    </div>
</div>

{{ define "partials/DaysMount_XMonthesBefore.html" }}
    {{ $x_mon_bef := int .x_mon_bef }}
    {{ $DaysMount := time.Now.Sub (time.Now.AddDate 0 $x_mon_bef 0)}}
    {{ return (div ($DaysMount).Hours 24) }}
{{ end }}

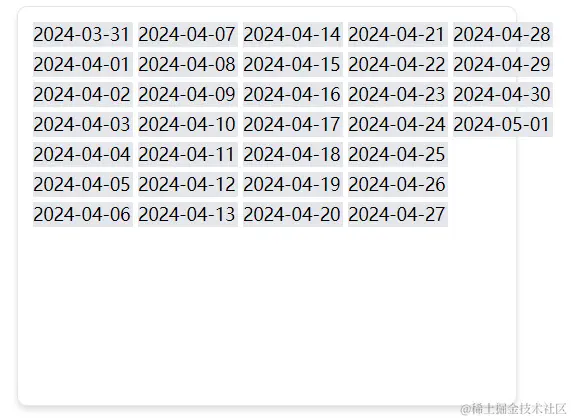

显示日期的效果图如下，我们看到日期和数字已经完美得对应起来了。


4 调整美化

现在我们把日期弄到悬浮窗上，当鼠标悬浮在小方格上的时候，悬浮窗出现并显示日期，鼠标移走时悬浮窗消失，这样会很美观。

同时，我们把日期增多一些，从 1 个月增加到 3 个月，这样显示的小方块更多一些，同时调整一下边框的大小，让它们看起来更顺眼。

{{/*  .../input.css  # this is input file of tailwindcss  */}}
.square-tip{
    @apply  w-32 h-fit p-2 -translate-x-16 -translate-y-11 bg-white shadow-lg  relative top-2 hidden text-xs text-center rounded-lg
}

.square:hover .square-tip{
    @apply block
}

{{/*  .../partials/calendar.html  */}}
<div class="card w-[300px] h-fit">
    <div class="square-month grid grid-rows-7 gap-1  p-3">
        {{ $x_mon_bef := -3 }}
        {{ $first_day := (time.Now.AddDate 0 $x_mon_bef 0)}}
        {{ $flag := 1 }}

        {{ range seq 0 (partial "DaysMount_XMonthesBefore.html" (dict "x_mon_bef" $x_mon_bef)) }}

            {{ $theDate := (($first_day.AddDate 0 0 .) | time.Format "2006-01-02") }}
            {{ $row_start := (($first_day.AddDate 0 0 .).Weekday | int) }}
            {{ $col_start := div . 7 }}
            {{ $date_before := $row_start }}
            {{ if (and (gt $date_before 0) $flag) }}
                {{ range seq 0 $date_before }}
                    {{ $theDate = ($first_day.AddDate 0 0 (int (sub . $date_before))) | time.Format "2006-01-02" }}
                    <div class="square overflow-hidden square-level0"
                    style="grid-row-start: {{ add 1 . }}; grid-column-start: 1">
                        <div class="square-tip">
                            {{ $theDate }}
                        </div>
                    </div>
                {{ end }}

            {{ else }}

            <div class="square overflow-hidden square-level0"
            style="grid-row-start:  {{ add 1 $row_start }}">
                <div class="square-tip">
                    {{ $theDate }}
                </div>
            </div>
            {{ end }}
            {{ $flag = 0 }}
        {{ end }}
    </div>
</div>


{{ define "partials/DaysMount_XMonthesBefore.html" }}
    {{ $x_mon_bef := int .x_mon_bef }}
    {{ $DaysMount := time.Now.Sub (time.Now.AddDate 0 $x_mon_bef 0)}}
    {{ return (div ($DaysMount).Hours 24) }}
{{ end }}

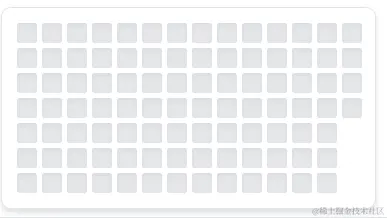

可以看到效果如下，我们已经做出了很好看的小方块日历。下面需要做的事情就是为它们加上颜色（热度），这样热度图就完成了。


5 获取每天的文章数量并用颜色渲染

我们设置 $count 变量用于统计次数，对于每个日期都遍历一次 .Site.RegularPages ，以获得该日期的 $count 值。注意由于 $theDay 变量不一样，我们需要在补全方格的时候重新计算一下要补全的日期的 $count。

{{ $site := .Site.RegularPages }}

<div class="card w-[300px] h-fit">
    <div class="square-month grid grid-rows-7 gap-1  p-3">
        {{ $x_mon_bef := -3 }}
        {{ $first_day := (time.Now.AddDate 0 $x_mon_bef 0)}}
        {{ $flag := 1 }}

        {{ range seq 0 (partial "DaysMount_XMonthesBefore.html" (dict "x_mon_bef" $x_mon_bef)) }}
            {{ $theDate := (($first_day.AddDate 0 0 .) | time.Format "2006-01-02") }}
            {{ $row_start := (($first_day.AddDate 0 0 .).Weekday | int) }}
            {{ $col_start := div . 7 }}
            {{ $date_before := $row_start }}

            {{ $count := 0 }}
            {{ range $site }}
                {{ $ArticleDate := .Date | time.Format "2006-01-02" }}
                {{ if (eq $ArticleDate $theDate) }}
                    {{ $count = add $count 1 }}
                    {{ if gt $count 7 }}
                        {{ $count = 7 }}
                    {{ end }}
                {{ end }}
            {{ end }}

            {{ if (and (gt $date_before 0) $flag) }}
                {{ range seq 0 $date_before }}
                    {{ $theDate = ($first_day.AddDate 0 0 (int (sub . $date_before))) | time.Format "2006-01-02" }}
                    {{ $count := 0 }}
                    {{ range $site }}
                        {{ $ArticleDate := .Date | time.Format "2006-01-02" }}
                        {{ if (eq $ArticleDate $theDate) }}
                            {{ $count = add $count 1 }}
                            {{ if gt $count 7 }}
                                {{ $count = 7 }}
                            {{ end }}
                        {{ end }}
                    {{ end }}
                    <div class="square overflow-hidden  square-level{{ $count }}"
                    style="grid-row-start: {{ add 1 . }}; grid-column-start: 1">
                        <div class="square-tip">
                            {{ $count }}, {{ $theDate }}
                        </div>
                    </div>
                {{ end }}

            {{ else }}

            <div class="square overflow-hidden  square-level{{ $count }}"
            style="grid-row-start:  {{ add 1 $row_start }}">
                <div class="square-tip">
                    {{ $count }}, {{ $theDate }}
                </div>
            </div>
            {{ end }}
            {{ $flag = 0 }}
        {{ end }}
    </div>
</div>


{{ define "partials/DaysMount_XMonthesBefore.html" }}
    {{ $x_mon_bef := int .x_mon_bef }}
    {{ $DaysMount := time.Now.Sub (time.Now.AddDate 0 $x_mon_bef 0)}}
    {{ return (div ($DaysMount).Hours 24) }}
{{ end }}

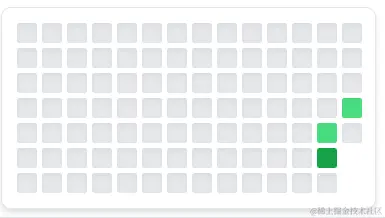

我们增加 css 样式，对于 level0 - level7 每个等级的方格颜色由浅入深颜色不同。

.square-level1{
    @apply bg-green-300 shadow-green-500/50  hover:shadow-green-900/50
}

.square-level2{
    @apply bg-green-400 shadow-green-600/50  hover:shadow-green-900/50
}

.square-level3{
    @apply bg-green-500 shadow-green-700/50  hover:shadow-green-900/50
}

.square-level4{
    @apply bg-green-600 shadow-green-800/50  hover:shadow-green-900/50
}

.square-level5{
    @apply bg-orange-600 shadow-orange-800/50  hover:shadow-orange-900/50
}

.square-level6{
    @apply bg-red-500 shadow-red-700/50  hover:shadow-red-900/50
}

.square-level7{
    @apply bg-red-600 shadow-black/50  hover:shadow-red-900/50
}

.square-level0{
    @apply bg-gray-200 shadow-gray-400/50  hover:shadow-gray-400/50
}

.square{
    @apply w-[16px] h-[16px] overflow-visible rounded-sm shadow-inner;
}

.square-tip{
    @apply  w-32 h-fit p-2 -translate-x-16 -translate-y-11 bg-white shadow-lg  relative top-2 hidden text-xs text-center rounded-lg
}

.square:hover .square-tip{
    @apply block
}


6 留以思考

如果你已经读完了这篇文章，你可以试试解决下面两个问题：当 $count 大于 7 的时候我们应该怎么处理？$count 的计算是否可以封装成函数，如何封装？

avatar
文章
阅读
粉丝
