概述

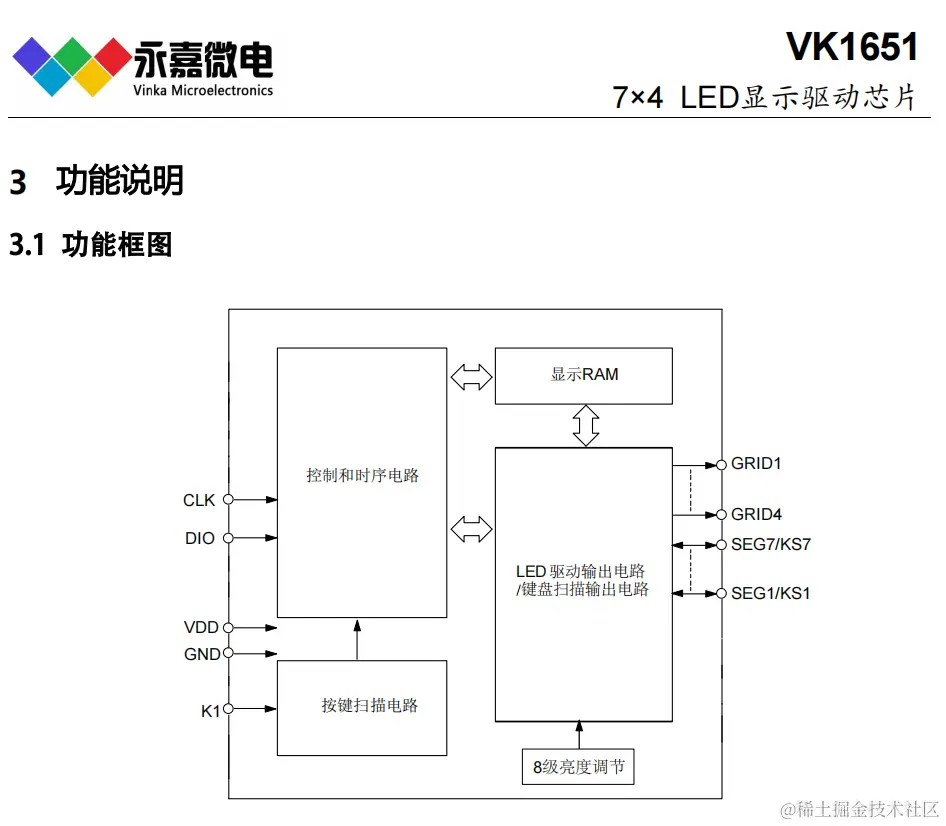

VK1651是一种带键盘扫描电路接口的 LED 驱动控制专用芯片，内部集成有数据锁存器、LED 驱动、键盘扫描等电路。SEG脚接LED阴极，GRID脚接LED阳极，可支持7SEG×4GRID的点阵LED显示。最大支持7×1按键。本芯片性能优良，适用于电磁炉、微波炉及小家电产品的显示屏驱动。
特点
• 工作电压 3.0-5.5V
• 内置 RC振荡器
• 7个SEG脚，4个GRID脚
• SEG脚只能接LED阴极，GRID脚只能接LED阳极（共阳极）
• 7×1矩阵按键
• 2线串行接口
• 8级整体亮度可调
• 内置显示RAM为8×4位
• 内置上电复位电路

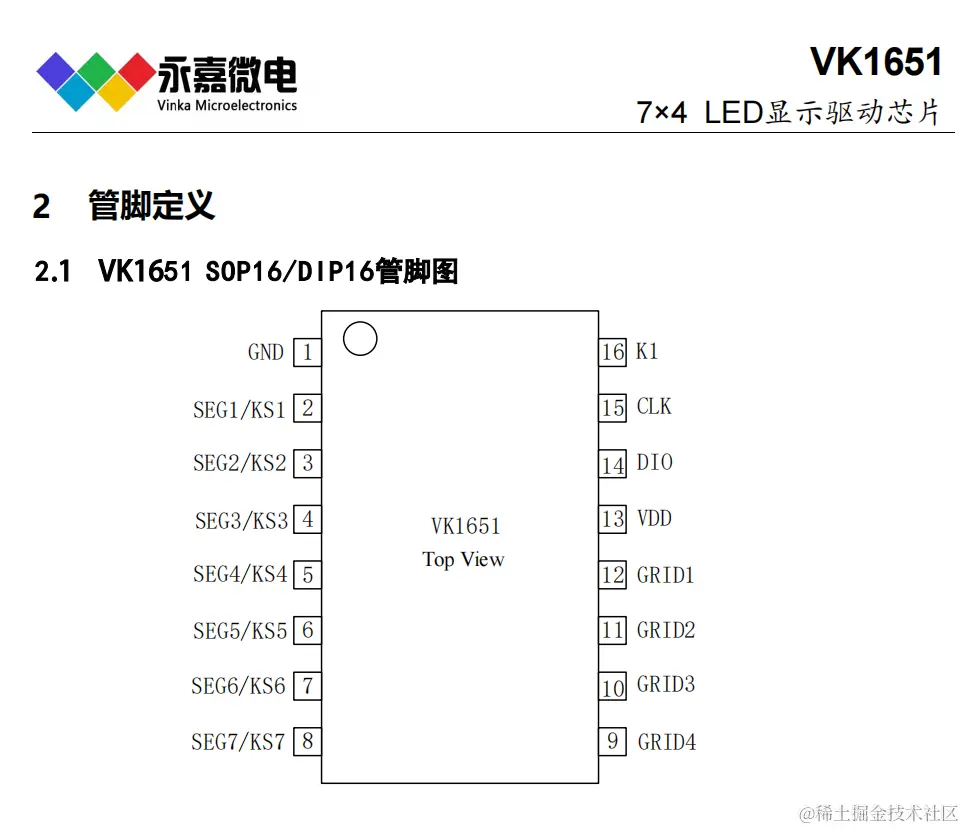

• 封装
SOP16(150mil)(9.90m×3.90mm PP=1.27mm)
DIP16 (19.10mm×6.35mm PP=2.54mm)
