再识 Electron

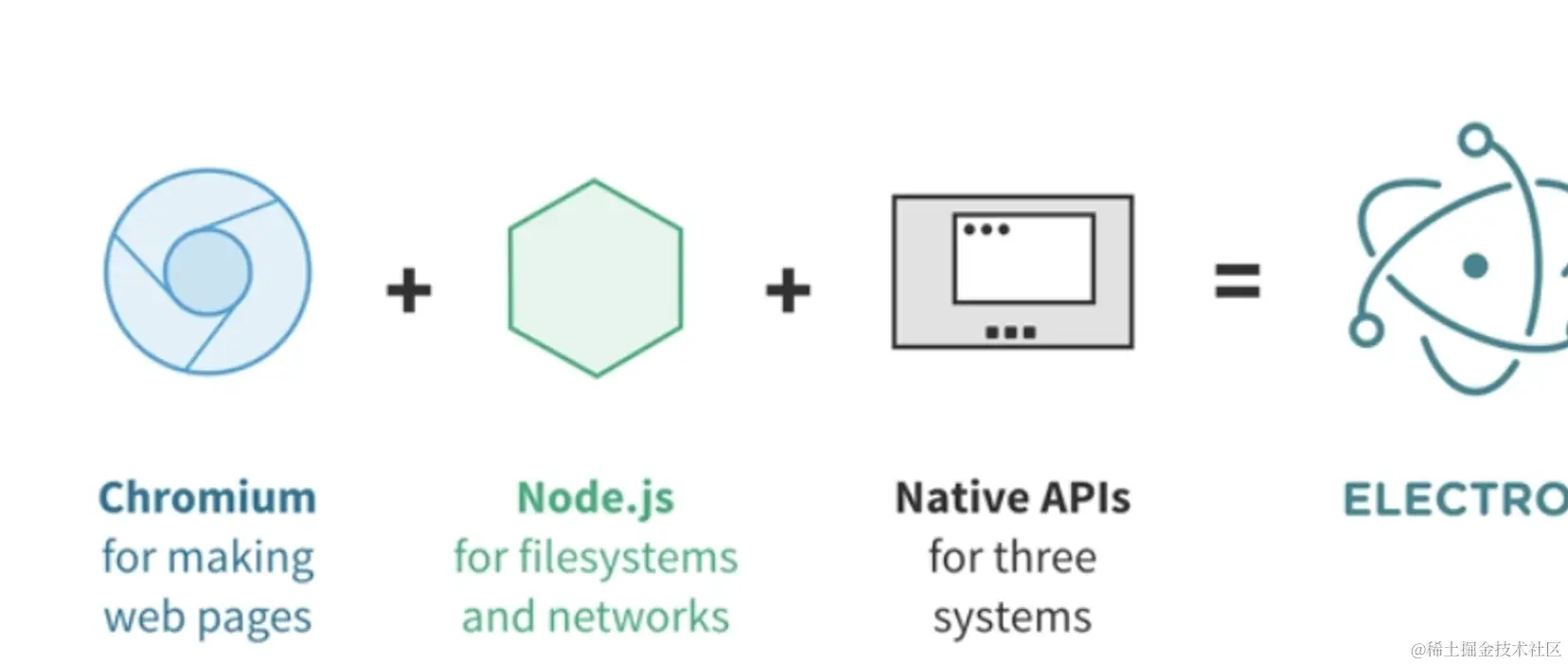

Electron从开发角度上来说，能够认为是一个javascript的执行环境，这个环境包含了：

  • 浏览器环境：Chromium 内核，用于处理各种浏览器渲染、链接等事务。
  • Node.Js环境：使用NodeJs作为javascript的运行环境，意味着包含了v8语言解析器。
  • 系统API：各种系统原生的API，用于支持Electron APP能够有更接近原生app的体验。


以上三个模块的结合对于构建Electron是密不可分，使Electron可以运行部分系统api、node api、浏览器api。相反地，macOS 上有各种系统api可以调用，也可以使用node去运行javascript，但却无法使用浏览器的各种api；而如果在浏览器中使用node执行javascript，也没有办法调用到各种系统api。

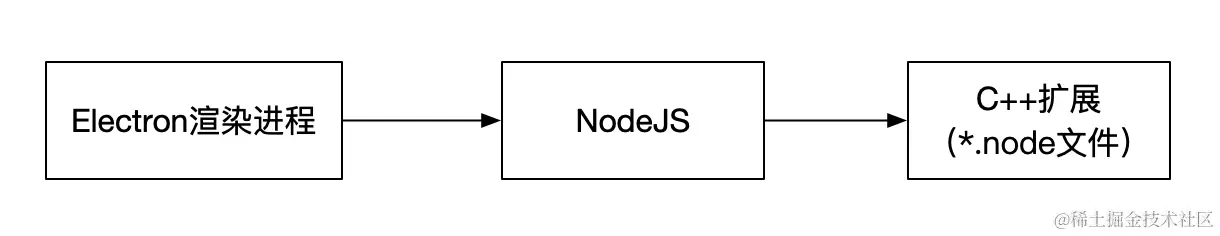

NodeJS C++ 扩展


既然 Electron node环境使用的是Node.js，所以它支持原生Node.js模块的接入，但由于Electron具有与给定Node.js不同的应用二进制接口 (ABI)(由于使用Chromium的 BoringSL 而不是 OpenSSL 等 差异)，原生模块需要为Electron重新编译。利用node-gyp，配合工程配置能够生成Electron能使用的C++扩展。

原生模块编写与整合

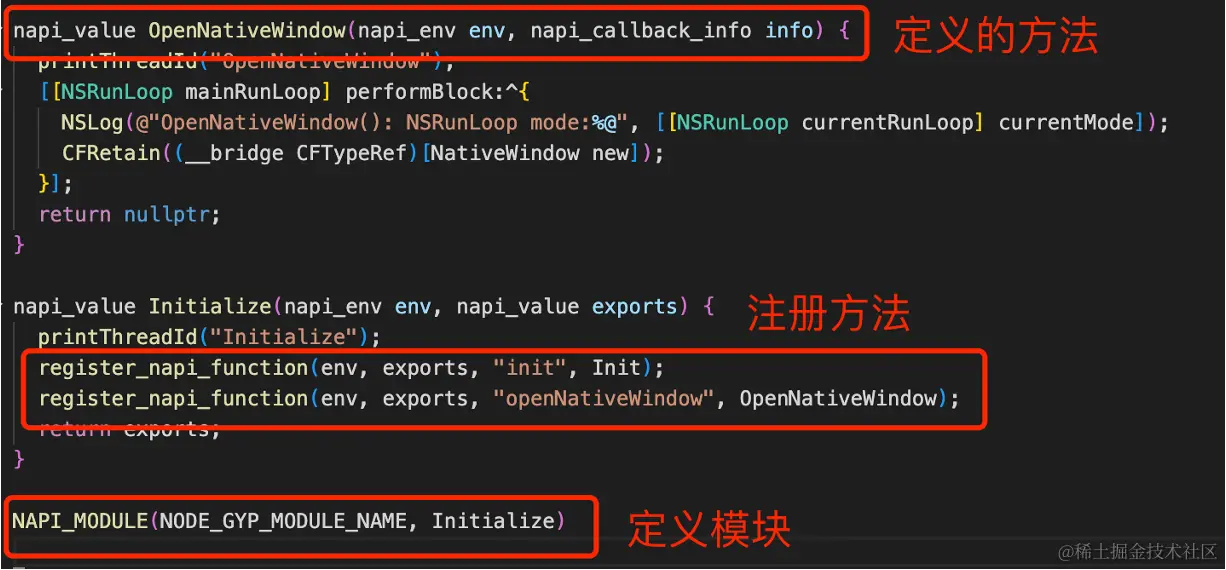

举个例子，这是原生实现一个界面的代码，其中有几个关键部分：

  1. 末尾的NAPI_MODULE(NODE_GYP_MODULE_NAME, Initialize)定义了当前原生模块的名称，同时告诉外部注册入口是Initialize 方法
  2. 创建了OpenNativeWindo方法，并提供原生方法的实现
  3. 在Initialize方法中，注册了要使用到的方法，并提供了方法名和对应的方法实现，以及方法的作用域

同时需要注意，在macOS上编写原生模块需要使用Objective-C++，而且提供给外部使用的方法，需要再用C++包一层，如OpenNativeWindow方法，其实是返回napi_value的C++方法，在内部才使用了NSRunLoop等OC方法，因为napi并没有提供直接让Objective-C++使用的注册方法，所以需要额外转化一层。

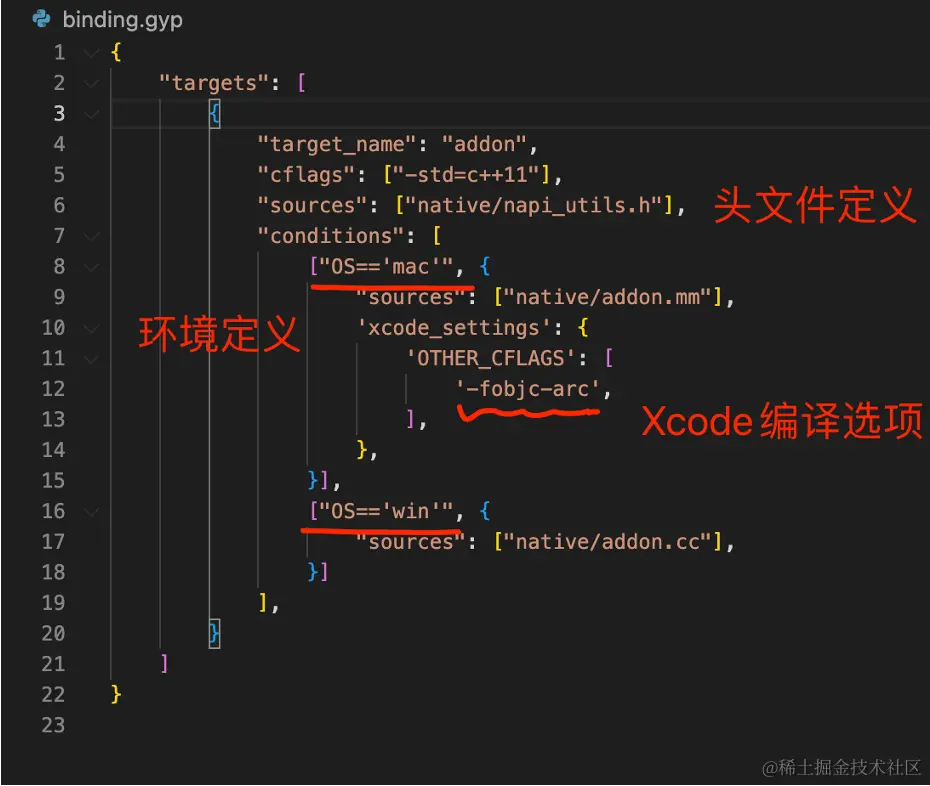

在完成了原生模块编写后，需要利用node-gyp进行打包，其中需要对binding.gyp文件进行构建的配置：

  • target_name: 模块的名称
  • cflags: c编译配置，如果有C++配置需要可以使用cflags_cc
  • sources: 需要编译的C++文件
  • conditions: 环境配置，这里我们可以配置macOS上Xcode编译选项，也可以配置Windows上Visual Studio的配置选项，具体配置可以查看官方文档

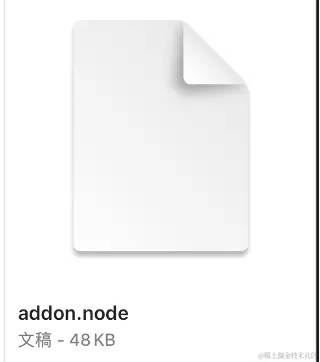

编译完成后就会生成addon.node文件，在Node中使用require引用就可以使用其中整合的代码。

好简单，但为什么？

为什么编译出来Electron就能加载？又是怎么用到我的原生代码的呢？想搞清楚这个问题，我们一步步了解一下原生模块

原生模块的本质

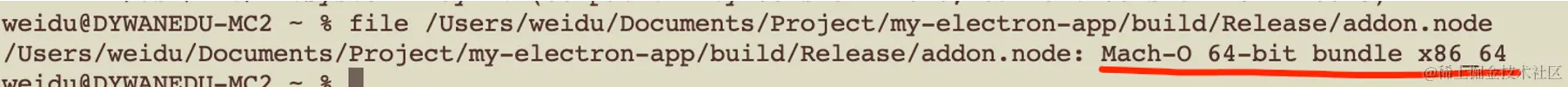

通过file指令，可以看出.node文件实际上是一个Mach-O文件

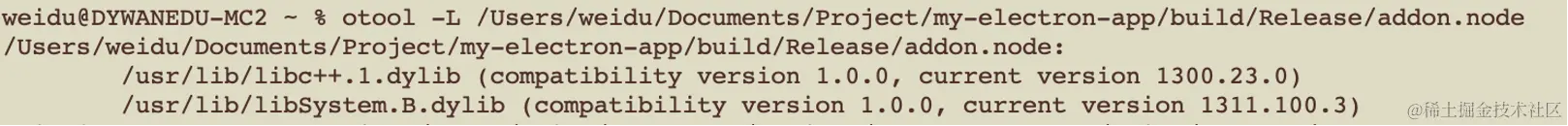

再通过otool命令，可以看到.node文件包含了两个dylib动态库，所以.node实际上是一个dylib动态对（win上为dll，linux上为efi），这也说明了为什么在mac上安装node的时候需要xcode-select，windows上安装需要vs。

原生模块的加载

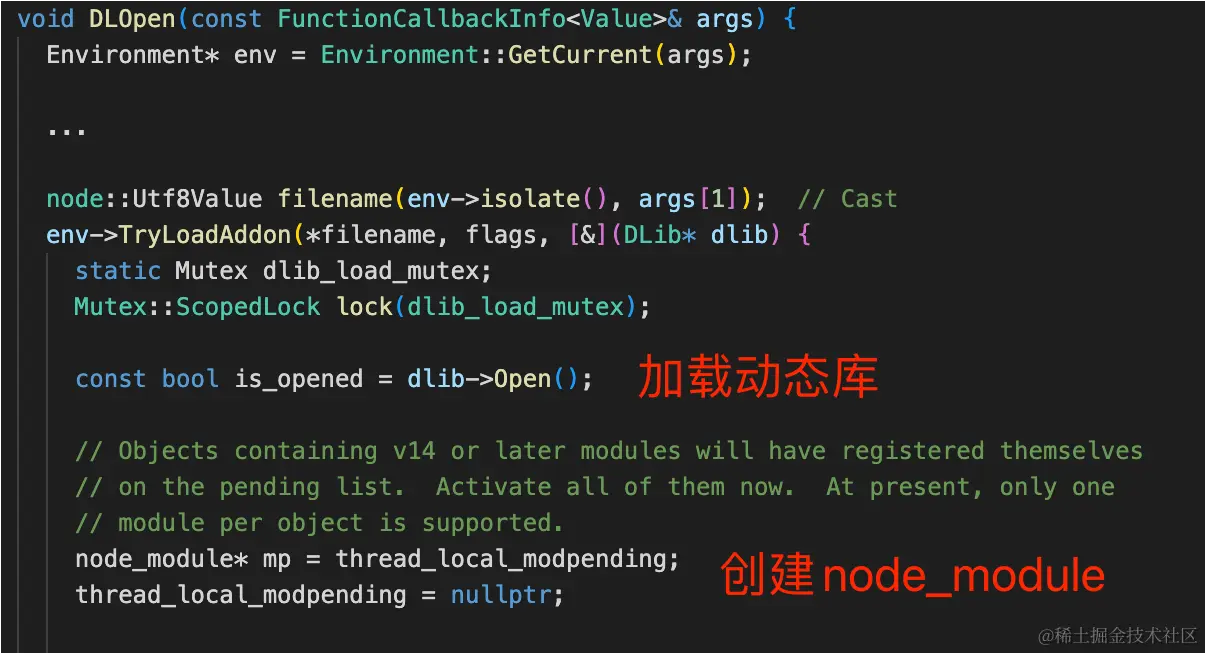

既然它是一个动态库，那么它加载的秘密就要在Electron中寻找了，Electron又是基于Node，所以最终我们找到Node的加载模块，模块被required的时候，它会通过process.DLOpen()引入：


  1. 其核心是对env->TryLoadAddon的调用，它接受回调以执行实际的加载过程
  2. 回调函数中马上创建了dlib_load_mutex并进行加锁
  3. 随后使用dlib->Open()加载动态库，获取动态库句柄
  4. node_module开始创建，并通过local_modpending中获取等待加载的node_module地址

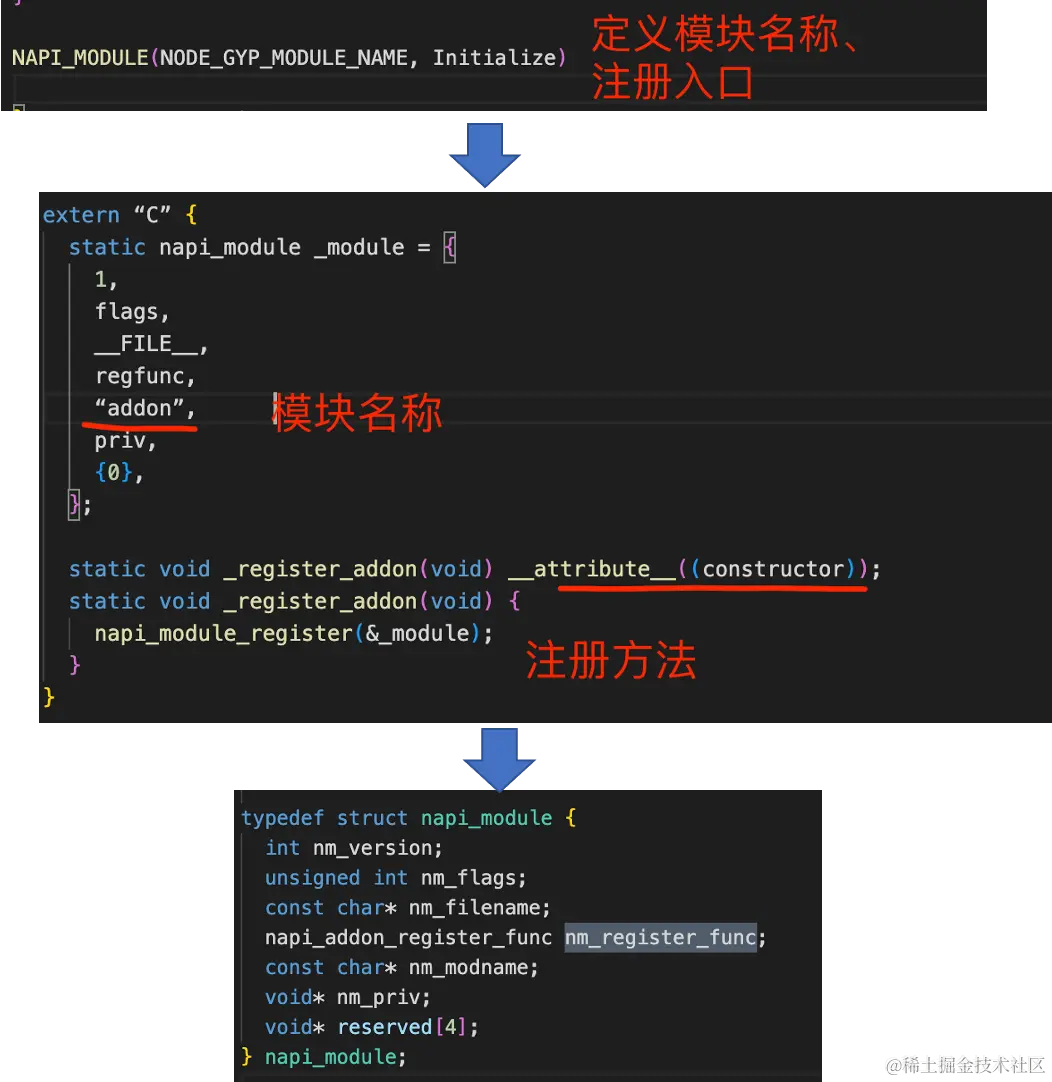

那么nodule_module是怎么创建的呢？可以看到我们之前使用了NAPI_MODULE(NODE_GYP_MODULE_NAME, Initialize)方法定义了模块，而这个宏拆开其实是定义了模块名称，并将方法Initilize作为_register_addon，注册方法。

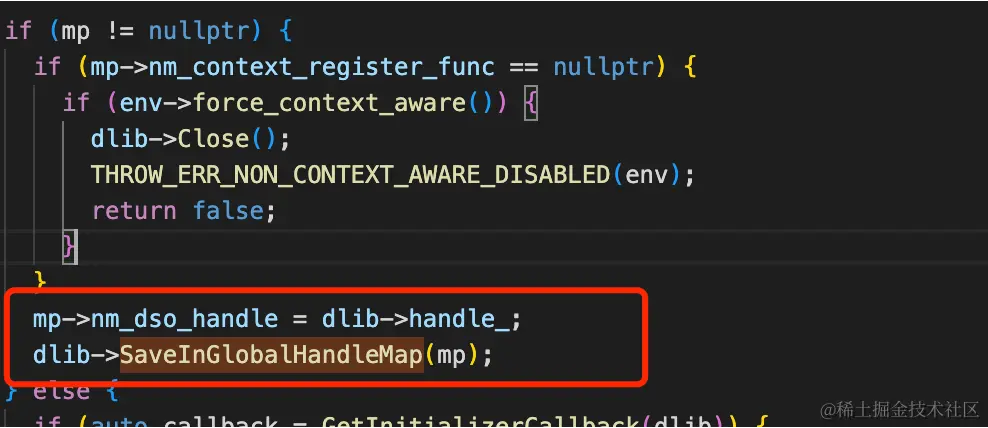

_register_addon是被constructor修饰的函数，所以在模块实例化的时候，它就会被调用来注册我们名为addon的原生模块。它将我们的模块地址传递给napi_module_reigster，随后将其数据包装在node::node-module中，再传递给src/node_binding.cc中的node_module_register。一旦我们通过DLIB::Open打开原生模块，注册方法就会被调用，并在继续之前，将我们的模块地址保存在上文提到的thread_local_modpending中，并将刚刚加载的动态库句柄转移到mp上。


mp也就是napi_module结构体，在拿到地址后，就会继续做剩余的工作，通过mp->nm_register_func调用我们的注册函数，注册函数返回我们模块的exports，也就是公开的属性和方法，并注册到上下文，最终我们就能够使用我们的插件。

性能对比

排序

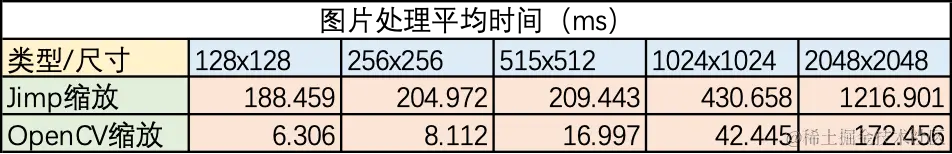

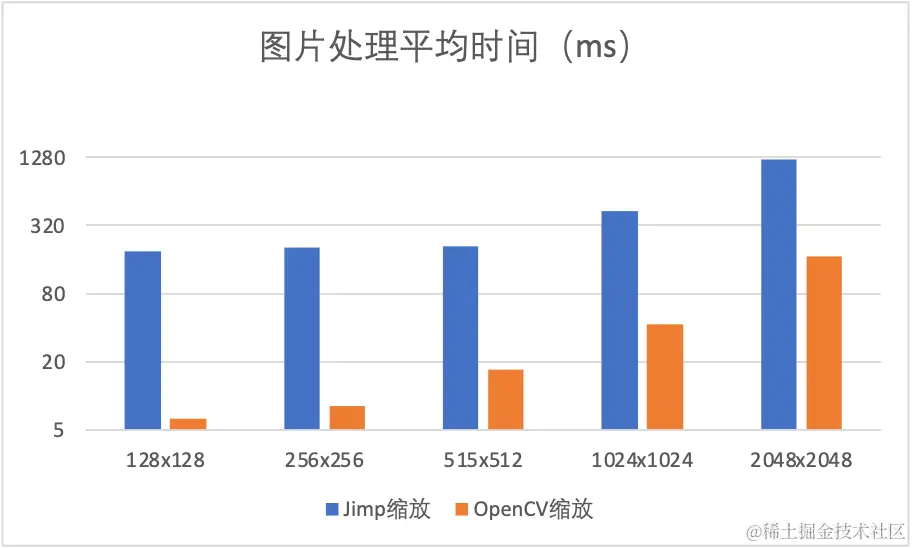

图像处理

  • JS：使用Jimp图像处理库
  • C++：使用OpenCV图像处理
  • 统一将图片缩放到 1024*1024 大小



可以看到在执行少量排序时，JS执行效率要比原生模块高，是因为原生模块需要进行加载等操作，加载耗时比排序耗时更长，但在大量排序时，依旧是原生模块表现更好。

在图片处理上，JS效率则远低于原生模块。

使用LLDB进行调试

  • 利用node-gyp构建一个debug环境的模块：

    node-gyp build --debug

  • 确定当前node.js路径:

    which node

  • ·利用LLDB链接到对应Node：

    lldb -- your/path/to/node test.js

  • 在对应模块文件中调试，添加断点：

    breakpoint set -f addon.mm -l 25
