x86-64架构：内存分页机制分页是一种内存管理机制，该机制把线性地址（虚拟地址）切分成页并映射为物理地址，且只能在保护

分页是一种内存管理机制，该机制把线性地址（虚拟地址）切分成页并映射为物理地址，且只能在保护模式下使用（CR0.PE = 1）。开启分页后，从应用程序视角，看到的是线性地址（虚拟地址）空间，而不是物理地址。分页机制涉及到线性地址转换、访问权限控制以及缓存的使用和管理。本篇文章主要介绍线性地址到物理地址的转换过程，不会涉及到访问权限控制和缓存的使用。

一、分页的开启与关闭

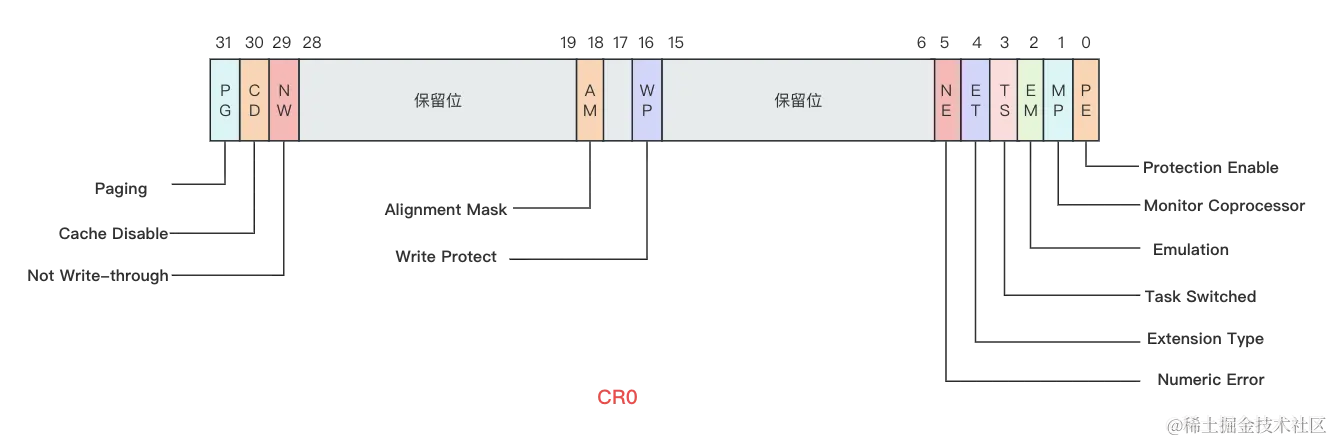

分页只能在保护模式（CR0.PE = 1）下使用。在保护模式下，是否开启分页，由 CR0. PG 位（位 31）决定：

当 CR0.PG = 0 时，未开启分页，线性地址等同于物理地址；
当 CR0.PG = 1 时，开启分页。

二、四种分页模式

Intel-64 处理器支持 4 种分页模式：

32 位分页
PAE（Physical Address Extention）分页
4 级分页
5 级分页

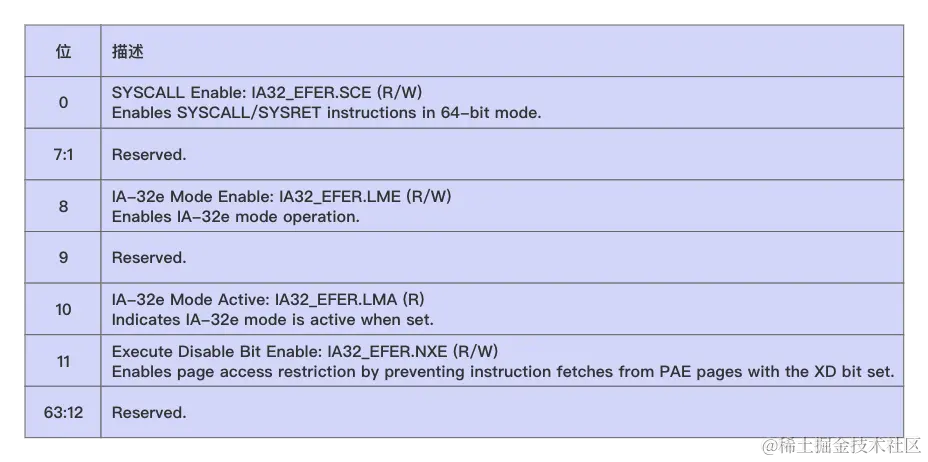

处理器当前处于哪种分页模式，由 CR4.PAE， CR4.LA57 以及 IA32_EFER.LME 联合决定：

如果 CR4.PAE = 0，使用的是 32位分页模式。
如果 CR4.PAE = 1 且 IA32_EFER.LME = 0，使用的是 PAE 分页模式
如果 CR4.PAE = 1， IA32_EFER.LME = 1 且 CR4.LA57 = 0，使用的是 4 级分页模式。
如果 CR4.PAE = 1， IA32_EFER.LME = 1 且 CR4.LA57 = 1，使用的是 5 级分页模式。

这些标志位的说明如下所示：

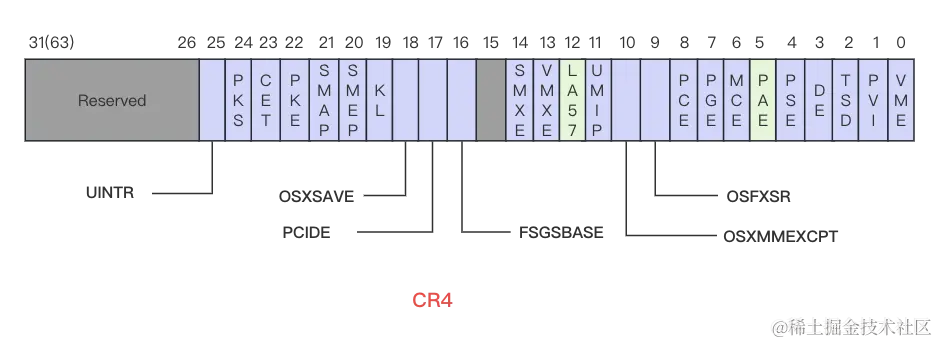

CR4.PAE

物理地址扩展标志（Physical Address Extension），CR4 寄存器第 5 位。当设置时，允许分页时产生大于 32 位的物理地址；清除时，物理地址被限制为 32 位。该控制位必须在进入 IA-32e 模式前设置。

CR4.LA57

57 位线性地址标志（57-bit linear addresses），CR4 寄存器第 12 位。只用于 IA-32e 模式来区分分页模式。当设置时，处理器使用 5级分页来转换 57 位线性地址；清除时，处理器使用 4 级分页来转换 48 位线性地址。

不同的分页模式，其支持的线性地址宽度、物理地址宽度和页大小也是同的，其对应关系如下：

分页模式	CR0.PG	CR4.PAE	IA32_EFER.LME	CR4.LA57	线性地址宽度（位）	物理地址宽度（位）	页大小
32位	1	0	0	N/A	32	最大 40	4 KB 4 MB
PAE	1	1	0	N/A	32	最大 52	4 KB 2 MB
4 级分页	1	1	1	0	48	最大 52	4 KB 2 MB 1 GB
5 级分页	1	1	1	1	57	最大 52	4 KB 2 MB 1 GB

不同型号的处理器，所支持的物理地址和线性地址宽度也不相同，处理器提供了cpuid 指令来查询 CPU 信息。Linux 系统下，有个同名的 shell 命令（需要单独安装），可用来查看当前处理器信息，包括所支持的地址宽度。在我的 Ubuntu 虚拟机上，使用 cpuid 命令，查看结果如下：

$ cpuid|grep address
      physical address extensions            = true
      maximum physical address bits         = 0x27 (39)
      maximum linear (virtual) address bits = 0x30 (48)

可以看到，该 CPU 支持最大 39 位物理地址，以及最大 48 位虚拟地址。

32 位分页和 PAE 分页只能在 32 位保护模式（IA32_EFER.LME = 0）下使用，只能转换 32 位的线性地址。 本文不会对这两种分页模式进行讨论。

相对的，4 级和 5 级分页，只能在 IA-32e 模式（IA32_EFER.LME = 1）下使用。 IA-32e 模式有两种子模式：

兼容模式。这种子模式下，只使用 32 位的线性地址； 4 级和 5 级分页把线性地址中的位 63:32 全部当做 0 来看待。
64 位模式。这种子模式下，能够使用 64 位的线性地址。但由于 4 级分页只支持 48 位线性地址（5 级分页支持 57 位），所以 4 级分页线性地址的 63:47 位，5 级分页线性地址的 63:57 位，均未使用。在 64 位模式下，处理器要求线性地址必须是 canonical 的，即这些冗余位应该是一致的，要么全是 0，要么全是 1。

关于canonical 地址的说明，请参考下文：

3.3.7.1 Canonical Addressing

In 64-bit mode, an address is considered to be in canonical form if address bits 63 through to the most-significant

implemented bit by the microarchitecture are set to either all ones or all zeros.

Intel 64 architecture defines a 64-bit linear address. Implementations can support less. The first implementation of

IA-32 processors with Intel 64 architecture supports a 48-bit linear address. This means a canonical address must

have bits 63 through 48 set to zeros or ones (depending on whether bit 47 is a zero or one).

Although implementations may not use all 64 bits of the linear address, they should check bits 63 through the

most-significant implemented bit to see if the address is in canonical form. If a linear-memory reference is not in

canonical form, the implementation should generate an exception.

简单翻译下：

在 64 位模式下，虽然支持 64 位线性地址，但由于 64位线性地址太大了，允许实际使用的位数小于 64 位。其余未用到的位，要么全是 0，要么全是 1。例如，线性地址只使用了 48 位，那么从 63 到 48 位，需要是全 0 或者全 1（取决于第 47位是 0 还是 1，第 47 位符号扩展到63位）。处理器会检查线性地址是否符合这个要求，不符合要求就会报异常。

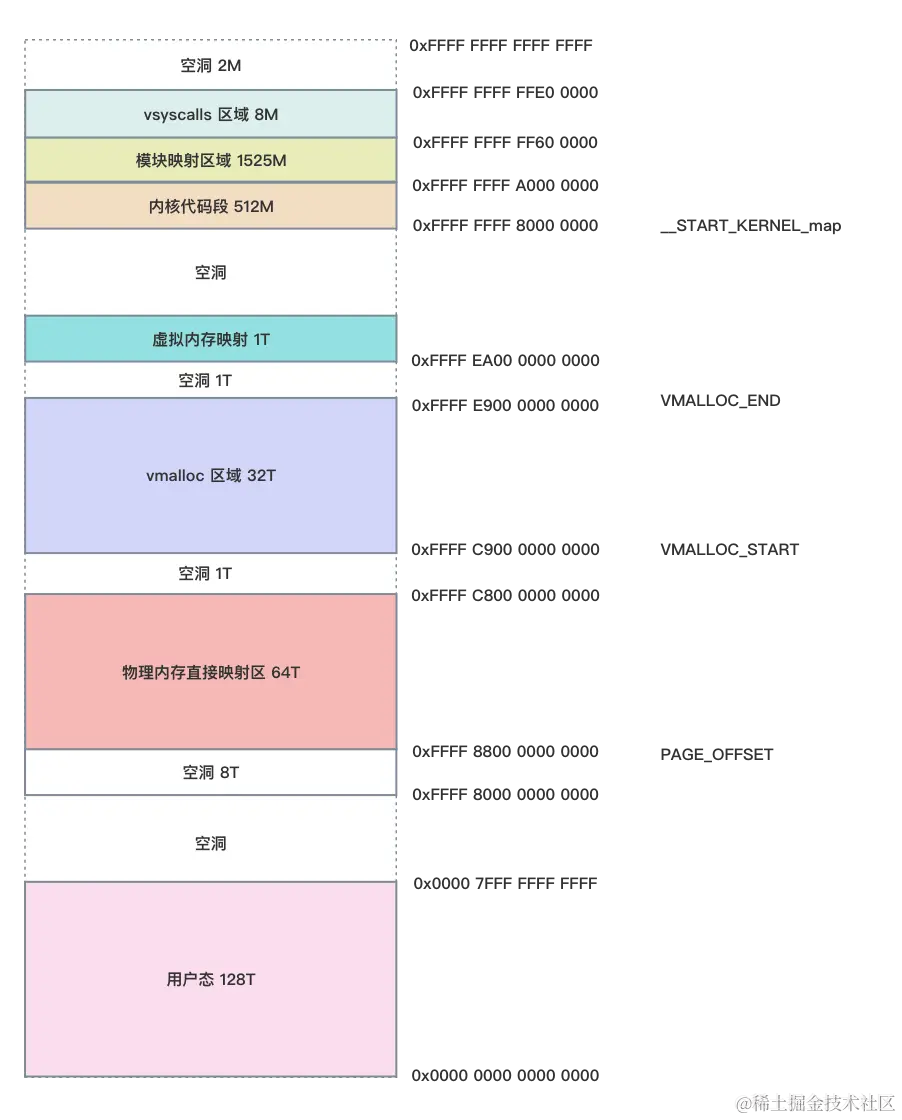

在 4 级分页的 Linux 内核中，用户空间的虚拟地址范围 0x0000000000000000 - 0x00007fffffffffff（47位），内核使用的虚拟地址范围 0xffff800000000000 - 0xffffffffffffffff（47位），都是满足 canonical 类型地址要求的。中间的的空洞部分，不满足 canonical 地址要求，未使用。

三、层级分页结构

上述 4 种分页模式，都使用了层级分页结构。每个页结构的大小为 4096 字节，由多个项组成。在 32 位分页模式下，每一项大小为 4 字节（32位），每个页结构包含 1024 项；在 4 级或 5 级分页模式下，每一项大小为 8 字节（64位），每个页结构包含 512 项。 PAE 分页模式中有个例外情况，使用了大小为 32 个字节的页结构，该页结构由 4 个 8 字节（64 位）的项组成。

从功能上来说，线性地址可分为 2 个部分。线性地址的高位部分（称为页号，page number），用来识别一系列页结构项。这些项中的最后一个，用来标识线性地址转换后的内存区域的物理地址（称为页帧，page frame）。线性地址的低位部分（称为页偏移量， page offset），标识了线性地址转换后的内存区域内的特定地址。

总的来说，线性地址的高位部分，决定了物理地址的高位部分；线性地址的低位部分，决定了物理地址的低位部分。而页的大小，决定了页号（page number）和页偏移量（page offset）的边界。

每一个页结构项都包含一个物理地址，该物理地址要么是另一个页结构项的地址，要么是一个页帧的地址。对于第一种情况，我们说该页结构项引用了另一个页结构项；对于后者，我们说该页结构项映射了一个页。

不论哪种分页模式，第一个页结构（根页结构）的物理地址都会被保存在 CR3 寄存器中。然后，使用以下迭代过程来进行线性地址转换：使用线性地址的一部分（刚开始时使用最高位部分）定位到页结构（刚开始时使用保存在 CR3 寄存器中的地址）中的一项。如果该项又引用了另一个页结构项，那么使用被引用项和线性地址的剩余部分，继续该过程。如果该项映射到了一个页，那么转换过程完成：该项包含的物理地址即为页帧，线性地址的剩余部分就是页内偏移量。

4 级和 5 级分页模式下（以 4KB 页为例），转换过程概述如下：

在 4 级分页下，每个页结构由 512 （ $2^9$ ）项组成，每次转换使用 48 位线性地址中的 9 位。位 47:39 标识了第一个页结构项，位 38:30 标识了第二个；位 29:21 标识了第三个；位 20:12 标识了第四个。注意，最后一个页结构项标识了页帧。
5 级分页跟 4 级类似，只不过 5 级分页的线性地址是 57 位的。位 56:48 标识了第一个页结构项，剩余位用于 4 级分页。

上述示例中，最后一个页结构项映射了一个 4KB 的页，线性地址的低 12 位作为页内偏移。但情况并非总是如此，因为除了 4KB 大小的页，处理器还支持其它尺寸的页。比如，在 4 级和 5 级分页下，支持 4KB、2MB 及 1GB 大小的页。页结构项的 PS （page size）位，决定了该项是否映射到页，同时也决定了页的大小：

如果线性地址剩余的位数超过 12，则参考当前页结构项的位 7（PS — page size）。如果该位为 0，该项引用了另一个页结构；如果为 1，该项映射了页。
如果线性地址只剩余 12 位，当前页结构项总是映射到一个页（位 7 被用作其它用途）。

在转换过程中，每一层页结构被赋予不同的名称。下表提供了不同页结构的名称。同时也提供了其物理地址的来源（CR3 或不同的页结构项）、线性地址中用来选择页结构项的位、该项是否以及如何映射到一个页。

四、4 级分页的线性地址转换过程

4.1 转换过程概览

4 级分页下，可以把线性地址映射到 4KB 、2MB 或者 1GB 大小的页。

不同大小的页，其转换过程图如下所示。

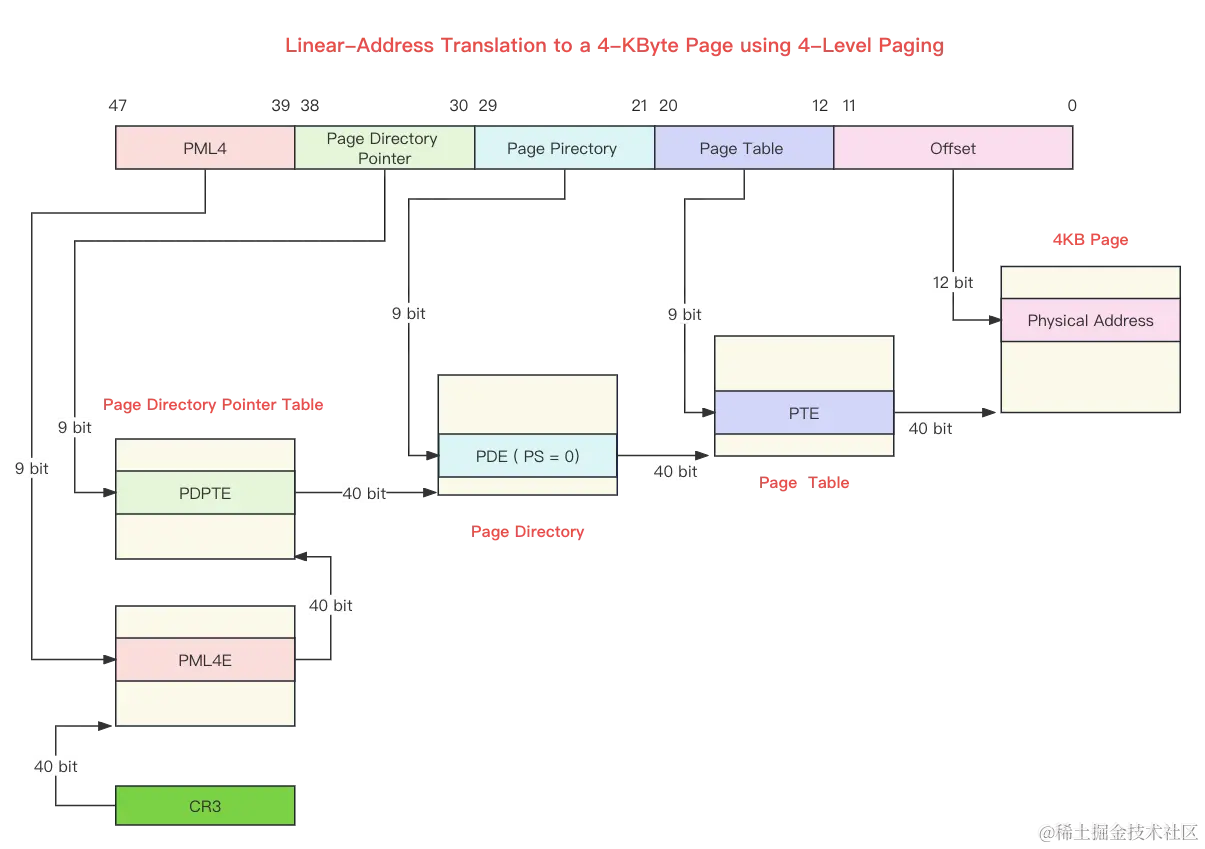

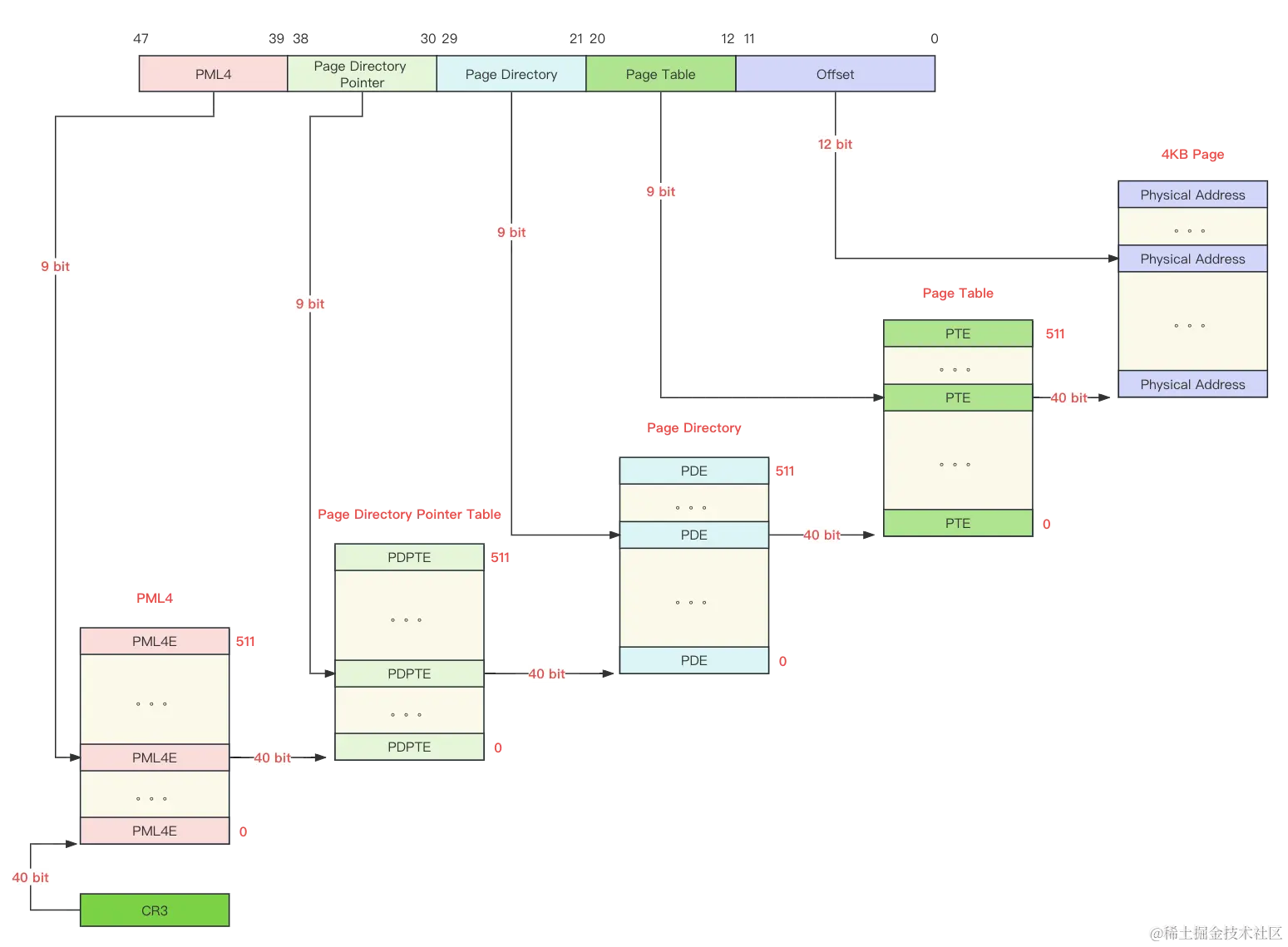

线性地址转换到 4KB 的页：

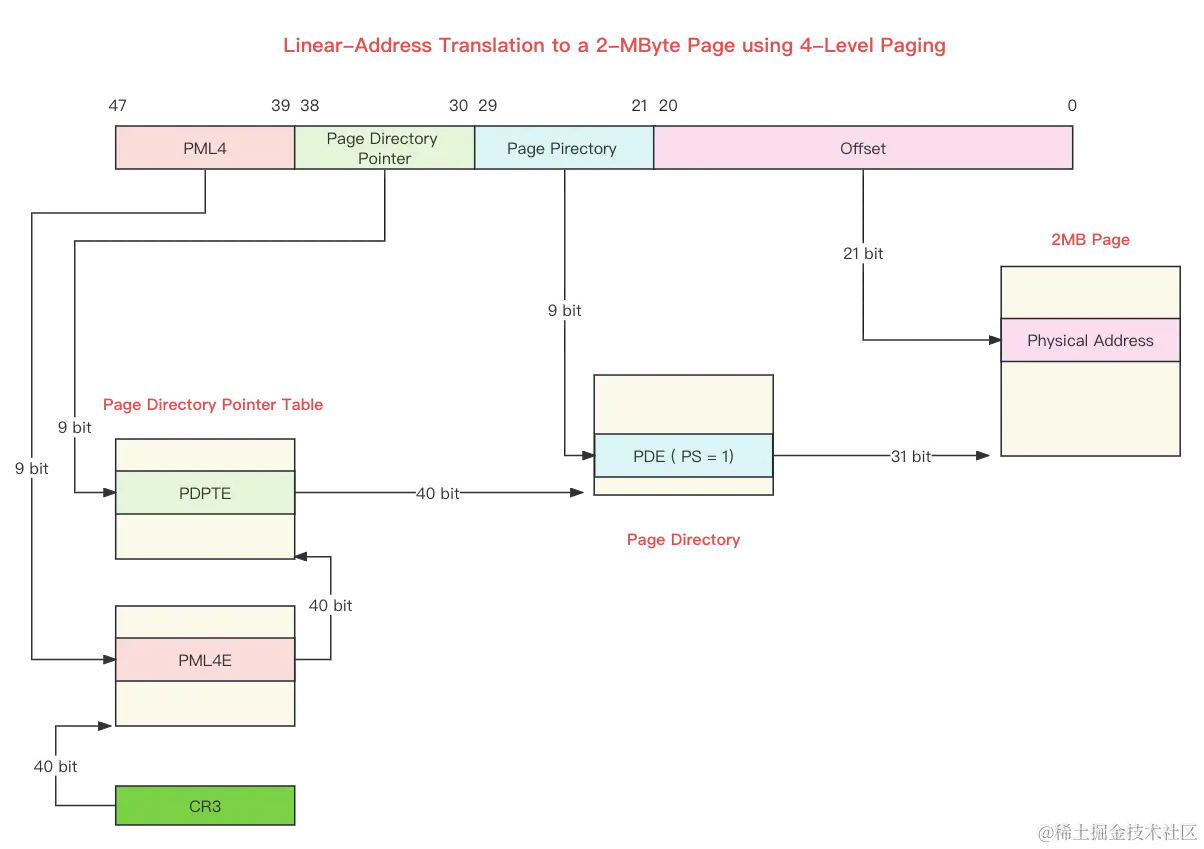

线性地址转换到 2MB 的页：

线性地址转换到 1GB 的页：

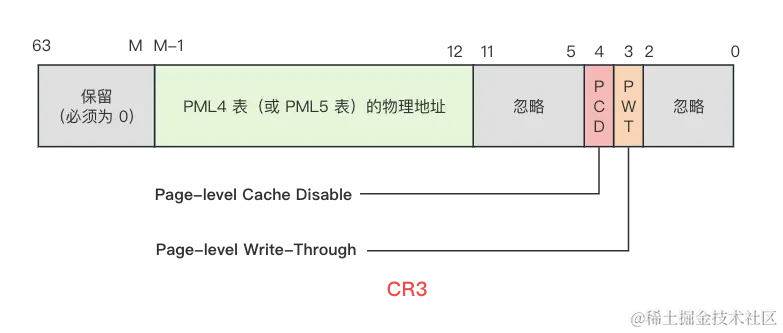

使用 4 级或 5 级分页时，CR3 寄存器格式如下所示，其中位 M-1:12 保存着根页结构的物理地址：

注：M 是 MAXPHYADDR 的缩写，表示处理器支持的最大物理地址位数，该值最大为 52。

4.2 转换过程解析

PML4 和 PML4E

CR3 寄存器的 51:12 位（共 40 位），保存着 PML4 表的物理地址，该地址是 4KB 对齐的。PML4 表由 512 个 64 位（ 8 字节）的项（PML4E）组成，也就是说每个 PML4 表的大小为 $512 \times 8 = 4KB$ 。

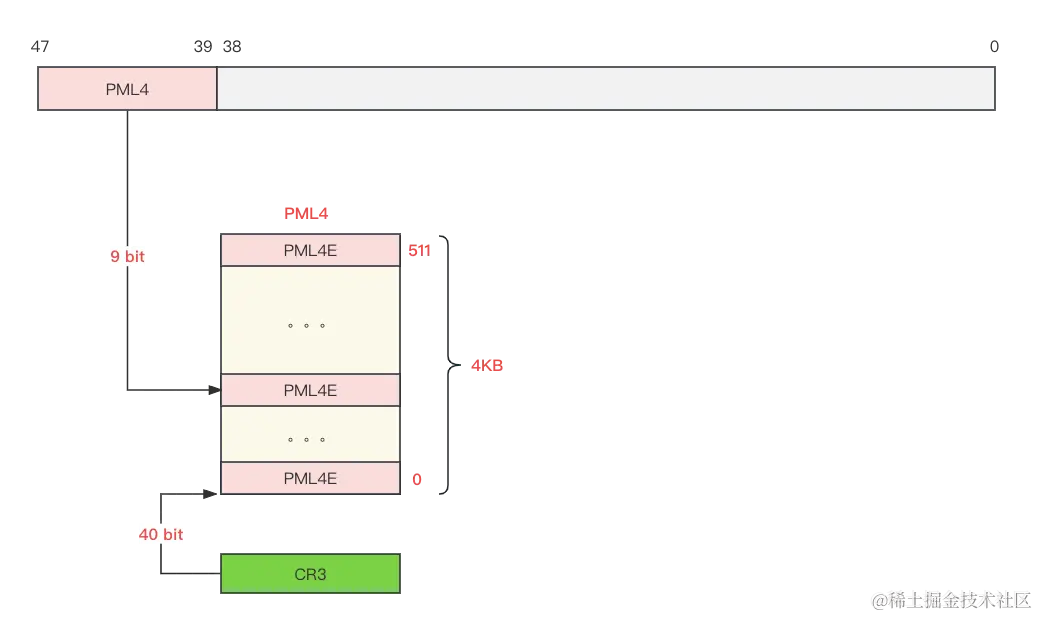

线性地址的 47:39 位（共 9 位，能够标识 512 个数字），用作查找 PML4E （4 级页目录项）的索引。

PML4E 通过以下步骤定位：

从 CR3 寄存器的 51:12 位，获取到 40 位物理地址，左移 12 位后，得到 4 级页目录的基地址。该基地址低 12 位全部为 0，对齐到 4KB 的物理地址；
以线性地址的 47:39 位，作为 PML4E 在 PML4 表中的索引
由于每个 PML4E 是 8 字节大小，把上一步获取到的索引值乘以 8 ，得到该 PML4E 对于 4 级页目录的偏移字节量
把第 1 步得到基地址，加上第 3 步得到的偏移量，得到该 PML4E 的物理地址。

注：由于第 3 步计算偏移量时乘了 8，相当于左移 3 位，计算得到的地址 2:0 位全是 0。

PML4E 使用线性地址的 47:39 位来标识，它控制着线性地址的 512GB （ $2^{39}$ ）的空间。

计算后的物理地址格式：

位 51:12 来自于 CR3寄存器
位 11:3 来自于线性地址的 47:39 位
位 2:0 位全是 0

PML4E 格式

PML4E 大小为 8 字节，其格式如下所示：

各字段说明如下：

我们主要关注 P 位（位 0）、PS 位（位 7），物理地址位（位 M-1:12）：

P 位（Present，存在位）标识当前页结构是否已经加载到内存；如果为 0，将触发 Page-Fault 异常。
PS （Page Size）位，如果为 1 表示当前项直接映射到页；如果为 0，表示该页结构项引用了另一个页结构项。在 PML4E 里，该字段必须为 0。
物理地址位（位 M-1:12），M 代表 MAXPHYADDR，即当前处理器支持的最大物理地址位数，该值最大为 52。

其余字段中，大部分是用于访问权限控制的，本文不做详细介绍。

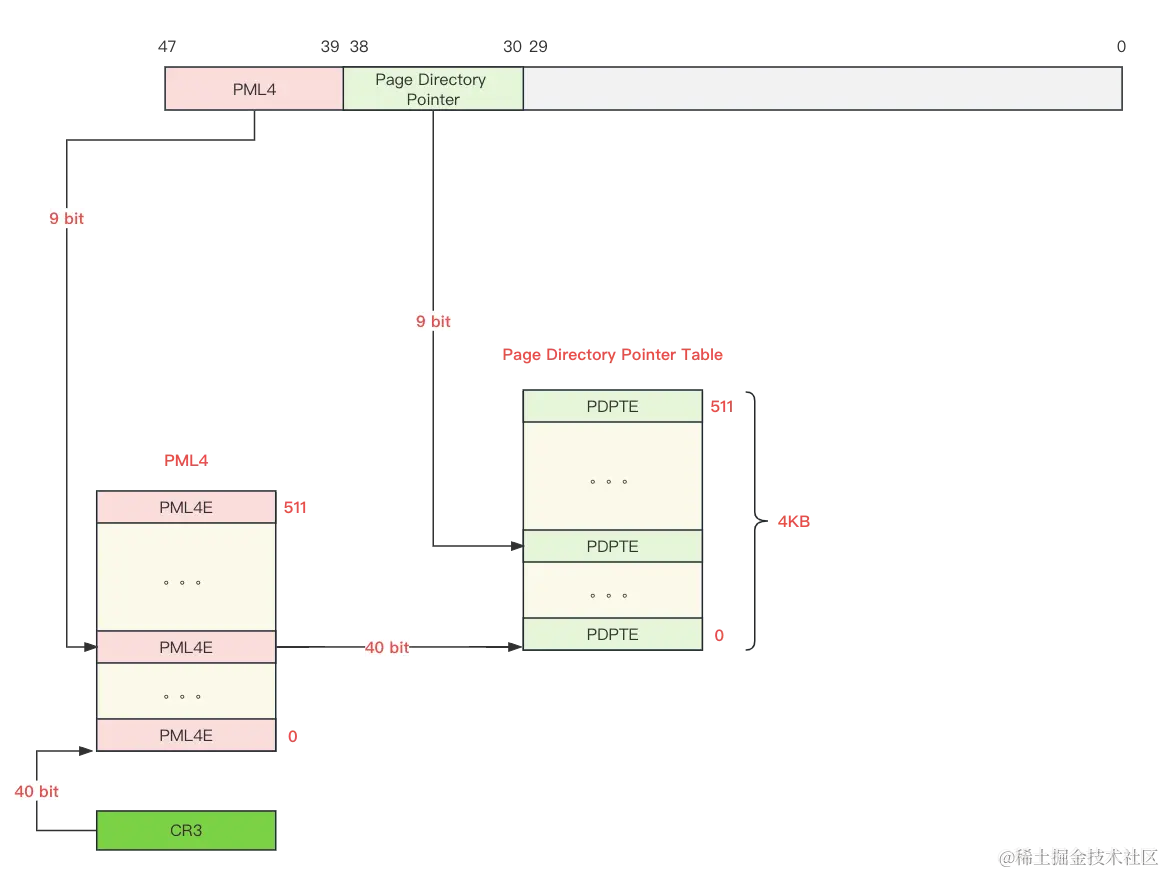

Page-Directory-Pointer Table

PML4E 的 51:12 位，保存着页目录指针表（ page-directory-pointer table）的基地址，该地址是 4KB 对齐的。每个页目录指针表由 512 个 64 位（8字节）的项（PDPTE）组成，也就是说每个页目录指针表（PDPT）的大小为 $512 \times 8 = 4KB$ 。

线性地址的 38:30 位（共 9 位，能够标识 512 个数字），用作查找 PDPTE （页目录指针项）的索引。

定位 PDPTE

PDPTE 通过以下步骤定位：

从 PML4E 的 51:12 位，获取到 40 位物理地址，左移 12 位后，得到页目录指针表（PDPT）的基地址。该基地址低 12 位全部为 0，对齐到 4KB 的物理地址；
以线性地址的 38:30 位，作为 PDPTE 在 PDPT 表中的索引
由于每个 PDPTE 是 8 字节大小，把第 2 步获取到的索引值乘以 8 ，得到该 PDPTE 在页目录指针表中的偏移字节量
把第 1 步得到基地址，加上第 3 步得到的偏移量，得到该 PDPTE 的物理地址。

注：由于第 3 步计算偏移量时乘了 8，相当于左移 3 位，计算得到的地址 2:0 位全是 0。

PDPTE 使用线性地址的 38:30 位来标识，它控制着线性地址的 1GB （ $2^{30}$ ）的空间。

计算后的物理地址格式：

位 51:12 来自于 PML4E
位 11:3 来自于线性地址的 38:30 位
位 2:0 位全是 0

PDPTE 大小为 8 字节，其使用依赖于它的 PS 位（第 7 位）。

PDPTE 映射到 1GB

当 PS（Page Size）位为 1 时，表示该 PDPTE 项直接映射到 1GB 的页。

此时 PDPTE 格式如下：

我们主要关注 P 位（位 0）、D 位（位 6）、PS 位（位 7），物理地址位（位 M-1:30）：
- P 位（Present，存在位）标识该项映射的页是否已经加载到内存；如果为 0，将触发 Page-Fault 异常。
- D 位（Dirty，脏页位），标识该项映射的 1GB 页是否写入了数据。
- PS （Page Size）位，当映射到页时，此位必需为 1。
- 物理地址位（位 M-1:30），M 代表 MAXPHYADDR，即当前处理器支持的最大物理地址位数。
其余字段中，大部分是用于访问权限控制的，本文不做详细介绍。

因为 PDPTE 映射到页，整个转换流程到达最后一步，此时可以得到线性地址转换后的物理地址，其计算过程如下：
1. 从 PDPTE 的 51:30 位，获取到 22 位物理地址，左移 30 位后，得到页的基地址。该基地址低 30 位全部为 0，对齐到 1GB 的物理地址；
2. 从线性地址的 29:0 位，获取到页内偏移量
3. 把第 1 步得到基地址，加上第 2 步得到的偏移量，得到该线性地址转换后的物理地址。

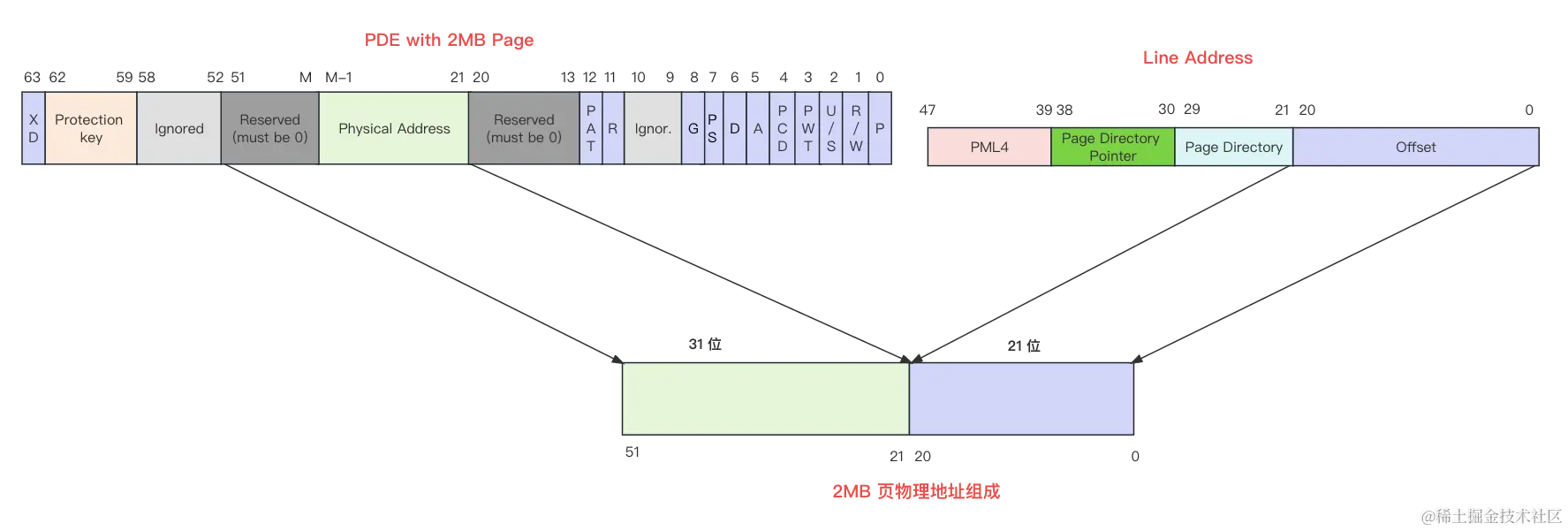

完整流程如下图：

最终的物理地址格式：

位 51:30 来自于 PDPTE；
位 29:0 来自于原始的线性地址。

PDPTE 引用页目录（Page Directory， PD）

当 PS（Page Size）位为 0 时，PDPTE 的 51:12 位保存的是页目录（Page Directory）的物理地址，该地址是 4KB 对齐的。每个页目录由 512 个 64位的项（PDE）组成。

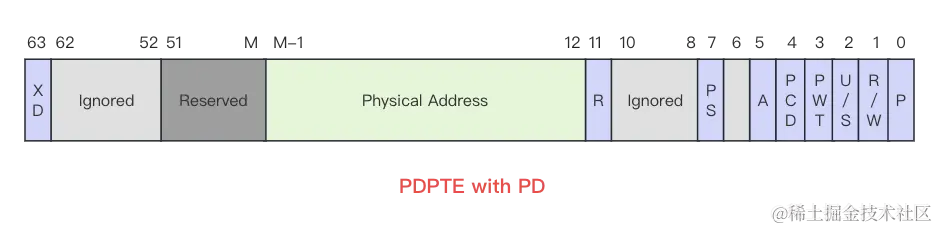

此时，PDPTE 的格式如下：

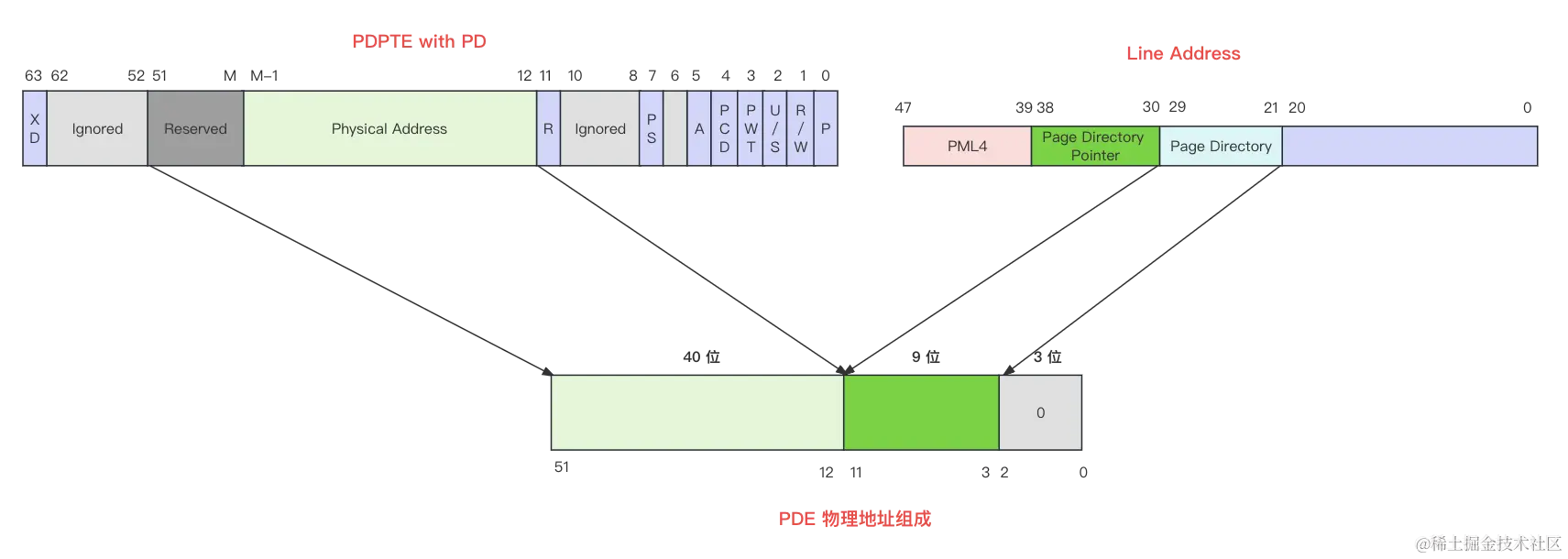

PDE 通过以下步骤定位：

从 PDPTE 的 51:12 位，获取到 40 位物理地址，左移 12 位后，得到页目录（PD）的基地址。该基地址低 12 位全部为 0，对齐到 4KB 的物理地址；
以线性地址的 29:21 位，作为 PDE 在 PD 中的索引
由于每个 PDE 是 8 字节大小，把上一步获取到的索引值乘以 8 ，得到该 PDE 在页目录中的偏移字节量
把第 1 步得到基地址，加上第 3 步得到的偏移量，得到该 PDE 的物理地址。

注：由于第 3 步计算偏移量时乘了 8，相当于左移 3 位，计算得到的地址 2:0 位全是 0。

PDE 使用线性地址的 29:21 位来标识，它控制着线性地址的 2MB （ $2^{21}$ ）的空间。

PDE 物理地址组成：

位 51:12 来自于 PDPTE；
位 11:3 来自于线性地址的 29:21 位
第 2:0 位全是 0

PDE 大小为 8 字节，其使用依赖于它的 PS 位（第 7 位）。

PDE 映射到 2MB 页

当 PS（Page Size）位为 1 时，表示该 PDE 项直接映射到 2MB 的页。

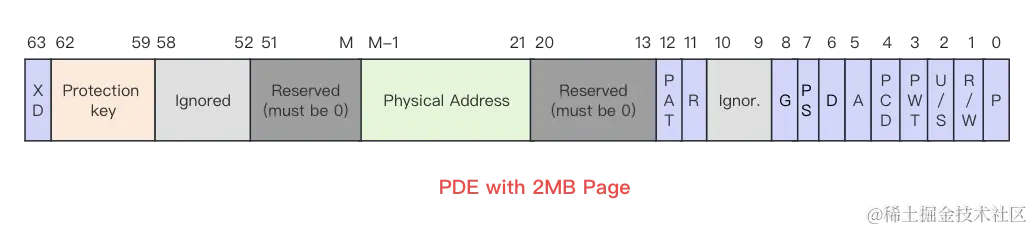

此时，PDE 的格式如下：

我们主要关注 P 位（位 0）、D 位（位 6）、PS 位（位 7），物理地址位（位 M-1:21）：

P 位（Present，存在位）标识该项映射的页是否已经加载到内存；如果为 0，将触发 Page-Fault 异常。
D 位（Dirty，脏页位），标识该项映射的 2MB 页是否写入了数据。
PS （Page Size）位，当映射到页时，此位必需为 1。
物理地址位（位 M-1:21），M 代表 MAXPHYADDR，即当前处理器支持的最大物理地址位数。

其余字段中，大部分是用于访问权限控制的，本文不做详细介绍。

因为 PDE 映射到页，整个转换流程到达最后一步，可以得到线性地址转换后的物理地址，其计算过程如下：

从 PDE 的 51:21 位，获取到 31 位物理地址，左移 21 位后，得到页的基地址。该基地址低 21 位全部为 0，对齐到 2MB 的物理地址；
从线性地址的 21:0 位，获取到页内偏移量
把第 1 步得到基地址，加上第 2 步得到的偏移量，得到该线性地址转换后的物理地址。

完整流程如下图：

最终的物理地址格式：

位 51:21 来自于 PDE；
位 20:0 来自于原始的线性地址。

PDE 引用页表（Page Table， PT）

当 PS（Page Size）位为 0 时，PDE 的 51:12 位保存的是页表（Page Table）的物理地址，该地址是 4KB 对齐的。每个页表由 512 个 64位的项（Page Table Entry，PTE）组成。

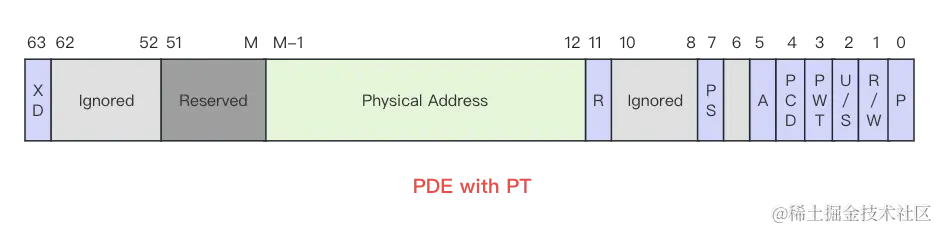

此时，PDE 的格式如下：

PTE 通过以下步骤定位：

从 PDE 的 51:12 位，获取到 40 位物理地址，左移 12 位后，得到页表（Page Table，PT）的基地址。该基地址低 12 位全部为 0，对齐到 4KB 的物理地址；
以线性地址的 20:12 位，作为 PTE 在 PT 中的索引
由于每个 PTE 是 8 字节大小，把上一步获取到的索引值乘以 8 ，得到该 PTE 对于页表的偏移字节量
把第 1 步得到基地址，加上第 3 步得到的偏移量，得到该 PTE 的物理地址。

注：由于第 3 步计算偏移量时乘了 8，相当于左移 3 位，计算得到的地址 2:0 位全是 0。

PTE 使用线性地址的 20:12 位来标识，它控制着线性地址的 4KB （ $2^{12}$ ）的空间。

PTE 物理地址组成：

位 51:12 来自于 PDE；
位 11:3 来自于线性地址的 20:12 位
位 2:0 全是 0

PTE 映射到 4KB 页

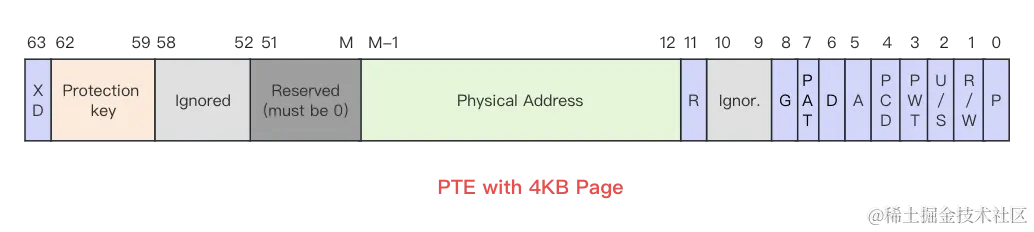

PTE 格式如下：

我们主要关注 P 位（位 0）、D 位（位 6），物理地址位（位 M-1:12）：

P 位（Present，存在位）标识该项映射的页是否已经加载到内存；如果为 0，将触发 Page-Fault 异常。
D 位（Dirty，脏页位），标识该项映射的 4KB 页是否写入了数据。
PS （Page Size）位，当映射到页时，此位必需为 1。
物理地址位（位 M-1:12），表示该项映射到的 4KB 页的物理地址。M 是 MAXPHYADDR 的缩写，表示当前处理器支持的最大物理地址位数。

因为 PTE 映射到 4KB 页，整个转换流程到达最后一步，可以得到线性地址转换后的物理地址，其计算过程如下：

从 PTE 的 51:12 位，获取到 40 位物理地址，左移 12 位后，得到页的基地址。该基地址低 12 位全部为 0，对齐到 4KB 的物理地址；
从线性地址的 12:0 位，获取到页内偏移量
把第 1 步得到基地址，加上第 2 步得到的偏移量，得到该线性地址转换后的物理地址。

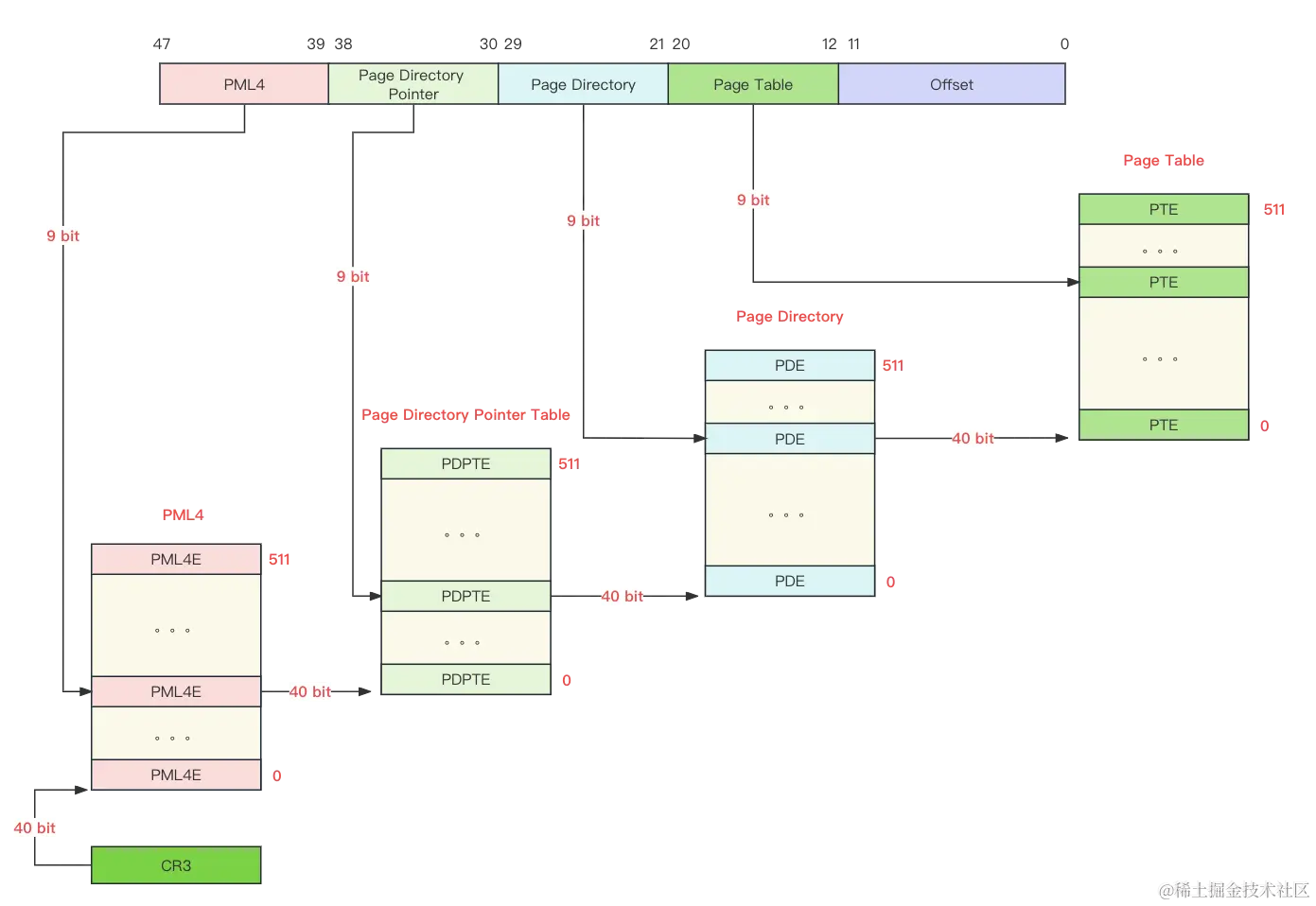

完整的转换流程如下：

最终的物理地址格式：

位 51:12 来自于 PTE；
位 11:0 来自于原始的线性地址。

五、异常

正常情况下，当识别出页帧时，转换过程就完成了。但是，当转换过程遇到标识了”不存在“（P 位为 0）的页结构时，或者修改了保留位，转换过程就会提前中止，并触发 page-fault 异常。

4 级和 5级页表中的保留位如下所示：

位 51:MAXPHYADDR 被保留
PML5E 或 PML4E 中的 PS 标志位被保留
如果处理器不支持 1-GByte 的页，PDPTE 中的 PS 标志位被保留
如果 PDPTE 中的 PS 标志为 1，该项中的 29:13 位被保留
如果 PDE 中的 PS 标志为 1，该项中的 20:13 位被保留
如果 IA32_EFER.NXE = 0，XD 标志位（第 63 位）被保留

六、参考资料

1、Intel 开发者手册：Intel 64 and IA-32 Architectures Software Developer Manuals Volume 3A, Chapter 4 Paging
