数字视频基础知识本文讲解了数字视频的基础知识，包括基本参数、视频采集、视频编码流程、常见视频编码、容器格式、视频参数实例

上一篇见数字音频基础知识

基本参数

分辨率 Resolution
- 指视频每一帧图像所含的像素点数，表示为长边像素数x短边像素数，用于度量图像的数据量大小
- 常见的为
  - 480p(SD 640x480 4:3)
  - 720p(HD 1280x720 16:9)
  - 1080p(FHD 1920x1080 16:9)
  - 2k 1440p(QHD 2560x1440 16:9)
  - 4k 2160p(UHD 3840x2160 16:9)
帧率 Frame Rate
- 指视频每秒所含的帧数，单位fps
- 常见的为 15、24、25、30、60fps
码率 Bit Rate
- 同音频的比特率，只是称呼习惯不同，指每秒传输或处理的比特(bit)数，单位为bit/s或bps
- 因视频基本参数(分辨率、帧率)、视频编码、视频内容差异，视频码率差异很大

视频采集

数字视频可以理解为对自然场景的时间采样和空间采样，其中空间采样的指标为分辨率，时间采样的指标为帧率

空间采样是指采集一帧帧的图像

时间采样是指每秒扫描多少次，如对于彩色电视，PAL制为25fps，NTSC制为30fps

空间采样通常有两种不同的方式：逐行扫描和隔行扫描

逐行扫描
- 一行接着一行，由左到右，从上到下进行扫描，每帧所有画面同时显示
- 这种扫描方式所得画面更加的稳定清晰，目前的数字视频多为逐行扫描
隔行扫描

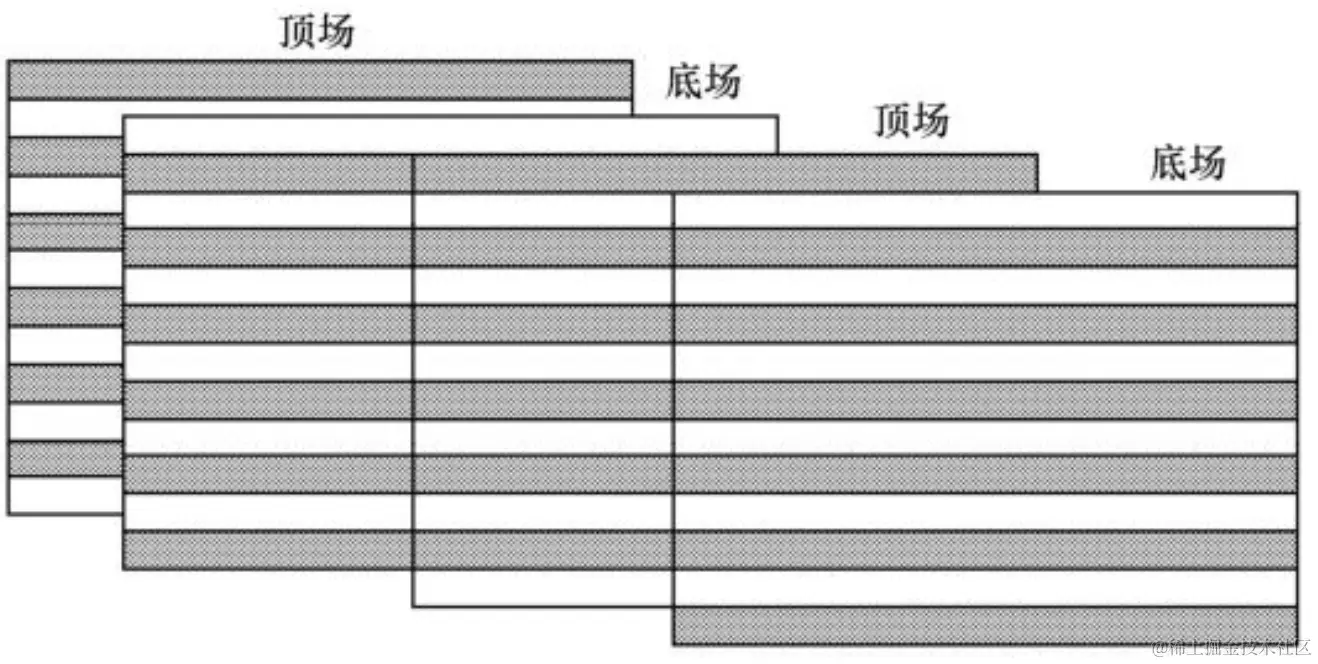

- 隔行扫描将一帧分为两场，每场由若干行组成，先扫描奇数行得到顶场，隔一段时间再扫描偶数行得到底场，两个场都显示才为一帧的完整画面
- 这种扫描方式是为带宽受限的电视开发的技术，两个场采集时间不同，画面更不稳定，现在数字视频很少使用

视频的裸数据通常使用 YUV 数据格式表示

YUV 是一种颜色编码方式，其中Y为明亮度，UV(CbCr)为色度分量，可通过公式与RGB格式相互转换

YUV实际上有多个变种，如Y'UV，YUV，YCbCr，YPbPr，通常我们说的YUV都是指YCbCr这种变种

Y 亮度，也就是灰度值
Cb 是蓝色通道和亮度的差值
Cr 是红色通道和亮度的差值

人眼对于亮度比色度更敏感，YUV将亮度与色度分离，在取样和编码时可以适当减少色度的带宽，显著提高压缩比，但不过度影响观感

同时，YUV产生于黑白电视和彩色电视的过渡时期，分量Y表示亮度值，可以兼容黑白电视

YUV常用的采样格式有

4:4:4 表示完全取样
4:2:2 表示2:1的水平取样，垂直完全采样
4:2:0 表示2:1的水平取样，垂直2:1取样，隔行取样U和V，如该行取样U，下一行取样V
4:1:1 表示4:1的水平取样，垂直完全采样

其中最常用的采样格式为4:2:0

这些采样格式的意义在于，每个像素都有Y亮度值，多个像素共用一个色度值，显著降低带宽

由于有多种采样格式，YUV还有多种不同的数据排列方式，将Y、U、V三个分量按不同顺序储存，大体有三类

planar YUV三个分量分开存放
semi-plannar Y分量单独存放，UV分量交错存放
packed YUV三个分量交错存放

如最常见的 I420(属于YUV 420 Planar)格式排列方式如下，先存放所有的Y分量，再存放U分量和V分量

至于色深，一般为8bit或10bit

计算视频裸数据的码率，若视频格式为 1920x1080 8bit/420 24fps ，则码率为

$1920*1080*8*1.5*24=597.1968Mbps$

这个码率是网络传输不能接受的，所以对于视频也要进行编码处理

视频编码

与音频编码相似，视频压缩也是通过去除冗余信息来完成的，相较于音频数据，视频数据有着极强的相关性，包含大量冗余信息，包括空间冗余、时间冗余、视觉冗余等

帧内编码去除空间上的冗余信息，对单幅图像进行编码
帧间编码去除时间上的冗余信息
- 运动补偿：通过先前的局部图像来预测、补偿当前的局部图像
- 运动表示：不同区域的图像使用不同的运动矢量来描述运动信息
- 运动估计：从视频序列中抽取运动信息

如H.264/AVC简单的编码过程：预测(帧内预测、帧间预测) -> DCT变换和量化 -> 比特流编码

在视频压缩编码中通常使用IPB三种类型的帧

I帧帧内编码帧，自带全部信息的独立帧，可独立解码，为关键帧
P帧帧间预测编码帧，需要参考前面的I帧或P帧才能进行解码，表示当前帧和前一帧的差别，压缩率高
B帧双向预测编码帧，需要参考前面的I帧或P帧和后面的P帧才能进行解码，解码困难，压缩率极高

由于先到来的B帧无法立即解码，需要等待依赖的I帧、P帧解码完，这就导致了解码和显示的不一致

为了解决类似的同步问题，引入DTS、PTS，指导播放时的行为，并在编码时生成

DTS(Decoding Time Stamp) 解码时间戳，告诉播放器何时解码这一帧的数据
PTS(Presentation Time Stamp) 显示时间戳，告诉播放器何时显示这一帧的数据

当视频流中没有B帧时，通常DTS和PTS是一致的

当视频流中有B帧时，比如视频帧的显示顺序为 I B B P，但视频流中的顺序为I P B B，是按照解码的顺序来排序的

Stream: I P B B
   DTS: 1 2 3 4
   PTS: 1 4 2 3

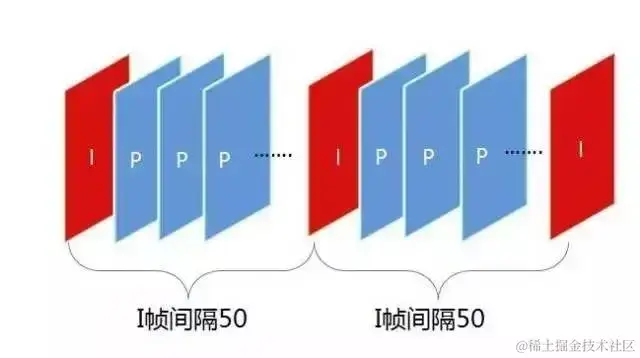

视频编码时，编码器将多张图像编码后生成一组组GOP(Group of Pictures)，解码器在解码时则是读取一组组GOP进行解码后读取画面渲染显示

GOP 是一组连续的画面，由一个I帧和多个P帧、B帧组成，是视频编解码的基本单位

通常为编码器设置参数时，需要设置gop_size，这个参数代表的是两个I帧之间的帧数目，即每组GOP所含帧数目

常见视频编码

常见的视频编码可分为几个系列

ISO-MPEG和ITU-T合作开发的系列，均需专利授权：H.264/AVC、H.265/HEVC、H.266/VVC

Google及后面成立的AOM开发的系列，均为免费格式：VP8、VP9、AV1

AVS工作组开发的系列，中国具有自主知识产权，为广电标准：AVS、AVS2、AVS3

最常见的几种视频编码的压缩比大致如下

H.264/AVC < H.265/HEVC ≈ VP9 < AV1

目前最流行的编码为H.264，软件和硬件支持都非常好

H.265由于专利费用原因没有非常普及，硬件基本支持硬解H.265

AV1有更高的压缩率且免费，但硬件支持还不普及，软解对CPU占用率过高

容器(封装)格式

相比音频容器，视频容器的功能更丰富，提供流封装(一个或多个视频流、音频流)、同步(提供音视频同步的时间戳)、存储元数据(视频流和音频流的各类参数、字幕、视频本身的各种信息)等功能

常见的容器格式有以下几种

AVI(.avi) 不支持流媒体，功能较弱
MPEG2-TS(.ts) 专为流媒体设计，任意片段可独立解码，常用于HLS协议中(m3u8、ts)
Flash Video(.flv) flash时代流行的容器格式，每个片段自带时间戳，常用于HTTP-FLV协议中
QuickTime File Format(.mov) 常用于苹果设备和软件中
MP4(.mp4) 最流行、最泛用的格式，有更适用于流媒体的变种fMP4，常用于DASH协议中(mpd、mp4、m4s)
Matroska(.mkv) 开放格式，支持流媒体，功能强大(多音轨、多字幕、支持多种编码)，常用于高清视频
WebM(.webm) 开放格式，支持流媒体，基于MKV开发，仅支持开放的编码格式(VP8、VP9、AV1、Opus)

参数实例

通过 ffprobe 输出文件基本参数

MP4

Input #0, mov,mp4,m4a,3gp,3g2,mj2, from '4f009fb8c7ba0013dec16d634252eac1.MP4':
  Metadata:
    major_brand     : mp42
    minor_version   : 0
    compatible_brands: mp42mp41
    creation_time   : 2018-11-11T17:17:18.000000Z
  Duration: 00:01:33.88, start: 0.000000, bitrate: 9846 kb/s
  Stream #0:0[0x1](eng): Video: h264 (Main) (avc1 / 0x31637661), yuv420p(tv, bt709, progressive), 1920x1080, 9519 kb/s, 25 fps, 25 tbr, 25k tbn (default)
    Metadata:
      creation_time   : 2018-11-11T17:17:18.000000Z
      handler_name    : ?Mainconcept Video Media Handler
      vendor_id       : [0][0][0][0]
      encoder         : AVC Coding
  Stream #0:1[0x2](eng): Audio: aac (LC) (mp4a / 0x6134706D), 48000 Hz, stereo, fltp, 317 kb/s (default)
    Metadata:
      creation_time   : 2018-11-11T17:17:18.000000Z
      handler_name    : #Mainconcept MP4 Sound Media Handler
      vendor_id       : [0][0][0][0]

浏览器支持

目前浏览器支持的视频编码共有6种，根据 caniuse.com

H.264/AVC 97%完全支持
H.265/HEVC 19%完全支持，实际支持比例大于此
- Safari13(2019.10)之后能直接使用
- Chrome107版本(2022.10)之后支持HEVC硬解
  - 由来自字节的开源贡献者主导，见【专访】 Chrome HEVC 硬解背后的字节开源贡献者
- Edge79-107版本需安装微软商店HEVC插件，107版本(2022.10)之后与Chrome相同支持HEVC硬解
AV1 78% 完全支持
- Chrome70版本(2018.10)后支持
- Edge121版本(2024.1)后支持
- Safari17版本(2023.9)后支持硬件解码
WebM(VP8、VP9) 88%完全支持
- Safari16版本(2022.9)后完全支持
Theora/Ogg 10%完全支持，很少使用的格式
