Canvas画布常用Api汇总一、canvas 简介 <canvas> 是 HTML5 新增的，一个可以使用脚本(通常

一、canvas 简介

<canvas> 是 HTML5 新增的，一个可以使用脚本(通常为 JavaScript) 在其中绘制图像的 HTML 元素。它可以用来制作照片集或者制作简单(也不是那么简单)的动画，甚至可以进行实时视频处理和渲染。

它最初由苹果内部使用自己 MacOS X WebKit 推出，供应用程序使用像仪表盘的构件和 Safari 浏览器使用。后来，有人通过 Gecko 内核的浏览器 (尤其是 Mozilla和Firefox)，Opera 和 Chrome 和超文本网络应用技术工作组建议为下一代的网络技术使用该元素。

Canvas 是由 HTML 代码配合高度和宽度属性而定义出的可绘制区域。JavaScript 代码可以访问该区域，类似于其他通用的二维 API，通过一套完整的绘图函数来动态生成图形。

Mozilla 程序从 Gecko 1.8 (Firefox 1.5) 开始支持 <canvas>, Internet Explorer 从 IE9 开始 <canvas> 。Chrome 和 Opera 9+ 也支持 <canvas>。

二、Canvas基本使用

2.1 `<canvas>` 元素

<canvas> 看起来和 <img> 标签一样，只是 <canvas> 只有两个可选的属性 width、heigth 属性，而没有 src、alt 属性。

如果不给 <canvas> 设置 widht、height 属性时，则默认 width为300、height 为 150，单位都是 px。也可以使用 css 属性来设置宽高，但是如宽高属性和初始比例不一致，他会出现扭曲。所以，建议永远不要使用 css 属性来设置 <canvas> 的宽高。

2.2 渲染上下文(Thre Rending Context)

<canvas> 会创建一个固定大小的画布，会公开一个或多个渲染上下文(画笔)，使用渲染上下文来绘制和处理要展示的内容。

我们重点研究 2D 渲染上下文。其他的上下文我们暂不研究，比如， WebGL 使用了基于 OpenGL ES的3D 上下文。

var canvas = document.getElementById('tutorial');
//获得 2d 上下文对象
var ctx = canvas.getContext('2d');

2.3 检测支持性

var canvas = document.getElementById('tutorial');

if (canvas.getContext){
  var ctx = canvas.getContext('2d');
  // drawing code here
} else {
  // canvas-unsupported code here
}

2.4 代码模板

<canvas id="tutorial" width="300" height="300"></canvas>
<script type="text/javascript">
function draw(){
    var canvas = document.getElementById('tutorial');
    if(!canvas.getContext) return;
      var ctx = canvas.getContext("2d");
      //开始代码

}
draw();
</script>

2.5 一个简单的例子

以下实例绘制两个长方形：

<canvas id="tutorial" width="300" height="300"></canvas>
<script type="text/javascript">
function draw(){
    var canvas = document.getElementById('tutorial');
    if(!canvas.getContext) return;
    var ctx = canvas.getContext("2d");
    ctx.fillStyle = "rgb(200,0,0)";
      //绘制矩形
    ctx.fillRect (10, 10, 55, 50);

    ctx.fillStyle = "rgba(0, 0, 200, 0.5)";
    ctx.fillRect (30, 30, 55, 50);
}
draw();
</script>

三、绘制形状

3.1 栅格 `(grid)` 和坐标空间

如下图所示，canvas 元素默认被网格所覆盖。通常来说网格中的一个单元相当于 canvas 元素中的一像素。栅格的起点为左上角，坐标为 (0,0) 。所有元素的位置都相对于原点来定位。所以图中蓝色方形左上角的坐标为距离左边（X 轴）x 像素，距离上边（Y 轴）y 像素，坐标为 (x,y)。

后面我们会涉及到坐标原点的平移、网格的旋转以及缩放等。

3.2 绘制矩形

<canvas> 只支持一种原生的图形绘制：矩形。所有其他图形都至少需要生成一种路径 (path)。不过，我们拥有众多路径生成的方法让复杂图形的绘制成为了可能。

canvast 提供了三种方法绘制矩形：

1、fillRect(x, y, width, height)：绘制一个填充的矩形。
2、strokeRect(x, y, width, height)：绘制一个矩形的边框。
3、clearRect(x, y, widh, height)：清除指定的矩形区域，然后这块区域会变的完全透明。

注意：这 3 个方法具有相同的参数。

x, y：指的是矩形的左上角的坐标。(相对于canvas的坐标原点)
width, height：指的是绘制的矩形的宽和高。

function draw(){
    var canvas = document.getElementById('tutorial');
    if(!canvas.getContext) return;
    var ctx = canvas.getContext("2d");
    ctx.fillRect(10, 10, 100, 50);     // 绘制矩形，填充的默认颜色为黑色
    ctx.strokeRect(10, 70, 100, 50);   // 绘制矩形边框

}
draw();

ctx.clearRect(15, 15, 50, 25);

四、绘制路径 (`path`)

图形的基本元素是路径。

路径是通过不同颜色和宽度的线段或曲线相连形成的不同形状的点的集合。

一个路径，甚至一个子路径，都是闭合的。

使用路径绘制图形需要一些额外的步骤：

创建路径起始点
调用绘制方法去绘制出路径
把路径封闭
一旦路径生成，通过描边或填充路径区域来渲染图形。

下面是需要用到的方法：

beginPath()

新建一条路径，路径一旦创建成功，图形绘制命令被指向到路径上生成路径
moveTo(x, y)

把画笔移动到指定的坐标(x, y)。相当于设置路径的起始点坐标。
closePath()

闭合路径之后，图形绘制命令又重新指向到上下文中
stroke()

通过线条来绘制图形轮廓
fill()

通过填充路径的内容区域生成实心的图形

4.1 绘制线段

function draw(){
    var canvas = document.getElementById('tutorial');
    if (!canvas.getContext) return;
    var ctx = canvas.getContext("2d");
    ctx.beginPath(); //新建一条path
    ctx.moveTo(50, 50); //把画笔移动到指定的坐标
    ctx.lineTo(200, 50);  //绘制一条从当前位置到指定坐标(200, 50)的直线.
    //闭合路径。会拉一条从当前点到path起始点的直线。如果当前点与起始点重合，则什么都不做
    ctx.closePath();
    ctx.stroke(); //绘制路径。
}
draw();

4.2 绘制三角形边框

function draw(){
    var canvas = document.getElementById('tutorial');
    if (!canvas.getContext) return;
    var ctx = canvas.getContext("2d");
    ctx.beginPath();
    ctx.moveTo(50, 50);
    ctx.lineTo(200, 50);
    ctx.lineTo(200, 200);
    ctx.closePath(); //虽然我们只绘制了两条线段，但是closePath会closePath，仍然是一个3角形
    ctx.stroke(); //描边。stroke不会自动closePath()
}
draw();

4.3 填充三角形

function draw(){
    var canvas = document.getElementById('tutorial');
    if (!canvas.getContext) return;
    var ctx = canvas.getContext("2d");
    ctx.beginPath();
    ctx.moveTo(50, 50);
    ctx.lineTo(200, 50);
    ctx.lineTo(200, 200);

    ctx.fill(); //填充闭合区域。如果path没有闭合，则fill()会自动闭合路径。
}
draw();

4.4 绘制圆弧

有两个方法可以绘制圆弧：

1、arc(x, y, r, startAngle, endAngle, anticlockwise): 以(x, y) 为圆心，以r 为半径，从 startAngle 弧度开始到endAngle弧度结束。anticlosewise 是布尔值，true 表示逆时针，false 表示顺时针(默认是顺时针)。

注意：

这里的度数都是弧度。
0 弧度是指的 x 轴正方向。

radians=(Math.PI/180)*degrees //角度转换成弧度

2、arcTo(x1, y1, x2, y2, radius): 根据给定的控制点和半径画一段圆弧，最后再以直线连接两个控制点。

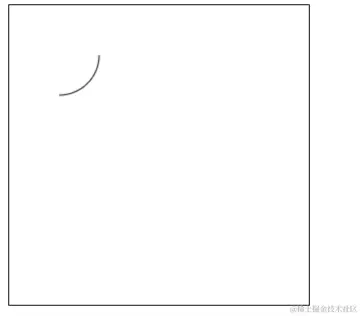

圆弧案例 1

function draw(){
    var canvas = document.getElementById('tutorial');
    if (!canvas.getContext) return;
    var ctx = canvas.getContext("2d");
    ctx.beginPath();
    ctx.arc(50, 50, 40, 0, Math.PI / 2, false);
    ctx.stroke();
}
draw();

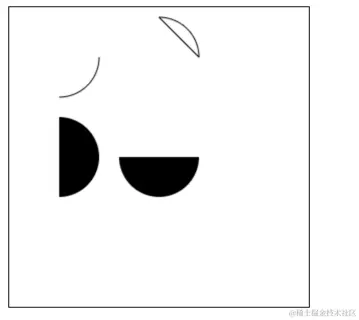

圆弧案例 2

function draw(){
    var canvas = document.getElementById('tutorial');
    if (!canvas.getContext) return;
    var ctx = canvas.getContext("2d");
    ctx.beginPath();
    ctx.arc(50, 50, 40, 0, Math.PI / 2, false);
    ctx.stroke();

    ctx.beginPath();
    ctx.arc(150, 50, 40, 0, -Math.PI / 2, true);
    ctx.closePath();
    ctx.stroke();

    ctx.beginPath();
    ctx.arc(50, 150, 40, -Math.PI / 2, Math.PI / 2, false);
    ctx.fill();

    ctx.beginPath();
    ctx.arc(150, 150, 40, 0, Math.PI, false);
    ctx.fill();

}
draw();

圆弧案例 3

function draw(){
    var canvas = document.getElementById('tutorial');
    if (!canvas.getContext) return;
    var ctx = canvas.getContext("2d");
    ctx.beginPath();
    ctx.moveTo(50, 50);
      //参数1、2：控制点1坐标   参数3、4：控制点2坐标  参数4：圆弧半径
    ctx.arcTo(200, 50, 200, 200, 100);
    ctx.lineTo(200, 200)
    ctx.stroke();

    ctx.beginPath();
    ctx.rect(50, 50, 10, 10);
    ctx.rect(200, 50, 10, 10)
    ctx.rect(200, 200, 10, 10)
    ctx.fill()
}
draw();

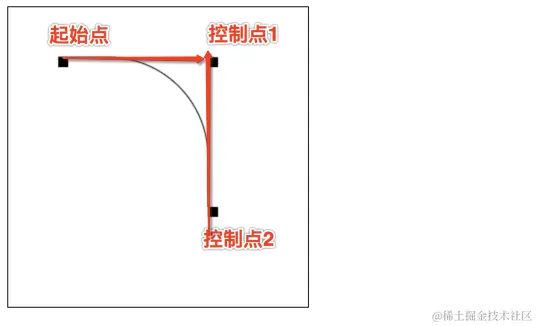

arcTo方法的说明：

这个方法可以这样理解。绘制的弧形是由两条切线所决定。

第 1 条切线：起始点和控制点1决定的直线。

第 2 条切线：控制点1 和控制点2决定的直线。

其实绘制的圆弧就是与这两条直线相切的圆弧。

五、添加样式和颜色

在前面的绘制矩形章节中，只用到了默认的线条和颜色。

如果想要给图形上色，有两个重要的属性可以做到。

fillStyle = color 设置图形的填充颜色
strokeStyle = color 设置图形轮廓的颜色

备注：

1. color 可以是表示 css 颜色值的字符串、渐变对象或者图案对象。
2. 默认情况下，线条和填充颜色都是黑色。
3. 一旦您设置了 strokeStyle 或者 fillStyle 的值，那么这个新值就会成为新绘制的图形的默认值。如果你要给每个图形上不同的颜色，你需要重新设置 fillStyle 或 strokeStyle 的值。

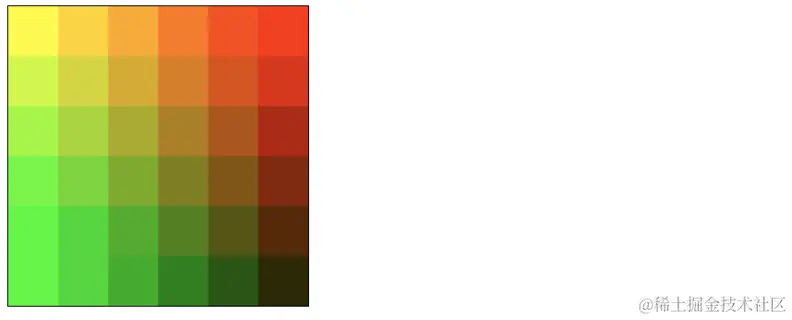

fillStyle

function draw(){
  var canvas = document.getElementById('tutorial');
  if (!canvas.getContext) return;
  var ctx = canvas.getContext("2d");
  for (var i = 0; i < 6; i++){
    for (var j = 0; j < 6; j++){
      ctx.fillStyle = 'rgb(' + Math.floor(255 - 42.5 * i) + ',' +
        Math.floor(255 - 42.5 * j) + ',0)';
      ctx.fillRect(j * 50, i * 50, 50, 50);
    }
  }
}
draw();

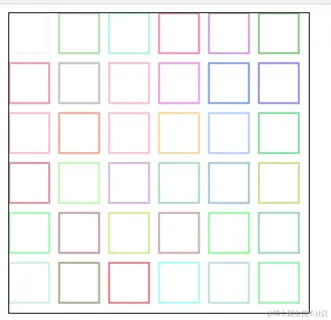

strokeStyle

function draw(){
    var canvas = document.getElementById('tutorial');
    if (!canvas.getContext) return;
    var ctx = canvas.getContext("2d");
    for (var i = 0; i < 6; i++){
        for (var j = 0; j < 6; j++){
            ctx.strokeStyle = `rgb(${randomInt(0, 255)},${randomInt(0, 255)},${randomInt(0, 255)})`;
            ctx.strokeRect(j * 50, i * 50, 40, 40);
        }
    }
}
draw();
/**
 返回随机的 [from, to] 之间的整数(包括from，也包括to)
 */
function randomInt(from, to){
    return parseInt(Math.random() * (to - from + 1) + from);
}

Transparency(透明度)

globalAlpha = transparencyValue: 这个属性影响到 canvas 里所有图形的透明度，有效的值范围是 0.0 （完全透明）到 1.0（完全不透明），默认是 1.0。

globalAlpha 属性在需要绘制大量拥有相同透明度的图形时候相当高效。不过，我认为使用rgba()设置透明度更加好一些。

1. line style

线宽。只能是正值。默认是 1.0。

起始点和终点的连线为中心，上下各占线宽的一半。

ctx.beginPath();
ctx.moveTo(10, 10);
ctx.lineTo(100, 10);
ctx.lineWidth = 10;
ctx.stroke();

ctx.beginPath();
ctx.moveTo(110, 10);
ctx.lineTo(160, 10)
ctx.lineWidth = 20;
ctx.stroke()

2. lineCap = type

线条末端样式。

共有 3 个值：

butt：线段末端以方形结束
round：线段末端以圆形结束

square：线段末端以方形结束，但是增加了一个宽度和线段相同，高度是线段厚度一半的矩形区域。

var lineCaps = ["butt", "round", "square"];
for (var i = 0; i < 3; i++){
    ctx.beginPath();
    ctx.moveTo(20 + 30 * i, 30);
    ctx.lineTo(20 + 30 * i, 100);
    ctx.lineWidth = 20;
    ctx.lineCap = lineCaps[i];
    ctx.stroke();
}
ctx.beginPath();
ctx.moveTo(0, 30);
ctx.lineTo(300, 30);
ctx.moveTo(0, 100);
ctx.lineTo(300, 100)
ctx.strokeStyle = "red";
ctx.lineWidth = 1;
ctx.stroke();

3. lineJoin = type

同一个 path 内，设定线条与线条间接合处的样式。

共有 3 个值 round, bevel 和 miter：

round 通过填充一个额外的，圆心在相连部分末端的扇形，绘制拐角的形状。圆角的半径是线段的宽度。
bevel 在相连部分的末端填充一个额外的以三角形为底的区域，每个部分都有各自独立的矩形拐角。
miter(默认) 通过延伸相连部分的外边缘，使其相交于一点，形成一个额外的菱形区域。

function draw(){
    var canvas = document.getElementById('tutorial');
    if (!canvas.getContext) return;
    var ctx = canvas.getContext("2d");
    var lineJoin = ['round', 'bevel', 'miter'];
    ctx.lineWidth = 20;
    for (var i = 0; i < lineJoin.length; i++){
        ctx.lineJoin = lineJoin[i];
        ctx.beginPath();
        ctx.moveTo(50, 50 + i * 50);
        ctx.lineTo(100, 100 + i * 50);
        ctx.lineTo(150, 50 + i * 50);
        ctx.lineTo(200, 100 + i * 50);
        ctx.lineTo(250, 50 + i * 50);
        ctx.stroke();
    }
}
draw();

4. 虚线

用 setLineDash 方法和 lineDashOffset 属性来制定虚线样式。 setLineDash 方法接受一个数组，来指定线段与间隙的交替；lineDashOffset属性设置起始偏移量。

   function draw(){
   var canvas = document.getElementById('tutorial');
   if (!canvas.getContext) return;
   var ctx = canvas.getContext("2d");

   ctx.setLineDash([20, 5]);  // [实线长度, 间隙长度]
   ctx.lineDashOffset = -0;
   ctx.strokeRect(50, 50, 210, 210);
}
draw();

备注： getLineDash() 返回一个包含当前虚线样式，长度为非负偶数的数组。

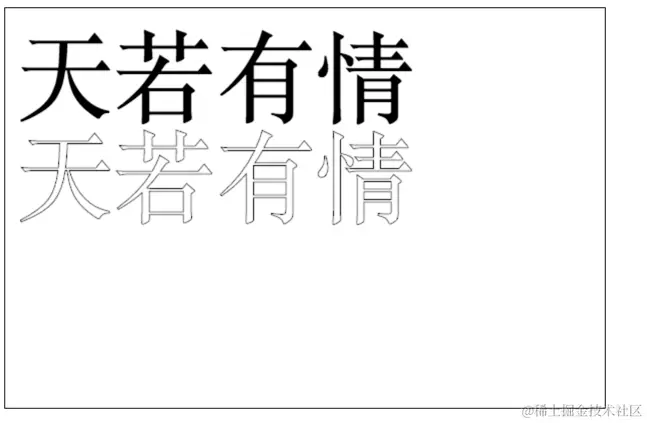

六、绘制文本

绘制文本的两个方法

canvas 提供了两种方法来渲染文本:

fillText(text, x, y [, maxWidth]) 在指定的 (x,y) 位置填充指定的文本，绘制的最大宽度是可选的。
strokeText(text, x, y [, maxWidth]) 在指定的 (x,y) 位置绘制文本边框，绘制的最大宽度是可选的。

var ctx;
function draw(){
    var canvas = document.getElementById('tutorial');
    if (!canvas.getContext) return;
    ctx = canvas.getContext("2d");
    ctx.font = "100px sans-serif"
    ctx.fillText("天若有情", 10, 100);
    ctx.strokeText("天若有情", 10, 200)
}
draw();

给文本添加样式

font = value 当前我们用来绘制文本的样式。这个字符串使用和 CSS font 属性相同的语法。默认的字体是 10px sans-serif。
textAlign = value 文本对齐选项。可选的值包括：start, end, left, right or center。默认值是 start。
textBaseline = value 基线对齐选项，可选的值包括：top, hanging, middle, alphabetic, ideographic, bottom。默认值是 alphabetic。。
direction = value 文本方向。可能的值包括：ltr, rtl, inherit。默认值是 inherit。

七、绘制图片

我们也可以在 canvas 上直接绘制图片。

7.1 由零开始创建图片

var img = new Image(); // 创建一个元素 img.src = 'myImage.png'; // 设置图片源地址

脚本执行后图片开始装载。

绘制 img

// 参数 1：要绘制的 img // 参数 2、3：绘制的 img 在 canvas 中的坐标 ctx.drawImage(img,0,0);

注意：考虑到图片是从网络加载，如果 drawImage 的时候图片还没有完全加载完成，则什么都不做，个别浏览器会抛异常。所以我们应该保证在 img 绘制完成之后再 drawImage。

var img = new Image(); // 创建img元素 img.onload = function(){ ctx.drawImage(img, 0, 0) } img.src = 'myImage.png'; // 设置图片源地址

7.2 绘制 `img` 标签元素中的图片

img 可以 new 也可以来源于我们页面的 <img>标签。

<img src="./美女.jpg" alt="" width="300"><br>
<canvas id="tutorial" width="600" height="400"></canvas>
function draw(){
    var canvas = document.getElementById('tutorial');
    if (!canvas.getContext) return;
    var ctx = canvas.getContext("2d");
    var img = document.querySelector("img");
    ctx.drawImage(img, 0, 0);
}
document.querySelector("img").onclick = function (){
    draw();
}

第一张图片就是页面中的 <img> 标签：

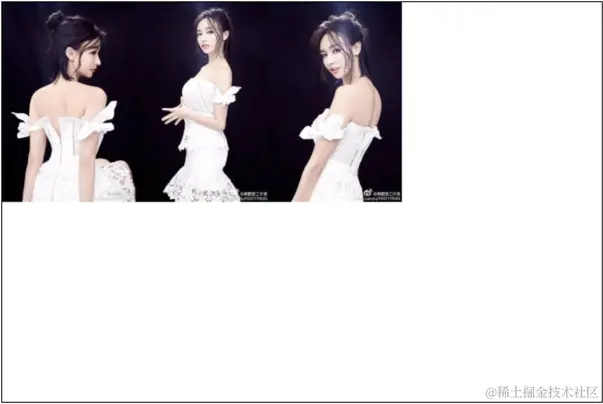

7.3 缩放图片

drawImage() 也可以再添加两个参数：

drawImage(image, x, y, width, height)

这个方法多了 2 个参数：width 和 height，这两个参数用来控制当像 canvas 画入时应该缩放的大小。

ctx.drawImage(img, 0, 0, 400, 200)

7.4 切片(slice)

drawImage(image, sx, sy, sWidth, sHeight, dx, dy, dWidth, dHeight)

第一个参数和其它的是相同的，都是一个图像或者另一个 canvas 的引用。

其他 8 个参数：

前 4 个是定义图像源的切片位置和大小，后 4 个则是定义切片的目标显示位置和大小。

八、状态的保存和恢复

Saving and restoring state 是绘制复杂图形时必不可少的操作。

save() 和 restore()

save 和 restore 方法是用来保存和恢复 canvas 状态的，都没有参数。

Canvas 的状态就是当前画面应用的所有样式和变形的一个快照。

1、关于 save() ：Canvas状态存储在栈中，每当save()方法被调用后，当前的状态就被推送到栈中保存。

一个绘画状态包括：

当前应用的变形（即移动，旋转和缩放）
strokeStyle, fillStyle, globalAlpha, lineWidth, lineCap, lineJoin, miterLimit, shadowOffsetX, shadowOffsetY, shadowBlur, shadowColor, globalCompositeOperation 的值
当前的裁切路径（clipping path）

注意：可以调用任意多次 save方法(类似数组的 push())。

2、关于restore()：每一次调用 restore 方法，上一个保存的状态就从栈中弹出，所有设定都恢复(类似数组的 pop())。

var ctx;
function draw(){
    var canvas = document.getElementById('tutorial');
    if (!canvas.getContext) return;
    var ctx = canvas.getContext("2d");

    ctx.fillRect(0, 0, 150, 150);   // 使用默认设置绘制一个矩形
    ctx.save();                  // 保存默认状态

    ctx.fillStyle = 'red'       // 在原有配置基础上对颜色做改变
    ctx.fillRect(15, 15, 120, 120); // 使用新的设置绘制一个矩形

    ctx.save();                  // 保存当前状态
    ctx.fillStyle = '#FFF'       // 再次改变颜色配置
    ctx.fillRect(30, 30, 90, 90);   // 使用新的配置绘制一个矩形

    ctx.restore();               // 重新加载之前的颜色状态
    ctx.fillRect(45, 45, 60, 60);   // 使用上一次的配置绘制一个矩形

    ctx.restore();               // 加载默认颜色配置
    ctx.fillRect(60, 60, 30, 30);   // 使用加载的配置绘制一个矩形
}
draw();

Canvas画布常用Api汇总
