前言

我们之前提到过——坐标修正的概念。但只是一笔带过。今天我们来详细了解下坐标修正。话不多说，直接开始。

什么是坐标修正

我们在前面文章的 shader 编写中，都进行了坐标修正。即以下代码：

    vec2 uv =fragCoord/iResolution.xy; //坐标除以画布大小得到归一化uv坐标
    // uv 居中
    uv=(uv*2.)-1.0;
    uv.x*=iResolution.x/iResolution.y; // 修正uv坐标未自动适应画布比例的问题

从代码中，我们不难看出，我们进行了以下操作：

得到 uv 坐标，uv 坐标的范围为[0-1]
将 uv 坐标系的原点移到中心点
修正坐标系的比例

所以，我们可以知道，坐标修正即是对坐标系进行以上三个步骤。

详解`坐标修正`

我们接下来详细解释下，为何上述三步可以达到坐标修正的目的？

uv 坐标

uv 坐标：输入坐标fragCoord除以画布大小iResolution.xy，我们就能得到一个归一化的坐标，把它命名为uv,所以，我们使用 vec2 uv =fragCoord/iResolution.xy;可以得到我们的 uv 坐标，x,y 的范围都在[0,1]之间。

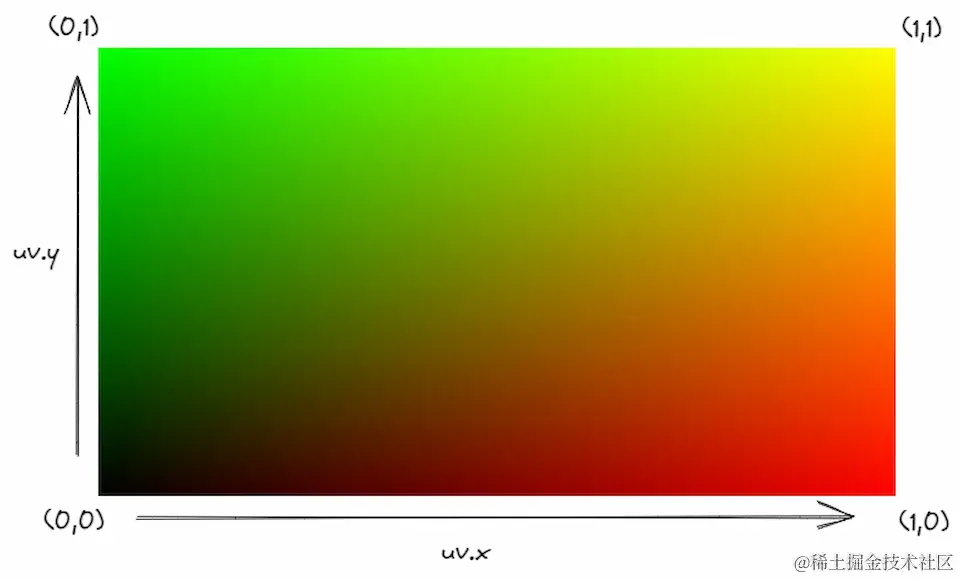

以下为 uv 坐标可视化的图片：

原点居中

我们先来看原点未居中的 uv 的图片：

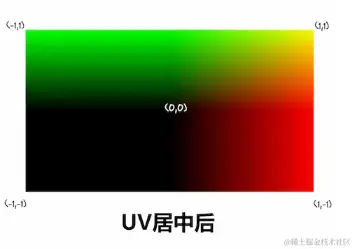

再来看看我们原点居中了的 uv 的图片：

为何uv=(uv*2.)-1.0能实现原点居中的效果呢？我们来仔细分析下：

uv*2.0——我们的 uv 范围变成了[0,2]
(uv*2.)-1.0——我们的 uv 范围变成了[-1,1],这时候，我们的原点在(0,0)点，并且（0，0）点为中心点

画布比例修正

画布比例修正：uv.x*=iResolution.x/iResolution.y;，是三步中相对最难理解的点。我将会画图解释，希望讲解清楚。

我们为什么要进行画布比列修正呢？

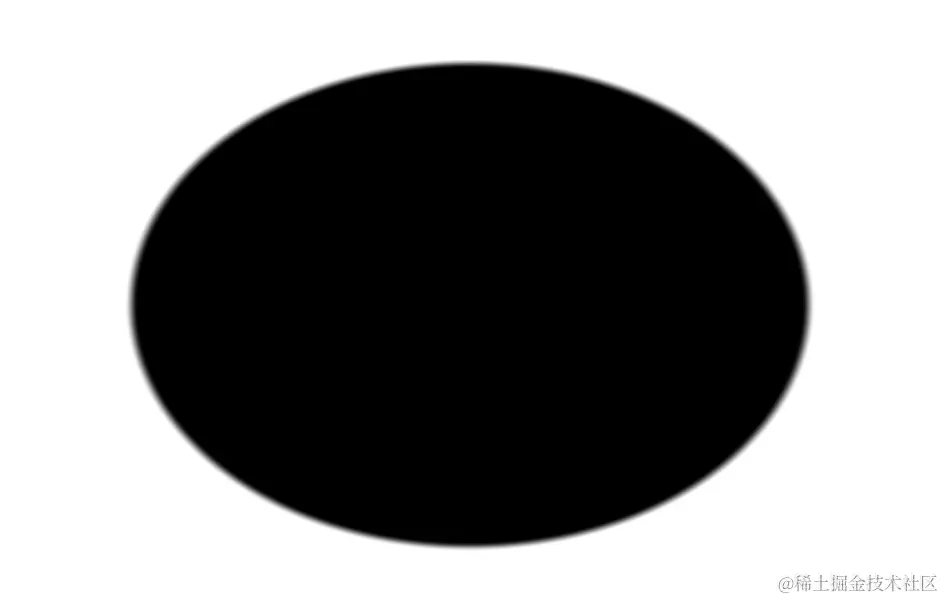

当我们在一个16：9的屏幕上使用 shader 绘制一个圆：

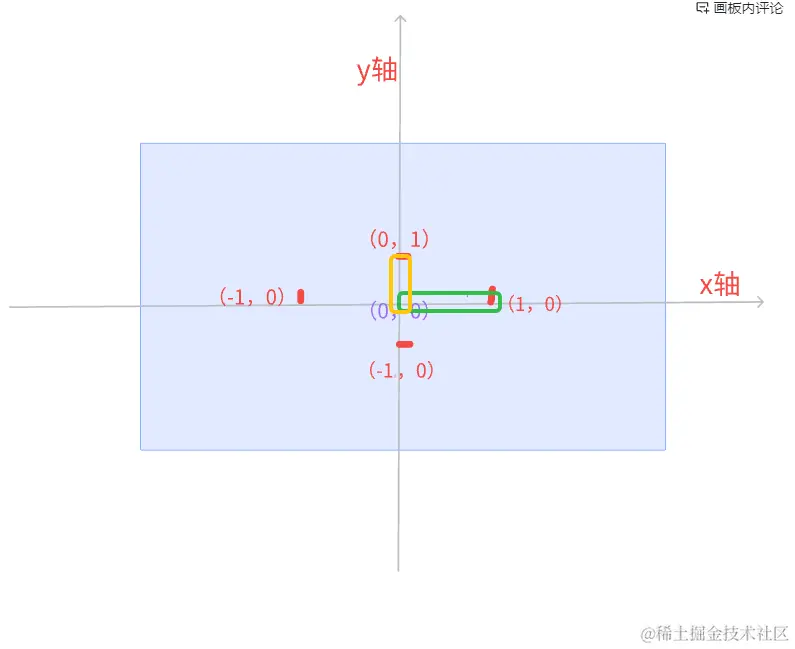

为什么会这样呢？——这是因为我们画布的宽高不相等，所以，我们x轴和y轴上的一个单位代表的长度不一样

我们可以看到，取相同刻度，x轴上长度大于y轴上长度，所以，我们画出来的圆会是一个椭圆。

那我们怎么得到一个圆呢？——uv.x*=iResolution.x/iResolution.y;

为什么这样做就可以得到一个圆呢？

在宽屏情况下，iResolution.x/iResolution.y > 1
uv.x*=iResolution.x/iResolution.y;——使得uv.x变大了，x轴上每个刻度代表的值变大了，即：r=0.5,之前我在x轴上取0.5需要两个刻度，现在我可能就只需要1个刻度。这样就使得我们的图形比例跟y轴保持一致了。

我们可以看到，蓝色的刻度便是原来代表（1，0）和（-1，0）的刻度，现在它们已经是(2,0)和（-2，0）了。这样我们取r=0.5，便只需要之前的1/4个刻度了便可以了。x轴上的图案便被按照相应比例缩小了。

总结

以上便是坐标修正的全部内容了，如有错误之处，欢迎大家留言指出，谢谢大家了。
