概述
VK1650是一种带键盘扫描电路接口的 LED 驱动控制专用芯片，内部集成有数据锁存器、LED 驱动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持8SEG×4GRID的点阵LED显示。最大支持7×4按键。本芯片性能稳定质量可靠，抗干扰能力强，适用于24小时长期连续工作的应用场合。
特点
• 工作电压 3.0-5.5V
• 内置 RC振荡器

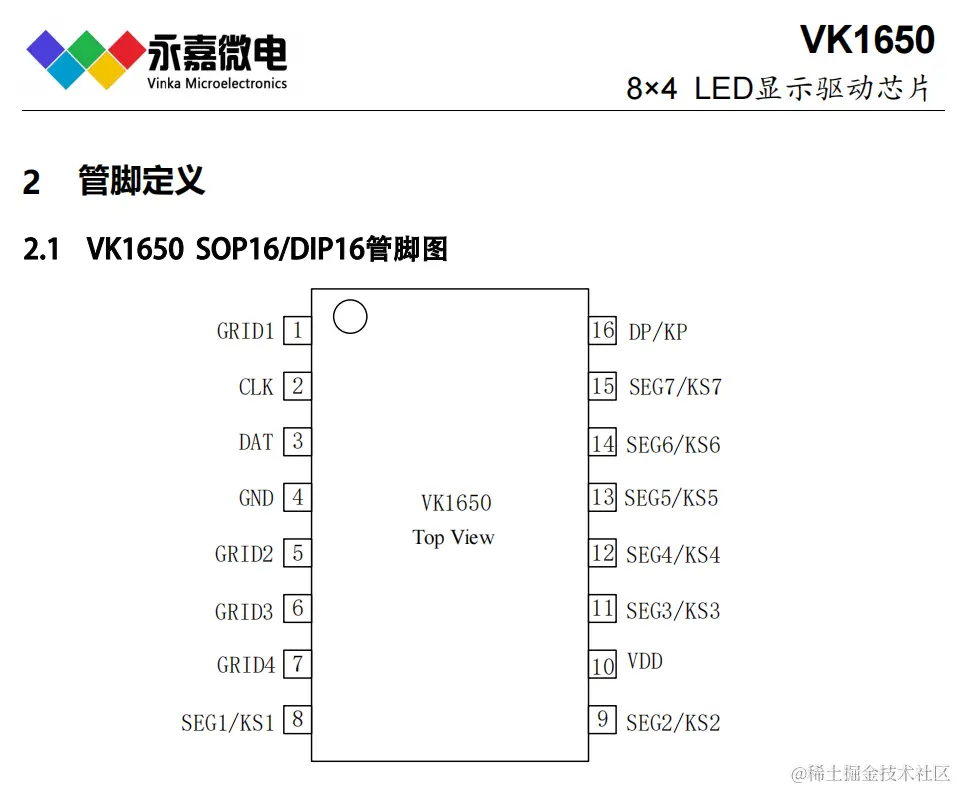

• 8个SEG脚，4个GRID脚
• SEG脚只能接LED阳极，GRID脚只能接LED阴极
• 7×4矩阵按键（按键显示复用需硬件电路配合）
• 2线串行接口
• 8级整体亮度可调
• 内置显示RAM为8×4位
• 内置上电复位电路
• 封装
SOP16(150mil)(9.90m×3.90mm PP=1.27mm)
DIP16 (19.10mm×6.35mm PP=2.57mm)
