x86_64架构中，有两种 APIC：Local APIC 和 I/O APIC。
I/O APIC 用于接收外部中断，Local APIC 主要用于处理器之间的中断（interprocessor interrupts -- IPIs ）。

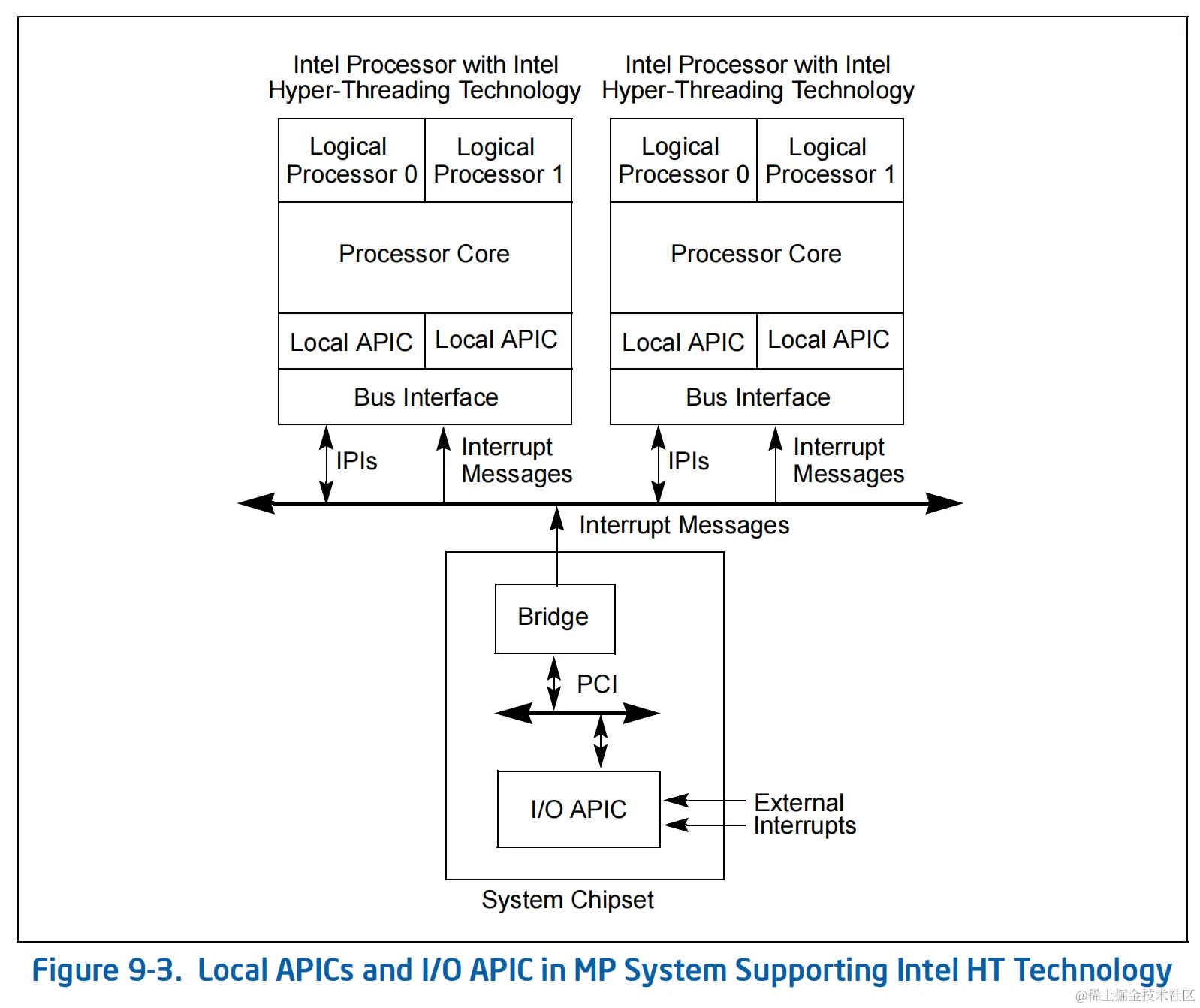

在 MP 系统中，APIC 架构图如下：

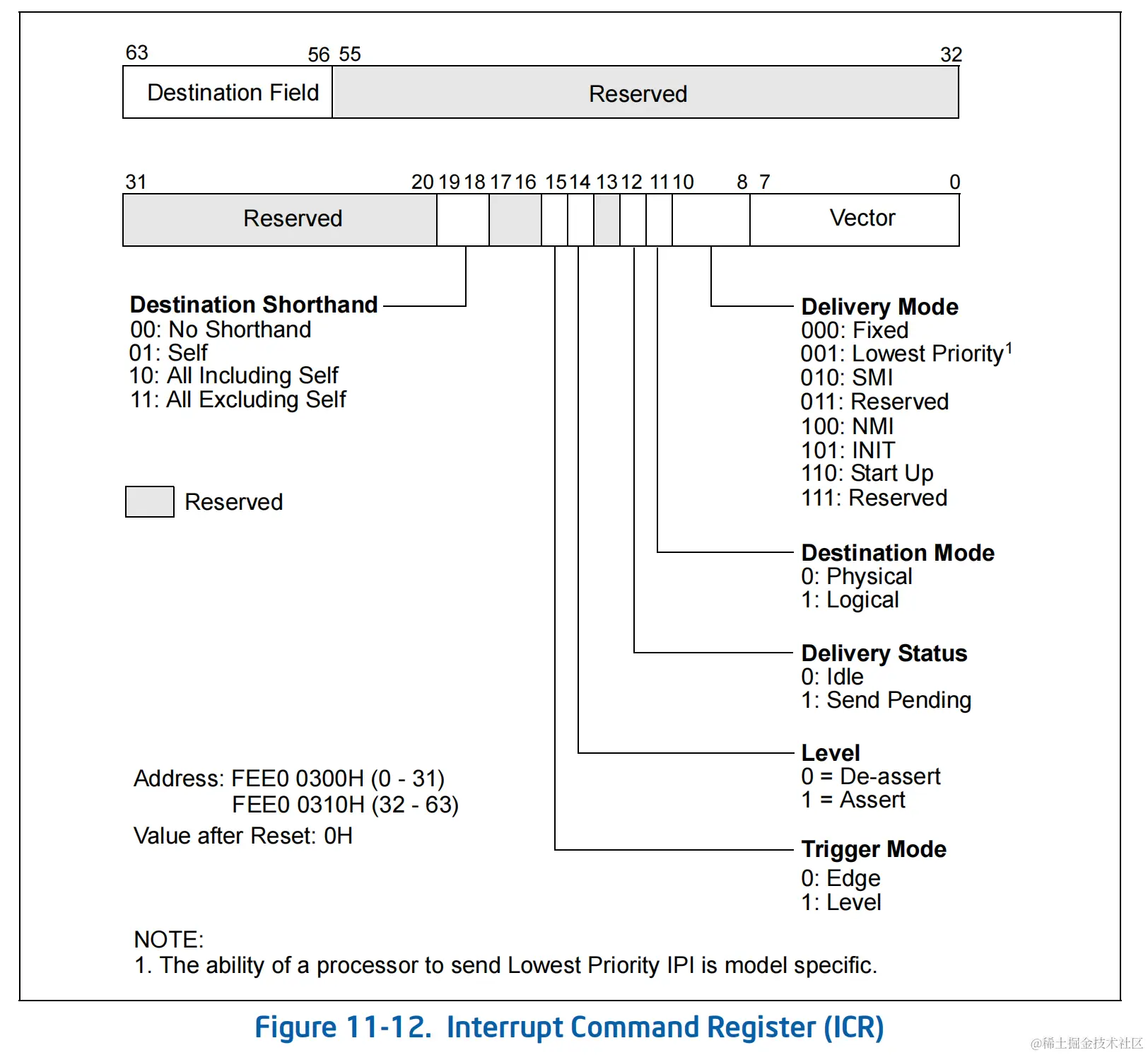

Local APIC 主要通过 ICR （interrupt command register）来发送 IPIs。中断命令寄存器（ ICR ）是一个64位的 local APIC 寄存器，它允许当前处理器给其它处理器发送 IPIs。中断命令寄存器（ ICR ）结构如下：
ICR 主要字段如下：
- Vector
要发送中断的向量号.
- Delivery Mode
指定要发送的 IPI 消息类型，主要有以下几种：
000 (Fixed)
传送指定的中断到目标处理器，中断号由 vector 字段指定。
010 (SMI -- Message signalled interrupts)
传送 SMI 中断到目标处理器。vector 字段必须为00H。
100 (NMI)
传送 NMI 中断到目标处理器。 vector 字段的值被忽略。
101 (INIT)
传送INIT 请求到目标处理器，这会导致目标处理器执行初始化。vector 字段必须为00H。
101 (INIT Level De-assert)
（在 Pentium 4 和 Intel Xeon 处理器上不支持。）给系统中的所有的 local APICs 发送同步信息，把他们的arbitration IDs（存储在 Arb ID 寄存器）设置为 APIC IDs。在这种传输模式下，level 标志位必须设置为 0 且触发模式位必须设置为 1。无论 Destination 字段及 Destination Shorthand 字段的值为多少，该 IPI 都会被发送给所有处理器；但是软件应该在编程时指定 Destination Shorthand 字段的值为 “all including self”（10）。
110 (Start-Up)
发送特殊的“start-up” IPI ( SIPI ) 到目标处理器。vector 字段指向启动代码。通过这种传输模式发送的 IPIs 不会自动重试，需要有软件来判断 SIPI是否成功发送以及是否要重新发送。
- Destination Mode：
目标模式，共有两种：
0-- 物理目标模式
1 -- 逻辑目标模式
- Level
对于INIT level de-assert 传送模式，该标志位必须置为 0；对于其它所有传送模式，该标志位必须置 1。（该标志位对于 Pentium 4 和 Intel Xeon 处理器无意义，总是被置为 1。）
- Trigger Mode
对于INIT level de-assert 传送模式，有 edge（0）和 level（1）两种触发模式；其它传送模式会忽略该标志。（该标志位对于 Pentium 4 和 Intel Xeon 处理器无意义，总是被置为 0。）
- Destination Shorthand
该字段指示是否使用速记符号来指定中断目标，如果是的话，使用的是哪种速记符号。目标速记符用来替代8位的目标字段（destination field），软件可以通过向 ICR 的低双字进行单次写入来实现消息发送。速记符有以下几种类型：软件自我中断（software self interrupt），向系统中包括发送者在内的所有处理器发送 IPIs 中断（ IPIs to all processors in the system including the sender）， 向系统中除发送者之外的所有处理器发送 IPIs 中断（IPIs to all processors in the system excluding the sender）。
00: (No Shorthand)
目标由destination 字段指定。
01: (Self)
软件给正在执行自己程序的处理器给发送中断，又称自我中断（self-interrupt）。
10: (All Including Self)
向系统中包括发送者在内的所有处理器发送 IPIs 中断。 APIC 会广播 IPI 消息，消息中 destination 字段的值因处理器而异。对于 Pentium 和 P6 家族处理器来说，destination 字段被设置为 FH ；对于 Pentium 4 和 Intel Xeon处理器来说，该字段被设置为 FFH。
11: (All Excluding Self)
向系统中除发送者之外的所有处理器发送 IPIs 中断。 APIC 会使用物理目标模式（physical destination mode）广播 IPI 消息，消息中 destination 字段的值因处理器而异。对于 Pentium 和 P6 家族处理器来说，destination 字段被设置为 FH ；对于 Pentium 4 和 Intel Xeon处理器来说，该字段被设置为 FFH。
- Destination
该字段指定了目标处理器。仅当 Destination Shorthand 字段被设置成 00H 时，该字段才被使用。
如果 destination mode 字段被设置为物理模式（physical），那么对于 Pentium and P6 家族处理器来说，目标处理器的APIC ID保存在位 56 ~ 59中；对于 Pentium 4 和 Intel Xeon处理器来说，目标处理器的 APIC ID保存在位 56 ~ 63中。
如果 destination mode 字段被设置为逻辑模式（logical），对于 8 位 destination 字段的解释依赖于系统中所有处理器的 local APICs 的 DFR 和 LDR 的设置。
操作 ICR 有两种模式： XAPIC 模式和 x2APIC 模式。
XAPIC 模式使用两个 32 位的寄存器 ICR_LOW (FFE0 0300H) and ICR_HIGH (FFE0 0310H)来寻址；x2APIC 模式使用 MSR 830H。
向 ICR 的低双字（低 32 位）写入数据会触发 IPI 的发送；向高32位写数据不会触发 IPI 消息发送。
参考资料：
Intel 64 and IA-32 Architectures Software Developer Manuals ：
Vol. 3A 9.4 MULTIPLE-PROCESSOR (MP) INITIALIZATION
Vol. 3A 11.6 ISSUING INTERPROCESSOR INTERRUPTS
