Kubernetes 之 Harbor 仓库

辜月十
61 阅读2分钟

Kuternetes 企业级 Docker 私有仓库 Harbor 工具。

当然，我们这里也可以使用 Docker 官方提供的 registry 镜像！

$ docker run -d -p 5000:5000 --restart=always --name registry registry:2

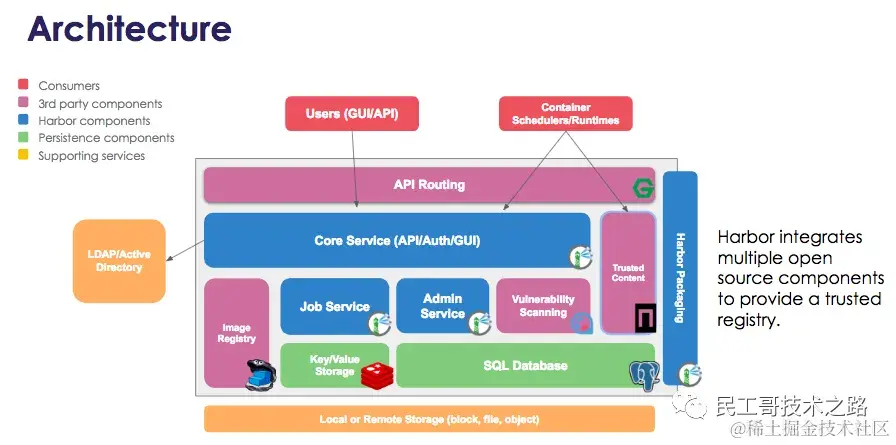

Harbor 基本组件

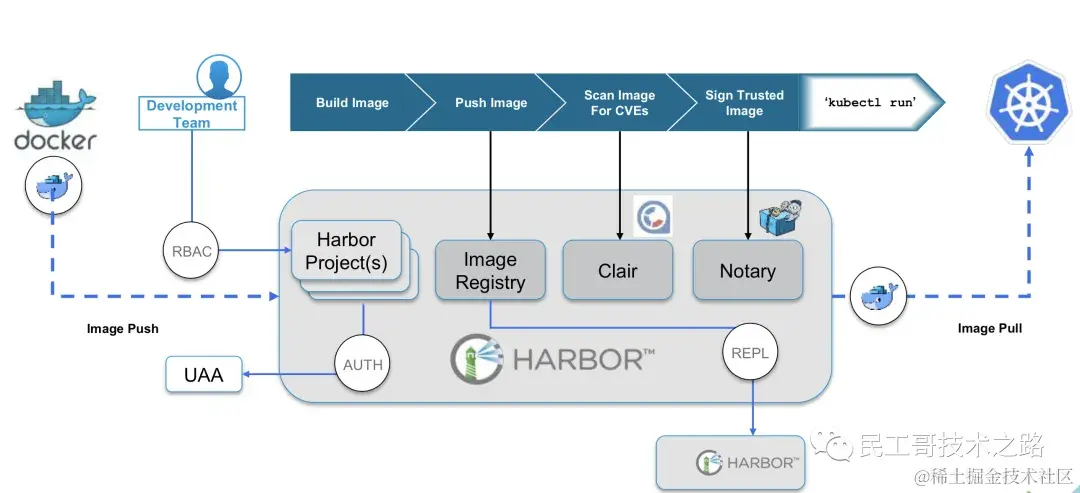

企业级环境中基于 Harbor 搭建自己的安全认证仓库

Docker 容器应用的开发和运行离不开可靠的镜像管理，虽然 Docker 官方也提供了公共的镜像仓库，但是从安全和效率等方面考虑，部署我们私有环境内的 Registry 也是非常必要的。Harbor 是由 VMware 公司开源的企业级的 Docker Registry 管理项目，它包括权限管理(RBAC)、AD/LDAP集成、日志审核、管理界面、自我注册、镜像复制和中文支持等功能，在新版本中还添加了Helm仓库托管的支持。

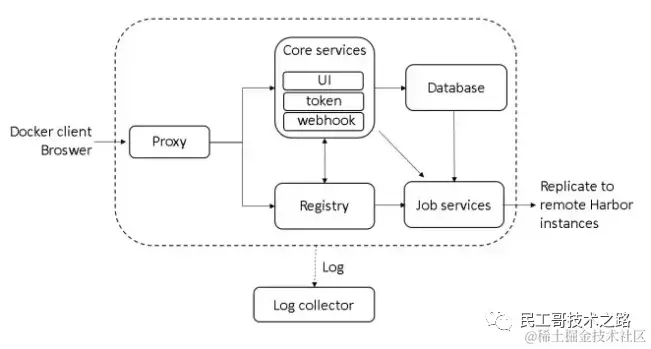

Harbor 的每个组件都是以 Docker 容器的形式构建的，使用 Docker Compose 来对它进行部署。用于部署 Harbor 的 Docker Compose 模板位于 /Deployer/docker-compose.yml 中，其由 5 个容器组成，这几个容器通过 Docker link 的形式连接在一起，在容器之间通过容器名字互相访问。对终端用户而言，只需要暴露 Proxy(即Nginx) 的服务端口即可。

  • Proxy
    • 由Nginx服务器构成的反向代理
  • Registry
    • 由Docker官方的开源官方的开源Registry镜像构成的容器实例
  • UI
    • 即架构中的core services服务，构成此容器的代码是Harbor项目的主体
  • MySQL
    • 由官方MySQL镜像构成的数据库容器
  • Log
    • 运行着rsyslogd的容器，通过log-driver的形式收集其他容器的日志

Harbor 特性解释

主要介绍 Harbor 工具的特性和优点


  • 基于角色控制
    • 用户和仓库都是基于项目进行组织的，而用户基于项目可以拥有不同的权限
  • 基于镜像的复制策略
    • 镜像可以在多个Harbor实例之间进行复制实例之间进行复制
  • 支持 LDAP
    • Harbor的用户授权可以使用已经存在LDAP用户
  • 镜像删除&垃圾回收
    • Image可以被删除并且回收Image占用的空间

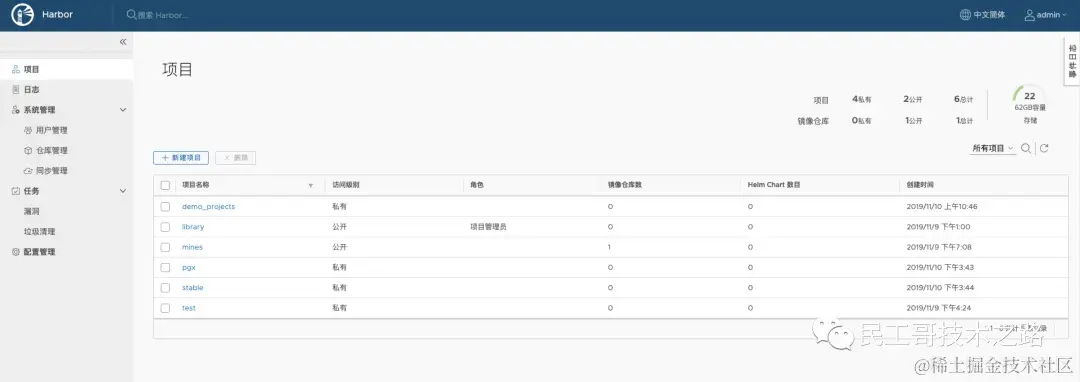

  • 用户 UI
    • 用户可以轻松的浏览、搜索镜像仓库以及对项目进行管理
  • 轻松的部署功能
  • Harbor提供了提供了online/offline/virtualappliance安装
  • Harbor 和 docker registry 关系
  • Harbor实质上是对docker registry做了封装，扩展了自己的业务模块

Harbor 认证过程

认证过程是理解其精髓的核心知识点

Harbor 最核心的功能就是给 docker registry 添加上一层权限保护的功能，要实现这个功能，就需要我们在使用 docker login、pull、push 等命令的时候进行拦截，先进行一些权限相关的校验再进行操作，其实这一系列的操作 docker registry v2 就已经为我们提供了支持，v2 版本集成了一个安全认证的功能，将安全认证暴露给外部服务，让外部服务去实现。


下述就是完整的授权过程，当用户完成下述过程以后便可以执行相关的pull/push操作，认证信息会每次都带在请求头中。

  • docker daemon从docker registry拉取镜像。
  • 如果docker registry需要进行授权时，registry将会返回401响应，同时在响应中包含了docker client如何进行认证的信息。
  • docker client根据registry返回的信息，向auth server发送请求获取认证token信息。
  • auth server则根据自己的业务实现去验证提交的用户信息是否存符合业务要求。
  • 用户数据仓库返回用户的相关信息。
  • auth server将会根据查询的用户信息，生成token令牌，以及当前用户所具有的相关权限信息。
  • docker client端接收到返回的200状态码说明操作成功，在控制台上打印Login Succeeded的信息。

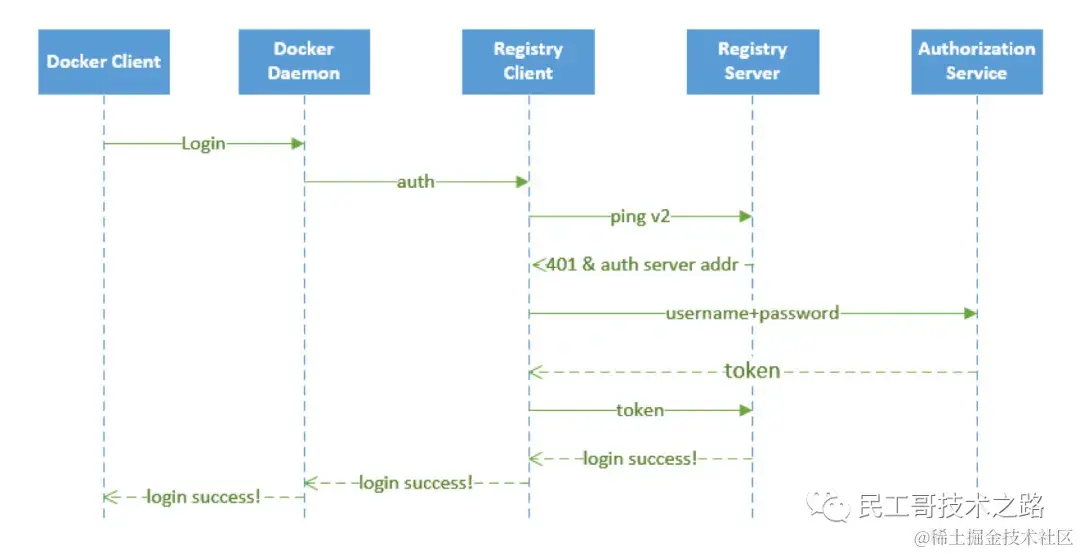

图片整个登录过程

图片Harbor认证流程

Harbor 配置要求

配置要求主要受限于硬件要求

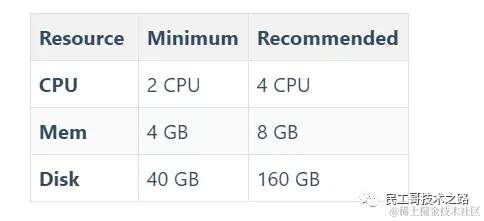

  • Hardware


  • Software


  • Network ports

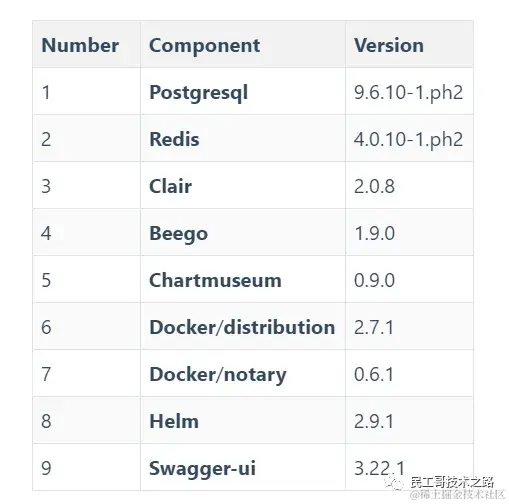

  • Harbor Components


Harbor 安装步骤

  • 配置 HTTPS 设置步骤
  • 服务的升级和降级操作

官网主页

https://github.com/goharbor/harbor/releases

选择合适的资源包

# Online installer
harbor-offline-installer-v1.9.2.tgz       605 MB
harbor-offline-installer-v1.9.2.tgz.asc   833 Bytes

# Online installer
harbor-online-installer-v1.9.2.tgz        8.2 KB
harbor-online-installer-v1.9.2.tgz.asc    833 Bytes

解压对应安装包

# Online installer
$ tar xvf harbor-online-installer-version.tgz

# Offline installer
$ tar xvf harbor-offline-installer-version.tgz

# Mv to /usr/local dir
$ sudo mv harbor /usr/local

修改 harbor.cfg 配置文件

# Harbor版本
_version = 1.5.0

# 设置访问地址; 可以使用IP/域名(必须)
hostname = docker.escaplife.site

# 默认服务是走http协议，当然也可以设置为https协议(必须)
# 如果设置https协议的话，则nginx ssl选项也是需要设置on的
ui_url_protocol = https

# Job最大进程数; 默认值为3
max_job_workers = 50

# 是否创建证书,创建证书将会在下面的路径下生成(必须)
customize_crt = on
ssl_cert = /data/cert/server.crt
ssl_cert_key = /data/cert/server.key

# 私钥存储路径
secretkey_path = /data

# 设置日志大小
admiral_url = NA
log_rotate_count = 50
log_rotate_size = 200M

# 是否使用代理
http_proxy = xxx
https_proxy = xxx
no_proxy = 127.0.0.1,localhost,ui

# 邮箱设置，发送重置密码邮件时使用
email_identity = xxx
email_server = smtp.mydomain.com
email_server_port = 25
email_username = sample_admin@mydomain.com
email_password = abc
email_from = admin <sample_admin@mydomain.com>
email_ssl = false
email_insecure = false

# 安装Harbor后管理员UI登陆的密码，默认是Harbor12345
harbor_admin_password = Harbor12345

# 认证方式；比如LDAP、数据库认证，默认是db_auth方式
auth_mode = db_auth

# LDAP认证时配置项
ldap_url = ldaps://ldap.mydomain.com
ldap_basedn = ou=people,dc=mydomain,dc=com
ldap_uid = uid
ldap_scope = 2
ldap_timeout = 5
ldap_verify_cert = true
ldap_group_basedn = ou=group,dc=mydomain,dc=com
ldap_group_filter = objectclass=group
ldap_group_gid = cn
ldap_group_scope = 2

#是否开启自动注册
self_registration = on

# Token有效时间，默认30分钟
token_expiration = 30

# 用户创建项目权限控制，默认是everyone(所有人)，也可以设置为adminonly(管理员)
project_creation_restriction = everyone

# Mysql数据库root用户默认密码root123，根据实际时使用来进行修改
db_host = mysql
db_password = root123
db_port = 3306
db_user = root

# Redis配置
redis_url = redis:6379
clair_db_host = postgres
clair_db_password = password
clair_db_port = 5432
clair_db_username = postgres
clair_db = postgres
uaa_endpoint = uaa.mydomain.org
uaa_clientid = id
uaa_clientsecret = secret
uaa_verify_cert = true
uaa_ca_cert = /path/to/ca.pem
registry_storage_provider_name = filesystem
registry_storage_provider_config = xxx

创建 https 证书以及配置相关目录权限

# 创建证书目录
$ sudo mkdir /data/cert

# 生成私钥
$ sudo openssl genrsa -des3 -out server.key 2048

# 创建证书请求
$ sudo openssl req -new -key server.key -out server.csr

# 备份私钥
$ sudo cp server.key server.key.org

# 私钥去除密码
$ sudo openssl rsa -in server.key.org -out server.key

# 签名证书
$ sudo openssl x509 -req -days 365 -in server.csr -signkey server.key -out server.crt

# 赋值权限
$ sudo chmod -R 777 /data/cert

运行脚本进行安装

$ sudo cd /usr/local/harbor
$ sudo ./install.sh

访问测试

# 各节点配置/etc/hosts文件
192.168.3.23    reg.escaplife.com

# 访问自己配置的域名地址
https://reg.escaplife.com

# 默认管理员用户密码
admin/Harbor12345

上传和下载镜像进行测试

# 指定Docker信任我们搭建的私有镜像仓库地址
$ sudo vim /etc/docker/daemon.json
{
    ......
    "insecure-registries": ['https://reg.escaplife.com'],
    ......
}

# 下载镜像测试
$ docker pull escape/nginx-test:v1

# 推送镜像测试
$ docker tag escape/nginx-test:v1 reg.escaplife.com/library/nginx-test:v1
$ docker pull reg.escaplife.com/library/nginx-test:v1

# 用户登录测试
$ docker login https://reg.escaplife.com

# 启动容器测试
$ kubectl run nginx-deployment \
    --image=reg.escaplife.com/library/nginx-test:v1 \
    --port=80 --replicas=1

# 通过IPVS查看对应规则
$ sudo ipvsadm -Ln

Harbor认证流程如下：
