一、图的概念

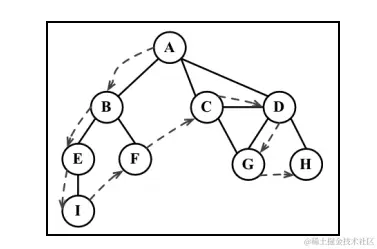

图是一组由边连接的节点（或顶点）。如下图
由一条边连接在一起的顶点称为相邻顶点。如 A 和 B 是相邻的。
一个顶点的度是其相邻顶点的数量。比如，A 和其他三个顶点相连接，因此 A 的度为 3。
路径是顶点 v1, v2, …, vk的一个连续序列，其中 vi和 vi+1是相邻的。以上一示意图中的图为例，其中包含路径 A B E I 和 A C D G。
简单路径要求不包含重复的顶点。如A D G 是一条简单路径。环也是一个简单路径，如 A D C A（最后一个顶点重新回到 A）。
如果图中不存在环，则称该图是无环的。如果图中每两个顶点间都存在路径，则该图是连通的。
二、有向图和无向图

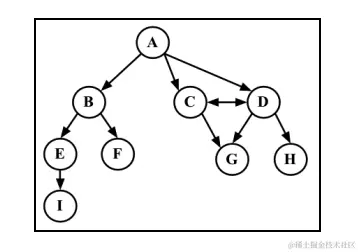

图可以是无向的（边没有方向）或是有向的（有向图）。如下图所示，有向图的边有一个方向。
如果图中每两个顶点间在双向上都存在路径，则该图是强连通的。例如，C 和 D 是强连通的，而 A 和 B 不是强连通的。

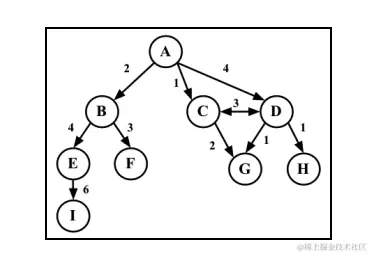

图还可以是未加权的（目前为止我们看到的图都是未加权的）或是加权的。如下图所示，加权图的边被赋予了权值。
三、图的表示
1. 邻接矩阵
每个节点都和一个整数相关联，该整数将作为数组的索引。我们用一个二维数组来表示顶点之间的连接。如果索引为 i 的节点和索引为 j 的节点相邻，则array[i][j] === 1，否则 array[i][j] === 0，如下图所示。
不是强连通的图（稀疏图）如果用邻接矩阵来表示，则矩阵中将会有很多 0，这意味着我们浪费了计算机存储空间来表示根本不存在的边。但是要找出顶点 v 和 w 是否相邻，使用邻接矩阵会比较快。
2. 邻接表

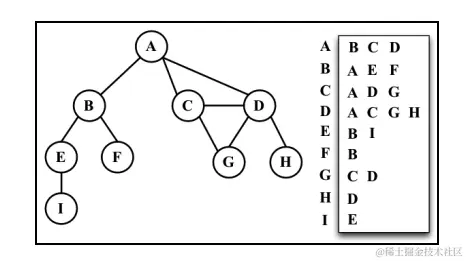

邻接表由图中每个顶点的相邻顶点列表所组成。存在好几种方式来表示这种数据结构。我们可以用列表（数组）、链表，甚至是散列表或是字典来表示相邻顶点列表。如下图：
3. 关联矩阵

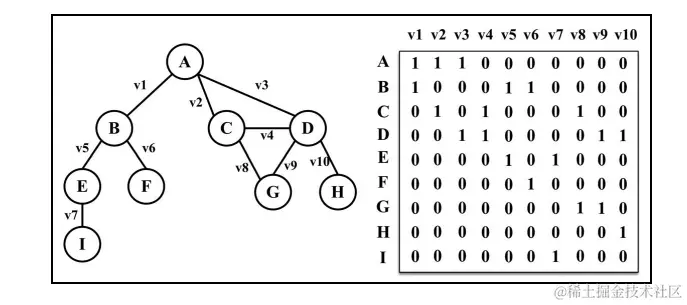

在关联矩阵中，矩阵的行表示顶点，列表示边。如下图所示，使用二维数组来表示两者之间的连通性，如果顶点 v 是边 e 的入射点，则 array[v][e] === 1；否则，array[v][e] === 0。
关联矩阵通常用于边的数量比顶点多的情况，以节省空间和内存。
四、创建 Graph 类
1. 定义基本骨架
class Graph {
constructor(isDirected = false) {
this.isDirected = isDirected // 接收图是否有向，默认为无向图
this.vertices = [] // 存储图中的所有顶点名字
this.adjList = new Dictionary() // 使用字典存储邻接表，使用顶点名字作为键，邻接顶点列表作为值
}
}
2. 添加顶点
addVertex(v) {
if (!this.vertices.includes(v)) { // 不存在图中加入
this.vertices.push(v) // 加入顶点列表
this.adjList.set(v, []) // 设置顶点 v 作为键对应的字典值为一个空数组
}
}
3. 添加边
// v , w 为两个要建立连接的顶点
addEdge(v, w) {
if (!this.adjList.get(v)) {
// 如果顶点 v 不存在,添加它
this.addVertex(v)
}
if (!this.adjList.get(w)) {
// 如果顶点 w 不存在,添加它
this.addVertex(w)
}
this.adjList.get(v).push(w) // 将w加入v的邻接列表
if (!this.isDirected) {
this.adjList.get(w).push(v) // 如果是无向图，将v加入w的邻接列表
}
}
4. 返回顶点列表和邻接表
// 返回顶点列表
getVertices() {
return this.vertices;
}
// 返回邻接表
getAdjList() {
return this.adjList;
}
5. toString方法
toString() {
let s = ''
// 迭代数组列表，将顶点加入字符串
for (let i = 0; i < this.vertices.length; i++) {
s += `${this.vertices[i]} ->`
// 获取该顶点的邻接表
const neighbors = this.adjList.get(this.vertices[i])
// 相邻顶点加入我们的字符串
for (let j = 0; j < neighbors.length; j++) {
s += ` ${neighbors[j]}`
}
s += '\n'
}
return s
}
五、图的遍历
有两种算法对图进行遍历：广度优先搜索（breadth-first search，BFS）和深度优先搜索（depth-first search，DFS）。
图遍历算法的思想是必须追踪每个第一次访问的节点，并且追踪有哪些节点还没有被完全探索。完全探索一个顶点要求我们查看该顶点的每一条边。对于每一条边所连接的没有被访问过的顶点，将其标注为被发现的，并将其加进待访问顶点列表中。为了保证算法的效率，务必访问每个顶点至多两次。连通图中每条边和顶点都会被访问到。
深度优先搜索使用数据结构为栈结构，将顶点存入栈，顶点是沿着路径被探索的，存在新的相邻顶点就去访问。
广度优先搜索使用数据结构为队列，将顶点存入队列，最先入队列的顶点先被探索。
当要标注已经访问过的顶点时，我们用三种颜色来反映它们的状态。
- 白色：表示该顶点还没有被访问。
- 灰色：表示该顶点被访问过，但并未被探索过。
- 黑色：表示该顶点被访问过且被完全探索过。
两种搜索方法都需要初始化颜色，代码如下：
// 定义颜色枚举
const Colors = {
WHITE: 0,
GREY: 1,
BLACK: 2
}
// 初始化每个顶点的颜色
const initializeColor = vertices => {
const color = {}
for (let i = 0; i < vertices.length; i++) {
color[vertices[i]] = Colors.WHITE
}
return color
}
六、广度优先搜索

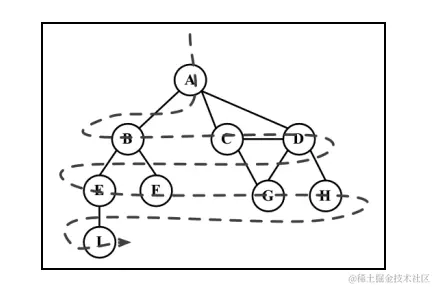

广度优先搜索算法会从指定的第一个顶点开始遍历图，先访问其所有的邻点（相邻顶点），就像一次访问图的一层。换句话说，就是先宽后深地访问顶点，如下图所示。
以下是从顶点 v 开始的广度优先搜索算法所遵循的步骤。
(1) 创建一个队列 Q。
(2) 标注 v 为被发现的（灰色），并将 v 入队列 Q。
(3) 如果 Q 非空，则运行以下步骤：
(a) 将 u 从 Q 中出队列；
(b) 标注 u 为被发现的（灰色）；
(c) 将 u 所有未被访问过的邻点（白色）入队列；
(d) 标注 u 为已被探索的（黑色）。
export const breadthFirstSearch = (graph, startVertex, callback) => {
const vertices = graph.getVertices()
const adjList = graph.getAdjList()
const color = initializeColor(vertices) // 初始化每个顶点的颜色
const queue = new Queue() // 使用队列 存储待访问和待探索的顶点
queue.enqueue(startVertex) // 将起始顶点加入队列
while (!queue.isEmpty()) {
const u = queue.dequeue() // 队列非空，从队列移出一个顶点
const neighbors = adjList.get(u) // 获取这个顶点的邻接点
color[u] = Colors.GREY // 将这个顶点设置为灰色,表示正在探索
for (let i = 0; i < neighbors.length; i++) {
const w = neighbors[i] // 取出邻接点
if (color[w] === Colors.WHITE) { // 如果邻接点是白色，表示未访问过
color[w] = Colors.GREY // 将其设置为灰色，表示已经发现
queue.enqueue(w) // 加入队列
}
}
// 探索该顶点和其相邻顶点后,将其设置为黑色,表示已完成探索
color[u] = Colors.BLACK
// 如果传入了回调函数
if (callback) {
callback(u)
}
}
}
1. 使用 BFS 寻找最短路径
给定一个图 G 和源顶点 v，找出每个顶点 u 和 v 之间最短路径的距离（以边的数量计）。
对于给定顶点 v，广度优先算法会访问所有与其距离为 1 的顶点，接着是距离为 2 的顶点，以此类推。所以，可以用广度优先算法来解这个问题。修改 breadthFirstSearch 方法返回以下信息：
- 从 v 到 u 的距离 distances[u]
- 前溯点 predecessors[u]，用来推导出从 v 到其他每个顶点 u 的最短路径。
改进后的代码为：
const BFS = (graph, startVertex) => {
const vertices = graph.getVertices()
const adjList = graph.getAdjList()
const color = initializeColor(vertices)
const queue = new Queue()
const distances = {} // 表示距离
const predecessors = {} // 表示前溯点
queue.enqueue(startVertex)
// 对每个顶点初始化
for (let i = 0; i < vertices.length; i++) {
distances[vertices[i]] = 0
predecessors[vertices[i]] = null
}
while (!queue.isEmpty()) {
const u = queue.dequeue()
const neighbors = adjList.get(u)
color[u] = Colors.GREY
for (let i = 0; i < neighbors.length; i++) {
const w = neighbors[i]
if (color[w] === Colors.WHITE) {
color[w] = Colors.GREY
distances[w] = distances[u] + 1 // 发现顶点 u 的邻点 w 时, v 和 w 之间的距离加一
predecessors[w] = u // u 是 w 的前溯点
queue.enqueue(w)
}
}
color[u] = Colors.BLACK
}
return {
distances,
predecessors
}
}
测试代码及结果：
const graph = new Graph();
const myVertices = ['A', 'B', 'C', 'D', 'E', 'F', 'G', 'H', 'I'];
for (let i = 0; i < myVertices.length; i++) {
graph.addVertex(myVertices[i]);
}
graph.addEdge('A', 'B');
graph.addEdge('A', 'C');
graph.addEdge('A', 'D');
graph.addEdge('C', 'D');
graph.addEdge('C', 'G');
graph.addEdge('D', 'G');
graph.addEdge('D', 'H');
graph.addEdge('B', 'E');
graph.addEdge('B', 'F');
graph.addEdge('E', 'I');
const shortestPathA = BFS(graph, myVertices[0]);
console.log(shortestPathA);
通过前溯点数组，可以用下面代码来构建从顶点 A 到其他顶点的路径。
const fromVertex = myVertices[0]; // 源顶点
for (let i = 1; i < myVertices.length; i++) { // 其他顶点
const toVertex = myVertices[i] // 获取顶点的值
const path = new Stack() // 用栈来存储路径值
// 追溯toVertex到fromVertex的路径，变量v被赋值为其前溯点的值，这样能够反向追溯这条路径
for (let v = toVertex; v !== fromVertex; v = shortestPathA.predecessors[v]) {
path.push(v) // 入栈
}
path.push(fromVertex) // 最后加入源顶点
let s = path.pop() // 弹出源顶点
while (!path.isEmpty()) { // 判空
s += ' - ' + path.pop() // 出栈
}
console.log(s)
}

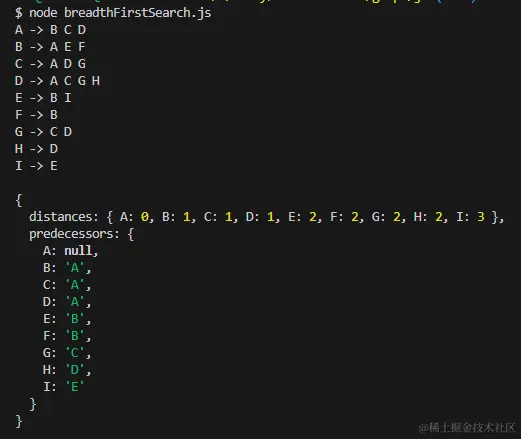

结果为
七、深度优先搜索
深度优先搜索算法将会从第一个指定的顶点开始遍历图，沿着路径直到这条路径最后一个顶点被访问了，接着原路回退并探索下一条路径。如下图所示。
深度优先搜索算法不需要一个源顶点。在深度优先搜索算法中，若图中顶点 v 未访问，则访问该顶点 v。
要访问顶点 v，步骤如下：
- 标注 v 为被发现的（灰色）
- 对于 v 的所有未访问（白色）的邻点 w，访问顶点 w
- 标注 v 为已被探索的（黑色）
深度优先搜索的步骤是递归的，这意味着深度优先搜索算法使用栈来存储函数调用。
const depthFirstSearch = (graph, callback) => {
const vertices = graph.getVertices()
const adjList = graph.getAdjList()
const color = initializeColor(vertices)
for (let i = 0; i < vertices.length; i++) {
if (color[vertices[i]] === Colors.WHITE) {
// 顶点未被访问过,调用递归传入访问的顶点 u、颜色数组以及回调函数
depthFirstSearchVisit(vertices[i], color, adjList, callback)
}
}
}
const depthFirstSearchVisit = (u, color, adjList, callback) => {
color[u] = Colors.GREY // 访问时置灰
// 如果有回调函数，执行
if (callback) {
callback(u);
}
const neighbors = adjList.get(u) // 邻点的列表
// 顶点u的每个未被访问过的邻点 w,将递归调用函数,传递 w 和其他参数,添加顶点 w 入栈
for (let i = 0; i < neighbors.length; i++) {
const w = neighbors[i]
if (color[w] === Colors.WHITE) {
depthFirstSearchVisit(w, color, adjList, callback)
}
}
color[u] = Colors.BLACK // 访问完成置黑
}

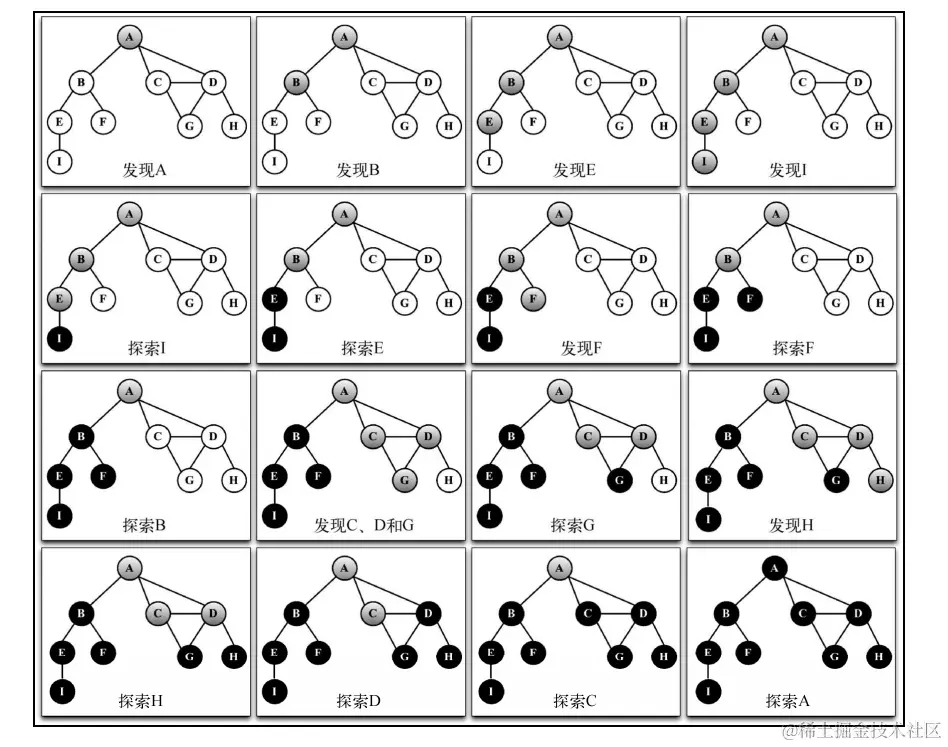

下图为执行过程：
1. 深度优先搜索遍历例子
使用深度优先搜索算法遍历图 G 的所有节点，构建“森林”（有根树的一个集合）以及一组源顶点（根），并输出两个数组：发现时间和完成探索时间。修改 depthFirstSearch 部分信息：
- 顶点 u 的发现时间 d[u]
- 当顶点 u 被标注为黑色时，u 的完成探索时间 f[u]
- 顶点 u 的前溯点 p[u]
// 修改DFS算法
export const DFS = graph => {
const vertices = graph.getVertices()
const adjList = graph.getAdjList()
const color = initializeColor(vertices)
const d = {};
const f = {};
const p = {};
const time = { count: 0 } // 追踪发现时间和完成探索时间
// 对每个顶点初始化
for (let i = 0; i < vertices.length; i++) {
f[vertices[i]] = 0;
d[vertices[i]] = 0;
p[vertices[i]] = null;
}
for (let i = 0; i < vertices.length; i++) {
if (color[vertices[i]] === Colors.WHITE) {
DFSVisit(vertices[i], color, d, f, p, time, adjList);
}
}
return {
discovery: d,
finished: f,
predecessors: p
}
}
const DFSVisit = (u, color, d, f, p, time, adjList) => {
color[u] = Colors.GREY
d[u] = ++time.count // 顶点第一次被发现时，追踪其发现时间
const neighbors = adjList.get(u)
for (let i = 0; i < neighbors.length; i++) {
const w = neighbors[i]
if (color[w] === Colors.WHITE) {
p[w] = u; // 当由引自顶点 u 的边而被发现的，追踪其前溯点
DFSVisit(w, color, d, f, p, time, adjList)
}
}
color[u] = Colors.BLACK
f[u] = ++time.count // 顶点完成探索时,追踪其完成时间
}
