基于云的票务系统演进之【核验前置机】

一、背景简介

前两天接到一个项目是对当前核验系统升级改造，解决几个核心痛点及问题

• 现场部署服务无法实现高可用性，只能单机服务；
• 增强现场稳定性保障核验服务与数据能准确无误；
• 对于核验能够提供全视角观测能力，在事前、事中、事后都能够查询状态；
• 核验系统能够支持脱离公网环境独立运行；

二、演进前后架构

2.1 原有架构

2.2 新设计架构

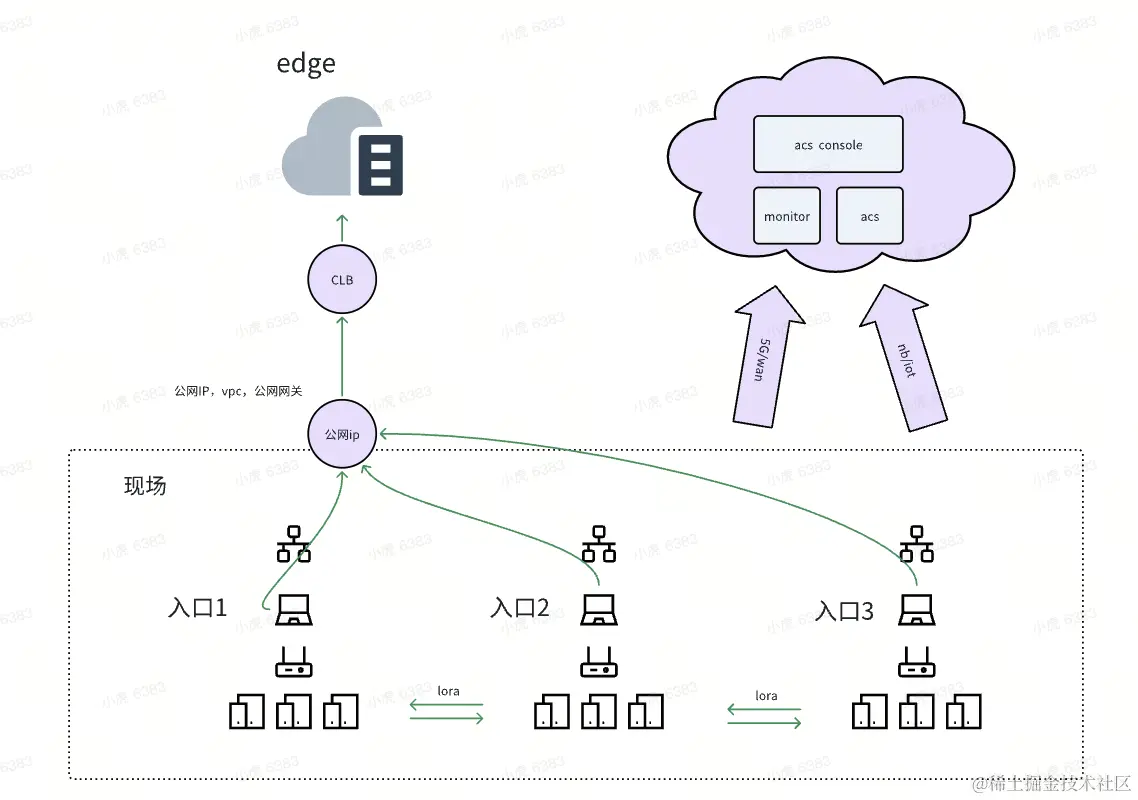

• 描述：现场部署以入场口为最小部署单元，最小部署单元具备独立的业务能力，并允许在无网络的情况下保证业务可用性（核验，高可用）。
• fe与云端通讯方式：现场最小单元通过场馆有线（公网）/5G/iot 与云端通讯，目前场馆提供的有线网络为主要手段，如无有线，使用蜂窝网络，如人群数量巨大造成蜂窝网络阻塞，使用iot与云端通讯。
• fe与edge的通讯方式：与edge可通过公网ip，vpc,公网网关与edge通讯。
• 最小单元包含，闸机，路由器，前置机（边缘节点）。
• 数据流转：端设备通过sdk实现日志上报给fe，由fe（flume或任何cdc如sync）通过edge或者有线网络上报给edge作为边缘计算的数据接入点，或直接通过场馆公网上报。如没有网络需上传至局域网中心服务（lora）
• 数据下发：通过edge节点下发给容器configMap，由fe承接做后续动作或转发给设备端。
• 高可用：前置机由edge管控可维持app的副本数（含无网络情况），目前mariadb，hiveMqtt，xxx-acs-xxx已经容器化，可保证单node上的HA。如需多node支持，则edge可根据节点池写tag，相同的tag认为是一套边缘节点，可部署高可用服务集群。

三、实施落地

3.1 高可用性

• 环境需求

1. Java应用xxx-acs-xxx数据库、MQ配置IP地址尽可能要固定；
2. 边缘节点在接入时能够把预装组件和基础镜像都下载安装完成，并加入到edge集群资源池；（同时验证节点带到其它地域连网后可以正常使用，不需要删除重加）
3. 边缘节点开启自治，保障在节点上运行的服务在异常后还可以正常拉起并运行；

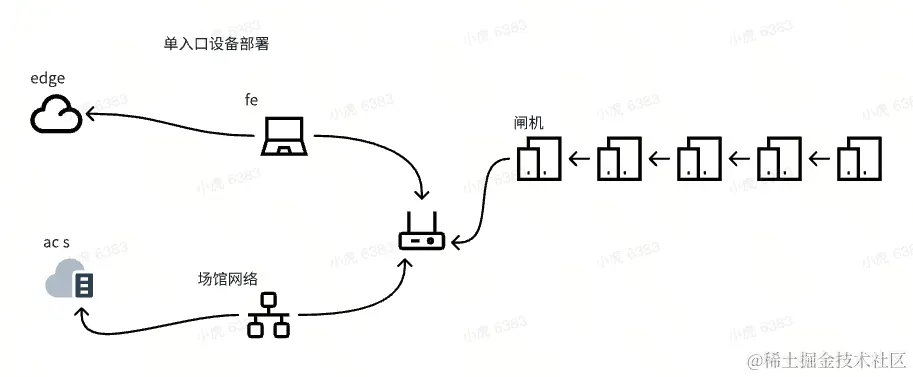

• 部署架构

• 部署代码

服务名称	IP 地址	备注
xxx-acs-xxx	IP地址 192.168.95.90 端口 8080
hivemq	IP地址 192.168.95.90 端口 1883 映射端口:XXXX	端口 8088、端口 8000
mariadb	IP地址 192.168.95.90 端口 3306 映射端口:XXXX	用户为root，密码
管理工具	http://192.168.95.90:9000/	admin xxxxxxxxx

apiVersion: apps/v1
kind: DaemonSet
metadata:
  annotations:
    apps.openyurt.io/update-strategy: AdvancedRollingUpdate
    apps.openyurt.io/max-unavailable: 30%
    stack: java
    workload: xxx-acs-xxx
  labels:
    app: xxx-acs-xxx
    stack: java
    version: prod
    workload: xxx-acs-xxx
  name: xxx-acs-xxx
  namespace: prod
spec:
  selector:
    matchLabels:
      stack: java
      workload: xxx-acs-xxx
  template:
    metadata:
      annotations:
        stack: java
        workload: xxx-acs-xxx
      labels:
        app: xxx-acs-xxx
        stack: java
        version: prod
        workload: xxx-acs-xxx
    spec:
      affinity:
        nodeAffinity:
          preferredDuringSchedulingIgnoredDuringExecution:
          - preference:
              matchExpressions:
              - key: alibabacloud.com/nodepool-id
                operator: In
                values:
                - np2b4819653fbe4c31b1fe295c3a1864e2
            weight: 100
          requiredDuringSchedulingIgnoredDuringExecution:
            nodeSelectorTerms:
            - matchExpressions:
              - key: nodepool.openyurt.io/hostnetwork
                operator: In
                values:
                - "false"
      hostNetwork: true
      containers:
      - command:
        - java
        - -Dfile.encoding=UTF-8
        - -server
        - -XX:+UseContainerSupport
        - -XX:InitialRAMPercentage=65.0
        - -XX:MaxRAMPercentage=65.0
        - -XX:+UseConcMarkSweepGC
        - -XX:+PrintGCDetails
        - -XX:+PrintGCDateStamps
        - -Xdebug
        - -Xrunjdwp:transport=dt_socket,address=20000,server=y,suspend=n
        - -Duser.language=zh
        - -jar
        - /data/code/ROOT.jar
        env:
        - name: POD_PORT
          value: "8080"
        - name: NAMESPACE
          valueFrom:
            fieldRef:
              apiVersion: v1
              fieldPath: metadata.namespace
        - name: POD_IP
          valueFrom:
            fieldRef:
              apiVersion: v1
              fieldPath: status.podIP
        - name: NODE_IP
          valueFrom:
            fieldRef:
              fieldPath: status.hostIP
        envFrom:
        - configMapRef:
            name: runtime
        image: h
        imagePullPolicy: IfNotPresent
        lifecycle:
          preStop:
            exec:
              command:
              - /bin/bash
              - -x
              - pullOut.sh
        livenessProbe:
          failureThreshold: 2
          httpGet:
            path: /actuator/health
            port: 8080
            scheme: HTTP
          periodSeconds: 10
          successThreshold: 1
          timeoutSeconds: 5
        name: xxx-acs-xxx
        ports:
        - containerPort: 8080
          hostPort: 8080
          protocol: TCP
          name: main-port
        readinessProbe:
          failureThreshold: 2
          httpGet:
            path: /actuator/health
            port: 8080
            scheme: HTTP
          initialDelaySeconds: 30
          periodSeconds: 9
          successThreshold: 1
          timeoutSeconds: 2
        resources:
          limits:
            cpu: "3"
            memory: 2Gi
          requests:
            memory: 768Mi
        securityContext:
          allowPrivilegeEscalation: false
          privileged: false
          procMount: Default
          readOnlyRootFilesystem: false
          runAsNonRoot: false
        startupProbe:
          failureThreshold: 30
          httpGet:
            path: /actuator/health
            port: 8080
            scheme: HTTP
          initialDelaySeconds: 30
          periodSeconds: 10
          successThreshold: 1
          timeoutSeconds: 1
        terminationMessagePath: /dev/termination-log
        terminationMessagePolicy: File
        volumeMounts:
        - mountPath: /data/code/
          name: service-code
      dnsPolicy: ClusterFirst
      hostname: xxx-acs-xxx
      imagePullSecrets:
      - name: default-secret
      initContainers:
      - command:
        - cp
        - -a
        - /opt/ROOT.jar
        - /data/code/
        env:
        - name: NAMESPACE
          valueFrom:
            fieldRef:
              apiVersion: v1
              fieldPath: metadata.namespace
        image: h
        imagePullPolicy: IfNotPresent
        name: copy-code
        resources:
          requests:
            memory: 20Mi
        terminationMessagePath: /dev/termination-log
        terminationMessagePolicy: File
        volumeMounts:
        - mountPath: /data/code/
          name: service-code
      restartPolicy: Always
      schedulerName: default-scheduler
      securityContext: {}
      terminationGracePeriodSeconds: 95
      volumes:
      - emptyDir: {}
        name: service-code

3.2 核验控制台

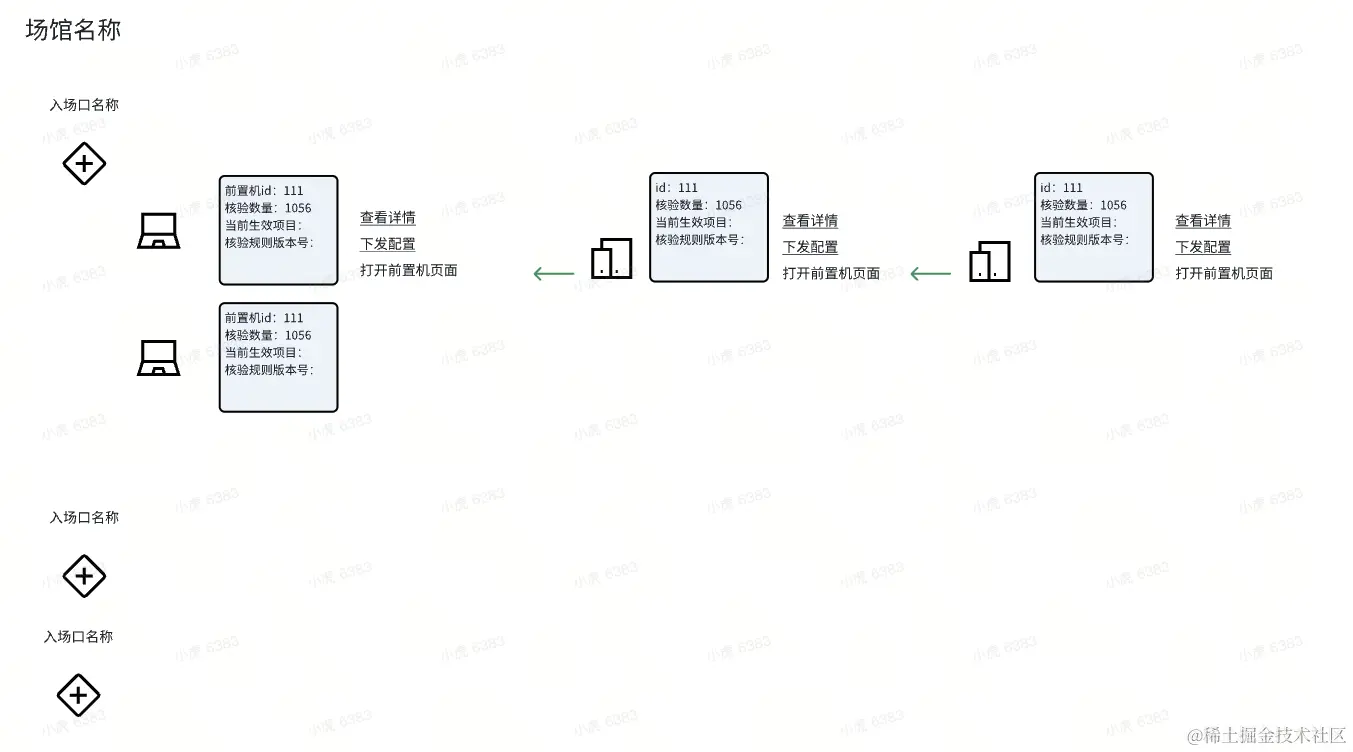

• 控制台监控

核验控制台原理接近抢票控制台

• 事前

  • 核验数据与订单比对，48h，24h，12h，6h，3h，1.5h，30s各执行一次,包含实名信息（sql已有），比对错误生成比对结果，人工介入处理。可随时手动跑
  • 人工核对核验规则，规则版本号。规则版本号为新概念，表述了核验规则最终的生效版本，由云端确认，同步给前置机。
  • 拉起核验沙盒（xxx-acs-xxx），设定时间为核验开始时间，对现有所有的票进行核验，生成结果人工核对。沙盒设计见下一节。

• 到现场

  • 前置机加入边缘节点，同步核验数据。
  • 比对数据，核验规则版本号，边缘节点加入后自动启动app，sync后，启动比对，结果上报。

• 现场部署硬件部署完毕

  • 端自检结果上报，自动从前置机同步配置信息，并核对当前客户端版本号，上报。（安卓自动更新app，是否可做）
  • 现场测试，生产项目测试数据（是否可做），或测试项目验证硬件与前置机。

• 事中

  • 业务核验监控大屏，边缘节点大屏，关键接口健康状态
  • 核验数据，订单，即，用户数据 -> 所有系统数据的查询信息。（身份证查询票，票吗查询等），可支持手机。即快速定位用户是否有票，如确定，其实核验数据后续可补。
  • 对于业务规则变更原则上走全量沙盒验证，核验中可抽取验证。
  • 预案核验预案：同步预案：有全量同步接口

• 事后。。。。

3.3 核验沙盒

描述：沙盒可看成离线前置机核验全量票。

对于人脸等操作进行mock处理，或使用系统中现有照片。

1. 根据项目的xxx-acs-xxx镜像拉起一套核验离线服务端（xxx-acs-xxx，mqtt，mariadb）
2. xxx-acs-xxx启动后从云端拉取核验数据，项目数据，规则数据。
3. 当xxx-acs-xxx ready，使用核验信息，调用fe，测试票的可通过性。上报结果，日志，并销毁沙盒。
4. 安卓业务端也可纳入，需讨论可行性。
