1. Nginx模块

大部分的Nginx模块入门的文章，都是从Hello World入手，描述一个简单的模块编写，但在真正的业务场景中，需求会更为复杂。为了平衡复杂度，本文会介绍Nginx自带的一个简单的模块realip入手，教大家如何写一个Nginx的模块。

realip 模块默认是不会编译到Nginx中的，源码编译的时候，使用参数--with-http_realip_module配置即可。

1.1 realip模块解决了什么问题

解决的问题：用于获取真实的客户端IP。思考一个场景：如果Nginx前面还有有一层（或者多层）的方向代理，那么Nginx在TCP连接建立时候获取到的客户端IP是上一层代理的IP，并不是真实的客户端IP。有的逻辑，比如基于IP的安全组或限流等功能需要获取到真实的客户端IP。解决的方法有两种思路： 1. 在传输层上解决，比如proxy protocol的方案 2. 在应用层解决，上一层的代理在请求的Header中带上真实的客户端IP，Nginx可以在应用层上获取到真实的客户端IP。

realip支持了proxy protocol的方案和Header的方案，本文仅介绍基于Header的方案。首先看一下，realip模块的指令有三个:

- set_realip_from  : CIDR或IP（或unix domain），如果客户端的IP在此CIDR里面，才认为是可信的，才信任其发过来的Header（X-Forwarded-For）是没有经过伪造的。
- real_ip_header: 真实IP的获取来源。X-Real-IP ｜ X-Forwarded-For｜proxy_protocol 或其他Header的名字
- real_ip_recursive: 是否递归获取真实客户端IP。

realip模块支持两个变量：

$realip_remote_addr: 与Nginx建立TCP连接的客户端地址
$realip_remote_port: 与Nginx建立TCP连接的客户端端口

1.2 请求的例子

基础的nginx.conf 配置如下：

worker_processes 1;
master_process off;
daemon off;
error_log logs/error.log;
events
{
    worker_connections 1024;
}
http
{
    server
    {
        listen 8080;
        location /
        {
            set_real_ip_from 127.0.0.1/32;
            set_real_ip_from 2.2.2.2/32;
            real_ip_header X-Forwarded-For;
            real_ip_recursive on;
            default_type text/html;
            content_by_lua_block
            {

                ngx.say("Client IP: " .. ngx.var.remote_addr)
            }
        }
    }
}

此配置中，设置了来自127.0.0.1和2.2.2.2 IP的请求都认为是可信赖的，并且使用了X-Forwarded-For Header作为真实客户端IP的来源。另外real_ip_recursive开启了递归获取真实客户端。

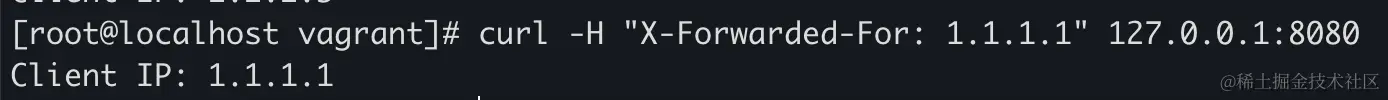

由于127.0.0.1的IP是Nginx信任的，因此Nginx取出了X-Forwarded-For中的IP作为真实客户端IP。

由于127.0.0.1的IP是Nginx信任的，2.2.2.2也是Nginx信任的，并且real_ip_recursive 为on，因此Nginx认为真实客户端是2.2.2.3，而不是2.2.2.2。在没有开启real_ip_recursive的时候（为off），Nginx认为的真实客户端是2.2.2.2,因为默认会取最后一个IP作为客户端IP（最后一个IP的定义是，X-Forwarded-For的value中最右边一个IP，因为X-Forwarded-For格式是：hoop1,hoop2,hoop3,...., last hoop)。作为对比，我们关闭real_ip_recursive，就可以看到Nginx认为真实的客户端就是2.2.2.2了。

另外演示一下，客户端的IP（连接Nginx的客户端）不属于Nginx信任的范围的结果：

我们可以看到，Nginx并不信任来自于10.0.2.15的请求，因此客户端IP也是认为是10.0.2.15。

PS：此演示中，客户端和Nginx都部署在一个机器中。因此，使用不同的IP访问Nginx，那么客户端的IP也会跟着变化。机器上的网卡信息如下：

补充：

以xff的头是client,proxy1, proxy2为例子，为什么Nginx的realip模块是使用xff最右边的IP作为真实的客户端IP proxy2（在trusted的范围内的时候），但是按照xff的标准，应该是使用最左边client作为客户端IP？

这样是因为xff的头部有可能是伪造的，所以默认是使用最右边的。但是如果想要获取到最左边就需要real_ip_recursive 为on，并且proxy1和proxy2都在可信任的范围内，这样形成的信任链。

详细阅读：serverfault.com/questions/3…

2. 源码分析

realip模块的代码入口是在ngx_http_realip_module中，里面定义了模块的context和指令。context主要是定义了配置文件解析过程（解析前/解析/解析后）各个阶段需要做的动作。

nginx_http_realip_module_ctx中，在配置文件解析前会调用ngx_http_realip_add_variables注册realip模块的两个变量。ngx_http_realip_init是负责往HTTP处理的流程中注册hook，表明在哪些阶段执行回调，可以看出，在一个请求的生命周期中，ngx_http_realip_handler会被执行两次。

static ngx_int_t
ngx_http_realip_init(ngx_conf_t *cf)
{
    ngx_http_handler_pt        *h;
    ngx_http_core_main_conf_t  *cmcf;

    cmcf = ngx_http_conf_get_module_main_conf(cf, ngx_http_core_module);

    h = ngx_array_push(&cmcf->phases[NGX_HTTP_POST_READ_PHASE].handlers);
    if (h == NULL) {
        return NGX_ERROR;
    }
    // 在请求的Post read阶段需要执行ngx_http_realip_handler
    *h = ngx_http_realip_handler;

    h = ngx_array_push(&cmcf->phases[NGX_HTTP_PREACCESS_PHASE].handlers);
    if (h == NULL) {
        return NGX_ERROR;
    }
    // 在pre access阶段执行ngx_http_realip_handler
    *h = ngx_http_realip_handler;

    return NGX_OK;
}

ngx_http_realip_commands 里面定义的realip模块支持的三个指令（set_real_ip_from/real_ip_header/real_ip_recursive）。

static ngx_command_t  ngx_http_realip_commands[] = {
    // set_real_ip_from的指令在nginx.conf出现的时候，执行ngx_http_realip_from配置
    { ngx_string("set_real_ip_from"),
      NGX_HTTP_MAIN_CONF|NGX_HTTP_SRV_CONF|NGX_HTTP_LOC_CONF|NGX_CONF_TAKE1,
      ngx_http_realip_from,
      NGX_HTTP_LOC_CONF_OFFSET,
      0,
      NULL },

    { ngx_string("real_ip_header"),
      NGX_HTTP_MAIN_CONF|NGX_HTTP_SRV_CONF|NGX_HTTP_LOC_CONF|NGX_CONF_TAKE1,
      ngx_http_realip,
      NGX_HTTP_LOC_CONF_OFFSET,
      0,
      NULL },

    { ngx_string("real_ip_recursive"),
      NGX_HTTP_MAIN_CONF|NGX_HTTP_SRV_CONF|NGX_HTTP_LOC_CONF|NGX_CONF_FLAG,
      ngx_conf_set_flag_slot,
      NGX_HTTP_LOC_CONF_OFFSET,
      offsetof(ngx_http_realip_loc_conf_t, recursive),
      NULL },

      ngx_null_command
};

可以看出，一个模块一般是有三大部分组成：

（1）指令：用于从配置文件中配置相关的参数

(2) 变量：用于于其他模块交互，或者保留运行信息

（3）在请求阶段（任意阶段）的Hook函数，负责执行此模块的逻辑代码

除了此三大部分外，其余的就是关于配置文件的解析流程，配置文件的解析也是一个复杂的过程，本文不做展开。
