使用相机观察世界

hxxyyyang
191 阅读7分钟

我在Phaser3中的世界提到，随着Phaser.Game的初始化，一个Game World便随之被构建出来，然后我们可以通过canvas去窥探这个世界的人事物。随着进一步的学习，我发现其实我们是通过camera对这个世界进行观察，camera对着哪里，我们就可以看到哪里，这时canvas更像是camera的显示屏。

Camera

// camera的构造函数
// x - viewport的横坐标
// y - viewport的纵坐标
// width - viewport的宽度
// height - viewport的高度
Camera(x, y, width, height)

camera有两个重要属性，viewport跟scroll。我们可以把一个camera想象成生活中常见的电子监控，其中viewport可以看成是监控屏幕，我们可以从这里看到摄像头正对着的地方，而scroll则用来控制摄像头地视角，通过修改这个值，我们可以实现把摄像头朝上下左右四个方向进行调整。

viewport

viewport用来向我们展示camera正在观察地东西，它有两个重要的属性，分别是position跟size，其中position表示我们要把“屏幕”放在canvas的哪个位置，而size则表示我们的“屏幕”有多大。我们可以通过setPosition(x, y)和setSize(width, height)来调整camera的viewport。实际上camera构造函数的四个参数就是在设置其viewport。

scroll

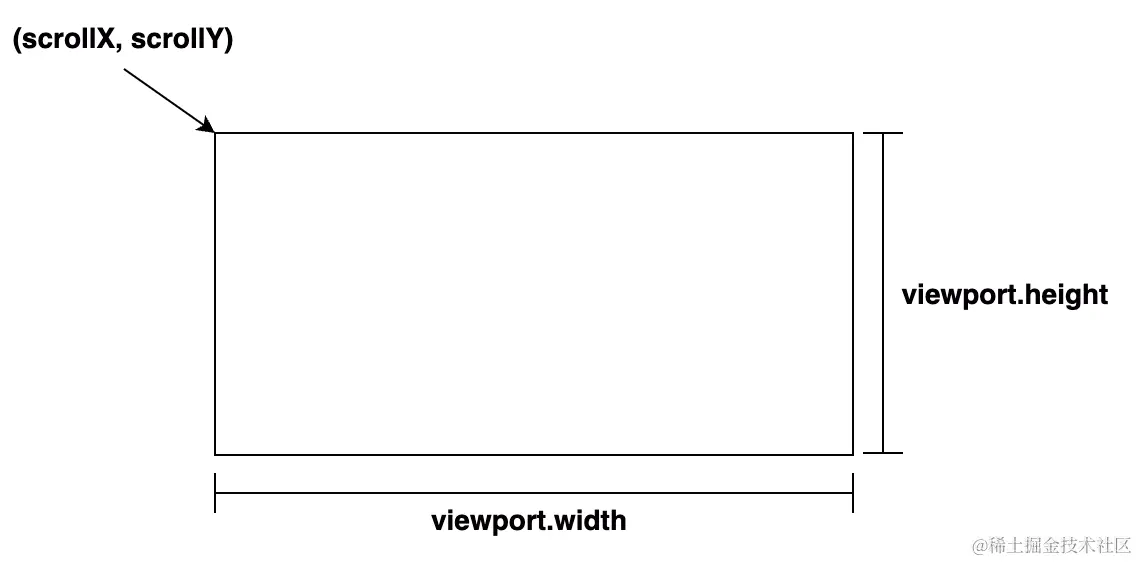

scroll用于调整相机的视角，我们可以使用setScroll(scrollX, scrollY)方法，来调整我们想观察的位置，我们的可见范围是以(scrollX, scrollY)为左上角，宽度与高度分别为viewport.width与viewport.height的矩形。初始情况下，scrollX与scrollY都为0。

main camera

camera的任务是负责渲染游戏中的对象，换句话说，不使用camera我们就无法在canvas上看到任何东西。那么之前的代码我们也没有创建camera，为什么可以看到那些矩形呢？

因为，在游戏初始化的过程中，Phaser会自动创建一个默认的camera，其viewport的大小与配置的canvas大小一致，position设置为(0, 0)（canvas左上角），并且scroll的位置也是(0, 0)。于是我们在scene中创建的所有位于画布范围内的东西都可以看到（在Phaser3中的世界中画的红色矩形），我们可以通过以下代码访问这个默认创建的camera，

class Example extends Phaser.Scene
{
    constructor ()
    {
        super();
    }

    create ()
    {
        const mainCamera = this.cameras.main;

        console.log(`main camera viewport position: (${mainCamera.x}, ${mainCamera.y})`);
        console.log(`main camera viewport size: ${mainCamera.width} * ${mainCamera.height}`);
        console.log(`main camera scroll at (${mainCamera.scrollX}, ${mainCamera.scrollY})`)
    }
}

const config = {
    type: Phaser.AUTO,
    parent: 'phaser-example',
    width: 800,
    height: 600,
    scene: Example
};

const game = new Phaser.Game(config);

打开控制台就可以看到各个数据

main camera viewport position: (0, 0)
main camera viewport size: 800 * 600
main camera scroll at (0, 0)

操纵相机视角

在Phaser3中的世界文末的例子中，绿色矩形完全不可见，蓝色矩形有一半在可见范围外。我们可以尝试修改代码，通过方向键控制camera的视角，从而看到原先看不到的绿色矩形。

class Example extends Phaser.Scene
{
    constructor ()
    {
        super();
    }

    create ()
    {
        this.drawRectange(0, 0, 0xff0000); // 红色
        this.drawRectange(-100, 0, 0x00ff00); // 绿色
        this.drawRectange(750, 0, 0x0000ff); // 蓝色

        const mainCamera = this.cameras.main;

        this.input.keyboard.on('keydown-LEFT', () => {
            mainCamera.scrollX -= 10;
        });

        this.input.keyboard.on('keydown-RIGHT', () => {
            mainCamera.scrollX += 10;
        });

        this.input.keyboard.on('keydown-UP', () => {
            mainCamera.scrollY -= 10;
        });

        this.input.keyboard.on('keydown-DOWN', () => {
            mainCamera.scrollY += 10;
        });
    }

    drawRectange(x, y, color)
    {
        // setOrigin将矩形定位原点设置为左上角
        return this.add.rectangle(x, y, 100, 100, color).setOrigin(0);
    }
}

const config = {
    type: Phaser.AUTO,
    parent: 'phaser-example',
    width: 800,
    height: 600,
    scene: Example
};

const game = new Phaser.Game(config);

通过方向键的上下左右调整视角之后，我们就可以看到隐藏在canvas外的绿色矩形了。当我们一直按左方向键的时候，我们可以看到，左边慢慢出现绿色矩形，而右边的蓝色矩形在慢慢消失。

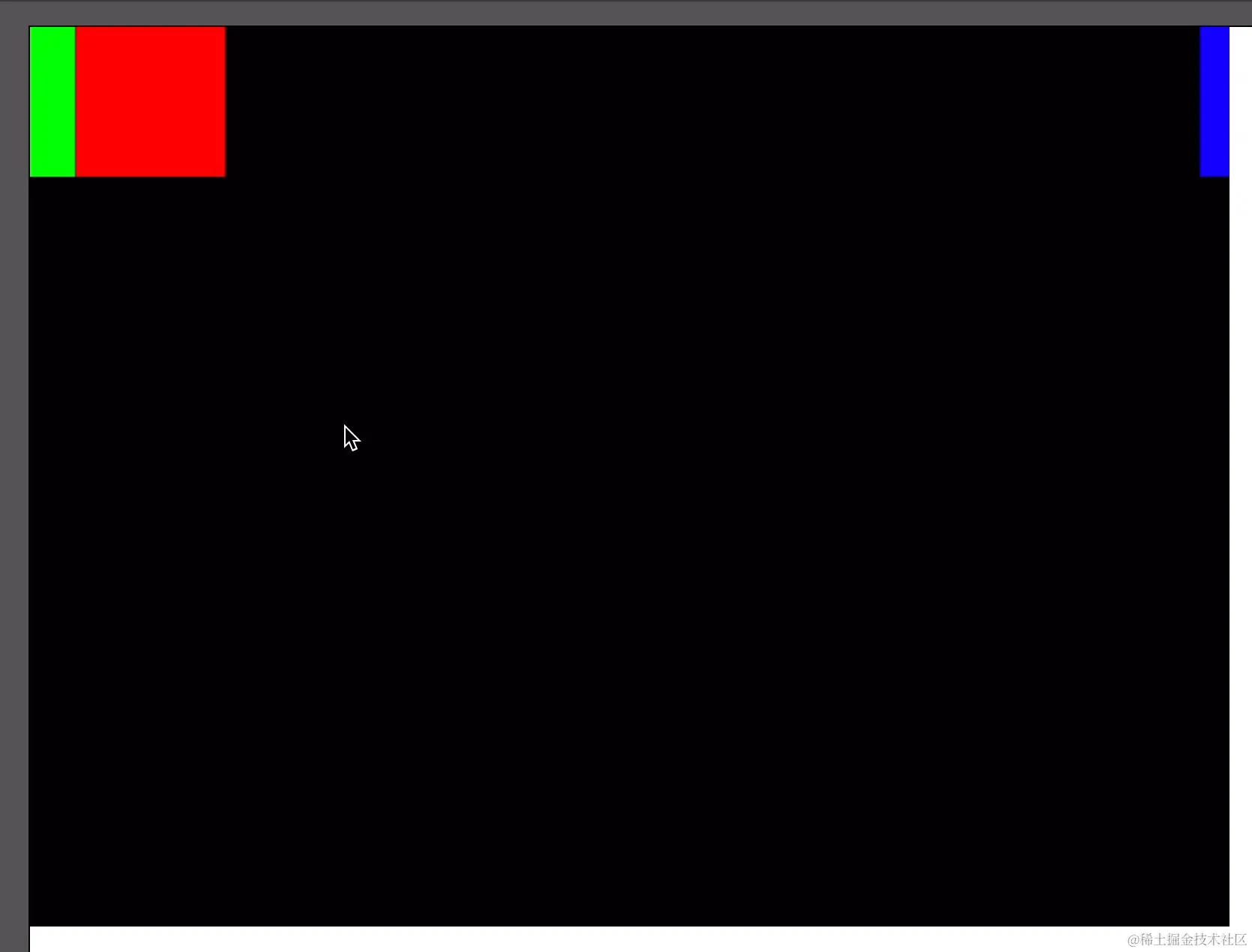

图示

bounds

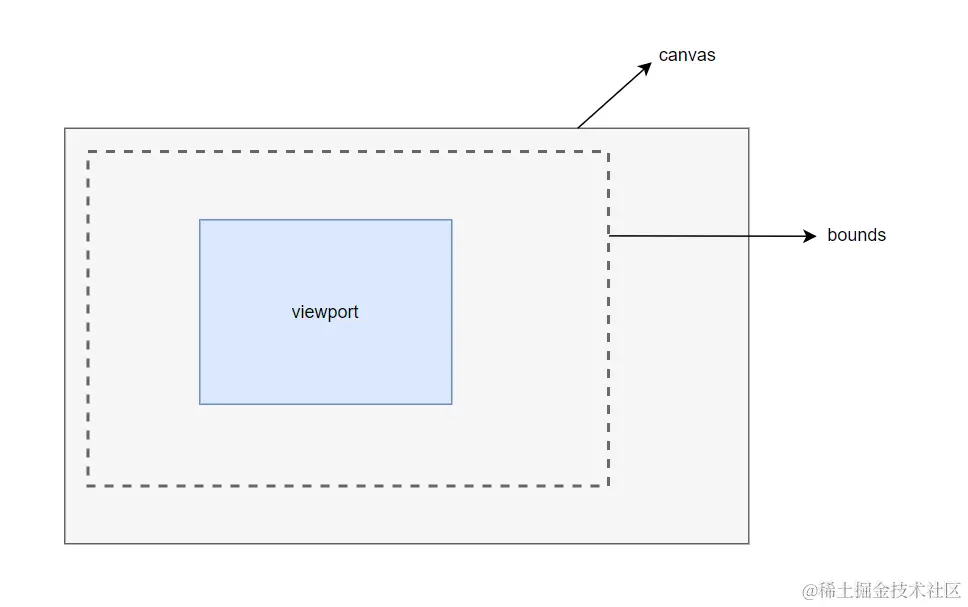

默认情况下，camera的视角是没有边界的，我们可以任意改变scrollX和scrollY为任何值。我们也可以通过setBounds(x, y, width, height, [centerOn])方法，给camera设置边界，从而限制其可视范围，换句话说，scrollX <= bounds.x + bounds.width - viewport.width。


viewport细节

如果我们用过监控系统，就可以很直观的感受到viewport是什么，它跟我们平时看到的监控画面很像，我们可以放大或者缩小画面，也可以将其移动到屏幕的任何一个位置。


比如上面这个图，我们可以把canvas看成监控室里用来显示监控画面的电视（感觉挺合理的，电视跟canvas都是有大小限制的），有四个camera在观察着不同的场景，它们将拍到的画面传送到监控室，接着我们设置四个等大的viewport，分别展示拍到的监控画面。

但是Phaser3中的camera与现实的监控系统不太一样，现实生活中的摄像头是有视野盲区的，上图的四个监控画面，我们不可能通过拉长画面从而看到更多的东西，比如右下角的手扶梯监控画面，竖着拉长并不能看到电梯的两端，除非我们调整摄像头的视角。

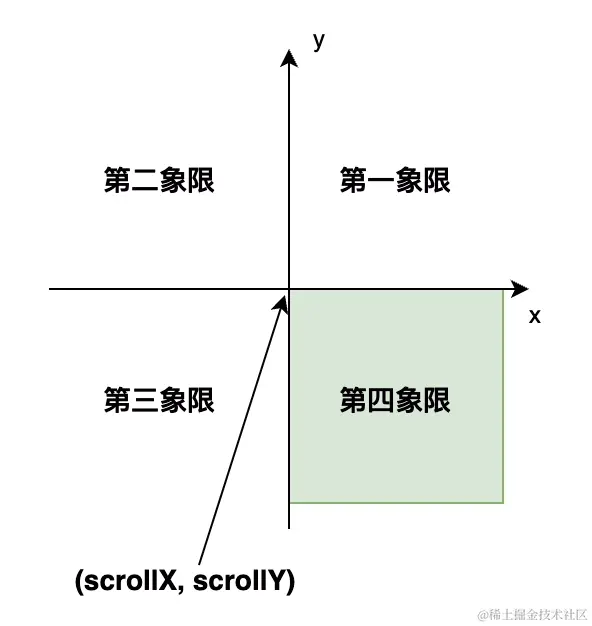

Phaser3中的camera的视野范围是以(scrollX, scrollY)为左上角顶点，右下角在无穷远处的矩形，换句话说，将(scrollX, scrollY)作为直角坐标系的原点，那么camera的视野范围是整个第四象限，我们可以通过增大viewport的size，从而看到更多的画面。

改变viewport大小

接下来，通过编写代码来直观感受一下上面说的那些概念。

Phaser3 Sandbox 提供了一个在线编程的环境，可以很方便的验证一些想法。

class Example extends Phaser.Scene
{
    constructor ()
    {
        super();
    }

    preload ()
    {
        // 图片大小是640 × 514
        this.load.image('einstein', 'assets/pics/ra-einstein.png');
    }

    create ()
    {
        const image = this.add.image(0, 0, 'einstein').setOrigin(0);

        const cam = this.cameras.main;

        const gui = new dat.GUI();

        gui.addFolder('Main Camera');
        gui.add(cam, 'width');
        gui.add(cam, 'height');
    }
}

const config = {
    type: Phaser.WEBGL,
    parent: 'phaser-example',
    scene: Example,
    // 将canvas大小设置成跟图片一样大
    width: 640,
    height: 514
};

const game = new Phaser.Game(config);

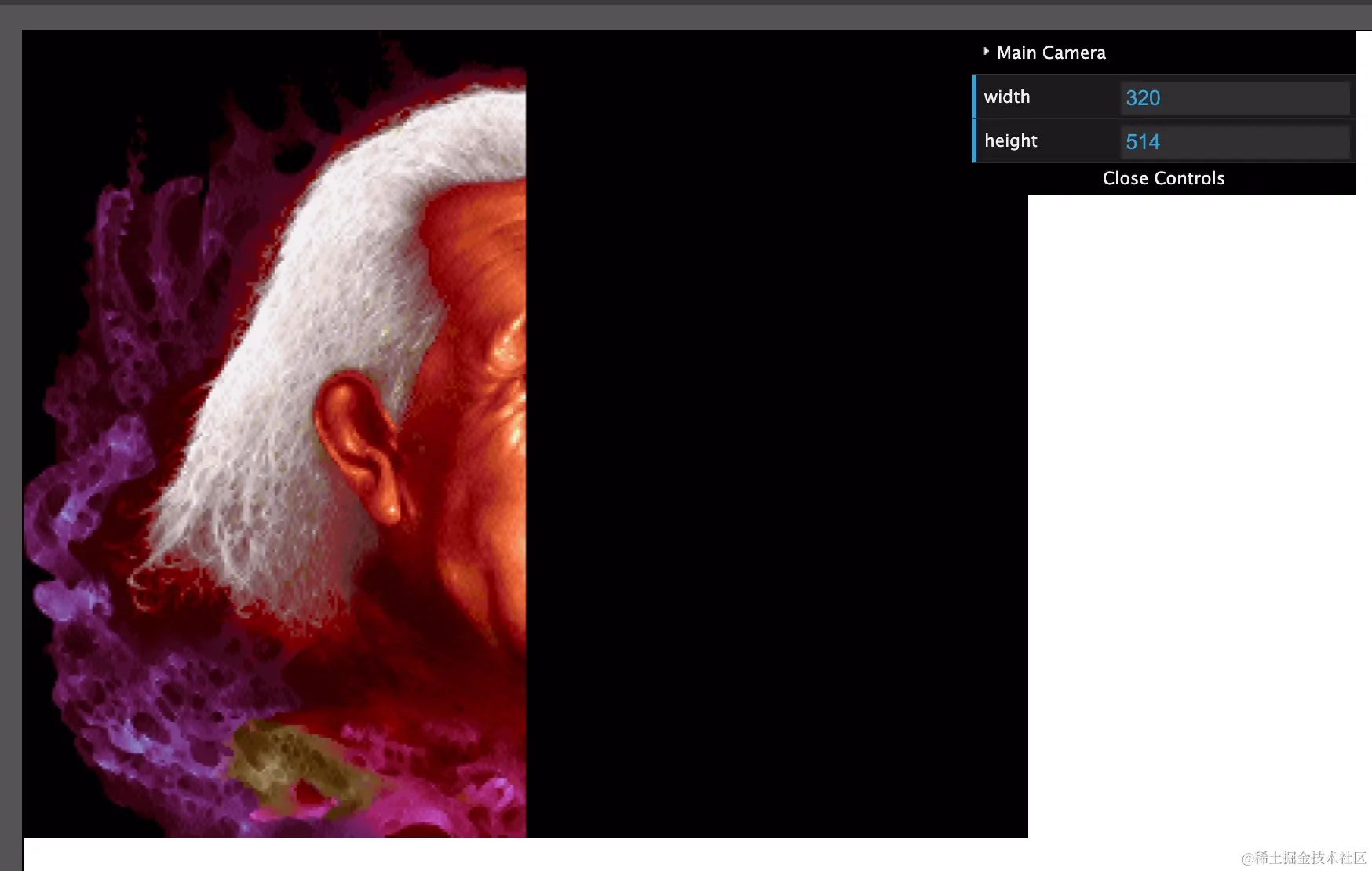

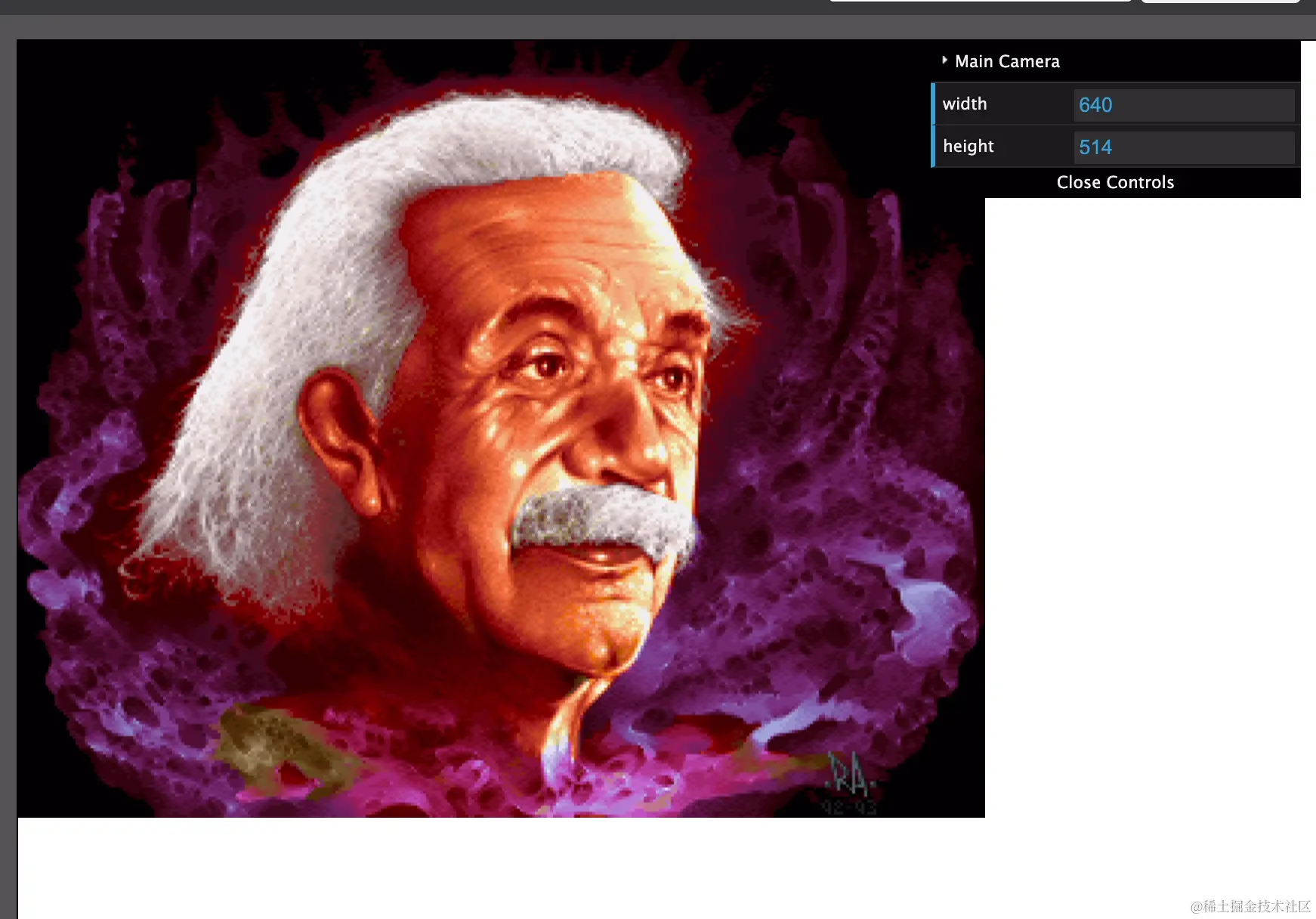

我们可以通过在右上角的面板输入不同的width跟height来调整viewport，当我们将width缩小到320的时候，我们只能看到爱因斯坦的左半边脸，随着我们将width增大，我们可以慢慢地看到整张脸。这一点就跟现实中的监控画面不太一样，我们可以通过放大viewport从而看到更多的画面。


改变viewport位置

接着尝试改变viewport的位置，这里有一个要点，我在一开始学习的时候就弄混了，viewport自己的位置跟它所观察的位置完全是两码事。

还是用上文的代码加以说明，我们创建了一个与图片等大的canvas，然后将图片刚好放在上面，这时候我们缩小viewport的大小为300 x 300，这时候我们只能看到图片左上角，

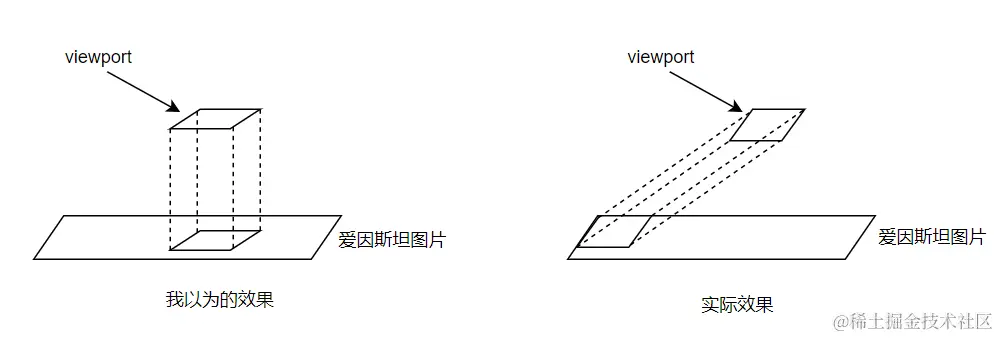

然后，我尝试将viewport挪到它眼睛的位置，以为就可以看到他的眼睛。其实并不能，不管我移动到哪里，viewport里的画面都保持不变。


因为决定viewport所显示的画面是通过camera的scroll决定的，我们虽然改变了viewport的position，但是其scroll并没有改变。附上验证的代码

class Example extends Phaser.Scene
{
    constructor ()
    {
        super();
    }

    preload ()
    {
        // 图片大小是640 × 514
        this.load.image('einstein', 'assets/pics/ra-einstein.png');
    }

    create ()
    {
        const image = this.add.image(0, 0, 'einstein').setOrigin(0);

        const mainCamera = this.cameras.main;

        mainCamera.setSize(300, 300);

        this.input.keyboard.on('keydown-LEFT', () => {
            mainCamera.x -= 10;
        });

        this.input.keyboard.on('keydown-RIGHT', () => {
            mainCamera.x += 10;
        });

        this.input.keyboard.on('keydown-UP', () => {
            mainCamera.y -= 10;
        });

        this.input.keyboard.on('keydown-DOWN', () => {
            mainCamera.y += 10;
        });
    }
}

const config = {
    type: Phaser.WEBGL,
    parent: 'phaser-example',
    scene: Example,
    // 将canvas大小设置成跟图片一样大
    width: 640,
    height: 514
};

const game = new Phaser.Game(config);

我们可以通过方向键移动viewport的位置，但是viewport中的画面并没有改变。


总结

通过用现实生活中的监控来类比camera，会发现它们之间其实有挺多共同之处的（当然也有差异），这种类比方式可以帮助我们更好地去理解一些概念，会比较生动形象。关于camera的两个重要属性，感觉基本也就这些内容了，详细的资料可以通过camera的api文档查看。
