HarmonyOS NEXT应用开发之ArkWeb同层渲染介绍该方案展示了ArkWeb同层渲染：将系统原生组件直接渲染

介绍

该方案展示了ArkWeb同层渲染：将系统原生组件直接渲染到前端H5页面上，原生组件不仅可以提供H5组件无法实现的一些功能，还能提升用户体验的流畅度

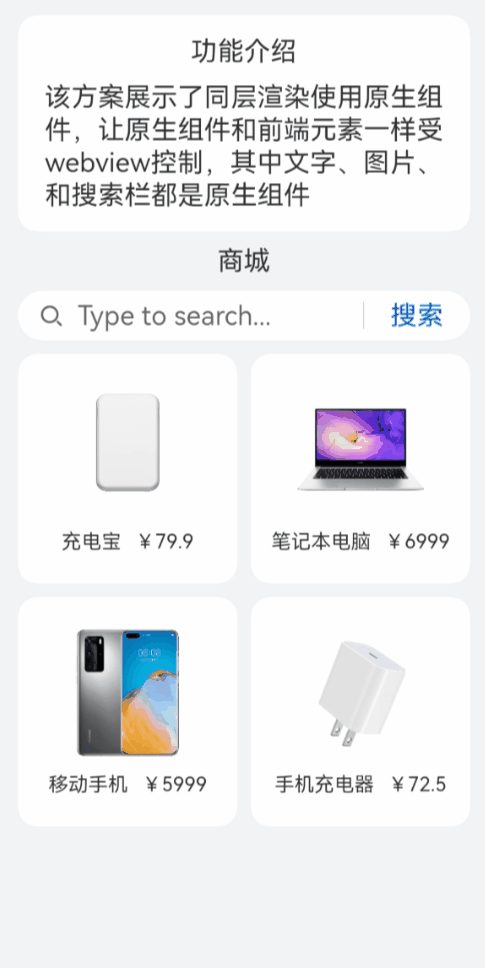

效果图预览

使用说明

进入页面即可看到同层渲染效果，Text，search，image都是原生组件。

实现思路

添加权限。

"ohos.permission.INTERNET"

创建控制器管理绑定的NodeContainer组件。

class SearchNodeController extends NodeController {
  private rootNode: BuilderNode<[Params]> | undefined | null = null;
  private embedId : string = "";
  private surfaceId : string = "";
  private renderType :NodeRenderType = NodeRenderType.RENDER_componentTypeDISPLAY;
  private componentWidth : number = 0;
  private componentHeight : number = 0;
  private componentType : string = "";

  setRenderOption(params : NodeControllerParams): void {
    this.surfaceId = params.surfaceId;
    this.renderType = params.renderType;
    this.embedId = params.embedId;
    this.componentWidth = params.width;
    this.componentHeight = params.height;
    this.componentType = params.type;
  }
  /**
   * 在对应NodeContainer创建的时候调用、或者通过rebuild方法调用刷新
   */
  makeNode(uiContext: UIContext): FrameNode | null{
    this.rootNode = new BuilderNode(uiContext, { surfaceId: this.surfaceId, type: this.renderType});
    if (this.componentType === 'native/component') {
      this.rootNode.build(wrapBuilder(searchBuilder), { width : this.componentWidth, height : this.componentHeight});
    } else {
    }
    // 返回FrameNode节点
    return this.rootNode.getFrameNode();
  }
  /**
   * 设置BuilderNode节点
   */
  setBuilderNode(rootNode: BuilderNode<Params[]> | null): void{
    this.rootNode = rootNode;
  }
  /**
   * 获取BuilderNode节点
   */
  getBuilderNode(): BuilderNode<[Params]> | undefined | null{
    return this.rootNode;
  }
  /**
   * 更新BuilderNode节点
   */
  updateNode(arg: Object): void {
    this.rootNode?.update(arg);
  }
  /**
   * 获取EmbedId
   */
  getEmbedId() : string {
    return this.embedId;
  }
  /**
   * 将触摸事件派发到rootNode创建出的FrameNode上
   */
  postEvent(event: TouchEvent | undefined) : boolean {
    return this.rootNode?.postTouchEvent(event) as boolean;
  }
}

添加同层渲染的组件。

@Component
struct SearchComponent {
@Prop params: Params;
controller: SearchController = new SearchController();

build() {
  Column() {
    Column({ space: MARGIN_VERTICAL }) {
      Text($r('app.string.headline')).fontSize($r('app.string.ohos_id_text_size_body1'))
      Text($r('app.string.illustrate')).fontSize($r('app.string.ohos_id_text_size_body1'))
    }
    // 原生Text组件
    Text($r('app.string.mall')).fontSize($r('app.string.ohos_id_text_size_body1'))
    // 原生Search组件
    Search({ placeholder: 'Type to search...', controller: this.controller })
      .searchButton(SEARCH_BUTTON)
    // 原生Grid组件，Grid中包含Image和Text
    Grid() {
      // 性能知识点：此处数据量确定且数量较少，使用了ForEach，在数据量多的情况下，推荐使用LazyForeEach
      ForEach(PRODUCT_DATA, (item: ProductDataModel, index: number) => {
        GridItem() {
          Column({ space: MARGIN_VERTICAL }) {
            Image(item.uri).width($r('app.integer.image_size'))
            Row({ space: MARGIN_VERTICAL }) {
              Text(item.title).fontSize($r('app.string.ohos_id_text_size_body3'))
              Text(item.price).fontSize($r('app.string.ohos_id_text_size_body3'))
            }
          }
        }
      })
    }
    .columnsTemplate('1fr 1fr') // 2列
    .rowsTemplate('1fr 1fr ') // 2行
    .rowsGap($r('app.string.ohos_id_elements_margin_vertical_m')) // 行间距
    .columnsGap($r('app.string.ohos_id_elements_margin_vertical_m')) // 列间距
   }
 }
}

embed标签可以在H5页面中嵌入任何类型的内容，在H5界面上通过embed标签标识同层元素，应用侧会将原生组件渲染到H5页面embed标签所在位置。

<div>
    <div id="bodyId">
        <!-- 在H5界面上通过embed标签标识同层元素，在应用侧将原生组件渲染到H5页面embed标签所在位置-->
        <embed id="nativeSearch" type = "native/component" width="100%" height="100%" src="view"/>
    </div>
</div>

通过WebView的enableNativeEmbedMode()控制同层渲染开关，通过onNativeEmbedLifecycleChange获取embed标签的生命周期变化数据。

build(){
  Column() {
    Stack() {
      // 性能知识点：此处componentId项确定且数量较少，使用了ForEach，在数据量多的情况下，推荐使用LazyForeEach
      ForEach(this.componentIdArr, (componentId: string) => {
        NodeContainer(this.nodeControllerMap.get(componentId));
      }, (embedId: string) => embedId)
      // web组件加载本地test.html页面
      Web({ src: $rawfile("view.html"), controller: this.browserTabController })
        .backgroundColor($r('app.color.ohos_id_color_sub_background'))
        // 不允许执行缩放
        .zoomAccess(false)
        // Todo: 知识点：通过enableNativeEmbedMode（）配置同层渲染开关
        .enableNativeEmbedMode(true)
        // Todo: 知识点：通过onNativeEmbedLifecycleChange获取embed标签的生命周期变化数据
        .onNativeEmbedLifecycleChange((embed) => {
          // 获取web侧embed元素的id
          const componentId = embed.info?.id?.toString() as string
          if (embed.status === NativeEmbedStatus.CREATE) {
            // 创建节点控制器，设置参数并rebuild
            let nodeController = new SearchNodeController();
            // 外接纹理与WebView同层渲染
            nodeController.setRenderOption({surfaceId : embed.surfaceId as string, type : embed.info?.type as string, renderType : NodeRenderType.RENDER_componentTypeTEXTURE, embedId : embed.embedId as string, width : px2vp(embed.info?.width), height : px2vp(embed.info?.height)});
            nodeController.rebuild();
            // 根据web传入的embed的id属性作为key，将nodeController存入map
            this.nodeControllerMap.set(componentId, nodeController);
            // 将web传入的embed的id属性存入@State状态数组变量中，用于动态创建nodeContainer节点容器，需要将push动作放在set之后
            this.componentIdArr.push(componentId);
          } else if (embed.status === NativeEmbedStatus.UPDATE) {
            let nodeController = this.nodeControllerMap.get(componentId);
            nodeController?.updateNode({text: 'update', width: px2vp(embed.info?.width), height: px2vp(embed.info?.height)} as ESObject);
            nodeController?.rebuild();
          } else {
            let nodeController = this.nodeControllerMap.get(componentId);
            nodeController?.setBuilderNode(null);
            nodeController?.rebuild();
          }
        })// 获取同层渲染组件触摸事件信息
        .onNativeEmbedGestureEvent((touch) => {
          this.componentIdArr.forEach((componentId: string) => {
            let nodeController = this.nodeControllerMap.get(componentId);
            if (nodeController?.getEmbedId() === touch.embedId) {
              nodeController?.postEvent(touch.touchEvent);
            }
          })
        })
    }
  }
}

h5侧通过id名获取embed标签信息,并通过embed标签添加同层渲染界面的touch监听事件；应用侧添加onNativeEmbedGestureEvent回调使得手指触摸到embed标签时能获取到触摸事件信息。

let nativeEmbed = {
  // 通过id名获取embed标签
  nativeSearch : document.getElementById('nativeSearch'),
  // 事件
  events:{},
  // 初始化
  init:function(){
    let self = this;
    // 添加touch的监听事件
    self.nativeSearch.addEventListener('touchstart', self.events, false);
  }
};
nativeEmbed.init();

Web({ src: $rawfile("view.html"), controller: this.browserTabController })
  // 获取同层渲染组件触摸事件信息
  .onNativeEmbedGestureEvent((touch) => {
    this.componentIdArr.forEach((componentId: string) => {
      let nodeController = this.nodeControllerMap.get(componentId);
      if (nodeController?.getEmbedId() === touch.embedId) {
        nodeController?.postEvent(touch.touchEvent);
      }
    })
  })

高性能知识点

ArkWeb同层渲染原生组件，原生组件不仅可以提供H5组件无法实现的一些功能，还能提升用户体验的流畅度；同层渲染节点上下树，实现节点复用，节省节点重复开销。

工程结构&模块类型

nativeembed                            // har类型
|---mock
|   |---GoodsMock.ets                  // 数据源
|---model
|   |---GoodsModel.ets                 // 数据类
|---view
|   |---NativeEmbedView.ets            // 视图层

模块依赖

本实例依赖common模块来实现资源的调用。依赖动态路由模块来实现页面的动态加载。

参考资料

最后分享一份鸿蒙（HarmonyOS）开发学习指南

详细关注VX公众号：Android老皮

《鸿蒙（HarmonyOS）开发学习指南》

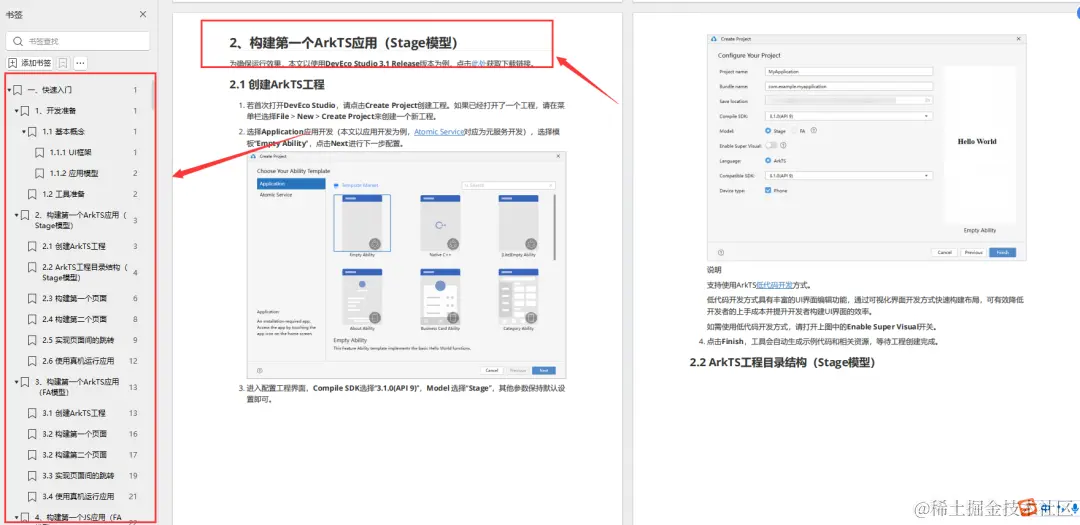

第一章快速入门

1、开发准备

2、构建第一个ArkTS应用（Stage模型）

3、构建第一个ArkTS应用（FA模型）

4、构建第一个JS应用（FA模型）

5、........

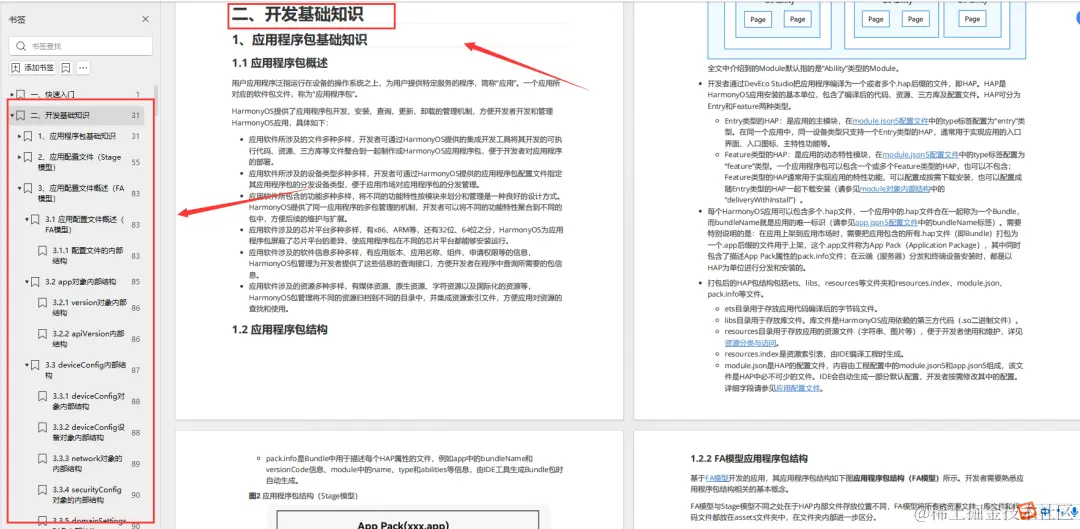

第二章开发基础知识

1、应用程序包基础知识

2、应用配置文件（Stage模型）

3、应用配置文件概述（FA模型）

4、.......

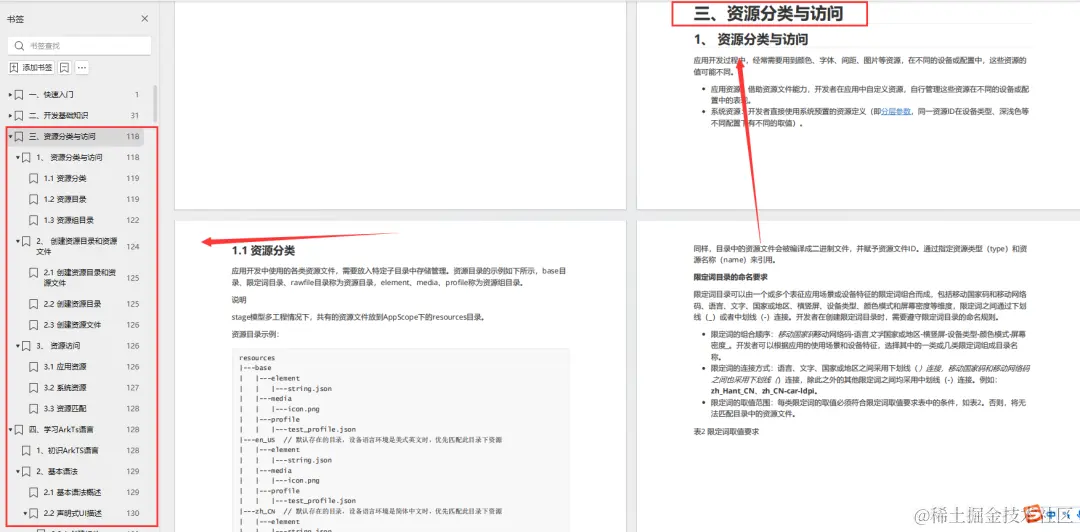

第三章 资源分类与访问

1、资源分类与访问

2、创建资源目录和资源文件

3、资源访问

4、.......

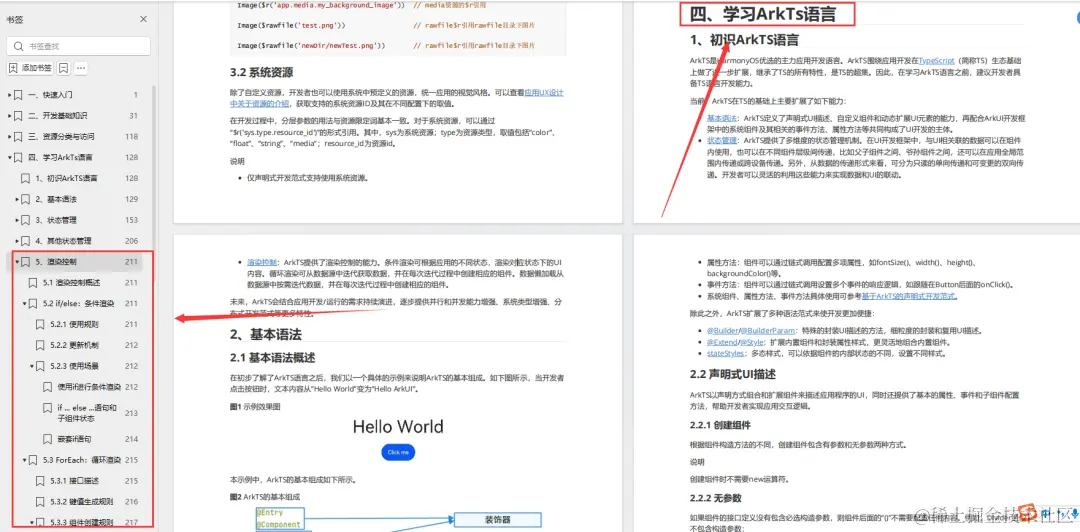

第四章学习ArkTs语言

1、初识ArkTS语言

2、基本语法

3、状态管理

4、其他状态管理

5、渲染控制

6、......

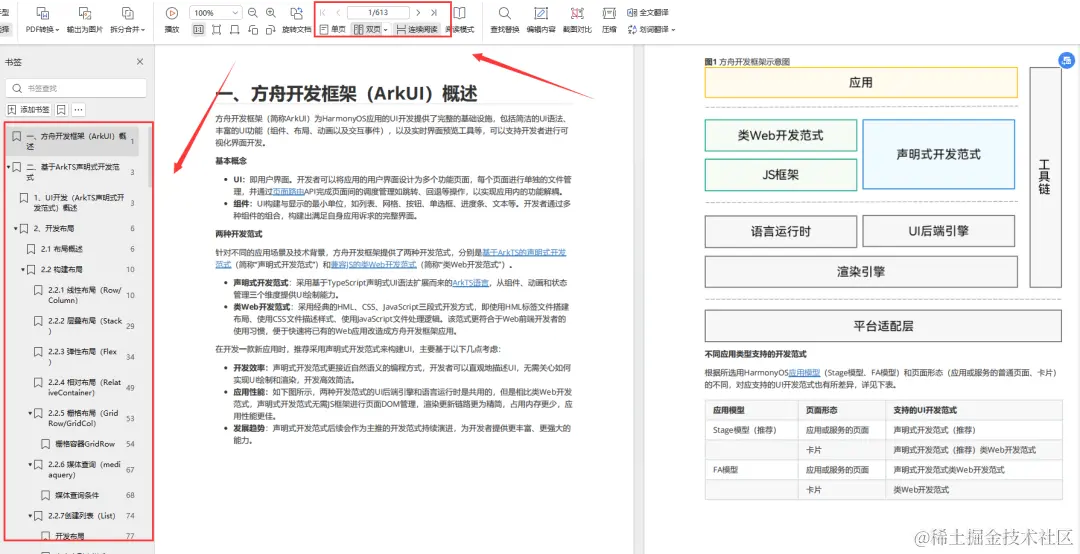

第五章 UI开发

1.方舟开发框架（ArkUI）概述

2.基于ArkTS声明式开发范式

3.兼容JS的类Web开发范式

4.......

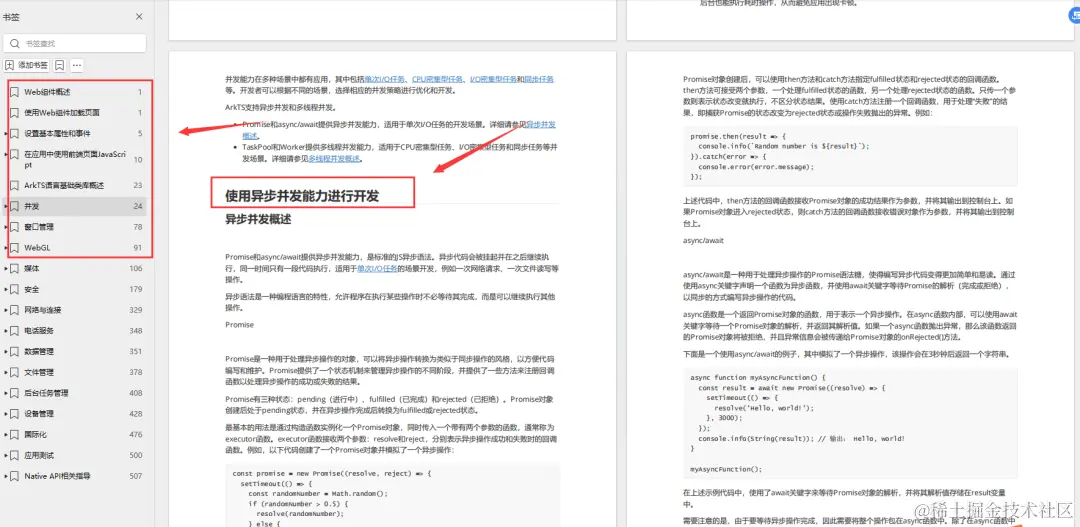

第六章 Web开发

1.Web组件概述

2.使用Web组件加载页面

3.设置基本属性和事件

4.在应用中使用前端页面JavaScript

5.ArkTS语言基础类库概述

6.并发

7.......

11.网络与连接

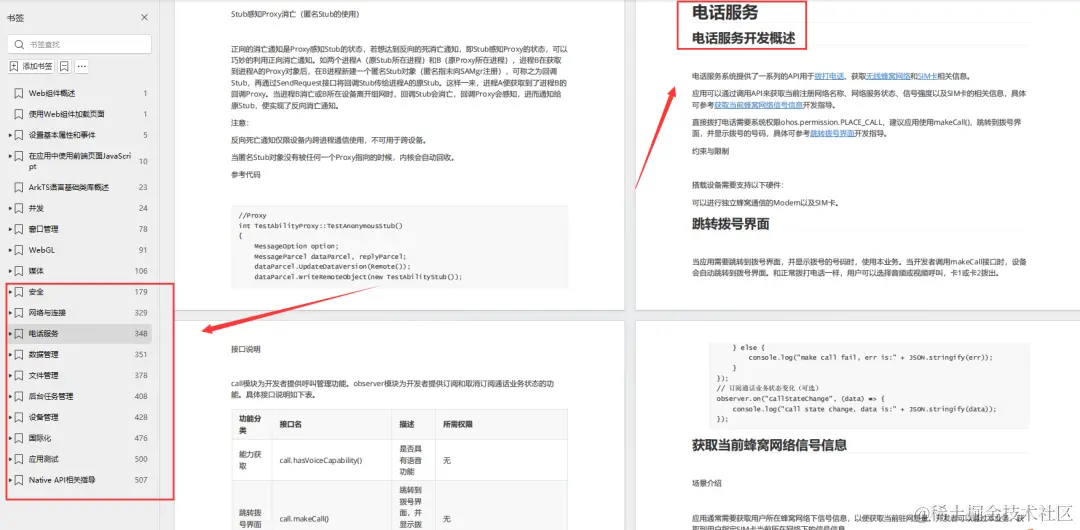

12.电话服务
