概述
VK1629D是一种带键盘扫描接口的数码管或点阵LED驱动控制专用芯片，内部集成有3线串行接口、数据锁存器、LED 驱动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持12SEGx8GRID的点阵LED显示面板，最大支持8x4按键矩阵。适用于冰箱、空调、家庭影院等产品的高段位显示屏驱动。
特点
• 工作电压 3.0-5.5V
• 内置RC振荡器
• 12个SEG脚，8个GRID脚
• SEG脚只能接LED阳极，GRID脚只能接LED阴极
• 最大支持8x4矩阵按键（按键/显示复用需硬件电路配合）
• 3线串行接口
• 8级整体亮度可调
• 内置显示RAM为16x8位
• 内置上电复位电路

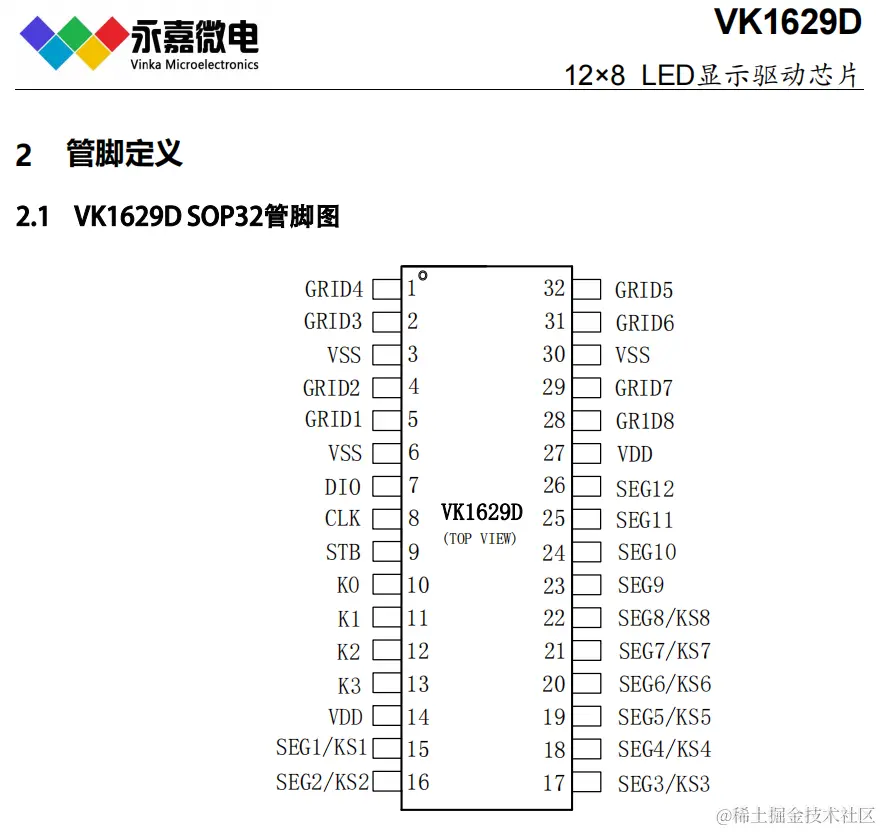

• 封装SOP32（21.00mm×7.50mm PP=1.27mm)
