Kitex源码解析：客户端发送消息的过程

xiaoyi_byte
776 阅读3分钟

Kitex版本：v0.9.1

namespace go api

struct Request {
    1: string message
}

struct Response {
    1: string message
}

service Echo {
    Response echo(1: Request req)
}

以简单的echo.thrift为例，使用

kitex -module github.com/xiaoyi-byte/demo -service echo idl/echo.thrift

生成脚手架代码

client端调用中间件的过程

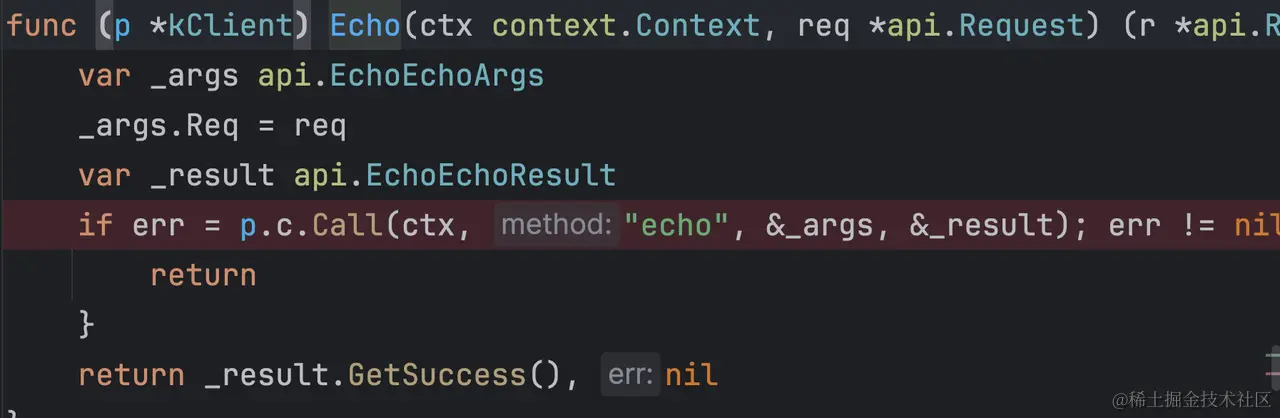

在生成的代码中，client端通过调用Echo函数向server端发送rpc请求，

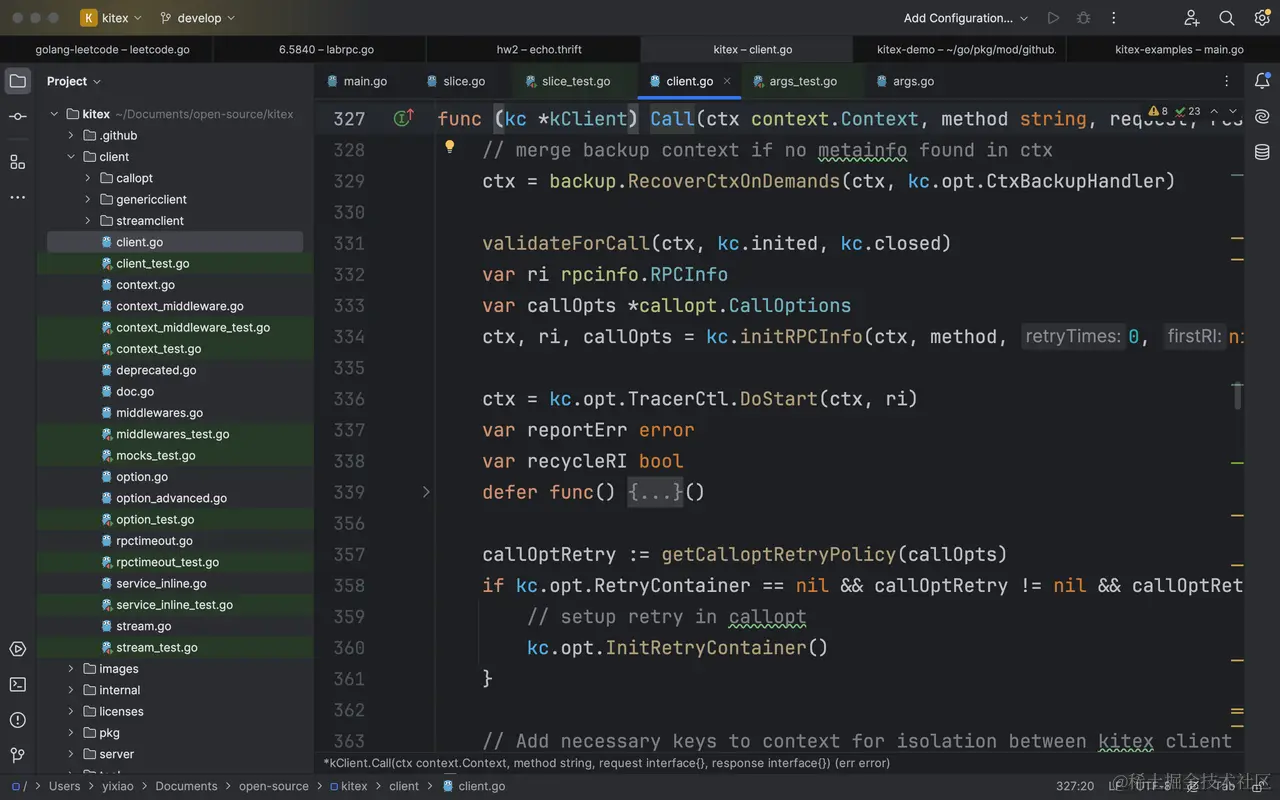

image.png 进入p.c.Call函数中


image.png kc是*KClient对象，其中KClient中的eps是一个endpoint.Endpoint对象

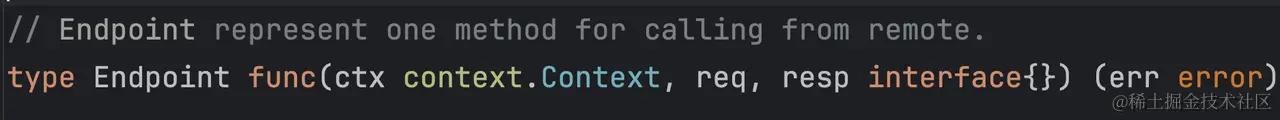

image.png endpoint.Endpoint表示一个method，在这里kc.eps调用时step in可以看到执行的是rpcTimeoutMW的返回值中的函数，于是我们可以合理推断，client端应该是在之前某个地方调用了rpcTimeoutMW，将kc.eps设置成rpcTimeoutMW的返回值中的函数。

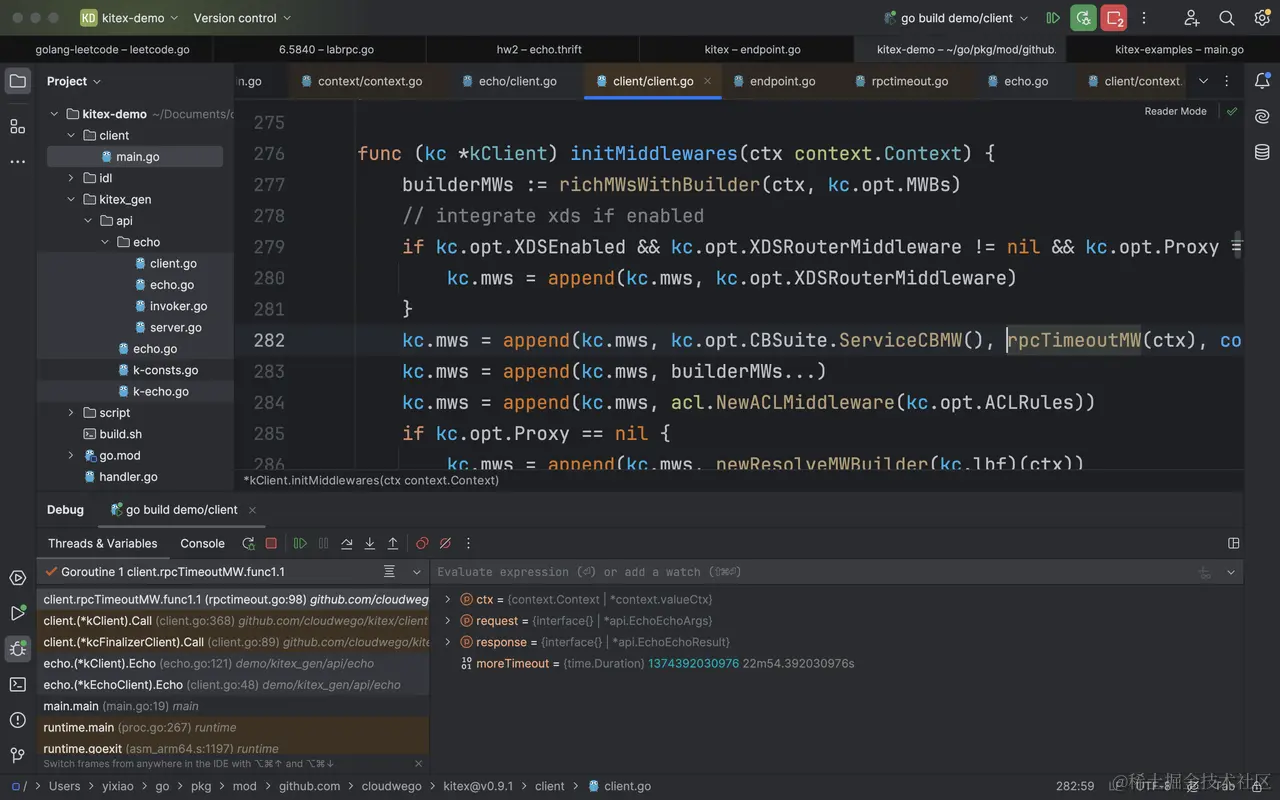

通过查找我们可以发现*kClient的initMiddlewares函数调用了rpcTimeoutMW，将其返回值添加到kc的[]endpoint.Middleware中

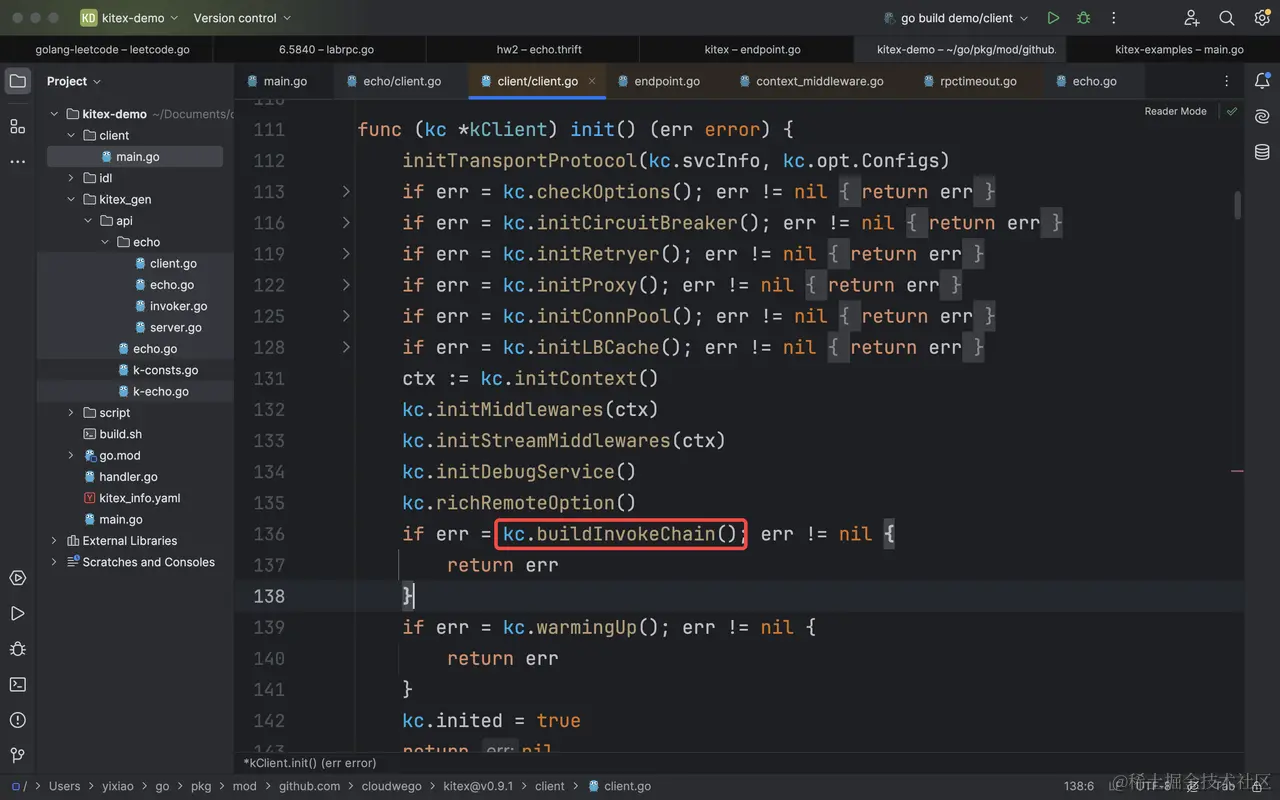

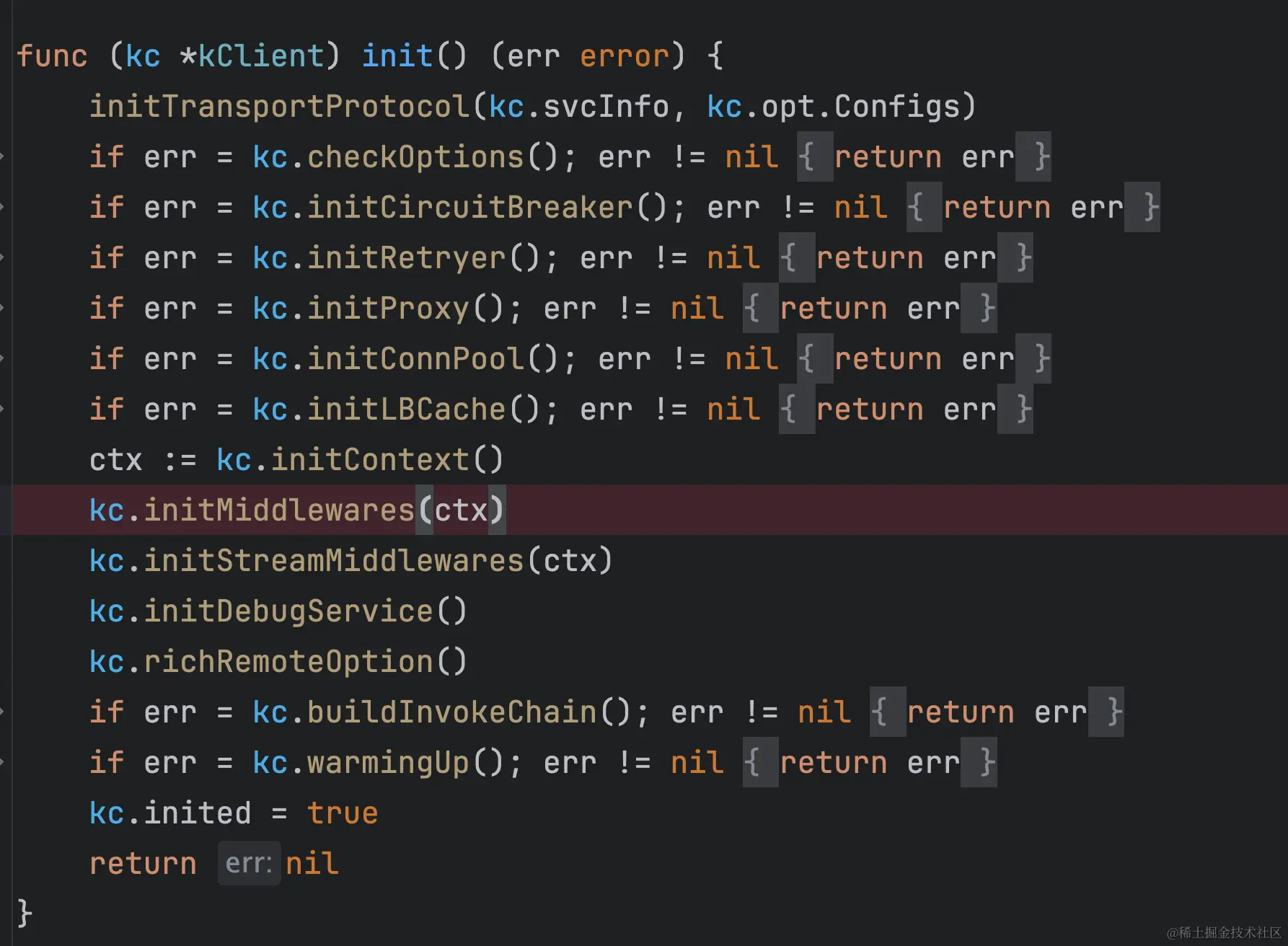

在*KClient的init函数中调用了initMiddlewares函数

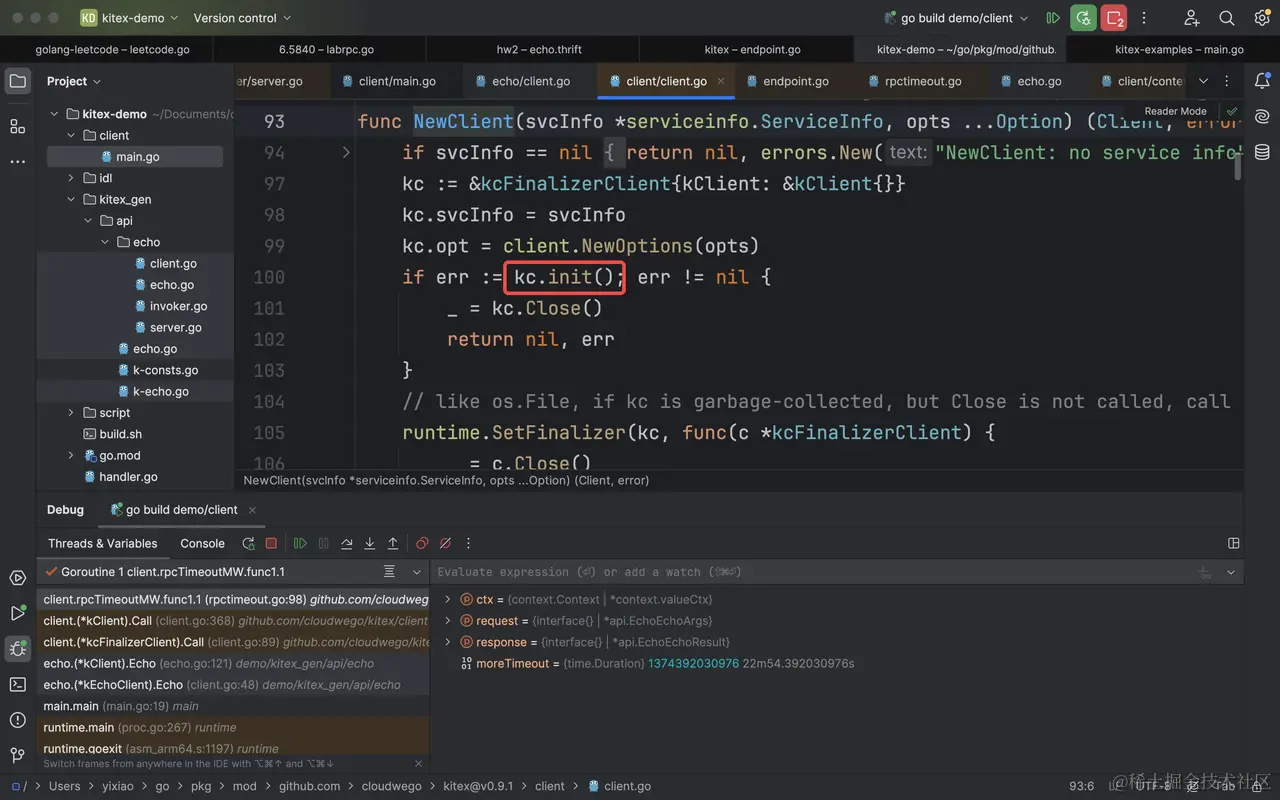

image.png 在NewClient函数中调用了init函数

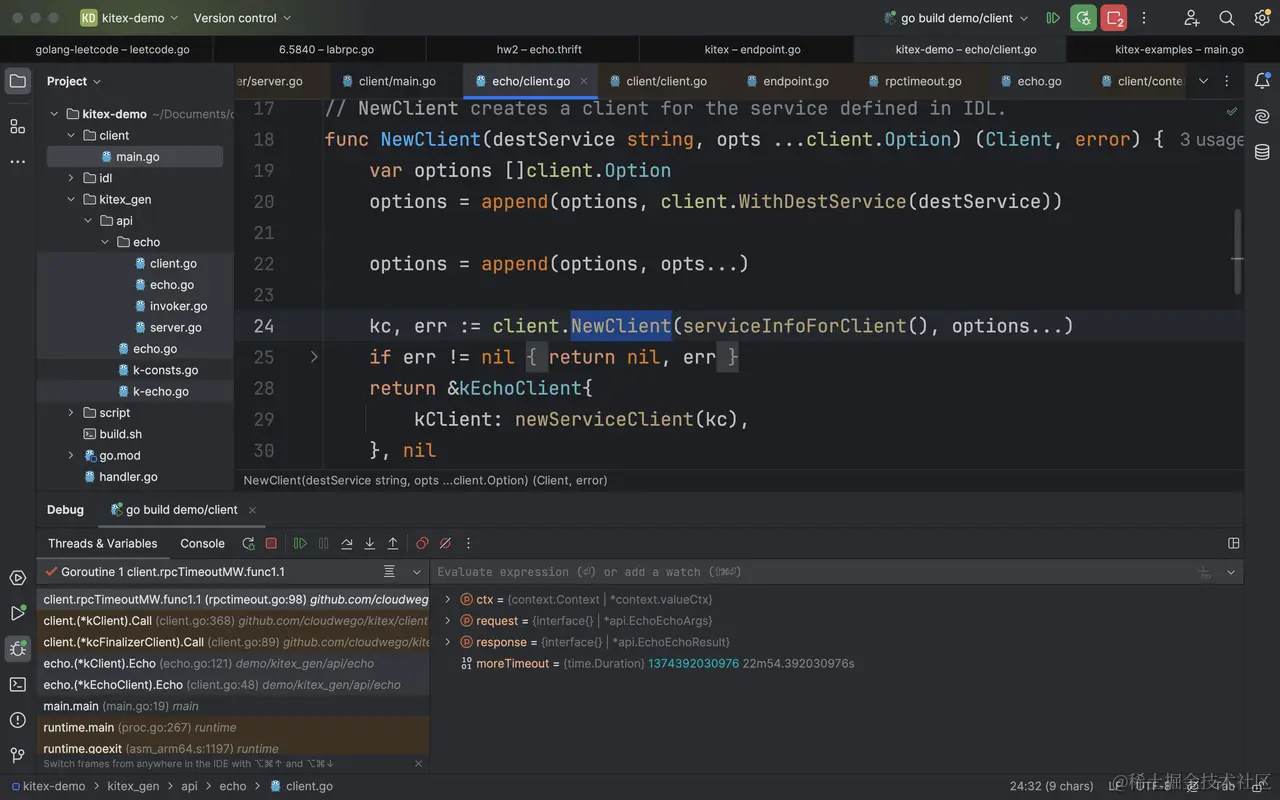

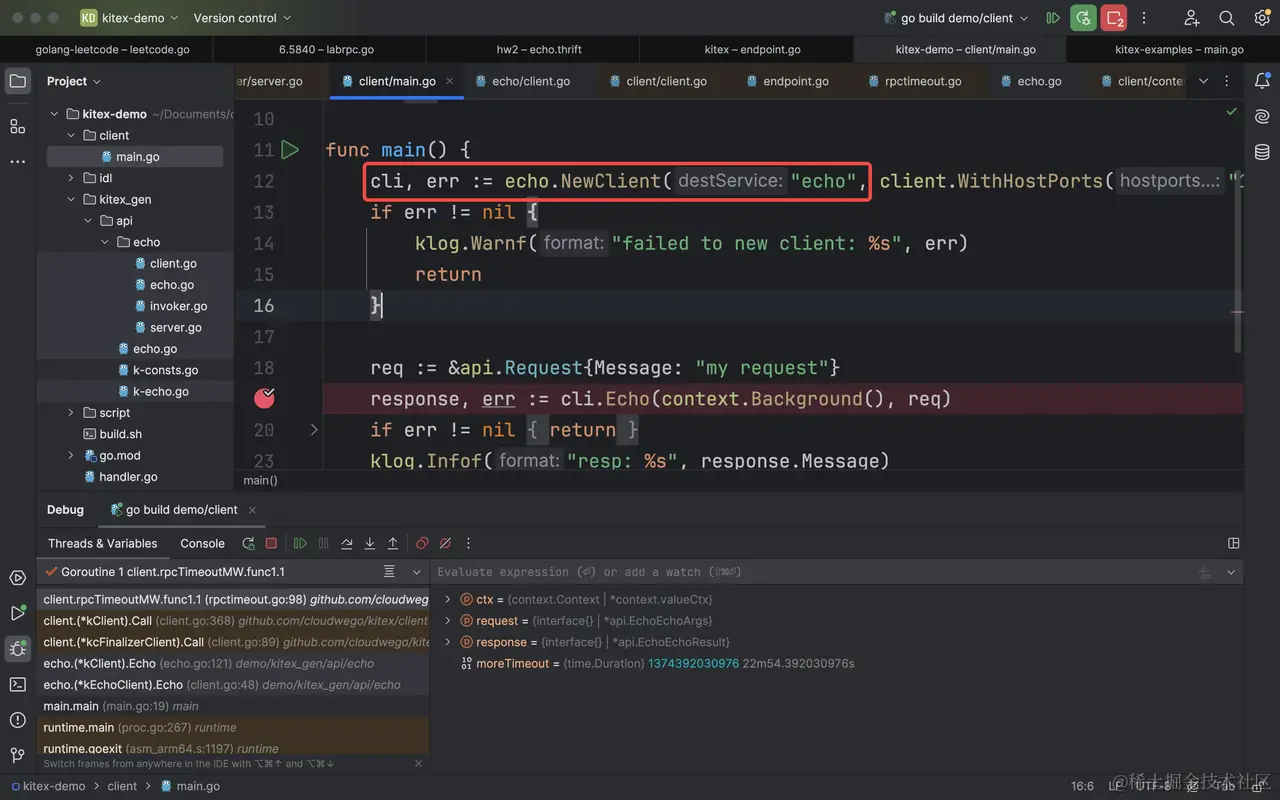

image.png 而在kitex_gen中的client的NewClient函数也调用了client.NewClient方法，而我们写的main函数正是通过这个kitex_gen中的client的NewClient函数来创建client的

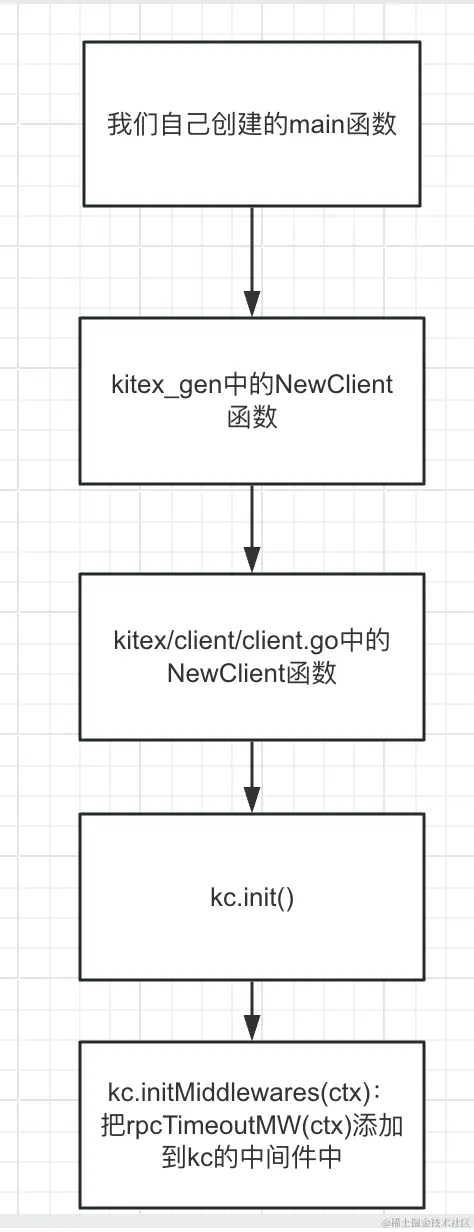

image.png 总结：

image.png 回到我们最初的问题，在kc.eps执行时step in可以看到执行的是rpcTimeoutMW的返回值中的函数，而rpcTimeoutMW返回的是一个中间件（func(next endpoint.Endpoint) endpoint.Endpoint），需要执行这个中间件函数才能将其返回值 endpoint.Endpoint 设置成kc.eps，在哪执行的？或者说在哪将kc.eps设置成rpcTimeoutMW的返回值。 通过debug，确认kc.eps的值可以发现，这个过程是在kc.buildInvokeChain()中执行的

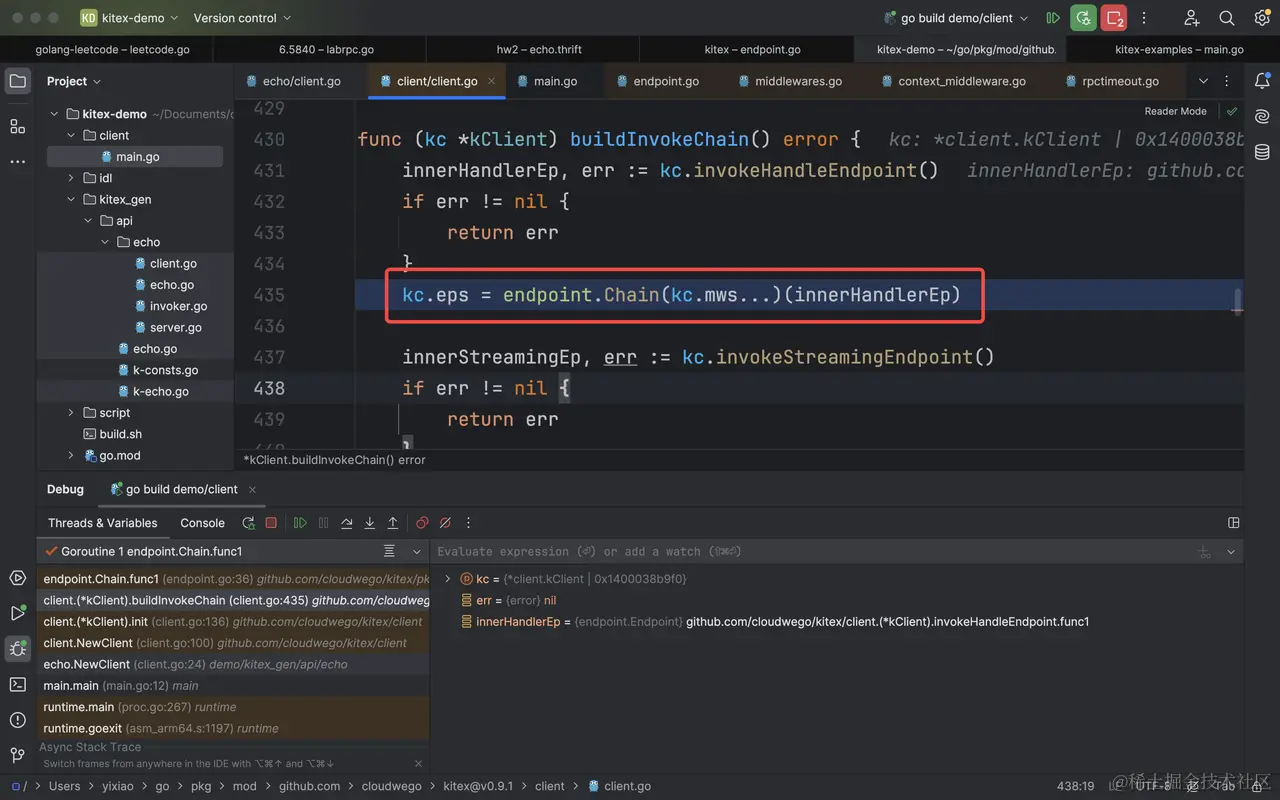

image.png 在buildInvokeChain函数中将kc.eps设置为endpoint.Chain(kc.mws...)(innerHandlerEp)


image.png chain函数返回一个中间件，这个中间件将传入chain函数的所有中间件按倒序链接起来，由于mws的第0个中间件是DummyMiddleware，它会直接返回传入的Endpoint，因此return next会返回mws的第一个中间件的返回值，即rpcTimeoutMW函数返回的Middleware的返回值。由于传入chain函数的参数是innerHandlerEp（invokeHandleEndpoint函数的返回值），也就是说它是最先被链接上的，因此是最后被执行的，而在innerHandlerEp中客户端执行了编码发送等操作。

客户端编解码和发请求

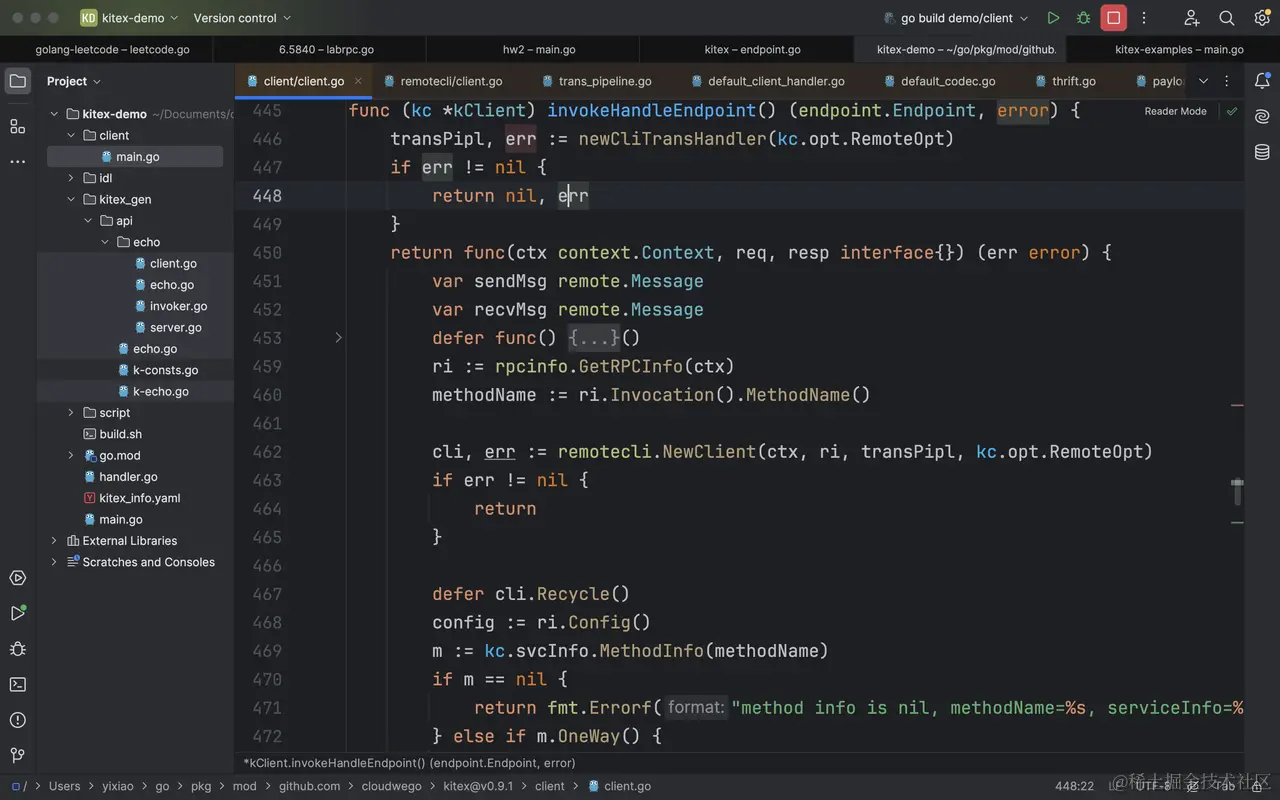

invokeHandleEndpoint函数返回的Endpoint是所有中间件中最后被执行的，在这个Endpoint中执行了编解码和发请求等操作，因此我们之间查看invokeHandleEndpoint函数

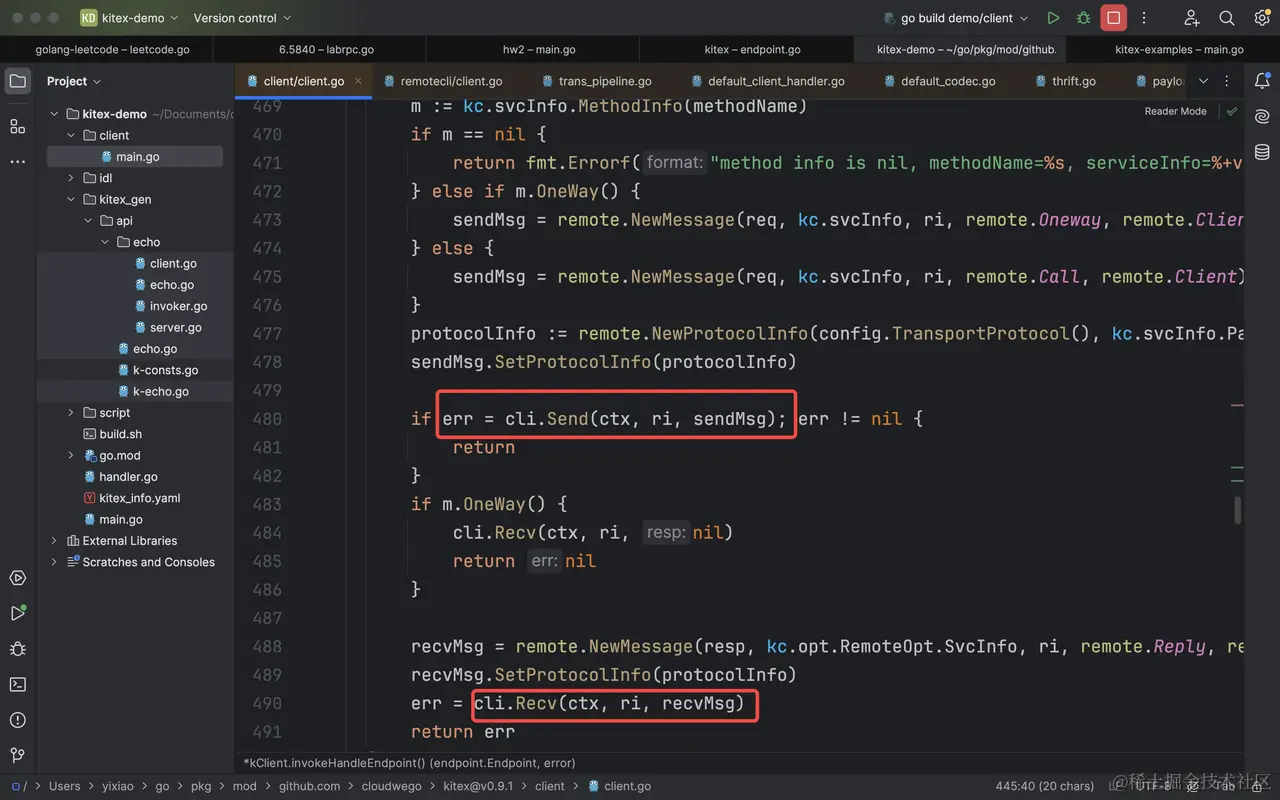

image.png 这个cli.Send和Recv是向服务端发送和接收消息的函数，目前我们只关注Send函数

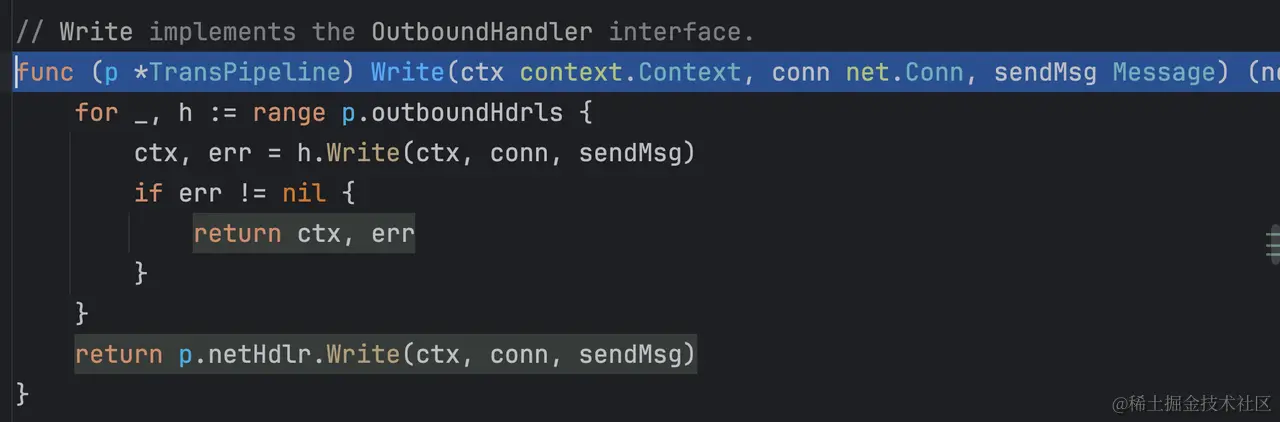

image.png 可以看到Send函数是阻塞的，再进入到c.transHdlr.Write(ctx, c.conn, req)函数中

image.png 这里会依次执行OutBoundHandler，这里会有默认的元信息透传 MetaHandler，元信息透传是基于传输协议透传一些 RPC 额外的信息给下游，同时读取传输协议中上游透传的信息，参考www.cloudwego.io/zh/docs/kit…

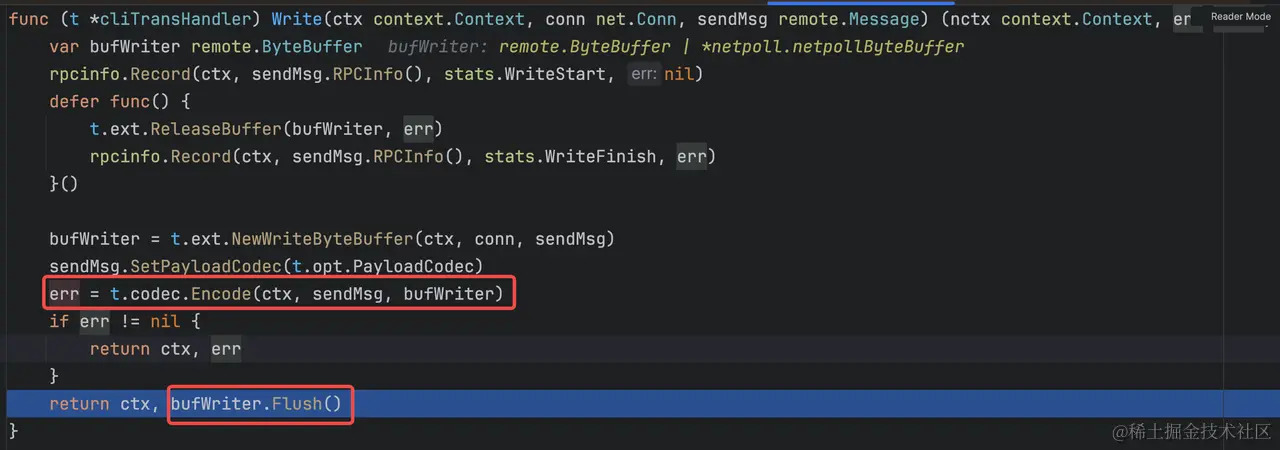

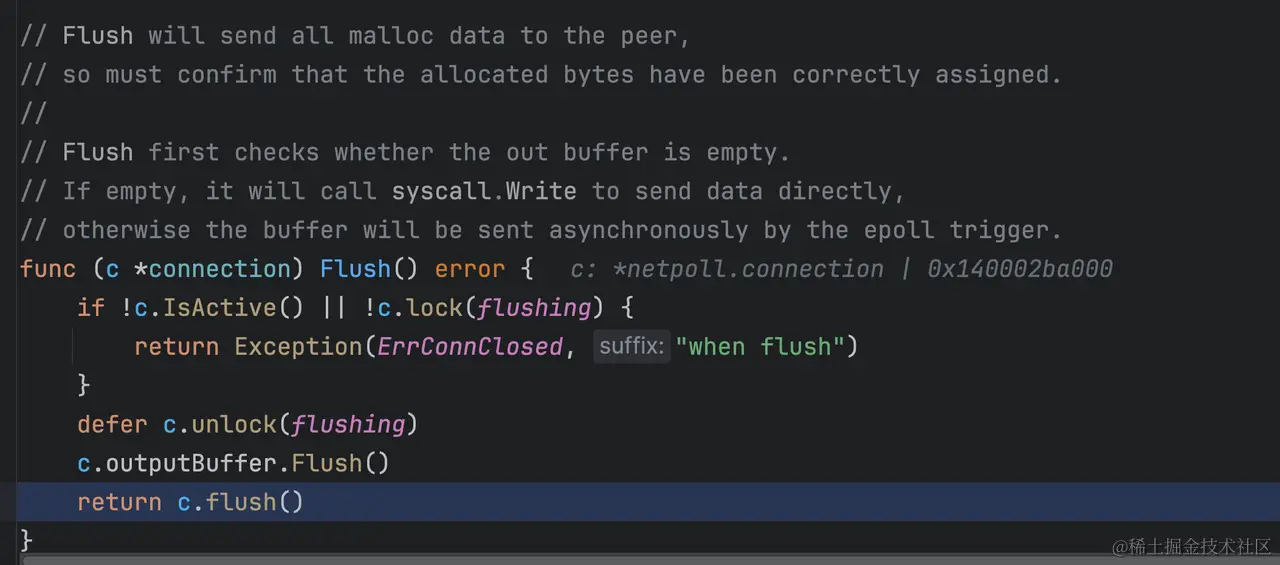

接着会执行p.netHdlr.Write(ctx, conn, sendMsg)，进入该函数中 image.png 可以看到这里设置了发送消息payload的编码方式并对消息进行编码，然后调用bufWriter.Flush()将消息发送出去，在该函数中一直step in进入netpoll/connection_impl.go中的Flush函数中，该函数会将已经分配的数据发送出去。

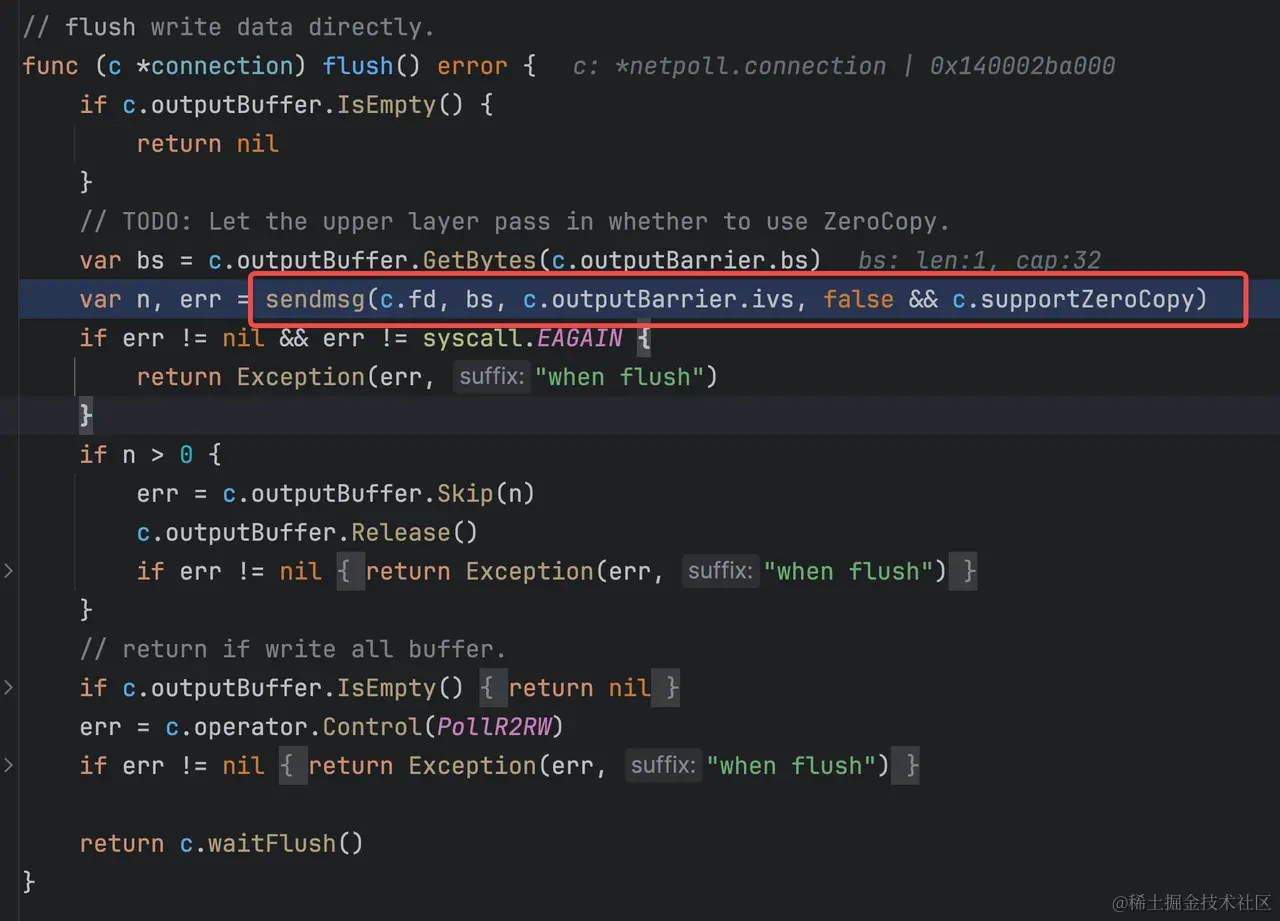

image.png 进入c.flush()中，该函数会调用sendmsg函数发送消息，而sendmsg函数是对syscall.SYS_SENDMSG的封装 image.png

image.png 通过系统调用sendmsg才真正将消息发送出去。
