vchart图表中，如何设置legend不跟随渐变色并绘制圆角矩形的图例？

用户60682114007
185 阅读1分钟

问题标题

vchart图表中，如何设置legend不跟随渐变色并绘制圆角矩形的图例？

问题描述

我正在使用vchart进行图表制作，遇到两个问题想要咨询大家。我的面积图的样式已经调整为渐变色，但我不希望图例（legend）颜色跟随面积图的渐变色，应该如何设置呢？

另外，我在资料中没有找到图例形状提供圆角矩形的选项，是否有其他方案可以实现绘制圆角矩形？

解决方案

你好，这两个问题都是可以通过配置来解决的。

  1. 如果你不希望图例颜色跟随面积图的渐变色，可以通过配置 seriesMark 来改变系列主mark的颜色。
seriesMark:'point',
  1. 至于如何绘制圆角矩形的图例，你可以配置图例图形的 symbolType 图形属性进行设置。具体的设置内容如下：
item:{
shape:{
style:{
symbolType:"M 462 282 c 0 99.405 -80.595 180 -180 180 h -540 c -99.405 0 -180 -80.595 -180 -180 v -540 c 0 -99.405 80.595 -180 180 -180 h 540 c 99.405 0 180 80.595 180 180 v 540 z"
}
}
}

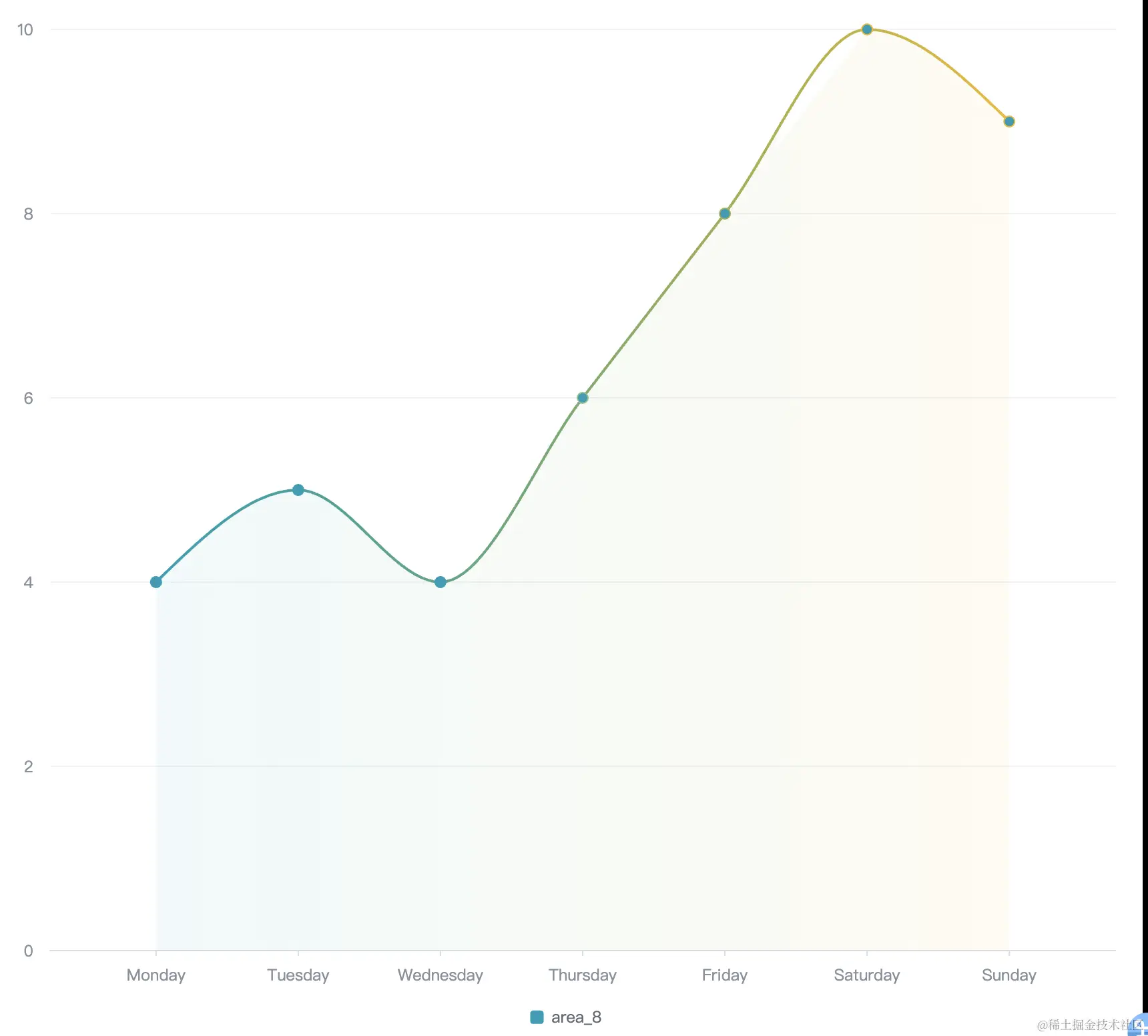

结果展示

在线demo：codesandbox.io/p/sandbox/l…
