1、PXE 预启动执行环境

1.1 PXE批量部署的优点

• 规模化：同时装配多台服务器
• 自动化：安装系统、配置各种服务
• 远程实现：不需要光盘、U盘等安装介质

1.2 系统装机的三种引导方式

1. 硬盘
2. 光驱（u盘）
3. 网络装机

小拓展： 光盘，涉密单位存储数据

• 多次性的，可以反复擦写
• 一次性的

1.3 系统安装过程

1. 加载boot loader
2. 加载启动安装菜单
3. 加载内核和initrd系统（精简版的linux系统）
4. 加载根系统
5. 运行anaconda的安装向导

1.4 安装系统的相关文件

1、光驱安装

光驱安装操作系统，在isolinux目录下有和安装相关的必备文件。

1. boot.cat: 相当于grub的第一阶段 446字节
2. isolinux.bin：光盘引导程序，在mkisofs的选项中需要明确给出文件路径，这个文件属于SYSLINUX项目
3. isolinux.cfg：启动菜单的配置文件，当光盘启动后（即运行isolinux.bin），会自动去找isolinux.cfg文件
4. vesamenu.c32：菜单文件，是光盘启动后的启动菜单图形界面，也属于SYSLINUX项目，menu.c32提供纯文本的菜单
5. memtest：内存检测程序
6. splash.png：光盘启动菜单界面的背景图，默认是黑色
7. vmlinuz：是内核映像
8. initrd.img：ramfs文件（精简版的linux系统，文件系统驱动等）

2、PXE安装

PXE安装操作系统，只需要四大文件（按顺序）：

1. pxelinux.0：引导程序。来源于syslinux程序
2. default：配置文件。（需要手写，可参考光盘 isolinux 目录下的 isolinux.cfg 文件）
3. vmlinuz：内核。从光盘中获取，位于 isolinux 目录
4. initrd.img： 系统启动镜像文件。（从光盘中获取，位于 isolinux 目录下）

2、四大服务

• dhcp
• tftp
• vsftpd
• syslinux

2.1 dhcp

提供ip地址，注意 网络 必须要通。

2.2 tftp

简单文件传输协议：内核和引导文件。

提供四大文件，vmlinuz、pxelinux.0、initrd.img、default…

2.3 syslinux

引导加载程序 引导pxelinux.0

2.4 vsftpd

安装系统镜像文件的软件包

3、PXE实现过程

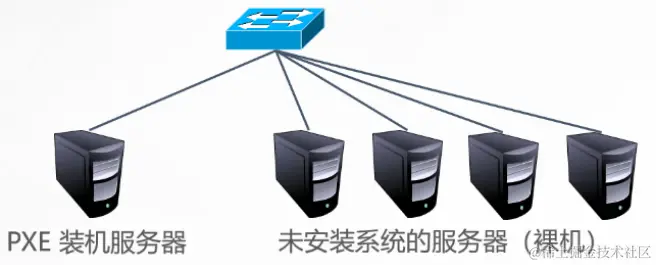

3.1 PXE原理

3.2 实验一：PXE配置

实验目的：

实验环境：

实验流程：

1. 安装软件

 [root@localhost ~]#  systemctl stop firewalld
 [root@localhost ~]#  setenforce 0
 [root@localhost ~]# yum install tftp-server   vsftpd   syslinux  dhcp   -y   //四个软件

2. 设置dhcp

 [root@localhost ~]#  cat /etc/dhcp/dhcpd.conf
 #
 # DHCP Server Configuration file.
 #   see /usr/share/doc/dhcp*/dhcpd.conf.example
 #   see dhcpd.conf(5) man page
 #
 [root@localhost ~]#  ls /usr/share/doc/dhcp*/dhcpd.conf.example
 /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example
 [root@localhost tftpboot]#  cp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf
 cp：是否覆盖"/etc/dhcp/dhcpd.conf"？ yes
 [root@localhost tftpboot]#  vim /etc/dhcp/dhcpd.conf
 ​
 subnet 192.168.125.0 netmask 255.255.255.0 {
   range 192.168.125.20 192.168.125.50;
   option routers 192.168.125.130;
   next-server 192.168.125.130;
   filename "pxelinux.0";
 }
 ​
 [root@localhost ~]#  systemctl start dhcpd

3. 设置tftp:

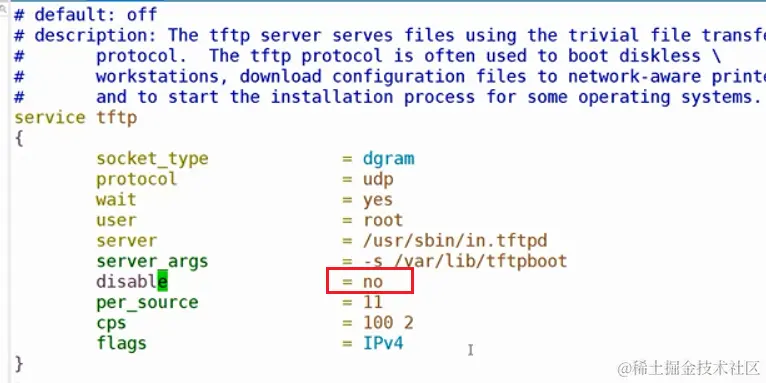

主配置文件：/etc/xinetd.d/tftp

 [root@localhost ~]#  vim /etc/xinetd.d/tftp   //进入主配置文件
 disable                 = no   //yes改成no

tftp根目录：/var/lib/tftpboot，该位置也是四大文件存放的位置

 `vmlinuz initrd.img`  //前两个文件
 [root@localhost ~]#  mount /dev/sr0 /mnt   //为什么挂载，因为内核和镜像都在mnt文件下。
 [root@localhost ~]#  cd /var/lib/tftpboot
 [root@localhost tftpboot]#  cd /mnt/isolinux/
 [root@localhost isolinux]#  cp vmlinuz initrd.img  /var/lib/tftpboot/   //将内核、镜像复制到/var/lib/tftpboot/下
 [root@localhost isolinux]#  cd /var/lib/tftpboot/
 [root@localhost tftpboot]#
 [root@localhost tftpboot]#  ls
 initrd.img  vmlinuz  //此时，存放位置已有两个文件

4. 设置syslinux

 `pxelinux.0`   //第三个文件
 [root@localhost tftpboot]#  rpm -ql syslinux |grep "pxelinux.0"
 /usr/share/syslinux/gpxelinux.0
 /usr/share/syslinux/pxelinux.0   //选这个
 [root@localhost tftpboot]#  cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/
 [root@localhost tftpboot]#  ls
 initrd.img  pxelinux.0  vmlinuz
 //  已有三个文件

5. 设置vsftpd

 `pxelinux.cfg`    // 第四个文件  手写
 [root@localhost tftpboot]#  mkdir pxelinux.cfg
 [root@localhost tftpboot]#  cd pxelinux.cfg
 [root@localhost pxelinux.cfg]#  vim default
 ​
 #要回车
 default auto
 prompt 1
 ​
 label auto
         kernel vmlinuz
         append initrd=initrd.img method=ftp://192.168.125.130/centos7
 ​
 label linux text
         kernel vmlinuz  //内核叫什么名字
         append text initrd =initrd.img method=ftp://192.168.125.130/centos7   //告诉你小型linux叫什么
 ​
 label linux rescue
         kernel vmlinuz
         append rescue initrd=initrd.img method=ftp://192.168.125.130/centos7  //method是路径

 #不用回车，用这个就行！！！！注意改ip
 default linux
 prompt 1
 ​
 label linux
         kernel vmlinuz
         append initrd=initrd.img method=ftp://192.168.125.130/centos7
 ​
 label linux text
         kernel vmlinuz
         append text initrd =initrd.img method=ftp://192.168.125.130/centos7
 ​
 label linux rescue
         kernel vmlinuz
         append rescue initrd=initrd.img method=ftp://192.168.125.130/centos7

6. 准备完毕，重启服务

 [root@localhost pxelinux.cfg]#  mkdir /var/ftp/centos7
 [root@localhost pxelinux.cfg]#  mount /dev/sr0 /var/ftp/centos7/
 [root@localhost pxelinux.cfg]#  cd /var/lib/tftpboot/
 [root@localhost tftpboot]#  ls
 initrd.img  pxelinux.0  pxelinux.cfg  vmlinuz
 [root@localhost tftpboot]#  tree
 .
 ├── initrd.img
 ├── pxelinux.0
 ├── pxelinux.cfg
 │   └── default
 └── vmlinuz
 ​
 1 directory, 4 files             //四大文件已准备好
 ​
 [root@localhost tftpboot]#  cd ~
 [root@localhost ~]# systemctl stop firewalld.service
 [root@localhost ~]# setenforce 0
 [root@localhost ~]# systemctl start tftp.socket
 [root@localhost ~]# systemctl start dhcpd
 [root@localhost ~]# systemctl start vsftpd
 //只开启三个，syslinux不是软件，无需开启

3.3 测试

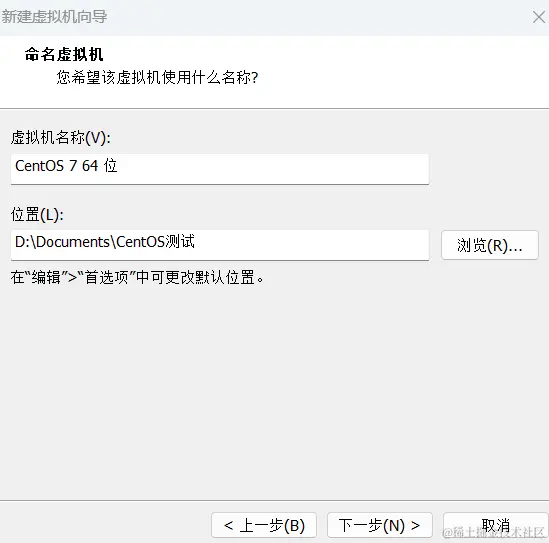

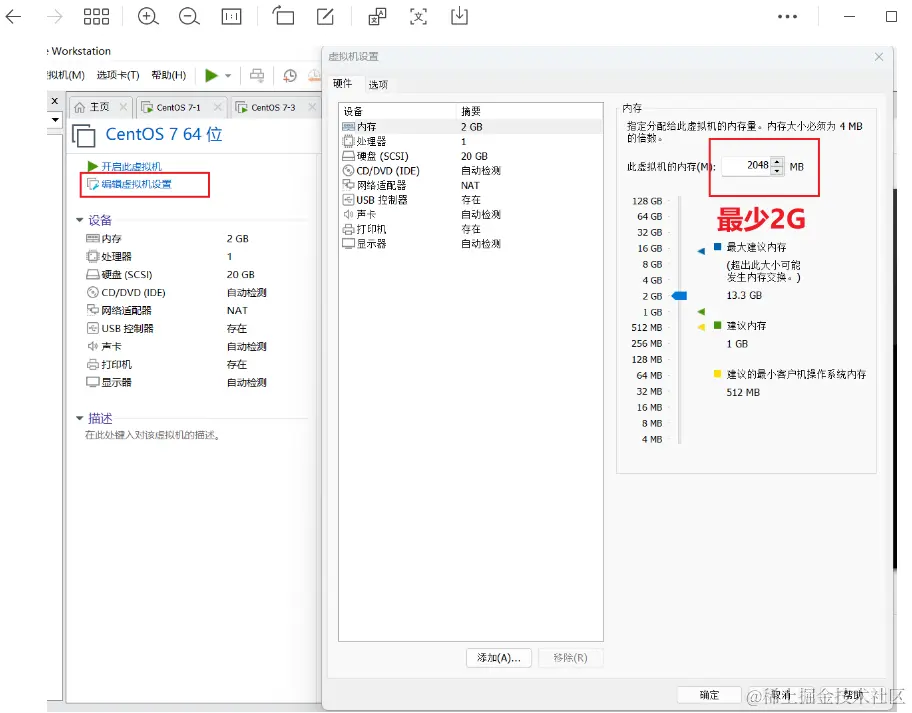

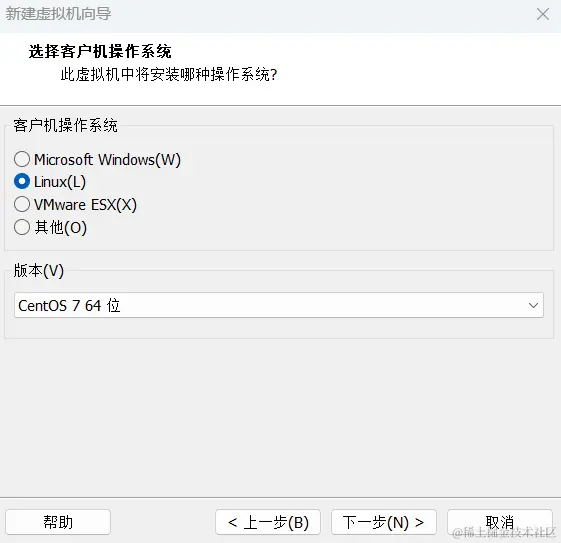

创建空白虚拟机测试能否自动装机

测试成功！

4、kickstart 无人值守

图形化界面 自动化

安装系统的配置文件：`vim anaconda-ks.cfg

4.1 kickstart文件的组成

由三部分组成，分别是\color{red}{命令段、程序包段、脚本段。}

1. 命令段：

指明各种安装前配置，如键盘类型等

 // 命令段中的常见命令
 keyboard: 设定键盘类型
 lang: 语言类型
 zerombr：清除mbr
 clearpart：清除分区
 part: 创建分区
 rootpw: 指明root的密码
 timezone: 时区
 text: 文本安装界面
 network:指定网络设置
 firewall：设置防火墙设置
 selinux：设置selinux设置
 reboot：安装完自动重启
 user：安装完成后为系统创建新用户
 url: 指明安装源

2. 程序包段：

指明要安装的程序包组或程序包，不安装的程序包等

  %packages
  @^environment group： 指定环境包组，如：@^minimal-environment
  @group_name
  package
  -package
  %end

3. 脚本段：

• %pre: 安装前脚本
• %post: 安装后脚本

 //系统安装后，新建用户zhangsan
 %post
 useradd zhangsan
 %end
 //%post与%end 成对出现

4.2 实验二：

实验目的：

实验环境：

实验流程：

1. 安装软件

 [root@localhost ~]#  systemctl stop firewalld
 [root@localhost ~]#  setenforce 0
 [root@localhost tftpboot]# yum install system-config-kickstart -y

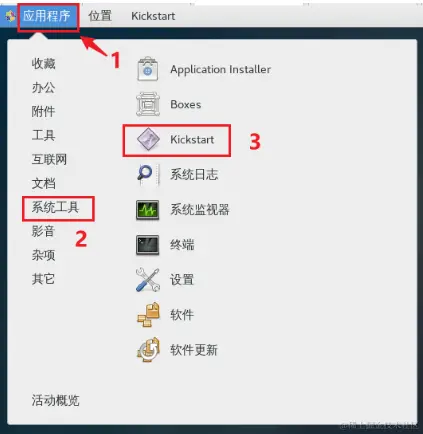

2. 打开虚拟机（192.168.125.130）的图形化界面

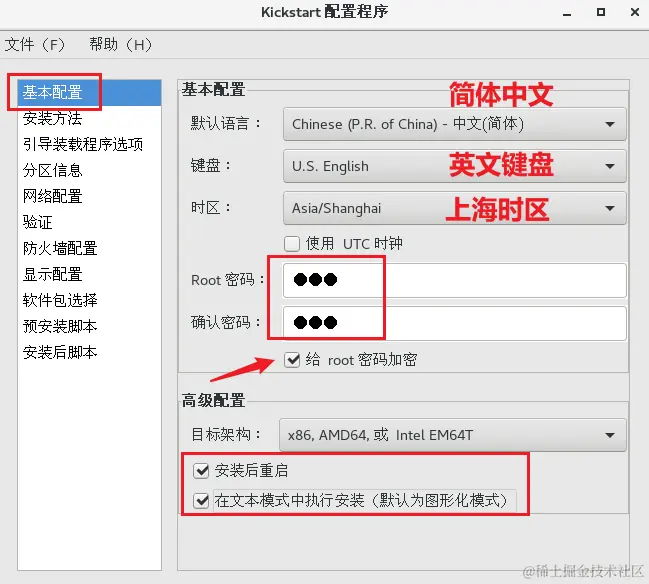

• 基本配置

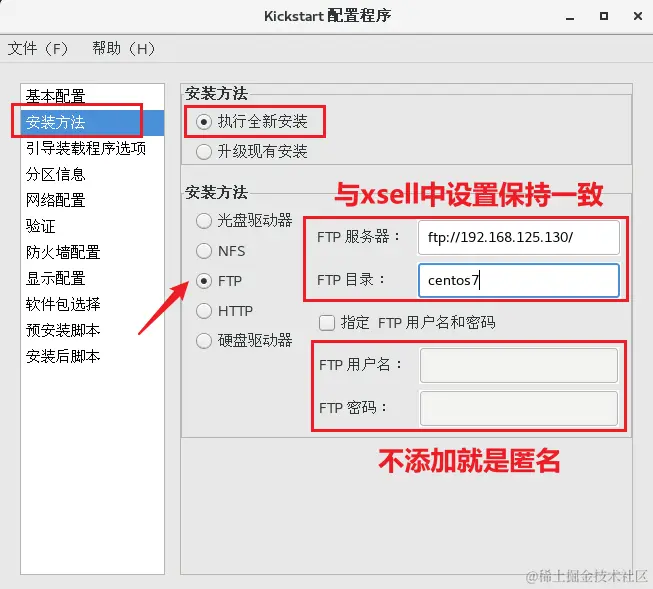

• 安装方法

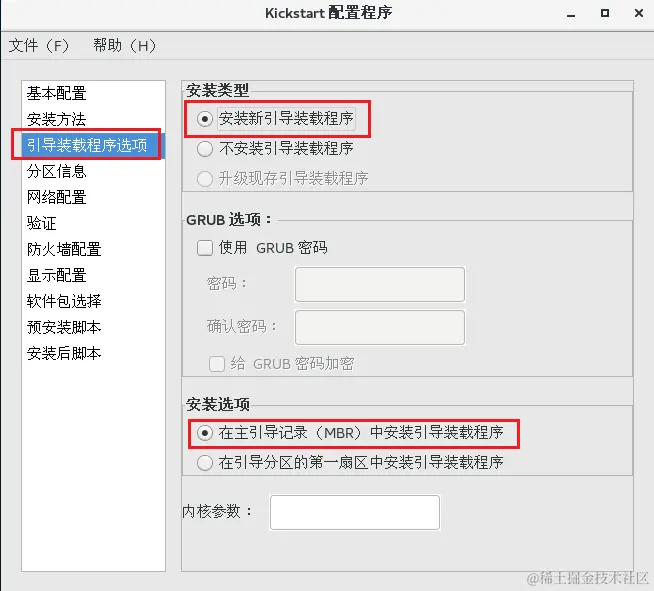

• 引导装载程序选项

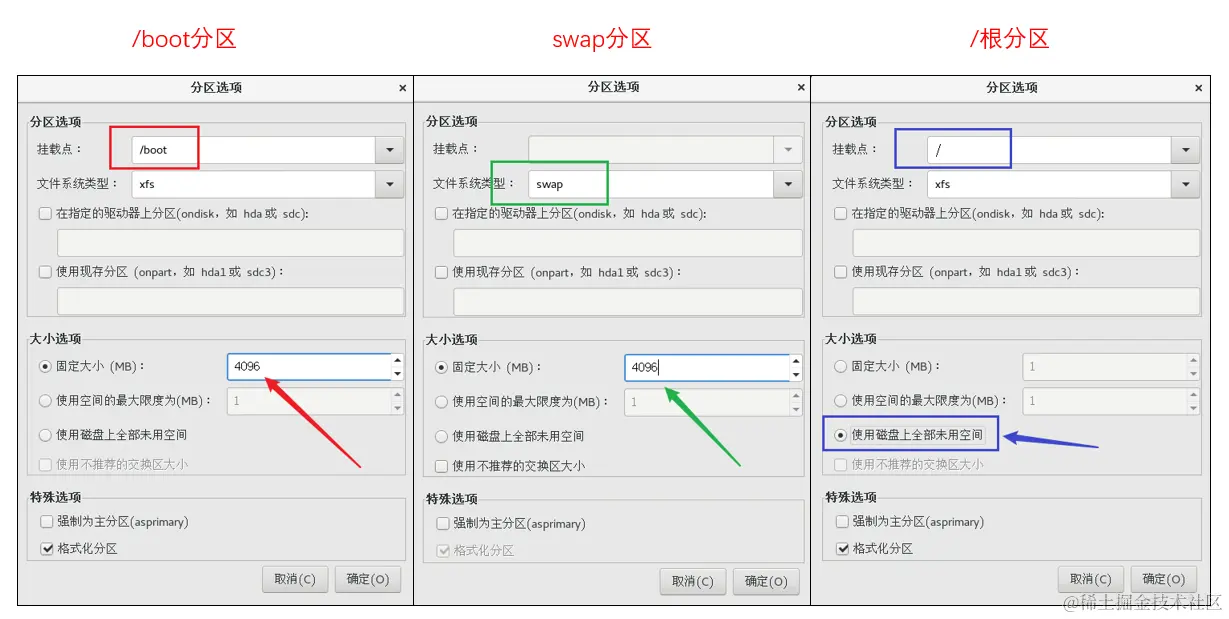

• 分区信息

• 网络配置，默认即可
• 验证，默认即可

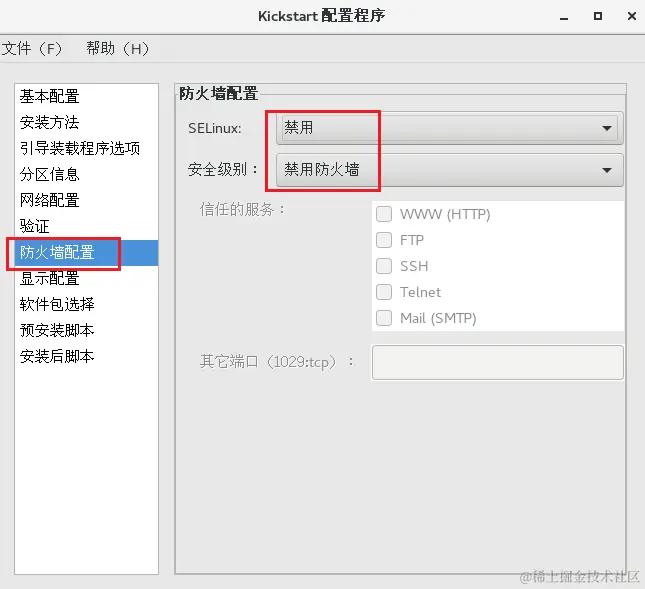

• 防火墙配置

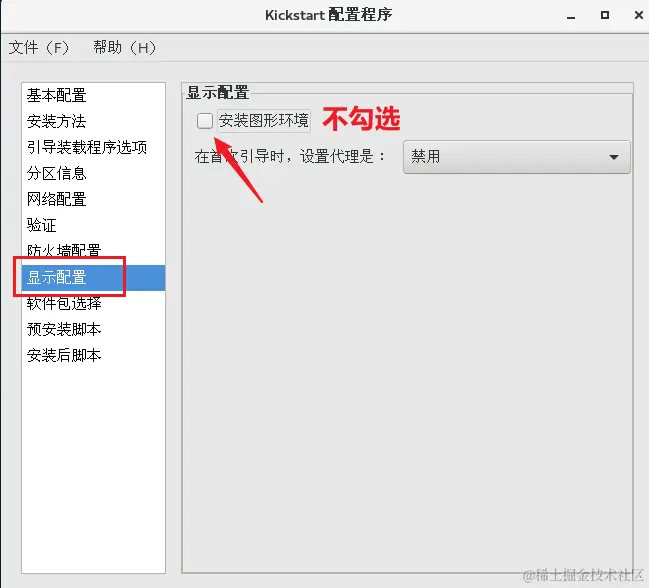

• 显示配置

• 软件包选择，目前先不用改

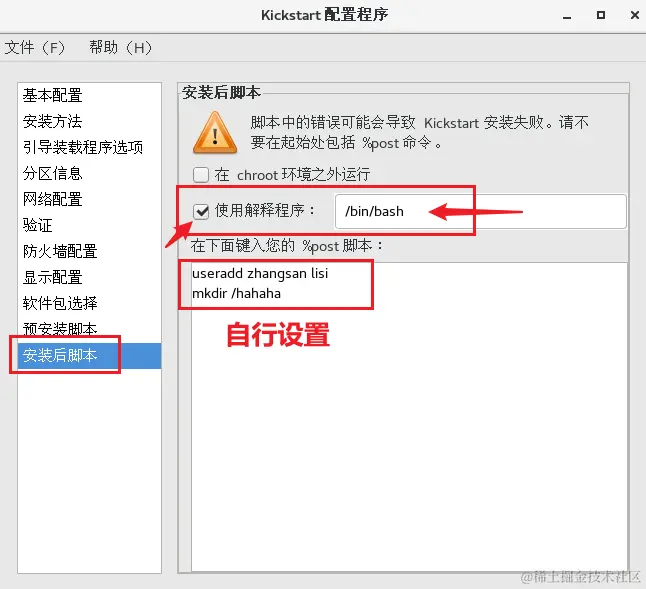

• 安装后脚本

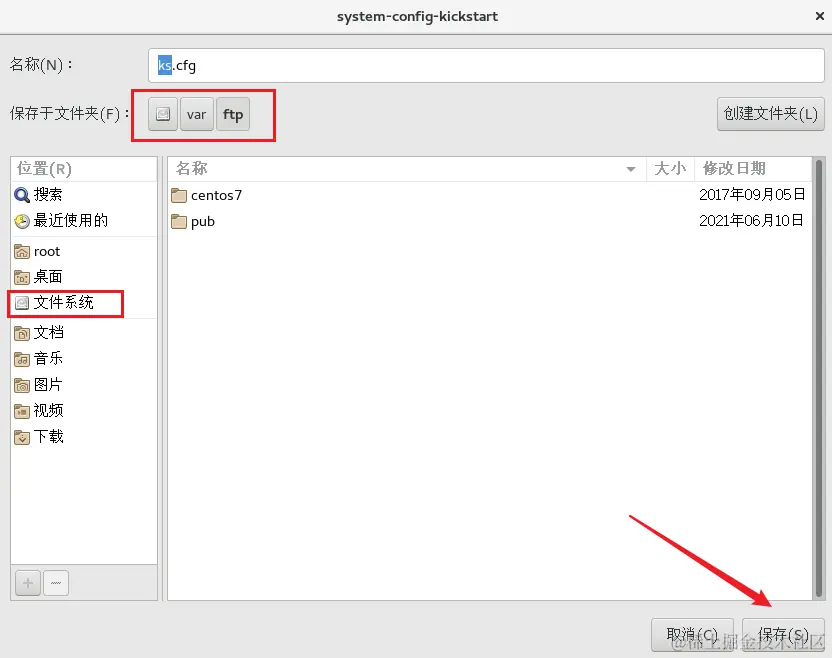

3. 保存设置

4. 配置

 [root@localhost ~]#  cd /var/ftp
 [root@localhost ftp]#  ll
 总用量 6
 drwxr-xr-x. 8 root root 2048 9月   5 2017 centos7
 -rw-r--r--. 1 root root  983 5月   7 00:45 ks.cfg
 drwxr-xr-x. 2 root root    6 6月  10 2021 pub
 [root@localhost ftp]#  cd /var/lib/tftpboot/pxelinux.cfg

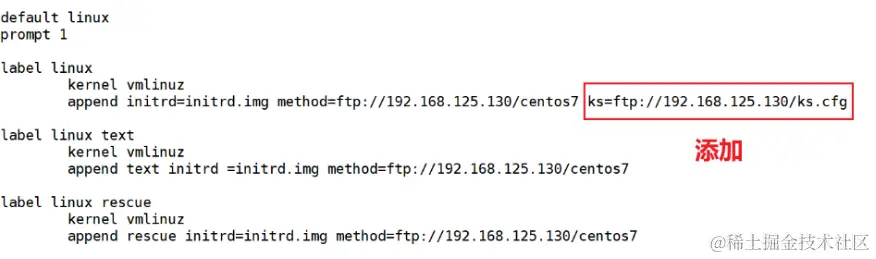

 [root@localhost pxelinux.cfg]#  vim default

5. 测试

重新启动新安装的虚拟机
