使用libx264原生api做264编码

引入x264的库

关于可以的编译，可以翻看我的博客:x264编译

在visual studio 里面引入：

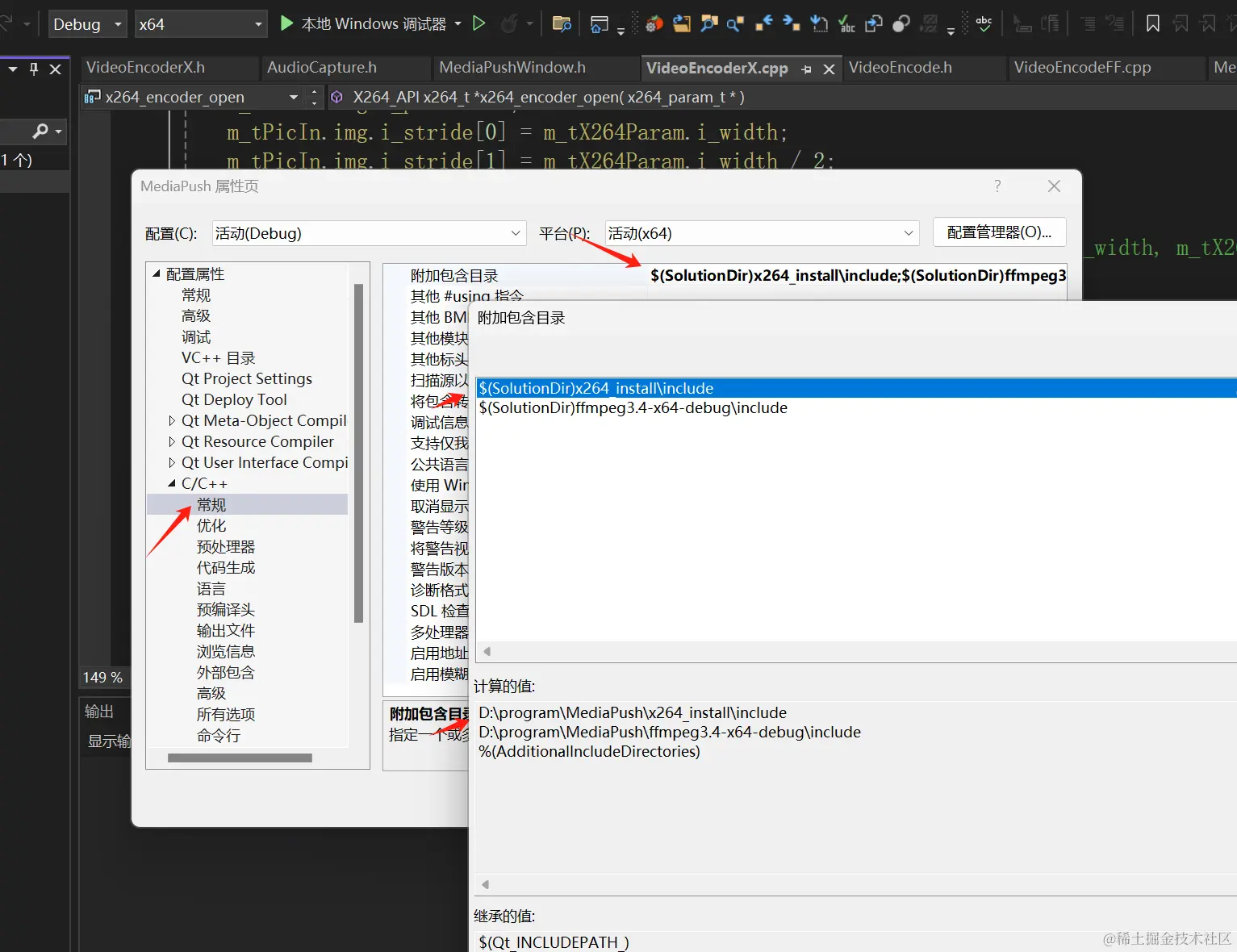

指定头文件

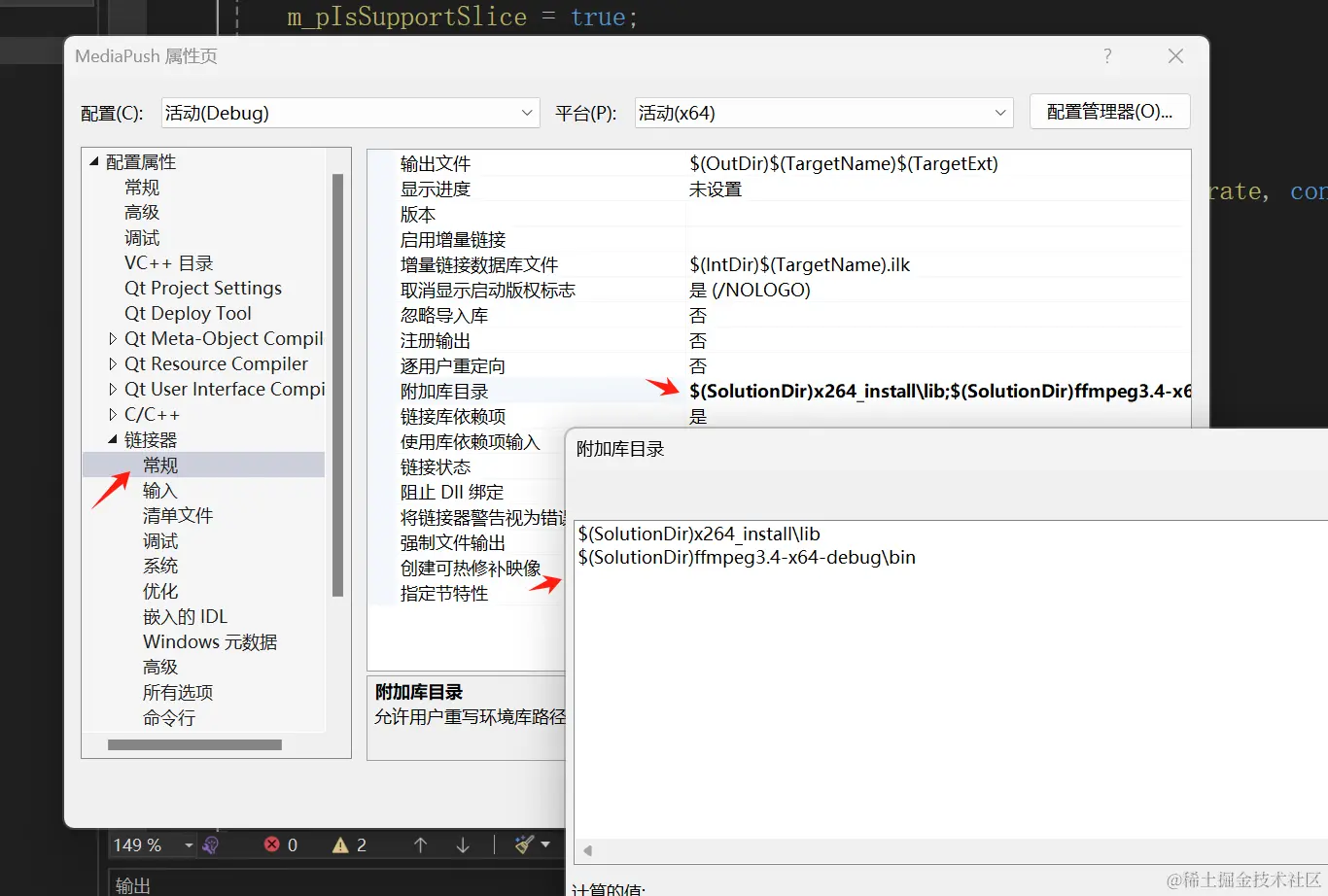

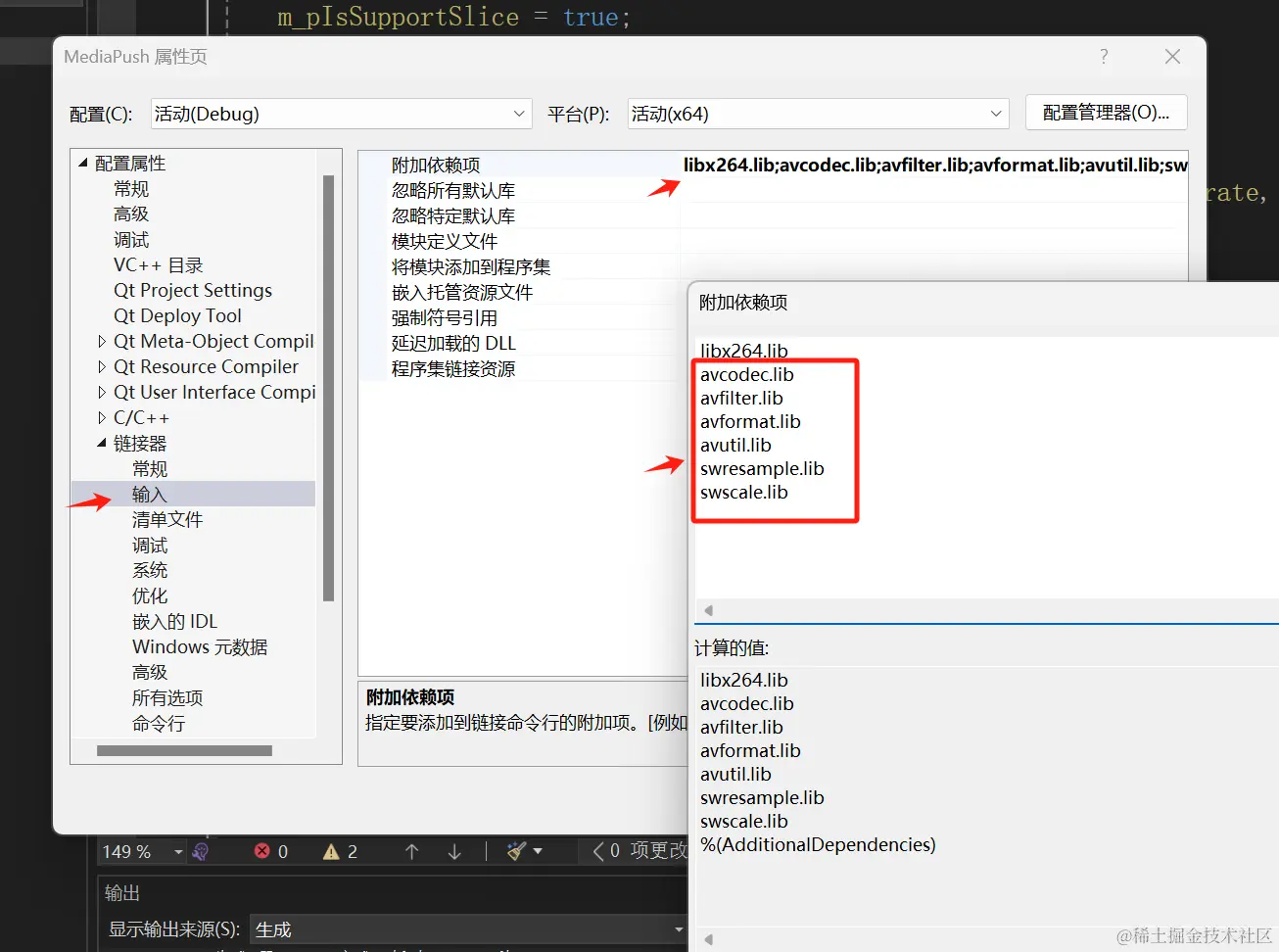

指定lib库

这个图里面，还有ffmpeg，这个ffmpeg是集成了x264的。所以说，这两个是可以同时存在的

编写编码器封装类

创建头文件 `VideoEncoderX.h'

#include <stdint.h>
#include "x264.h"

#include "VideoEncode.h"
#define WRITE_CAPTURE_264
class VideoEncoderX : public VideoEncoder
{
public:

   VideoEncoderX();

   int InitEncode(int width, int height, int fps, int bitrate, const char* profile)override;
   unsigned int Encode(unsigned char* src_buf, unsigned char* dst_buf)override;
   int StopEncode()override;


private:
   x264_param_t m_tX264Param;
   x264_t* m_pEncoder;
   x264_picture_t m_tPicIn;

   bool m_pIsSupportSlice;
   bool m_bForceKeyFrame;

   long m_bLastBitRateTime;

#ifdef WRITE_CAPTURE_264
   FILE* h264_out_file = nullptr;
#endif // WRITE_CAPTURE_YUV
};

VideoEncoder是抽象了几个override的方法，没什么大用，不详述

#include "x264.h" 是要用到的x264的头文件
x264_param_t 是参数描述编码参数
x264_picture_t 是用来存储待编码的源数据
m_pIsSupportSlice是用来控制，编码一帧数据使用几个nalu
m_bForceKeyFrame 指定强制编码I帧

编码器的初始化方法

int InitEncode(int width, int height, int fps, int bitrate, const char* profile) override;

方法指定了宽，高，编码帧率，码率，编码模式几个参数。下面是详细实现：

int VideoEncoderX::InitEncode(int width, int height, int fps, int bitrate, const char* profile)
{

	if (width <= 0 || height <= 0)
		return -1;

	int nRet = -1;

	char strProfileName[16] = { 0 };
	uint8_t u8Level_idc = 0;

	ParseProfileLevelId(profile, strProfileName, &u8Level_idc);


	nRet = x264_param_default_preset(&m_tX264Param, "ultrafast", "zerolatency");
	if (nRet != 0)
	{
		return -1;
	}

	if (m_pIsSupportSlice)
	{
		m_tX264Param.i_threads = 4;
		m_tX264Param.b_sliced_threads = 1;
		m_tX264Param.rc.i_lookahead = 0;

		/*************************/
		//m_tX264Param.i_threads = 0;
		//m_tX264Param.b_sliced_threads = 1;
		//m_tX264Param.rc.i_lookahead = 0;
	}
	else
	{
		//直播的播放器，一般不止吃slice的编码
		m_tX264Param.i_threads = 1;
		m_tX264Param.rc.i_lookahead = 0;
	}

	//m_tX264Param.i_log_level = X264_LOG_DEBUG;

	m_tX264Param.i_csp = X264_CSP_I420;

	m_tX264Param.i_width = width;
	m_tX264Param.i_height = height;

	m_tX264Param.i_bframe = 0;

	m_tX264Param.i_fps_num = fps;
	m_tX264Param.i_fps_den = 1;

	m_tX264Param.i_keyint_min = fps * 2;
	m_tX264Param.i_keyint_max = fps * 2;

	m_tX264Param.b_repeat_headers = 1; // 重复SPS/PPS 放到关键帧前面

	m_tX264Param.i_level_idc = u8Level_idc;

	// x264动态码率调整只能是在CBR下
	int type = 2;
	switch (type)
	{
	case 0:
		// CQP 恒定qp,最简单的码率控制方式，每帧图像都按照一个特定的QP来编码，每帧编码后的数据量有多大是未知的。
		m_tX264Param.rc.i_rc_method = X264_RC_CQP;
		/**
		 参数qp_constant设置的是P帧的QP。I, B帧的QP根据f_ip_factor， f_pb_factor，计算得到。
		 **/
		m_tX264Param.rc.i_qp_constant = 15;
		m_tX264Param.rc.f_ip_factor = 0.1; //值越小，I帧的qp值越大，I帧的大小越小

		break;
	case 1:
		/**********CRF 恒定质量因子***************/
		m_tX264Param.rc.i_rc_method = X264_RC_CRF;

		m_tX264Param.rc.i_bitrate = bitrate / 1000;
		m_tX264Param.b_annexb = 1;

		m_tX264Param.rc.i_qp_constant = 15;
		//m_tX264Param.rc.i_qp_min     = 15;
		//m_tX264Param.rc.i_qp_max     = 20;


		break;
	case 2:
		/**********CBR 恒定码率***************/
		m_tX264Param.rc.i_rc_method = X264_RC_ABR;
		m_tX264Param.b_annexb = 1;
		m_tX264Param.rc.i_qp_min = 15;
		m_tX264Param.rc.i_qp_max = 25;
		m_tX264Param.rc.i_bitrate = bitrate / 1000;
		m_tX264Param.rc.i_vbv_max_bitrate = bitrate / 1000; //ABR码控模式下，瞬时峰值码率，单位kbps,该值与i_bitrate相等，就是CBR恒定码控模式。
		m_tX264Param.rc.i_vbv_buffer_size = bitrate / 1000;
		m_tX264Param.rc.f_rate_tolerance = 10; //ABR码控模式下，瞬时码率可以偏离的倍数

		m_tX264Param.rc.b_filler = 0; //CBR模式下，码率不够，强行添加填充位，凑码率。

		break;
	case 3:
		/**********ABR 平均码率***************/
		m_tX264Param.rc.i_rc_method = X264_RC_ABR;
		m_tX264Param.b_vfr_input = 0; //这时用fps而不是timebase, timestamps来计算帧间距离
		m_tX264Param.b_annexb = 1;

		/************************************************************************/
		/* X264_AQ_NONE:不开启AQ模式，帧内宏块全部使用同一QP或者固定的QP表。
		X264_AQ_VARIANCE:使用方差动态计算每个宏块的QP。
		X264_AQ_AUTOVARIANCE:方差自适应模式，会先遍历一次全部宏块，统计出一些中间参数，之后利用这些参数，对每个宏块计算QP。
		X264_AQ_AUTOVARIANCE_BIASED:偏移方差自适应模式，在该模式下BiasStrength即为原始的Strength值。最终每个宏块的 QP*/
		/************************************************************************/
		//m_tX264Param.rc.i_aq_mode = X264_AQ_VARIANCE;//自适应量化参数。
		m_tX264Param.rc.i_qp_min = 15;
		m_tX264Param.rc.i_qp_max = 25;
		m_tX264Param.rc.i_bitrate = bitrate / 1000;
		m_tX264Param.rc.i_vbv_max_bitrate = bitrate * 1.2 / 1000; //ABR码控模式下，瞬时峰值码率，单位kbps,该值与i_bitrate相等，就是CBR恒定码控模式。
		m_tX264Param.rc.i_vbv_buffer_size = bitrate / 1000 * 2; //码率控制缓冲区的大小，单位kbit,电影电视剧，场景建议配置3倍i_vbv_max_bitrate。
		m_tX264Param.rc.f_rate_tolerance = 1.5; //ABR码控模式下，瞬时码率可以偏离的倍数

		//m_tX264Param.rc.f_ip_factor = 0.1; //值越小，I帧的qp值约大，I帧的大小越小
		break;
	}


	nRet = x264_param_apply_profile(&m_tX264Param, strProfileName);
	if (nRet != 0)
	{
		return -1;
	}

	x264_picture_init(&m_tPicIn);
	m_tPicIn.img.i_csp = m_tX264Param.i_csp;
	m_tPicIn.img.i_plane = 3;
	m_tPicIn.img.i_stride[0] = m_tX264Param.i_width;
	m_tPicIn.img.i_stride[1] = m_tX264Param.i_width / 2;
	m_tPicIn.img.i_stride[2] = m_tX264Param.i_width / 2;

	//nRet = x264_picture_alloc(&m_tPicIn, m_tX264Param.i_csp, m_tX264Param.i_width, m_tX264Param.i_height);
	//if(nRet != 0)
	//{
	//	printf("pic alloc failed errno: %d\n", nRet);
	//	return -1;
	//}

	m_pEncoder = x264_encoder_open(&m_tX264Param);
	if (!m_pEncoder)
	{
		x264_encoder_close(m_pEncoder);
		x264_picture_clean(&m_tPicIn);
		m_pEncoder = NULL;

		return -1;
	}
#ifdef WRITE_CAPTURE_264
	if (!h264_out_file) {
		h264_out_file = fopen("ouput.264", "wb");
		if (h264_out_file == nullptr)
		{

		}
	}
#endif // WRITE_CAPTURE_264


	return 0;
}

ParseProfileLevelId 是子写的方法。里面将sdp信息里面常用的描述编码器信息解析出来。比如“42801f”这个字符串，每两位代表一个信息。参考信息，前两位代表比如"main,base,hight"之类的。中间两位是 profile-iop，后面两位是编码的level。具体可以参考文档。
x264_param_default_preset 是设置默认参数。preset 是编码效率有关。tune 也是和编码效率优化有关，但是它更加关注视频内容，从内容角度优化
下面是编码器的几个参数设置，这里解释一下这个几个参数的作用，这是别人解释的，比较详细好理解。

i_threads有三种设置方式。
1. i_threads = 1;
明确告诉编码器，不使用并行编码。zerolatency场景下设置param.rc.i_lookahead=0; 那么编码器来一帧编码一帧，无并行、无延时。如果没有设置i_lookahead=0，编码器会延时40帧（程序缺省值），再开始编码，这是为了做码率控制而统计帧信息。


2. i_threads = N;  (N>1)
明确告诉编码器，使用N个并行单元编码。如果param.b_sliced_threads=1那么一帧图像被划分为N个slice（N的取值也有限制，不能大于图像宏块行数），进行slice并行。如果param.b_sliced_threads=0进行[frame](https://so.csdn.net/so/search?q=frame&spm=1001.2101.3001.7020)并行。编码器会延时max(N, param.rc.i_lookahead)帧。zerolatency场景下场景下，param.b_sliced_threads=1; param.rc.i_lookahead=0; N个slice并行、无延时。注意有些厂家的解码器不支持多slice码流，这时不能进行这种设置，而只能采用设置1。


3. i_threads = 0; 或者不设置
不配置并行单元数，由程序根据当前CPU性能决定N值。决定N值后的流程和设置2是一样的。
一般slice并行N值小于frame并行的N值

比较绕，自己单独研究

m_tX264Param.i_csp = X264_CSP_I420; 指定了源数据是yuv420
m_tX264Param.i_bframe 指定了是否启用B帧
m_tX264Param.b_repeat_headers // 重复SPS/PPS 放到关键帧前面
接下来的switch设计到几种编码形式，比如恒定qt，恒定质量，恒定码率。平均码率。这里比较复杂，也是我们在编码的时候，调优的主要内容
x264_param_apply_profile 应用了这些配置
x264_picture_init 初始话了一下，用于存储源yuv的结构体
x264_encoder_open 打开解码器
最后加一个用于测试写h264文件的

编码方法

unsigned int VideoEncoderX::Encode(unsigned char* src_buf, unsigned char* dst_buf)
{
	if (!src_buf || !m_pEncoder)
	{
		return -1;
	}

	unsigned int nRet = 0;
	x264_nal_t* nal;
	int i_nal = 0;
	x264_picture_t tPicOut;

	int y_size = m_tX264Param.i_width * m_tX264Param.i_height;
	m_tPicIn.img.plane[0] = src_buf;
	m_tPicIn.img.plane[1] = src_buf + y_size;
	m_tPicIn.img.plane[2] = src_buf + y_size * 5 / 4;
	if (m_bForceKeyFrame)
	{
		m_tPicIn.i_type = X264_TYPE_KEYFRAME;
	}
	else
	{
		m_tPicIn.i_type = X264_TYPE_AUTO;
	}
	m_bForceKeyFrame = false;


	int i_frame_size = x264_encoder_encode(m_pEncoder, &nal, &i_nal, &m_tPicIn, &tPicOut);

	if (i_frame_size)
	{
		for (int i = 0; i < i_nal; i++)
		{
			if (dst_buf) {
				memcpy(dst_buf + nRet, nal[i].p_payload, nal[i].i_payload);
			}
			//memcpy(dst_buf, nal[i].p_payload, nal[i].i_payload);
			//dst_buf += nal[i].i_payload;

#ifdef WRITE_CAPTURE_264
			fwrite(nal[i].p_payload, 1, nal[i].i_payload, h264_out_file);
#endif // WRITE_CAPTURE_264

			nRet += nal[i].i_payload;
		}
	}
	if (tPicOut.b_keyframe)
	{
		//LOGGER_DEBUG << "keyframe:" << tPicOut.b_keyframe << " type: " << tPicOut.i_type << " frame size: " << nRet << " byte";
	}

	return nRet;
}

m_tPicIn 根据宽高，指定了平面的指针位置。也就是y,u,v指针的位置,算是alloc吧
根据外部参数m_bForceKeyFrame，如果要求强制I帧编码，那么指定 i_type 为X264_TYPE_KEYFRAME。那么这张yuv图。就强制编码成为I帧
x264_encoder_encode 编码数据的方法
- m_pEncoder 要编初始化的编码器
- nal 用来存放解码后的数据，nal片列表
- i_nal 是nalu slice的个数
- m_tPicIn 编码源数据
- tPicOut 编码后的数据，只用于取信息。
然后就是遍历nalu结构，取出里面的编码数据。写文件，或者做其他用

使用ffmeg方式编码264数据

引入带x264的ffmpeg库

关于可以的编译，可以翻看我的博客:x264编译

加入头文件

加入lib库目录

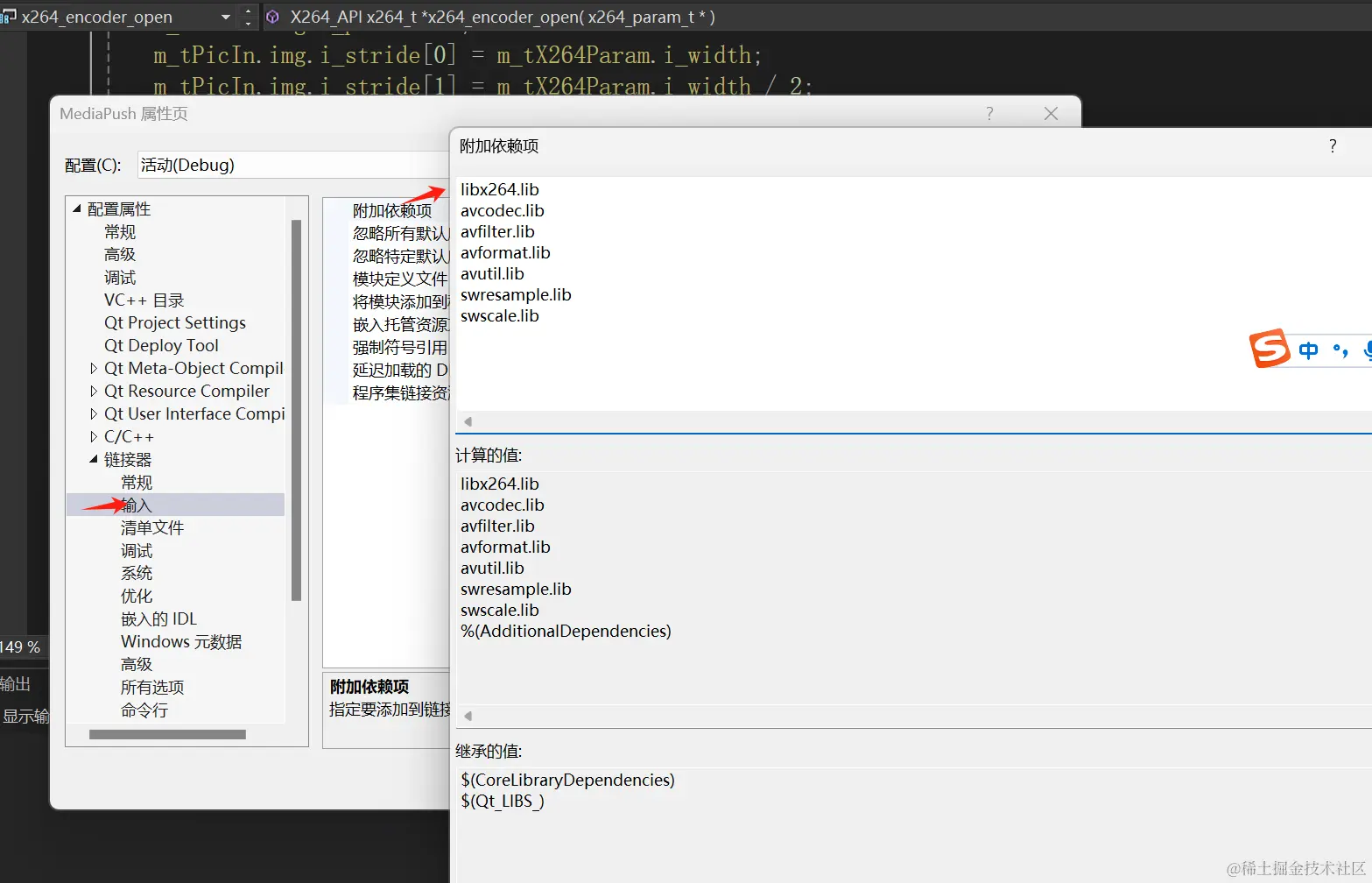

加入lib库

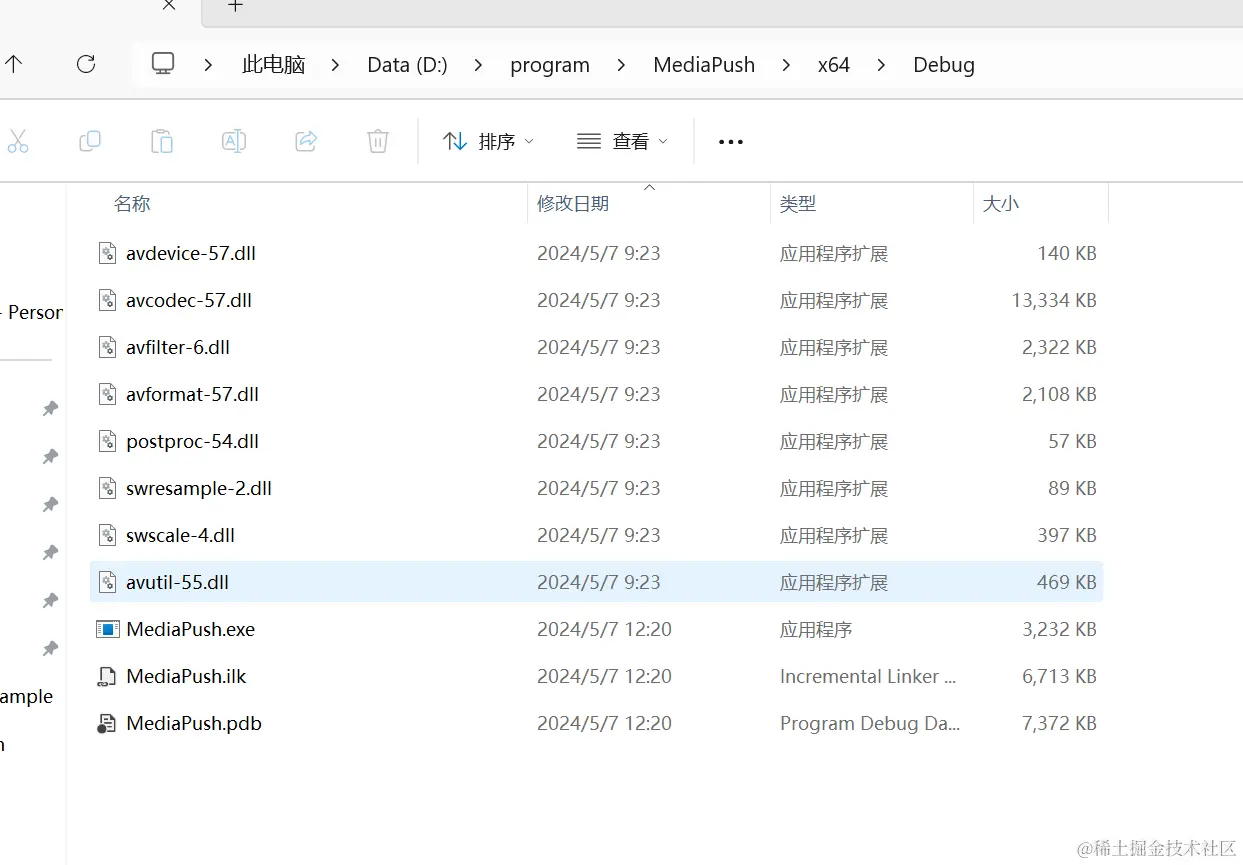

把dll文件拷贝到exe目录

如果运行包少dll，那么你就去mingw64里面去拷贝所有的dll 放在这个目录

创建 VideoEncodeFF.h

#pragma once
#include "VideoEncode.h"

extern "C" {
#include <libavcodec/avcodec.h>
#include <libavformat/avformat.h>
#include <libswresample/swresample.h>
#include <libavutil/avutil.h>
#include <libavutil/opt.h>
}

#define WRITE_CAPTURE_264

class VideoEncodeFF : public VideoEncoder
{
public:
	int InitEncode(int width, int height, int fps, int bitrate, const char* profile)override;
	unsigned int Encode(unsigned char* src_buf, unsigned char* dst_buf)override;
	int StopEncode()override;
private:

	AVPacket* pkt;
	AVFrame* frame;
	AVCodecContext* videoCodecCtx;

#ifdef WRITE_CAPTURE_264
	FILE* h264_out_file = nullptr;
#endif // WRITE_CAPTURE_YUV

	uint64_t pts = 0;
};

还是根据 VideoEncoder 抽象出来的。但是里面几个类属性不一样了

AVPacket: 编码出来的包
AVFrame 编码前的数据帧
AVCodecContext 编码器上下文

初始化编码器

int VideoEncodeFF::InitEncode(int width, int height, int fps, int bitrate, const char* profile)
{
	if (width <= 0 || height <= 0)
		return -1;

	av_register_all();

	AVCodec* codec = NULL;
	while ((codec = av_codec_next(codec))) {
		if (codec->encode2 && codec->type == AVMediaType::AVMEDIA_TYPE_VIDEO) {
			qDebug() << "Codec Name :" << codec->name;
			qDebug() << "Type: " << av_get_media_type_string(codec->type);
			qDebug() << "Description: " << (codec->long_name ? codec->long_name : codec->name);
			qDebug() << "---";
		}
	}

	//codec = avcodec_find_encoder_by_name("libx264");
	codec = avcodec_find_encoder(AVCodecID::AV_CODEC_ID_H264);

	if (codec == NULL) {
		//qDebug() << "cannot find video codec id: " << codec->id;
		return -1;
	}

	qDebug() << "codec long name: " << codec->long_name;

	videoCodecCtx = avcodec_alloc_context3(codec);
	if (videoCodecCtx == nullptr)
	{
		qDebug() << "alloc context3 afild: " << codec->long_name;
		return -1;
	}

	pkt = av_packet_alloc();
	if (!pkt)
		exit(1);

	// 设置编码参数
	videoCodecCtx->bit_rate = bitrate;
	videoCodecCtx->width = width;
	videoCodecCtx->height = height;
	videoCodecCtx->time_base = { 1,fps };
	videoCodecCtx->framerate = { fps,1 };
	videoCodecCtx->gop_size = 10;
	videoCodecCtx->max_b_frames = 0;
	videoCodecCtx->pix_fmt = AV_PIX_FMT_YUV420P;


	std::string strProfile = profile;
	if (strProfile == "main")
	{
		videoCodecCtx->profile = FF_PROFILE_H264_MAIN;
	}
	else if (strProfile == "base")
	{
		videoCodecCtx->profile = FF_PROFILE_H264_BASELINE;
	}
	else
	{
		videoCodecCtx->profile = FF_PROFILE_H264_HIGH;
	}

	int ret = av_opt_set(videoCodecCtx->priv_data, "preset", "ultrafast", 0);
	if (ret != 0)
	{
		qDebug() << "set opt preset error";
	}
	ret = av_opt_set(videoCodecCtx->priv_data,"tune","zerolatency", 0);
	if (ret != 0)
	{
		qDebug() << "set opt tune error";
	}

	//x264_param_t* x264_param = (x264_param_t*)videoCodecCtx->priv_data;
	//x264_param_default_preset(x264_param, "ultrafast", "zerolatency");
	//x264_param_apply_profile(x264_param, "high");

	// 打开编码器
	ret = avcodec_open2(videoCodecCtx, codec, NULL);
	if (ret < 0) {
		qDebug() << "avcodec_open2 filed ";
		exit(1);
	}

	frame = av_frame_alloc();
	if (!frame) {
		fprintf(stderr, "Could not allocate video frame\n");
		exit(1);
	}
	frame->format = videoCodecCtx->pix_fmt;
	frame->width = videoCodecCtx->width;
	frame->height = videoCodecCtx->height;

	ret = av_frame_get_buffer(frame, 32);
	if (ret < 0) {
		fprintf(stderr, "Could not allocate the video frame data\n");
		exit(1);
	}

#ifdef WRITE_CAPTURE_264
	if (!h264_out_file) {
		h264_out_file = fopen("ouput.264", "wb");
		if (h264_out_file == nullptr)
		{
			qDebug() << "Open 264 file failed";
		}
	}
#endif // WRITE_CAPTURE_264

    return 0;
}

avcodec_find_encoder,avcodec_find_encoder_by_name,一个更具id，一个根据编码器名称找到编码器
avcodec_alloc_context3 给编码器分配上下文空间
av_packet_alloc 分配 AVPacket的空间
接下来就是设置编码器参数，要简单很多了。

// 设置编码参数
videoCodecCtx->bit_rate = bitrate;  //码率
videoCodecCtx->width = width; // 宽
videoCodecCtx->height = height; //高
videoCodecCtx->time_base = { 1,fps };  //时间基数，用于计算pts，dts
videoCodecCtx->framerate = { fps,1 }; // 帧率
videoCodecCtx->gop_size = 10; //gop的时间长度
videoCodecCtx->max_b_frames = 0; //b帧，0：就是不开启b帧
videoCodecCtx->pix_fmt = AV_PIX_FMT_YUV420P; // 编码的源数据，yuv420格式的

videoCodecCtx->profile 设置编码的格式，当然和x264源码编译一样，也有level设置
私有参数设置，比如下面两个设置就是libx264专有的

int ret = av_opt_set(videoCodecCtx->priv_data, "preset", "ultrafast", 0);
if (ret != 0)
{
	qDebug() << "set opt preset error";
}
ret = av_opt_set(videoCodecCtx->priv_data,"tune","zerolatency", 0);
if (ret != 0)
{
	qDebug() << "set opt tune error";
}

avcodec_open2 打开编码器
av_frame_alloc 分配AVFrame指针
av_frame_get_buffer 分配AVFrame里面内容的空间 align参数是内存对齐方式，设置0，就是使用当前cpu默认的

编码方法

unsigned int VideoEncodeFF::Encode(unsigned char* src_buf, unsigned char* dst_buf)
{
	int ylen = frame->linesize[0] * videoCodecCtx->coded_height;
	int ulen = frame->linesize[1] * videoCodecCtx->coded_height /2 ;
	int vlen = frame->linesize[2] * videoCodecCtx->coded_height / 2;
	memcpy(frame->data[0], src_buf, ylen);
	memcpy(frame->data[1], src_buf + ylen, ulen);
	memcpy(frame->data[2], src_buf + ylen+ulen, vlen);

	frame->pts = pts;
	pts++;

	int ret = avcodec_send_frame(videoCodecCtx, frame);
	if (ret < 0) {
		fprintf(stderr, "Error sending a frame for encoding\n");
		exit(1);
	}

	while (ret >= 0) {
		ret = avcodec_receive_packet(videoCodecCtx, pkt);
		if (ret == AVERROR(EAGAIN) || ret == AVERROR_EOF)
			return 1;
		else if (ret < 0) {
			fprintf(stderr, "Error during encoding\n");
			exit(1);
		}

#ifdef WRITE_CAPTURE_264
		fwrite(pkt->data, 1, pkt->size, h264_out_file);
#endif // WRITE_CAPTURE_264
		if (dst_buf != nullptr)
		{
			memcpy(pkt->data, dst_buf, pkt->size);
		}
		av_packet_unref(pkt);
	}

    return 0;
}

首先把数据拷贝到AVFrame里面
然后pts计算一下
avcodec_send_frame avcodec_receive_packet，就是解码过程了
然后就可以拷贝编码后的数据了

总结

两种编码方式，都可以实现编码，源码方式比较直接，可以控制的参数相对较多。ffmpeg的api比较通用，写起来简单一下。

7. 其他：

仓库: git主页
讲解视频地址:
联系我:
- 邮箱: gu19860621@163.com
- 微信: p13071210551

#x264 的两种264编码使用方式

使用libx264原生api做264编码

引入x264的库

编写编码器封装类

编码器的初始化方法

编码方法

使用ffmeg方式编码264数据

引入带x264的ffmpeg库

创建 VideoEncodeFF.h

初始化编码器

编码方法

总结

7. 其他：
