动画添加流程
以添加窗口的动画为例，窗口添加的流程见Android T WMS窗口添加流程其三——服务端代码详解(窗口状态刷新) 这里我们从WindowStateAnimator.commitFinishDrawingLocked方法开始跟踪代码流程
修改窗口状态和判断窗口类型
WindowStateAnimator.commitFinishDrawingLocked() 代码路径：frameworks/base/services/core/java/com/android/server/wm/WindowStateAnimator.java
// This must be called while inside a transaction.
boolean commitFinishDrawingLocked() {
//如果开启了DEBUG_STARTING_WINDOW_VERBOSE调试模式，并且窗口的类型是TYPE_APPLICATION_STARTING，则打印日志
if (DEBUG_STARTING_WINDOW_VERBOSE && mWin.mAttrs.type == WindowManager.LayoutParams.TYPE_APPLICATION_STARTING) {
Slog.i(TAG, "commitFinishDrawingLocked: " + mWin + " cur mDrawState=" + drawStateToString());
}
//如果绘制状态不是COMMIT_DRAW_PENDING和READY_TO_SHOW，则返回false
if (mDrawState != COMMIT_DRAW_PENDING && mDrawState != READY_TO_SHOW) {
return false;
}
ProtoLog.i(WM_DEBUG_ANIM, "commitFinishDrawingLocked: mDrawState=READY_TO_SHOW %s", mSurfaceController);
//设置绘制状态为READY_TO_SHOW
mDrawState = READY_TO_SHOW;
boolean result = false;
final ActivityRecord activity = mWin.mActivityRecord;
//根据条件进入performShowLocked()流程
if (activity == null || activity.canShowWindows() || mWin.mAttrs.type == TYPE_APPLICATION_STARTING) {
result = mWin.performShowLocked();
}
return result;
}
这个方法主要就是做了两件事：
mDrawState = READY_TO_SHOW将窗口的状态修改为READY_TO_SHOW- 根据条件进入到WindowState.performShowLocked()流程
activity == null如果ActivityRecord为空，这种情况可以理解为不依赖Activity的窗口，比如常见的悬浮窗activity.canShowWindows()这个方法大概是说：只有当所有窗口都已绘制完成，并且没有正在进行父级窗口的应用过渡动画，并且没有非默认颜色的窗口存在时，返回truemWin.mAttrs.type == TYPE_APPLICATION_STARTING窗口类型为启动窗口，启动窗口就是StartingWindow，应用启动时出现的窗口，常见的就是Splash screen ，许多应用都会定义自己的SplashActivity 即使非这三种情况，最终也会调用到performShowLocked()
上述Demo仅仅只是通过addView添加窗口，因此ActivityRecord为空，属于activity == null这种情况，我们这里直接走performShowLocked()
进入窗口动画流程
WindowState.performShowLocked() 代码路径：frameworks/base/services/core/java/com/android/server/wm/WindowState.java
// This must be called while inside a transaction.
boolean performShowLocked() {
......
//获取WindowStateAnimator.mDrawState
final int drawState = mWinAnimator.mDrawState;
//这里判断（drawState 状态为HAS_DRAWN 或者READY_TO_SHOW）且ActivityRecord不为空
if ((drawState == HAS_DRAWN || drawState == READY_TO_SHOW) && mActivityRecord != null) {
//窗口类型不为启动窗口
if (mAttrs.type != TYPE_APPLICATION_STARTING) {
mActivityRecord.onFirstWindowDrawn(this);
} else {
mActivityRecord.onStartingWindowDrawn();
}
}
//如果当前mDrawState的状态不为READY_TO_SHOW ，则直接返回
if (mWinAnimator.mDrawState != READY_TO_SHOW || !isReadyForDisplay()) {
return false;
}
......
//走入窗口动画流程
mWinAnimator.applyEnterAnimationLocked();
// Force the show in the next prepareSurfaceLocked() call.
mWinAnimator.mLastAlpha = -1;
ProtoLog.v(WM_DEBUG_ANIM, "performShowLocked: mDrawState=HAS_DRAWN in %s", this);
//设置mDrawState的状态为HAS_DRAWN
mWinAnimator.mDrawState = HAS_DRAWN;
mWmService.scheduleAnimationLocked();
......
return true;
}
mWinAnimator.applyEnterAnimationLocked();进入动画流程，之后mDrawState更新为HAS_DRAWN。
确定transit的值调用后续动画流程
WindowStateAnimator.applyEnterAnimationLocked()
void applyEnterAnimationLocked() {
// If we are the new part of a window replacement transition and we have requested
// not to animate, we instead want to make it seamless, so we don't want to apply
// an enter transition.
if (mWin.mSkipEnterAnimationForSeamlessReplacement) {
return;
}
//1.根据mEnterAnimationPending变量确定transit的值
final int transit;
if (mEnterAnimationPending) {
mEnterAnimationPending = false;
transit = WindowManagerPolicy.TRANSIT_ENTER;
} else {
transit = WindowManagerPolicy.TRANSIT_SHOW;
}
// We don't apply animation for application main window here since this window type
// should be controlled by ActivityRecord in general. Wallpaper is also excluded because
// WallpaperController should handle it.
//2.根据条件调用applyAnimationLocked()
if (mAttrType != TYPE_BASE_APPLICATION && !mIsWallpaper) {
applyAnimationLocked(transit, true);
}
if (mService.mAccessibilityController.hasCallbacks()) {
mService.mAccessibilityController.onWindowTransition(mWin, transit);
}
}

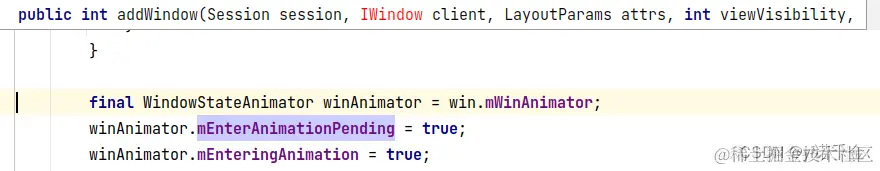

- 根据mEnterAnimationPending变量确定transit的值。
如果这个变量为真，那么会执行一个进入动画，否则会执行一个显示动画。同时，这段代码还确保了transit变量始终被赋予一个有效值，即
WindowManagerPolicy.TRANSIT_ENTER或WindowManagerPolicy.TRANSIT_SHOW。 在我们addWindow流程中mEnterAnimationPending会被赋值为true因此，我们的
transit = WindowManagerPolicy.TRANSIT_ENTER，即transit = 1transit一般有下面这几种类型：/** Window has been added to the screen. */ public static final int TRANSIT_ENTER = 1; /** Window has been removed from the screen. */ public static final int TRANSIT_EXIT = 2; /** Window has been made visible. */ public static final int TRANSIT_SHOW = 3; /** Window has been made invisible. * TODO: Consider removal as this is unused. */ public static final int TRANSIT_HIDE = 4; /** The "application starting" preview window is no longer needed, and will * animate away to show the real window. */ public static final int TRANSIT_PREVIEW_DONE = 5; - 根据条件调用applyAnimationLocked()
mAttrType != TYPE_BASE_APPLICATION窗口类型不是Activity!mIsWallpape当前窗口不是壁纸 大概就是说，Activity类型的窗口一般由ActivityRecord控制，壁纸类型由WallpaperController控制。我们这里窗口类型既不是Activity也不是壁纸，所以调用applyAnimationLocked(transit, true);
综上所述，调用的是applyAnimationLocked(1, true);
加载并启动动画
WindowStateAnimator.applyAnimationLocked()
/**
* Choose the correct animation and set it to the passed WindowState.
* @param transit If AppTransition.TRANSIT_PREVIEW_DONE and the app window has been drawn
* then the animation will be app_starting_exit. Any other value loads the animation from
* the switch statement below.
* @param isEntrance The animation type the last time this was called. Used to keep from
* loading the same animation twice.
* @return true if an animation has been loaded.
*/
boolean applyAnimationLocked(int transit, boolean isEntrance) {
//mWin.isAnimating(),检查窗口是否已经在执行动画，
//mAnimationIsEntrance == isEntrance,并且这个动画的类型是否与现在要启动的动画相同。
//如果条件满足，那么就只是让当前的动画继续运行，而不启动新的动画。
if (mWin.isAnimating() && mAnimationIsEntrance == isEntrance) {
// If we are trying to apply an animation, but already running
// an animation of the same type, then just leave that one alone.
return true;
}
//判断当前的窗口是否是输入法窗口。
final boolean isImeWindow = mWin.mAttrs.type == TYPE_INPUT_METHOD;
//如果是上次调用时的动画类型，并且当前窗口是输入法窗口
if (isEntrance && isImeWindow) {
//调整输入法窗口的一些设置
mWin.getDisplayContent().adjustForImeIfNeeded();
//让WMS知道窗口布局已经改变，需要重新计算布局
mWin.setDisplayLayoutNeeded();
//请求WMS进行一次遍历，以重新计算和更新窗口布局
mService.mWindowPlacerLocked.requestTraversal();
}
// Only apply an animation if the display isn't frozen. If it is
// frozen, there is no reason to animate and it can cause strange
// artifacts when we unfreeze the display if some different animation
// is running.
//mWin.mToken.okToAnimate()会判断是否有冻结，屏幕是否开启
if (mWin.mToken.okToAnimate()) {
//selectAnimation(mWin, transit)根据mWin（当前窗口）和transit的值来选择显示的动画，之后返回给anim变量
int anim = mWin.getDisplayContent().getDisplayPolicy().selectAnimation(mWin, transit);
int attr = -1;
Animation a = null;
//根据anim的值选择动画加载方式
if (anim != DisplayPolicy.ANIMATION_STYLEABLE) {
//anim的值不为ANIMATION_NONE(-1)
if (anim != DisplayPolicy.ANIMATION_NONE) {
Trace.traceBegin(Trace.TRACE_TAG_WINDOW_MANAGER, "WSA#loadAnimation");
//loadAnimation方法加载与anim对应的动画，并将加载的动画赋值给变量a
a = AnimationUtils.loadAnimation(mContext, anim);
Trace.traceEnd(Trace.TRACE_TAG_WINDOW_MANAGER);
}
} else {

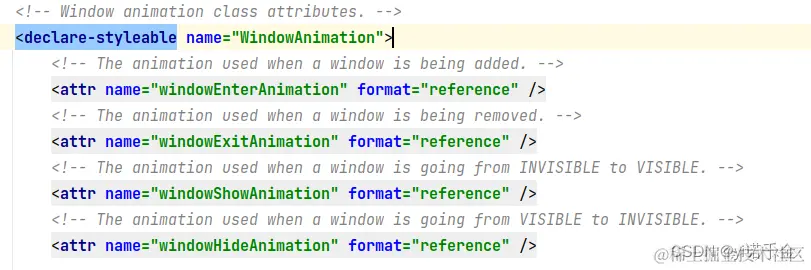

//根据transit的值来给attr赋值，我们这里transit是WindowManagerPolicy.TRANSIT_ENTER
switch (transit) {
case WindowManagerPolicy.TRANSIT_ENTER:
//attr=0x0
attr = com.android.internal.R.styleable.WindowAnimation_windowEnterAnimation;
break;
case WindowManagerPolicy.TRANSIT_EXIT:
//attr=0x1
attr = com.android.internal.R.styleable.WindowAnimation_windowExitAnimation;
break;
case WindowManagerPolicy.TRANSIT_SHOW:
//attr=0x2
attr = com.android.internal.R.styleable.WindowAnimation_windowShowAnimation;
break;
case WindowManagerPolicy.TRANSIT_HIDE:
//attr=0x3
attr = com.android.internal.R.styleable.WindowAnimation_windowHideAnimation;
break;
}
if (attr >= 0) {
//loadAnimationAttr(mWin.mAttrs, attr, TRANSIT_OLD_NONE)用来加载动画属性。
a = mWin.getDisplayContent().mAppTransition.loadAnimationAttr(
mWin.mAttrs, attr, TRANSIT_OLD_NONE);
}
}
//log打印，打开开关adb shell wm logging enable-text WM_DEBUG_ANIM
if (ProtoLogImpl.isEnabled(WM_DEBUG_ANIM)) {
ProtoLog.v(WM_DEBUG_ANIM, "applyAnimation: win=%s"
+ " anim=%d attr=0x%x a=%s transit=%d type=%d isEntrance=%b Callers %s",
this, anim, attr, a, transit, mAttrType, isEntrance, Debug.getCallers(20));
}
if (a != null) {
Trace.traceBegin(Trace.TRACE_TAG_WINDOW_MANAGER, "WSA#startAnimation");
//启动动画
mWin.startAnimation(a);
Trace.traceEnd(Trace.TRACE_TAG_WINDOW_MANAGER);
mAnimationIsEntrance = isEntrance;
}
} else if (!isImeWindow) {
mWin.cancelAnimation();
}
if (!isEntrance && isImeWindow) {
mWin.getDisplayContent().adjustForImeIfNeeded();
}
//检查指定的窗口容器是否正在进行动画
return mWin.isAnimating(0 /* flags */, ANIMATION_TYPE_WINDOW_ANIMATION);
}
其中根据条件if (anim != DisplayPolicy.ANIMATION_STYLEABLE)为true还是false，会判断后续动画是通过AnimationUtils.loadAnimation加载，还是通过AppTransition.loadAnimationAttr加载。
无论哪种方式加载动画，最终都会通过mWin.startAnimation(a);启动动画。
下面我们从上往下来讲讲这段代码中有一些关键部分。
根据窗口类型获取anim的返回值
int anim = mWin.getDisplayContent().getDisplayPolicy().selectAnimation(mWin, transit);
根据mWin（当前窗口）和transit的值来选择显示的动画，之后返回给anim变量
代码路径：frameworks/base/services/core/java/com/android/server/wm/DisplayPolicy.java
int selectAnimation(WindowState win, int transit) {
ProtoLog.i(WM_DEBUG_ANIM, "selectAnimation in %s: transit=%d", win, transit);
if (win == mStatusBar) {
......
} else if (win == mNavigationBar) {
......
} else if (win == mStatusBarAlt || win == mNavigationBarAlt || win == mClimateBarAlt
|| win == mExtraNavBarAlt) {
......
}
if (transit == TRANSIT_PREVIEW_DONE) {
if (win.hasAppShownWindows()) {
if (win.isActivityTypeHome()) {
// Dismiss the starting window as soon as possible to avoid the crossfade out
// with old content because home is easier to have different UI states.
return ANIMATION_NONE;
}
ProtoLog.i(WM_DEBUG_ANIM, "**** STARTING EXIT");
return R.anim.app_starting_exit;
}
}
return ANIMATION_STYLEABLE;
}
win == mStatusBar、win == mNavigationBar判断我们的窗口是否是状态栏、导航栏
win == mStatusBarAlt || win == mNavigationBarAlt || win == mClimateBarAlt || win == mExtraNavBarAlt其他的一些特定窗口，这些特定的窗口对象可能是代表不同的屏幕区域或组件，例如备用的状态栏、备用的导航栏、气候栏和额外的导航栏。
transit == TRANSIT_PREVIEW_DONE应用启动预览窗口是否已经完成，即transit的值为5。
win.hasAppShownWindows()当前窗口的应用是否已经显示过任何窗口。
win.isActivityTypeHome()当前窗口是主页。
如果窗口预览动画已经完成的状态为true，当前窗口的应用已经显示过至少一个窗口，并且当前窗口是主页，三个条件都满足时，那么不使用任何动画，直接返回ANIMATION_NONE。
也就是说selectAnimation方法实际上主要就是判断两件事：
1.当前窗口是否属于特定窗口（状态栏、导航栏等）
2.transit的值是否为TRANSIT_PREVIEW_DONE，且当前窗口的应用已经显示过至少一个窗口（这个条件下满足当前窗口是主页时，返回ANIMATION_NONE）
不是上述情况就返回ANIMATION_STYLEABLE。
结合WindowStateAnimator.applyAnimationLocked代码中的逻辑来看，根据selectAnimation方法的返回值来确定调用哪个方法加载动画：
selectAnimation返回值为ANIMATION_NONE，则不加载动画。
selectAnimation返回值为ANIMATION_STYLEABLE，则通过AppTransition.loadAnimationAttr加载动画。
其他返回值，则通过AnimationUtils.loadAnimation加载动画。
我们这里既不为特定窗口，且transit的值不为5，因此直接返回ANIMATION_STYLEABLE
所以我们当前窗口动画走的是AppTransition.loadAnimationAttr流程加载动画。
特定窗口的动画加载方式
AnimationUtils.loadAnimation主要用于加载XML文件中定义的常规动画，这些动画可以用于任何View对象。
a = AnimationUtils.loadAnimation(mContext, anim);
从Android资源中加载一个动画，a为null则表示没有动画。
代码路径：frameworks/base/core/java/android/view/animation/AnimationUtils.java
/**
* Loads an {@link Animation} object from a resource
*
* @param context Application context used to access resources
* @param id The resource id of the animation to load
* @return The animation object referenced by the specified id
* @throws NotFoundException when the animation cannot be loaded
*/
public static Animation loadAnimation(Context context, @AnimRes int id)
throws NotFoundException {
XmlResourceParser parser = null;
try {
//从给定的资源ID中获取一个动画资源。
parser = context.getResources().getAnimation(id);
//从解析器中创建一个Animation对象
return createAnimationFromXml(context, parser);
} catch (XmlPullParserException ex) {
NotFoundException rnf = new NotFoundException("Can't load animation resource ID #0x" +
Integer.toHexString(id));
rnf.initCause(ex);
throw rnf;
} catch (IOException ex) {
NotFoundException rnf = new NotFoundException("Can't load animation resource ID #0x" +
Integer.toHexString(id));
rnf.initCause(ex);
throw rnf;
} finally {
//解析器(parser)不为null，则关闭它。确保资源适当地释放
if (parser != null) parser.close();
}
}
这个方法的关键就是通过context.getResources().getAnimation(id)，从给定的资源ID中获取一个动画资源。该方法返回一个XmlResourceParser对象，用于解析XML格式的动画资源。
再调用createAnimationFromXml(context, parser)从解析器中创建一个Animation对象
private static Animation createAnimationFromXml(Context c, XmlPullParser parser)
throws XmlPullParserException, IOException {
return createAnimationFromXml(c, parser, null, Xml.asAttributeSet(parser));
}
@UnsupportedAppUsage
private static Animation createAnimationFromXml(Context c, XmlPullParser parser,
AnimationSet parent, AttributeSet attrs) throws XmlPullParserException, IOException {
Animation anim = null;
// Make sure we are on a start tag.
int type;
int depth = parser.getDepth();
//使用一个循环来读取XML的各个节点。循环将继续，直到遇到一个结束标签或文档结束。
//如果当前节点不是起始标签，则继续下一次循环。
//如果是起始标签，检查标签的名称以确定要创建的动画类型。
while (((type=parser.next()) != XmlPullParser.END_TAG || parser.getDepth() > depth)
&& type != XmlPullParser.END_DOCUMENT) {
if (type != XmlPullParser.START_TAG) {
continue;
}
String name = parser.getName();
//如果标签是"set"，则创建一个新的AnimationSet对象，
//并递归地调用createAnimationFromXml函数来解析其子动画。
//如果标签是"alpha"、"scale"、"rotate"、"translate"、"cliprect"或"extend"，
//则根据标签的名称创建相应的动画对象。
if (name.equals("set")) {
anim = new AnimationSet(c, attrs);
createAnimationFromXml(c, parser, (AnimationSet)anim, attrs);
} else if (name.equals("alpha")) {
anim = new AlphaAnimation(c, attrs);
} else if (name.equals("scale")) {
anim = new ScaleAnimation(c, attrs);
} else if (name.equals("rotate")) {
anim = new RotateAnimation(c, attrs);
} else if (name.equals("translate")) {
anim = new TranslateAnimation(c, attrs);
} else if (name.equals("cliprect")) {
anim = new ClipRectAnimation(c, attrs);
} else if (name.equals("extend")) {
anim = new ExtendAnimation(c, attrs);
} else {
throw new RuntimeException("Unknown animation name: " + parser.getName());
}
if (parent != null) {
parent.addAnimation(anim);
}
}
//返回创建的动画
return anim;
}
这个方法就是根据应用侧定义XML，进行解析并创建动画。
最常见的应用侧调用补间动画的方式就是： 通过AnimationUtils.loadAnimation() 加载动画，然后我们的View控件调用startAnimation开启动画。 比如，先在res/anim目录下创建了一个exit.xml
<set xmlns:android="http://schemas.android.com/apk/res/android">
<alpha android:fromAlpha="1.0"
android:toAlpha="0"
android:duration="1000"/>
</set>
可以通过loadAnimation加载XML
ImageView img_show = (ImageView) findViewById(R.id.img_show);
//加载前面定义的exit.xml
Animation animation = AnimationUtils.loadAnimation(this, R.anim.exit);
img_show.startAnimation(animation);
注：img_show为某个ImageView控件ID
动画资源ID attr
attr = com.android.internal.R.styleable.WindowAnimation_windowEnterAnimation
对应的是代码路径:frameworks/base/core/res/res/values/attrs.xml
这也对应了我们应用侧代码中定义的style
<style name="MyWindow">
<item name="android:windowEnterAnimation">@anim/enter</item>
<item name="android:windowExitAnimation">@anim/exit</item>
</style>
attr是资源的一个ID，一般来说，添加窗口时的动画通过android:windowEnterAnimation属性设置时，attr的值为0x0；移除窗口时的动画通过android:windowExitAnimation属性设置时，attr的值为0x1。attr的值只与transit有关，后面调用loadAnimationAttr方法时会用到。
非特定窗口的动画加载方式
AppTransition.loadAnimationAttr主要用于加载应用级别的转场动画。
a = mWin.getDisplayContent().mAppTransition.loadAnimationAttr(mWin.mAttrs, attr, TRANSIT_OLD_NONE);
mAppTransition是AppTransition对象，这个类是用于管理应用程序过渡动画的类，a为null则表示没有动画。
mWin.getDisplayContent().mAppTransition
获取一个窗口的显示内容中的应用程序过渡动画。
loadAnimationAttr(mWin.mAttrs, attr, TRANSIT_OLD_NONE);
它传递了三个参数：mWin.mAttrs（对应我们应用侧定义的窗口属性），attr（我们之前看到它必须大于或等于0），以及TRANSIT_OLD_NONE（一个标志或状态，表示没有旧的过渡动画）
代码路径：frameworks/base/services/core/java/com/android/server/wm/AppTransition.java
//LayoutParams lp 通常用于定义视图的位置和大小等属性，对应我们应用侧定义的LayoutParams对象；
//int animAttr 是动画属性，表示动画的类型或ID；
//int transit 表示过渡效果。
Animation loadAnimationAttr(LayoutParams lp, int animAttr, int transit) {
return mTransitionAnimation.loadAnimationAttr(lp, animAttr, transit);
}
mTransitionAnimation是TransitionAnimation对象，通过AppTransition调用到TransitionAnimation的loadAnimationAttr方法 代码路径：frameworks/base/core/java/com/android/internal/policy/TransitionAnimation.java
/** Load animation by attribute Id from specific LayoutParams */
@Nullable
public Animation loadAnimationAttr(LayoutParams lp, int animAttr, int transit) {
//定义了一个整数变量 resId 并初始化为 Resources.ID_NULL，用来存储动画资源的ID
int resId = Resources.ID_NULL;
Context context = mContext;
//如果 animAttr 大于等于0，则调用 getCachedAnimations(lp) 方法获取动画缓存，并将返回的动画资源的ID存储到 resId 中
if (animAttr >= 0) {
AttributeCache.Entry ent = getCachedAnimations(lp);
if (ent != null) {
context = ent.context;
resId = ent.array.getResourceId(animAttr, 0);
}
}
//调用 updateToTranslucentAnimIfNeeded(resId, transit) 方法，更新具有透明效果的动画资源 resId
resId = updateToTranslucentAnimIfNeeded(resId, transit);
//检查 resId 是否有效。如果有效，则调用 loadAnimationSafely(context, resId, mTag) 方法加载动画，并返回加载的动画对象；
//否则返回 null
if (ResourceId.isValid(resId)) {
return loadAnimationSafely(context, resId, mTag);
}
return null;
}
loadAnimationAttr 的方法，它主要功能是加载和动画相关的资源，这里我们主要看看getCachedAnimations(lp)
代码路径：frameworks/base/core/java/com/android/internal/policy/TransitionAnimation.java
private AttributeCache.Entry getCachedAnimations(LayoutParams lp) {
if (mDebug) {
Slog.v(mTag, "Loading animations: layout params pkg="
+ (lp != null ? lp.packageName : null)
+ " resId=0x" + (lp != null ? Integer.toHexString(lp.windowAnimations) : null));
}
//判断应用侧传递的参数 lp 是否为 null，以及 lp.windowAnimations 是否不为0，否则直接返回 null
if (lp != null && lp.windowAnimations != 0) {
// If this is a system resource, don't try to load it from the
// application resources. It is nice to avoid loading application
// resources if we can.
//根据 lp.packageName 获取包名，如果 lp.packageName 为 null，则使用默认包名 DEFAULT_PACKAGE。
String packageName = lp.packageName != null ? lp.packageName : DEFAULT_PACKAGE;
//调用 getAnimationStyleResId(lp) 方法获取动画资源的ID，并将其赋值给变量 resId
int resId = getAnimationStyleResId(lp);
//检查 resId 的高8位是否为0x01。如果是，则将包名重置为默认包名 DEFAULT_PACKAGE。
if ((resId & 0xFF000000) == 0x01000000) {
packageName = DEFAULT_PACKAGE;
}
if (mDebug) {
Slog.v(mTag, "Loading animations: picked package=" + packageName);
}
//调用 AttributeCache.instance().get() 方法获取动画资源，并返回结果。如果获取失败，则返回 null。
return AttributeCache.instance().get(packageName, resId,
com.android.internal.R.styleable.WindowAnimation);
}
-
先来看看获取动画资源ID的方法
getAnimationStyleResId(lp)/** Returns window animation style ID from {@link LayoutParams} or from system in some cases */ public int getAnimationStyleResId(@NonNull LayoutParams lp) { //把应用侧定义动画赋值给resID int resId = lp.windowAnimations; if (lp.type == LayoutParams.TYPE_APPLICATION_STARTING) { // Note that we don't want application to customize starting window animation. // Since this window is specific for displaying while app starting, // application should not change its animation directly. // In this case, it will use system resource to get default animation. resId = mDefaultWindowAnimationStyleResId; } return resId; }这个方法实际上就是把应用侧设置的动画给resId。 我们demo中的代码，应用侧赋值动画给LayoutParams的windowAnimations
mLayoutParams.windowAnimations = R.style.MyWindow;，系统侧赋值给resIdint resId = lp.windowAnimations; -
再来看看
return AttributeCache.instance().get(packageName, resId, com.android.internal.R.styleable.WindowAnimation);代码路径：frameworks/base/core/java/com/android/internal/policy/AttributeCache.javapublic Entry get(String packageName, int resId, int[] styleable) { return get(packageName, resId, styleable, UserHandle.USER_CURRENT); } public Entry get(String packageName, int resId, int[] styleable, int userId) { synchronized (this) { Package pkg = mPackages.get(packageName); ArrayMap<int[], Entry> map = null; Entry ent = null; //包名不为空 if (pkg != null) { //从map中获取资源 map = pkg.mMap.get(resId); //map不为空，找到对应的Entry对象，且不为空就返回这个对象 if (map != null) { ent = map.get(styleable); if (ent != null) { return ent; } } //包名为空 } else { Context context; try { //创建一个context context = mContext.createPackageContextAsUser(packageName, 0, new UserHandle(userId)); if (context == null) { return null; } } catch (PackageManager.NameNotFoundException e) { return null; } //创建Package pkg = new Package(context); mPackages.put(packageName, pkg); } //若map为空，创建map if (map == null) { map = new ArrayMap<>(); pkg.mMap.put(resId, map); } //创建Entry对象，并使用obtainStyledAttributes方法从Package的上下文中获取给定资源ID和风格属性数组的属性。 //然后，它将新的Entry对象添加到缓存中。 try { ent = new Entry(pkg.context, pkg.context.obtainStyledAttributes(resId, styleable)); map.put(styleable, ent); } catch (Resources.NotFoundException e) { return null; } return ent; } }用于获取指定包名、资源ID、风格属性数组和用户ID的Entry对象的函数。如果找不到指定的包，为该包创建一个新的Package对象。如果找不到指定的资源，它将尝试创建一个新的Entry对象并存储在map中。 关键变量解读：
mPackages.put(packageName, pkg);中的mPackages指的是private final LruCache<String, Package> mPackages = new LruCache<>(CACHE_SIZE);mPackages是一个缓存，就是用来存储新的Package对象。pkg.mMap.put(resId, map);中的mMap指的是private final SparseArray<ArrayMap<int[], Entry>> mMap = new SparseArray<>();mMap是一个映射，将资源ID映射到另一个映射，这个映射将资源风格属性数组（styleable）映射到Entry对象。
调用启动动画
mWin.startAnimation(a);用于启动动画，其中参数a为前面调用loadAnimationAttr方法后的值，即应用侧传递的动画。具体流程看后续的WindowState.startAnimation()，初始化动画参数并通过AnimationAdapter保存动画
检查动画
return mWin.isAnimating(0 /* flags */, ANIMATION_TYPE_WINDOW_ANIMATION);用户检查指定的窗口容器是否正在进行动画
代码路径：frameworks/base/services/core/java/com/android/server/wm/WindowContainer.java
final boolean isAnimating(int flags, int typesToCheck) {
return getAnimatingContainer(flags, typesToCheck) != null;
}
flags 用于确定要检查的动画类型和范围。
typesToCheck 用于确定哪些类型的动画需要检查。
方法内部调用 getAnimatingContainer 方法来获取正在进行动画的窗口容器，并根据返回值判断是否存在符合条件和目标标志的动画。
如果返回值为 true，则说明存在符合条件的动画；如果返回值为 false，则说明不存在符合条件的动画。
初始化动画参数并通过LocalAnimationAdapter保存动画
WindowState.startAnimation() 代码路径：frameworks/base/services/core/java/com/android/server/wm/WindowState.java
void startAnimation(Animation anim) {
// If we are an inset provider, all our animations are driven by the inset client.
//Insets类型的动画由InsetsSourceProvider相关处理,这个类用于控制窗口动画的边界和剪裁。
//这个接口定义了如何从窗口边界中获取动画的边界信息，以及如何从窗口剪裁中获取动画的剪裁信息。
if (mControllableInsetProvider != null) {
return;
}
//获取显示信息（DisplayInfo），可能包括应用的宽度和高度等信息。
final DisplayInfo displayInfo = getDisplayInfo();
//通过获取到的信息初始化动画
anim.initialize(mWindowFrames.mFrame.width(), mWindowFrames.mFrame.height(),
displayInfo.appWidth, displayInfo.appHeight);
//设置动画持续时间，MAX_ANIMATION_DURATION为10s
anim.restrictDuration(MAX_ANIMATION_DURATION);
//按照当前窗口动画的缩放比例来设置缩放动画的持续时间
anim.scaleCurrentDuration(mWmService.getWindowAnimationScaleLocked());
//创建一个新的本地动画适配器（LocalAnimationAdapter），把初始化的anim设置到其中，该类用于管理动画的特定细节。
final AnimationAdapter adapter = new LocalAnimationAdapter(
new WindowAnimationSpec(anim, mSurfacePosition, false /* canSkipFirstFrame */,
0 /* windowCornerRadius */),
//SurfaceAnimationRunner是本地窗口动画真正的实现类
mWmService.mSurfaceAnimationRunner);
//通过使用前面的adapter启动动画
startAnimation(getPendingTransaction(), adapter);
//最终从WindowContainer.scheduleAnimation()方法
//调用到WindowAnimator.scheduleAnimation()方法安排或触发动画的执行
commitPendingTransaction();
}
private void startAnimation(Transaction t, AnimationAdapter adapter) {
startAnimation(t, adapter, mWinAnimator.mLastHidden, ANIMATION_TYPE_WINDOW_ANIMATION);
}
startAnimation(Animation anim)，前面把应用定义的动画传递到了anim，然后对其进行了参数设置，创建了一个AnimationAdapter对象，把动画包装到了WindowAnimationSpec中，最后通过startAnimation传递这个AnimationAdapter的对象。
WindowAnimationSpec的作用主要是定义窗口动画的各种属性和行为。这个类包含了一些字段，这些字段定义了动画的类型、持续时间、插值器等。
当WMS需要为一个窗口启动动画时，它会创建一个WindowAnimationSpec对象，并将这个对象传递给SurfaceAnimationRunner。然后，SurfaceAnimationRunner会根据这个WindowAnimationSpec对象的属性来创建和执行动画。
commitPendingTransaction();方法会最终调用到WindowAnimator.scheduleAnimation()方法，协调动画与窗口的显示。
传递启动动画需要的参数
WindowContainer.startAnimation() 代码路径：frameworks/base/services/core/java/com/android/server/wm/WindowContainer.java
void startAnimation(Transaction t, AnimationAdapter anim, boolean hidden,
@AnimationType int type) {
startAnimation(t, anim, hidden, type, null /* animationFinishedCallback */);
}
void startAnimation(Transaction t, AnimationAdapter anim, boolean hidden,
@AnimationType int type,
@Nullable OnAnimationFinishedCallback animationFinishedCallback) {
startAnimation(t, anim, hidden, type, animationFinishedCallback,
null /* adapterAnimationCancelledCallback */, null /* snapshotAnim */);
}
/**
* Starts an animation on the container.
*
* @param anim The animation to run.
* @param hidden Whether our container is currently hidden. TODO This should use isVisible at
* some point but the meaning is too weird to work for all containers.
* @param type The type of animation defined as {@link AnimationType}.
* @param animationFinishedCallback The callback being triggered when the animation finishes.
* @param animationCancelledCallback The callback is triggered after the SurfaceAnimator sends a
* cancel call to the underlying AnimationAdapter.
* @param snapshotAnim The animation to run for the snapshot. {@code null} if there is no
* snapshot.
*/
void startAnimation(Transaction t, AnimationAdapter anim, boolean hidden,
@AnimationType int type,
@Nullable OnAnimationFinishedCallback animationFinishedCallback,
@Nullable Runnable animationCancelledCallback,
@Nullable AnimationAdapter snapshotAnim) {
ProtoLog.v(WM_DEBUG_ANIM, "Starting animation on %s: type=%d, anim=%s",
this, type, anim);
// TODO: This should use isVisible() but because isVisible has a really weird meaning at
// the moment this doesn't work for all animatable window containers.
mSurfaceAnimator.startAnimation(t, anim, hidden, type, animationFinishedCallback,
animationCancelledCallback, snapshotAnim, mSurfaceFreezer);
}
从WindowState的startAnimation方法逐步调用到WindowContainer的startAnimation方法
-
入参含义
t：这是一个对象，用于描述一系列的窗口操作，例如移动、调整大小、绘制等。这些操作在WMS中排队，并在适当的时机应用到窗口上。anim：这是对动画进行封装的类。它包含了一些关于如何开始、更新和结束动画的信息。传递的就是前面WindowState.startAnimation()中创建的LocalAnimationAdapter对象。hidden：这个布尔值表示窗口是否隐藏。如果窗口是隐藏的，那么就不会显示动画。type：这个整数代表了动画的类型。这里我们传递的是ANIMATION_TYPE_WINDOW_ANIMATION，即图层上显示的动画类型window_animation。animationFinishedCallback和animationCancelledCallback：这两个是回调函数，分别在动画完成和动画取消时被调用。snapshotAnim：这个参数是给定动画的快照。如果参数为null，那么就表示没有快照。 从WindowContainer的startAnimation方法调用中，我们可以看出这里animationFinishedCallback、animationCancelledCallback和snapshotAnim传递过来的均为null -
代码含义 关键的代码只有这一句
mSurfaceAnimator.startAnimation(t, anim, hidden, type, animationFinishedCallback, animationCancelledCallback, snapshotAnim, mSurfaceFreezer);这行代码调用了SurfaceAnimator的startAnimation方法来启动动画。SurfaceAnimator的作用主要是控制窗口动画，它是窗口动画的中控，通过操控mLeash对象来实现窗口的大小、位置、透明度等动画属性的改变。这个方法需要一系列参数，包括上面解释的所有参数，还有一个SurfaceFreezer对象mSurfaceFreezer，它可以在动画开始时冻结窗口的更新，以防止在动画过程中窗口的内容闪烁。 mSurfaceAnimator和mSurfaceFreezer是在WindowContainer的构造方法中初始化的class WindowContainer<E extends WindowContainer> extends ConfigurationContainer<E> implements Comparable<WindowContainer>, Animatable, SurfaceFreezer.Freezable, InsetsControlTarget { ...... WindowContainer(WindowManagerService wms) { mWmService = wms; mTransitionController = mWmService.mAtmService.getTransitionController(); mPendingTransaction = wms.mTransactionFactory.get(); mSyncTransaction = wms.mTransactionFactory.get(); mSurfaceAnimator = new SurfaceAnimator(this, this::onAnimationFinished, wms); mSurfaceFreezer = new SurfaceFreezer(this, wms); } ...... }

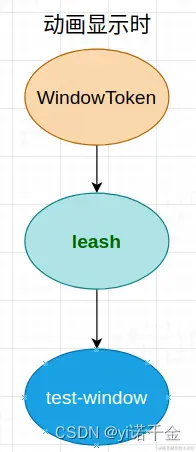

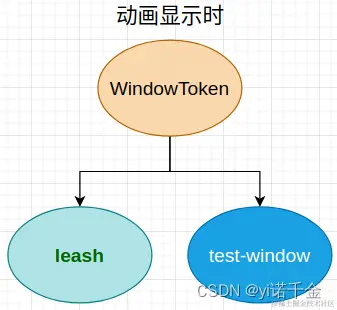

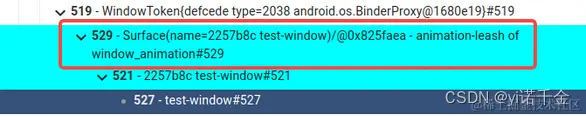

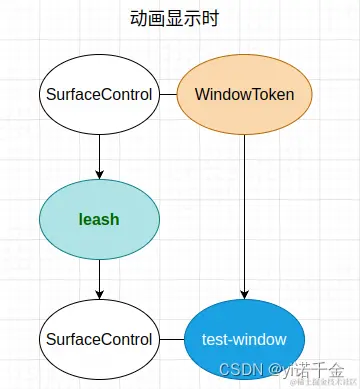

创建leash并通过LocalAnimationAdapter启动动画
SurfaceAnimator.startAnimation() 代码路径：frameworks/base/services/core/java/com/android/server/wm/SurfaceAnimator.java
/**
* Starts an animation.
*
* @param anim The object that bridges the controller, {@link SurfaceAnimator}, with the
* component responsible for running the animation. It runs the animation with
* {@link AnimationAdapter#startAnimation} once the hierarchy with
* the Leash has been set up.
* @param hidden Whether the container holding the child surfaces is currently visible or not.
* This is important as it will start with the leash hidden or visible before
* handing it to the component that is responsible to run the animation.
* @param animationFinishedCallback The callback being triggered when the animation finishes.
* @param animationCancelledCallback The callback is triggered after the SurfaceAnimator sends a
* cancel call to the underlying AnimationAdapter.
* @param snapshotAnim The animation to run for the snapshot. {@code null} if there is no
* snapshot.
*/
void startAnimation(Transaction t, AnimationAdapter anim, boolean hidden,
@AnimationType int type,
@Nullable OnAnimationFinishedCallback animationFinishedCallback,
@Nullable Runnable animationCancelledCallback,
@Nullable AnimationAdapter snapshotAnim, @Nullable SurfaceFreezer freezer) {
//开始新的动画之前，取消之前的动画
//参数含义：t（是一个事务对象），true（表示动画正在重新启动），和true（表示向前取消）
cancelAnimation(t, true /* restarting */, true /* forwardCancel */);
//初始化参数，把WindowContainer.startAnimation中传递的参数赋值给对应变量
mAnimation = anim;
mAnimationType = type;
mSurfaceAnimationFinishedCallback = animationFinishedCallback;
mAnimationCancelledCallback = animationCancelledCallback;
//获取当前窗口的SurfaceControl
final SurfaceControl surface = mAnimatable.getSurfaceControl();
//没有surface，则取消当前的动画
if (surface == null) {
Slog.w(TAG, "Unable to start animation, surface is null or no children.");
cancelAnimation();
return;
}
//调用SurfaceFreezer中takeLeashForAnimation()获取mLeash，但是SurfaceFreezer中没有被初始化，所以这里的mLeash还是为null
mLeash = freezer != null ? freezer.takeLeashForAnimation() : null;
if (mLeash == null) {
//创建mLeash
mLeash = createAnimationLeash(mAnimatable, surface, t, type,
mAnimatable.getSurfaceWidth(), mAnimatable.getSurfaceHeight(), 0 /* x */,
0 /* y */, hidden, mService.mTransactionFactory);
//创建动画“leash”后执行的一些操作，包括重置图层、重新分配图层以及重置Surface的位置
mAnimatable.onAnimationLeashCreated(t, mLeash);
}
//处理动画开始时进行一些设置和准备工作
mAnimatable.onLeashAnimationStarting(t, mLeash);
if (mAnimationStartDelayed) {
ProtoLog.i(WM_DEBUG_ANIM, "Animation start delayed for %s", mAnimatable);
return;
}
//将leash传给AnimationAdapter，执行动画
mAnimation.startAnimation(mLeash, t, type, mInnerAnimationFinishedCallback);
if (ProtoLogImpl.isEnabled(WM_DEBUG_ANIM)) {
StringWriter sw = new StringWriter();
PrintWriter pw = new PrintWriter(sw);
mAnimation.dump(pw, "");
ProtoLog.d(WM_DEBUG_ANIM, "Animation start for %s, anim=%s", mAnimatable, sw);
}
//获取一个快照，并使用该快照来执行动画，我们这里snapshotAnim为null，因此不涉及
if (snapshotAnim != null) {
mSnapshot = freezer.takeSnapshotForAnimation();
if (mSnapshot == null) {
Slog.e(TAG, "No snapshot target to start animation on for " + mAnimatable);
return;
}
mSnapshot.startAnimation(t, snapshotAnim, type);
}
}
入参就是前面WindowContainer.startAnimation中传递的参数。
获取当前窗口的surface
final SurfaceControl surface = mAnimatable.getSurfaceControl();
mAnimatable是Animatable接口的对象，WindowContainer实现了Animatable接口。
在WindowContainer构造方法中初始化mSurfaceAnimator = new SurfaceAnimator(this, this::onAnimationFinished, wms);
而SurfaceAnimator的构造方法是
SurfaceAnimator(Animatable animatable,
@Nullable OnAnimationFinishedCallback staticAnimationFinishedCallback,
WindowManagerService service) {
mAnimatable = animatable;
mService = service;
mStaticAnimationFinishedCallback = staticAnimationFinishedCallback;
mInnerAnimationFinishedCallback = getFinishedCallback(staticAnimationFinishedCallback);
}
也就是说实际上是把this赋值给了mAnimatable，因此mAnimatable就代表了当前的窗口。
获取Leash
mLeash = freezer != null ? freezer.takeLeashForAnimation() : null;
根据freezer是否为null来确定mLeash的值，我们这里freezer是从WindowContainer.startAnimation方法中传递过来的mSurfaceFreezer，这个变量在WindowContainer的构造方法中初始化mSurfaceFreezer = new SurfaceFreezer(this, wms);，因此mSurfaceFreezer不为null，即freezer不为null，freezer != null 为true，所以走freezer.takeLeashForAnimation()
代码路径：frameworks/base/services/core/java/com/android/server/wm/SurfaceFreezer.java
SurfaceControl mLeash;
/**
* Used by {@link SurfaceAnimator}. This "transfers" the leash to be used for animation.
* By transferring the leash, this will no longer try to clean-up the leash when finished.
*/
SurfaceControl takeLeashForAnimation() {
SurfaceControl out = mLeash;
mLeash = null;
return out;
}
mLeash在SurfaceFreezer类中并没有初始化，因此我们的mLeash值为null，所以out的值同样为null，最终SurfaceAnimator类中的mLeash获取到的值为null
创建Leash
mLeash为null，使用createAnimationLeash方法创建Leash
mLeash = createAnimationLeash(mAnimatable, surface, t, type,
mAnimatable.getSurfaceWidth(), mAnimatable.getSurfaceHeight(), 0 /* x */,
0 /* y */, hidden, mService.mTransactionFactory);
入参含义
mAnimatable：当前窗口。
surface：当前窗口的surface。
t：一个事务对象，用于执行一系列操作。
type：动画类型。
mAnimatable.getSurfaceWidth()、mAnimatable.getSurfaceHeight()：窗口surface尺寸的参数。
0 /* x */、 0 /* y */：坐标位置
hidden：一个布尔值，表示是否隐藏。
mService.mTransactionFactory：一个事务工厂对象，用于创建新的事务。
SurfaceAnimator.createAnimationLeash() 代码路径：frameworks/base/services/core/java/com/android/server/wm/SurfaceAnimator.java
static SurfaceControl createAnimationLeash(Animatable animatable, SurfaceControl surface,
Transaction t, @AnimationType int type, int width, int height, int x, int y,
boolean hidden, Supplier<Transaction> transactionFactory) {
/* log add start*/
Slog.i("WindowManager:","createAnimationLeash type = " + animationTypeToString(type) , new Exception());
/* log add end*/
ProtoLog.i(WM_DEBUG_ANIM, "Reparenting to leash for %s", animatable);
//通过SurfaceControl.Builder创建leash
final SurfaceControl.Builder builder = animatable.makeAnimationLeash()
.setParent(animatable.getAnimationLeashParent())
.setName(surface + " - animation-leash of " + animationTypeToString(type))
// TODO(b/151665759) Defer reparent calls
// We want the leash to be visible immediately because the transaction which shows
// the leash may be deferred but the reparent will not. This will cause the leashed
// surface to be invisible until the deferred transaction is applied. If this
// doesn't work, you will can see the 2/3 button nav bar flicker during seamless
// rotation.
.setHidden(hidden)
.setEffectLayer()
.setCallsite("SurfaceAnimator.createAnimationLeash");
//通过前面的SurfaceControl.Builder创建leash
final SurfaceControl leash = builder.build();
//其他属性设置
t.setWindowCrop(leash, width, height);
t.setPosition(leash, x, y);
t.show(leash);
t.setAlpha(leash, hidden ? 0 : 1);
//当前窗口的surface重新绑定到新创建的leash上
t.reparent(surface, leash);
return leash;
}
前面说过animatable为Animatable接口对象，WindowContainer为该接口的实现类，即animatable表示当前窗口，就是我们图层里面的test-window，这个方法主要就是把创建好的leash图层加入到test-window和它父亲节点WindowToken之间。
下面我们解读一下，leash是如何创建并加入其中的
通过SurfaceControl.Builder创建leash
-
animatable.makeAnimationLeash()代码路径： frameworks/base/services/core/java/com/android/server/wm/WindowContainer.javapublic Builder makeAnimationLeash() { return makeSurface().setContainerLayer(); }创建一个图层作为容器layer
-
setParent(animatable.getAnimationLeashParent())这段代码我们分成两个部分来看，即setParent()和getAnimationLeashParent()1.setParent()代码路径：frameworks/base/core/java/android/view/SurfaceControl.java/** * Set a parent surface for our new SurfaceControl. * * Child surfaces are constrained to the onscreen region of their parent. * Furthermore they stack relatively in Z order, and inherit the transformation * of the parent. * * @param parent The parent control. */ @NonNull public Builder setParent(@Nullable SurfaceControl parent) { mParent = parent; return this; }这个段代码很简单，就是给当前SurfaceControl设置一个父SurfaceControl。 2.
getAnimationLeashParent()代码路径： frameworks/base/services/core/java/com/android/server/wm/WindowContainer.java@Override public SurfaceControl getAnimationLeashParent() { return getParentSurfaceControl(); } /* * @return The SurfaceControl parent for this containers SurfaceControl. * The SurfaceControl must be valid if non-null. */ @Override public SurfaceControl getParentSurfaceControl() { final WindowContainer parent = getParent(); if (parent == null) { return null; } return parent.getSurfaceControl(); } /** * @return The SurfaceControl for this container. * The SurfaceControl must be valid if non-null. */ @Override public SurfaceControl getSurfaceControl() { return mSurfaceControl; }简单来说，就是获取当前窗口父SurfaceControl。
那么合起来
setParent(animatable.getAnimationLeashParent())的意思就是，把当前新创建的SurfaceControl(leash)的父亲设置为当前窗口父亲的SurfaceControl。 即此时leash图层和当前窗口test-window的父亲均是WindowToken，两人还在当兄弟。 简图如下： -
setEffectLayer()代码路径：frameworks/base/core/java/android/view/SurfaceControl.java/** * Indicate whether an 'EffectLayer' is to be constructed. * * An effect layer behaves like a container layer by default but it can support * color fill, shadows and/or blur. These layers will not have an associated buffer. * When created, this layer has no effects set and will be transparent but the caller * can render an effect by calling: * - {@link Transaction#setColor(SurfaceControl, float[])} * - {@link Transaction#setBackgroundBlurRadius(SurfaceControl, int)} * - {@link Transaction#setShadowRadius(SurfaceControl, float)} * * @hide */ public Builder setEffectLayer() { mFlags |= NO_COLOR_FILL; //清空缓冲区设置 unsetBufferSize(); return setFlags(FX_SURFACE_EFFECT, FX_SURFACE_MASK); }设置为EffectLayer。它是一种特殊类型的SurfaceControl层，它默认表现得像一个容器层，但可以支持颜色填充、阴影和/或模糊效果。 这个EffectLayer主要就是用于实现一些视觉效果。 默认的注释里面也说明可以使用这些方法来渲染一个效果： Transaction#setColor(SurfaceControl, float[])：使用给定的颜色数组设置该层的颜色。 Transaction#setBackgroundBlurRadius(SurfaceControl, int)：设置背景模糊的半径。 Transaction#setShadowRadius(SurfaceControl, float)：设置阴影的半径。
final SurfaceControl leash = builder.build();
最后通过build()方法创建leash
当前窗口的surface重新绑定到新创建的leash上
t.reparent(surface, leash);
这里的surface指的就是从前面传递的当前窗口的SurfaceControl。
代码路径：frameworks/base/core/java/android/view/SurfaceControl.java
/**
* Re-parents a given layer to a new parent. Children inherit transform (position, scaling)
* crop, visibility, and Z-ordering from their parents, as if the children were pixels within the
* parent Surface.
*
* @param sc The SurfaceControl to reparent
* @param newParent The new parent for the given control.
* @return This Transaction
*/
@NonNull
public Transaction reparent(@NonNull SurfaceControl sc,
@Nullable SurfaceControl newParent) {
//检查传入的SurfaceControl对象是否满足某些预设条件
checkPreconditions(sc);
long otherObject = 0;
if (newParent != null) {
//检查新父对象是否被释放。如果已经被释放，那么它会抛出异常。
newParent.checkNotReleased();
//新父对象不为null且未被释放，那么将新父对象的Native对象赋值给otherObject。
otherObject = newParent.mNativeObject;
}
//传入了三个参数：1.当前对象的Native对象 2.被重新设置父对象的SurfaceControl的Native对象 3.新父对象的Native对象。
//用于实现重新设置父对象的具体操作。
nativeReparent(mNativeObject, sc.mNativeObject, otherObject);
//把被重新设置父对象的SurfaceControl和新父对象存储到mReparentedSurfaces这个map中。
mReparentedSurfaces.put(sc, newParent);
return this;
}
@NonNull SurfaceControl sc: 表示要被重新设置父对象的SurfaceControl对象。这个参数不能为null。
@Nullable SurfaceControl newParent: 表示新的父SurfaceControl对象。可以为null，表示没有新的父对象。
这个方法主要就是把当前窗口的SurfaceControl的父亲，修改为leash。
mReparentedSurfaces是ArrayMap对象，以键值对的形式临时存储父子关系，key值存储SurfaceControl对象，value为其父SurfaceControl对象。
此时mReparentedSurfaces的键值对为：
key：Surface(name=8aabddb test-window)/@0x1038e9a（当前窗口的SurfaceControl）
value：Surface(name=Surface(name=8aabddb test-window)/@0x1038e9a - animation-leash of window_animation)/@0x38e37a8（动画图层leash）
即此时leash图层变成了当前窗口test-window图层的父亲，如简易图所示：
曾经我们是兄弟，如今我是你爸爸~
需要注意的是，test-window和WindowToken容器之前的关系并未改变，创建leash图层的过程只是改变的是surface之间的关系。
即leash图层是test-window图层的父亲，WindowToken的图层是leash图层的父亲，但是test-window的父亲仍然是WindowToken。
实际关系情况如下图所示：
所以WindowToken和leash实际上是表面父子，leash和test-window也是表面父子
leash的surface调整
mAnimatable.onAnimationLeashCreated(t, mLeash);
入参是一个事务（用于操作窗口系统的底层API）和一个SurfaceControl对象（表示一个可以控制和操作Surface的接口）
把创建好的mLeash传递到onAnimationLeashCreated方法中，做一些Surface调整操作。
该方法实现在WindowContainer中。
代码路径：frameworks/base/services/core/java/com/android/server/wm/WindowContainer.java
void reassignLayer(Transaction t) {
final WindowContainer parent = getParent();
if (parent != null) {
parent.assignChildLayers(t);
}
}
void resetSurfacePositionForAnimationLeash(Transaction t) {
t.setPosition(mSurfaceControl, 0, 0);
final SurfaceControl.Transaction syncTransaction = getSyncTransaction();
if (t != syncTransaction) {
// Avoid restoring to old position if the sync transaction is applied later.
syncTransaction.setPosition(mSurfaceControl, 0, 0);
}
mLastSurfacePosition.set(0, 0);
}
@Override
public void onAnimationLeashCreated(Transaction t, SurfaceControl leash) {
mLastLayer = -1;
mAnimationLeash = leash;
reassignLayer(t);
// Leash is now responsible for position, so set our position to 0.
resetSurfacePositionForAnimationLeash(t);
}
这段代码主要用于在创建新的leash时，重置动画目标的位置，并初始化一些动画相关的状态。同时，可能还用于重新分配或者设置子容器的图层。
首先，在新的动画（leash）被创建时被调用。在这个方法中，首先将mLastLayer（可能表示上一个图层或者上一个动画目标）设置为-1，然后保存传入的leash到mAnimationLeash（后面removeLeash流程中会用到mAnimationLeash）。
之后，调用reassignLayer(t)方法，这个方法获取这个视图的父容器，如果父容器存在，那么就调用父容器的assignChildLayers(t)方法（用于调整其所有child的z-order）。
最后，为了确保leash现在位置的控制，调用resetSurfacePositionForAnimationLeash(t)方法将Surface的位置重置为(0,0)，重置界面元素的位置以便进行动画。
注：Z-order也被称为深度顺序（depth order）或Z轴顺序，它用于确定图层（Layers）在屏幕上的堆叠顺序。简单来说，Z-order就是图层在Z轴上的位置，Z轴位置越低，图层越在底层，Z轴位置越高，图层越在顶层。
处理动画开始时进行一些设置和准备工作
mAnimatable.onLeashAnimationStarting(t, mLeash);
入参同样是一个事务（用于操作窗口系统的底层API）和一个SurfaceControl对象（表示一个可以控制和操作Surface的接口）
onLeashAnimationStarting方法是在ActivityRecord中实现的。
代码路径：frameworks/base/services/core/java/com/android/server/wm/ActivityRecord.java
@Override
public void onLeashAnimationStarting(Transaction t, SurfaceControl leash) {
if (mAnimatingActivityRegistry != null) {
//1.将正在启动或者有动画效果的Activity添加到列表中，以便于管理和控制这些Activity的动画效果。
mAnimatingActivityRegistry.notifyStarting(this);
}
// If the animation needs to be cropped then an animation bounds layer is created as a
// child of the root pinned task or animation layer. The leash is then reparented to this
// new layer.
//2.否需要创建一个动画边界层
if (mNeedsAnimationBoundsLayer) {
//设置临时矩形为空
mTmpRect.setEmpty();
//调用方法检查当前的活动转移是否在任务内部。
//如果是，则获取任务的边界到临时矩形mTmpRect。如果不是，则获取RootTask的边界。
if (getDisplayContent().mAppTransitionController.isTransitWithinTask(
getTransit(), task)) {
task.getBounds(mTmpRect);
} else {
final Task rootTask = getRootTask();
if (rootTask == null) {
return;
}
// Set clip rect to root task bounds.
rootTask.getBounds(mTmpRect);
}
//创建动画边界层
mAnimationBoundsLayer = createAnimationBoundsLayer(t);
// Crop to root task bounds.
//设置leash的层为0
//leash将被放置在Z轴的最底层，如果有其他层级的SurfaceControl对象，它们将会覆盖在leash之上。
t.setLayer(leash, 0);
//并设置AnimationBoundsLayer的层为上一个层的值，保证leash在AnimationBoundsLayer下面
t.setLayer(mAnimationBoundsLayer, getLastLayer());
// Reparent leash to animation bounds layer.
//重新将leash的父节点设置为动画边界层。
t.reparent(leash, mAnimationBoundsLayer);
}
}
private SurfaceControl createAnimationBoundsLayer(Transaction t) {
ProtoLog.i(WM_DEBUG_APP_TRANSITIONS_ANIM, "Creating animation bounds layer");
final SurfaceControl.Builder builder = makeAnimationLeash()
//给AnimationBoundsLayer设置父节点为Leash的父节点
//即把动画边界层的父节点设置为windowToken
.setParent(getAnimationLeashParent())
.setName(getSurfaceControl() + " - animation-bounds")
.setCallsite("ActivityRecord.createAnimationBoundsLayer");
final SurfaceControl boundsLayer = builder.build();
t.show(boundsLayer);
return boundsLayer;
}
这个方法其实主要就是做了两件事： 1.根据mAnimatingActivityRegistry的值判断，是否需要把有动画效果的Activity添加到列表中 2.根据mNeedsAnimationBoundsLayer的值判断，否需要创建一个动画边界层
createAnimationBoundsLayer就是创建了一个SurfaceControl。
getLastLayer()用于返回当前窗口的最高（或最后）层级。假设我们有一个窗口管理系统中，窗口的层级从0开始编号。当一个新窗口创建时，它可能被赋予层级0。然后，如果这个新窗口被另一个窗口覆盖，那么新窗口的层级可能会更新为1，依此类推。
通过使用AnimationBoundsLayer，可以定义一个矩形区域，该区域可以作为动画的边界。当动画开始时，它只在该定义的区域内显示，不会超出这个边界。AnimationBoundsLayer的主要作用是限制动画的显示区域，以确保动画不会影响到应用程序的其他部分。
将leash传给LocalAnimationAdapter，执行动画
mAnimation.startAnimation(mLeash, t, type, mInnerAnimationFinishedCallback);
mAnimation是AnimationAdapter接口的对象，调用其startAnimation方法，传递mLeash（动画）、t（事务）、type（动画类型）和mInnerAnimationFinishedCallback（回调函数）。
mAnimation的值是前面WindowContainer.startAnimation传递的anim，这个anim实际上就是WindowState.startAnimation中创建的LocalAnimationAdapter对象，因此接口AnimationAdapter的方法startAnimation在LocalAnimationAdapter中实现。
代码路径：frameworks/base/services/core/java/com/android/server/wm/LocalAnimationAdapter.java
@Override
public void startAnimation(SurfaceControl animationLeash, Transaction t,
@AnimationType int type, @NonNull OnAnimationFinishedCallback finishCallback) {
mAnimator.startAnimation(mSpec, animationLeash, t,
() -> finishCallback.onAnimationFinished(type, this));
}
-
mAnimator是SurfaceAnimationRunner对象，会根据这个WindowAnimationSpec对象的属性来创建和执行动画。 -
mSpec是WindowAnimationSpec对象，也就是窗口动画的各种属性和行为。 这两个参数都是在LocalAnimationAdapter构造方法中初始化的LocalAnimationAdapter(AnimationSpec spec, SurfaceAnimationRunner animator) { mSpec = spec; mAnimator = animator; }在前面说过的WindowState.startAnimation()流程中调用的
final AnimationAdapter adapter = new LocalAnimationAdapter( new WindowAnimationSpec(anim, mSurfacePosition, false /* canSkipFirstFrame */, 0 /* windowCornerRadius */), mWmService.mSurfaceAnimationRunner);WindowAnimationSpec构造方法对一下参数进行了初始化
public WindowAnimationSpec(Animation animation, Point position, boolean canSkipFirstFrame, float windowCornerRadius) { this(animation, position, null /* rootTaskBounds */, canSkipFirstFrame, ROOT_TASK_CLIP_NONE, false /* isAppAnimation */, windowCornerRadius); } public WindowAnimationSpec(Animation animation, Point position, Rect rootTaskBounds, boolean canSkipFirstFrame, int rootTaskClipMode, boolean isAppAnimation, float windowCornerRadius) { mAnimation = animation; if (position != null) { mPosition.set(position.x, position.y); } mWindowCornerRadius = windowCornerRadius; mCanSkipFirstFrame = canSkipFirstFrame; mIsAppAnimation = isAppAnimation; mRootTaskClipMode = rootTaskClipMode; if (rootTaskBounds != null) { mRootTaskBounds.set(rootTaskBounds); } }这里从代码中我们可以看到
mWindowCornerRadius的值是0，mRootTaskBounds的值是null，mRootTaskClipMode的值是ROOT_TASK_CLIP_NONE。 -
() -> finishCallback.onAnimationFinished(type, this))当动画完成时，这个函数会被调用，并执行finishCallback.onAnimationFinished(type, this)
这里LocalAnimationAdapter.startAnimation方法的作用实际上就是播放完动画后，通过回调函数移除动画，这里我们关注播放流程。
通过SurfaceAnimationRunner启动动画
SurfaceAnimationRunner.startAnimation() 代码路径：frameworks/base/services/core/java/com/android/server/wm/SurfaceAnimationRunner.java
void startAnimation(AnimationSpec a, SurfaceControl animationLeash, Transaction t,
Runnable finishCallback) {
synchronized (mLock) {
//创建RunningAnimation对象，把传递的参数赋值给RunningAnimation
final RunningAnimation runningAnim = new RunningAnimation(a, animationLeash,
finishCallback);
//判断一个窗口动画是否应用了扩展动画，通过查代码发现requiresEdgeExtension(a)的默认值为false
//requiresEdgeExtension(a)为true的情况涉及ExtendAnimation，这里我们不讨论
boolean requiresEdgeExtension = requiresEdgeExtension(a);
//requiresEdgeExtension为true
if (requiresEdgeExtension) {
......
}
//requiresEdgeExtension为false
if (!requiresEdgeExtension) {
//mPendingAnimations是一个ArrayMay
//将创建的runningAnim动画对象添加到mPreProcessingAnimations映射中，使用animationLeash作为键
mPendingAnimations.put(animationLeash, runningAnim);
//mAnimationStartDeferred判断动画是否延迟启动
//mPreProcessingAnimations.isEmpty()判断动画是否为空
if (!mAnimationStartDeferred && mPreProcessingAnimations.isEmpty()) {
//通过Choreographer请求Vsync信号，接收到Vsync信号回调this::startAnimations
//即使用postFrameCallback在下一帧绘制完成后回调this::startAnimations
mChoreographer.postFrameCallback(this::startAnimations);
}
// Some animations (e.g. move animations) require the initial transform to be
// applied immediately.
applyTransformation(runningAnim, t, 0 /* currentPlayTime */);
}
}
}
requiresEdgeExtension为true的情况涉及ExtendAnimation用于扩展动画效果。
这里我们只关注requiresEdgeExtension为false的情况，下面我们来说下这个方法中所涉及的关键代码
创建RunningAnimation对象
final RunningAnimation runningAnim = new RunningAnimation(a, animationLeash, finishCallback);
private static final class RunningAnimation {
final AnimationSpec mAnimSpec;
final SurfaceControl mLeash;
final Runnable mFinishCallback;
ValueAnimator mAnim;
@GuardedBy("mCancelLock")
private boolean mCancelled;
RunningAnimation(AnimationSpec animSpec, SurfaceControl leash, Runnable finishCallback) {
mAnimSpec = animSpec;
mLeash = leash;
mFinishCallback = finishCallback;
}
}
从代码中可以看出RunningAnimation只是存储前面传递的a(窗口动画的各种属性和行为)、animationLeash(动画)和finishCallback(回调函数)
动画的播放条件
if (!mAnimationStartDeferred && mPreProcessingAnimations.isEmpty())我们主要关注这个条件中的mAnimationStartDeferred变量，这个变量主要是用来控制动画的播放时机的。mPreProcessingAnimations是个ArrayMay，这个只在前面requiresEdgeExtension为true时逻辑中有涉及，这里不讨论。
在SurfaceAnimationRunner类中设置mAnimationStartDeferred的值的方法有两个，deferStartingAnimations()和continueStartingAnimations()
/**
* Defers starting of animations until {@link #continueStartingAnimations} is called. This
* method is NOT nestable.
*
* @see #continueStartingAnimations
*/
void deferStartingAnimations() {
synchronized (mLock) {
mAnimationStartDeferred = true;
}
}
/**
* Continues starting of animations.
*
* @see #deferStartingAnimations
*/
void continueStartingAnimations() {
synchronized (mLock) {
mAnimationStartDeferred = false;
if (!mPendingAnimations.isEmpty() && mPreProcessingAnimations.isEmpty()) {
mChoreographer.postFrameCallback(this::startAnimations);
}
}
}
这两个方法，是在前面窗口添加流程中handleAppTransitionReady()方法里调用
void handleAppTransitionReady() {
......
mService.mSurfaceAnimationRunner.deferStartingAnimations();
try {
......
} finally {
mService.mSurfaceAnimationRunner.continueStartingAnimations();
}
......
}
从代码中可以看出这个方法，最后通过调用continueStartingAnimations()，把mAnimationStartDeferred设置为了false
我们在结合前面startAnimation中的这段代码来看
mPendingAnimations.put(animationLeash, runningAnim);
if (!mAnimationStartDeferred && mPreProcessingAnimations.isEmpty()) {
mChoreographer.postFrameCallback(this::startAnimations);
}
可以推测出，deferStartingAnimations() 方法用来将动画的启动时间推迟到 continueStartingAnimations() 方法被调用。
这意味着，当你调用deferStartingAnimations() 后，所有新的动画不会立即开始，它们会被放入待处理列表（在 mPendingAnimations 中）。
continueStartingAnimations() 方法则用于恢复动画的启动。当这个方法被调用时，动画的启动不再被推迟，所有待处理的动画会开始播放。
这两个方法通常用于动画的复杂控制，例如，在数据加载或其他后台任务完成之前，你可能希望延迟动画的播放，直到这些任务完成。
简单来说，这两个方法的主要作用是控制何时开始播放动画。
启动动画并监听动画的播放和结束
mChoreographer.postFrameCallback(this::startAnimations);
通过Choreographer的postFrameCallback方法在下一帧绘制完成后回调this::startAnimations，其实就是通过请求和接收 Vsync 信号播放动画。
实际调用的就是SurfaceAnimationRunner中的startAnimations方法
private void startAnimations(long frameTimeNanos) {
synchronized (mLock) {
if (!mPreProcessingAnimations.isEmpty()) {
// We only want to start running animations once all mPreProcessingAnimations have
// been processed to ensure preprocessed animations start in sync.
// NOTE: This means we might delay running animations that require preprocessing if
// new animations that also require preprocessing are requested before the previous
// ones have finished (see b/227449117).
return;
}
//启动所有待处理的动画
startPendingAnimationsLocked();
}
//用于设置电源管理器的功率增强
mPowerManagerInternal.setPowerBoost(Boost.INTERACTION, 0);
}
mPreProcessingAnimations是个ArrayMay，这个只在前面requiresEdgeExtension为true时逻辑中有涉及，这里不讨论。
这个方法的作用是：当所有预处理的动画都处理完毕后，它会启动所有待处理的动画。同时，它还设置了一个电源管理器的功率增强。
这里我们主要关注startPendingAnimationsLocked();
@GuardedBy("mLock")
private void startPendingAnimationsLocked() {
for (int i = mPendingAnimations.size() - 1; i >= 0; i--) {
//开启动画列表中的每个动画
startAnimationLocked(mPendingAnimations.valueAt(i));
}
//清理动画列表
mPendingAnimations.clear();
}
@GuardedBy("mLock")
private void startAnimationLocked(RunningAnimation a) {
//创建了一个ValueAnimator（属性动画）
final ValueAnimator anim = mAnimatorFactory.makeAnimator();
// Animation length is already expected to be scaled.
anim.overrideDurationScale(1.0f);//设置动画的持续时间比例为1.0，就是把动画将按照其原始速度运行。
anim.setDuration(a.mAnimSpec.getDuration());//设置动画的持续时间为a.mAnimSpec的持续时间。
// 为动画（anim）添加一个更新监听器。当动画的属性值发生变化时，会触发这个监听器的回调函数。
anim.addUpdateListener(animation -> {
//使用mCancelLock对象作为锁，确保同一时间只有一个线程能够执行以下代码块，避免并发访问和修改数据造成的问题。
synchronized (mCancelLock) {
//检查a对象的mCancelled属性，如果mCancelled为false，表示动画没有被取消，则继续执行下面的代码。
if (!a.mCancelled) {
final long duration = anim.getDuration();//获取动画的持续时间。
long currentPlayTime = anim.getCurrentPlayTime();//获取动画当前的播放时间。
//如果当前播放时间超过了持续时间，将当前播放时间设置为持续时间。
if (currentPlayTime > duration) {
currentPlayTime = duration;
}
//根据动画的当前时间点获取相应的变换效果，并将这些效果应用到指定的Surface对象（leash图层）上，包括位置、透明度、裁剪和圆角等。
applyTransformation(a, mFrameTransaction, currentPlayTime);
}
}
// Transaction will be applied in the commit phase.
//执行下一帧动画
scheduleApplyTransaction();
});
//为anim添加一个监听器。监听器是AnimatorListenerAdapter的一个实例，需要重写onAnimationStart和onAnimationEnd两个方法作为动画开始和结束的回调。
anim.addListener(new AnimatorListenerAdapter() {
//当动画开始播放时，这个方法会被调用。
@Override
public void onAnimationStart(Animator animation) {
synchronized (mCancelLock) {
if (!a.mCancelled) {
// TODO: change this back to use show instead of alpha when b/138459974 is
// fixed.
//设置a.mLeash的透明度为1（完全不透明）。
mFrameTransaction.setAlpha(a.mLeash, 1);
}
}
}
//当动画结束时，这个方法会被调用。
@Override
public void onAnimationEnd(Animator animation) {
synchronized (mLock) {
//从mRunningAnimations这个映射（或字典）中移除与a.mLeash相关的动画。
mRunningAnimations.remove(a.mLeash);
synchronized (mCancelLock) {
if (!a.mCancelled) {
// Post on other thread that we can push final state without jank.
//调用回调函数
mAnimationThreadHandler.post(a.mFinishCallback);
}
}
}
}
});
//将当前创建的ValueAnimator赋值给RunningAnimation中的ValueAnimator
a.mAnim = anim;
//将动画与相关的对象（如动画的状态、回调等）添加到mRunningAnimations这个映射中
//键为a.mLeash(leash图层)，值为RunningAnimation对象
mRunningAnimations.put(a.mLeash, a);
//开始动画
anim.start();
//判断是否可以跳过第一帧
if (a.mAnimSpec.canSkipFirstFrame()) {
// If we can skip the first frame, we start one frame later.
//如果我们可以跳过第一帧，我们将在一帧之后开始
//当前播放时间设置为Choreographer的帧间隔纳秒值除以毫秒值
anim.setCurrentPlayTime(mChoreographer.getFrameIntervalNanos() / NANOS_PER_MS);
}
// Immediately start the animation by manually applying an animation frame. Otherwise, the
// start time would only be set in the next frame, leading to a delay.
//执行一帧动画
anim.doAnimationFrame(mChoreographer.getFrameTime());
}
这个方法的整体流程就是
- 创建
ValueAnimator对象anim，设置基本属性和监听器 - 将当前动画添加到
mRunningAnimations列表中（后续移除动画逻辑中，取消动画流程用到） anim.start()播放动画，先执行anim.addListener中的onAnimationStart。- 通过
anim.doAnimationFrame(mChoreographer.getFrameTime())播放一帧动画。 - 之后
anim.addUpdateListener监听到动画属性发生变化，调用applyTransformation根据动画的当前时间点获取相应的变换效果，再使用scheduleApplyTransaction调用下一帧动画。 - 最后动画播放结束时，执行
anim.addListener中的onAnimationEnd，通过mAnimationThreadHandler.post(a.mFinishCallback);执行回调函数收尾。
我们来看看这个代码中的一些关键方法。
-
applyTransformation(a, mFrameTransaction, currentPlayTime);private void applyTransformation(RunningAnimation a, Transaction t, long currentPlayTime) { a.mAnimSpec.apply(t, a.mLeash, currentPlayTime); }a.mLeash就是leash图层，这个mLeash和mAnimSpec是前面SurfaceAnimationRunner.startAnimation方法中创建RunningAnimation时保存的。mAnimSpec是AnimationSpec接口对象，apply()方法是在WindowAnimationSpec实现的，把leash图层传递了过去。 代码路径：frameworks/base/services/core/java/com/android/server/wm/WindowAnimationSpec.java@Override public void apply(Transaction t, SurfaceControl leash, long currentPlayTime) { //从线程局部变量mThreadLocalTmps中获取一个TmpValues对象，并将其存储在局部变量tmp中 final TmpValues tmp = mThreadLocalTmps.get(); //清除tmp.transformation中的所有变换 tmp.transformation.clear(); //根据当前时间戳获取一个动画变换，并将其存储在tmp.transformation中 mAnimation.getTransformation(currentPlayTime, tmp.transformation); //对动画变换的矩阵进行平移 tmp.transformation.getMatrix().postTranslate(mPosition.x, mPosition.y); //使用获取的矩阵设置界面元素的变换 t.setMatrix(leash, tmp.transformation.getMatrix(), tmp.floats); //设置界面元素的透明度 t.setAlpha(leash, tmp.transformation.getAlpha()); boolean cropSet = false; //ROOT_TASK_CLIP_NONE用来表示不进行任何剪裁的 if (mRootTaskClipMode == ROOT_TASK_CLIP_NONE) { if (tmp.transformation.hasClipRect()) {//检查tmp.transformation是否有剪裁矩形（ClipRect） //设置窗口的剪裁区域并标记cropSet为true final Rect clipRect = tmp.transformation.getClipRect(); accountForExtension(tmp.transformation, clipRect); t.setWindowCrop(leash, clipRect); cropSet = true; } } else { //设置一个临时矩形，mRootTaskBounds在WindowAnimationSpec构造方法中初始化 mTmpRect.set(mRootTaskBounds); if (tmp.transformation.hasClipRect()) {//检查tmp.transformation是否有剪裁矩形 //取临时矩形和剪裁矩形的交集，形成新矩阵存储至mTmpRect mTmpRect.intersect(tmp.transformation.getClipRect()); } //设置窗口的剪裁区域并标记cropSet为true accountForExtension(tmp.transformation, mTmpRect); t.setWindowCrop(leash, mTmpRect); cropSet = true; } // We can only apply rounded corner if a crop is set, as otherwise the value is meaningless, // since it doesn't have anything it's relative to. //如果设置了剪裁（由之前的cropSet标记），并且动画有圆角设置，且窗口的圆角半径大于0 if (cropSet && mAnimation.hasRoundedCorners() && mWindowCornerRadius > 0) { //则设置界面元素的圆角 t.setCornerRadius(leash, mWindowCornerRadius); }这个方法的作用是根据给定的动画（leash）和变换信息更新界面元素的属性，包括其位置、透明度、剪裁和圆角。
-
scheduleApplyTransaction()private void scheduleApplyTransaction() { if (!mApplyScheduled) { mChoreographer.postCallback(CALLBACK_TRAVERSAL, mApplyTransactionRunnable, null /* token */); mApplyScheduled = true; } }通过标志位
mApplyScheduled判断是否调用mChoreographer对象的postCallback方法，这个方法用于在UI线程中安排一个回调。mApplyTransactionRunnable这是一个Runnable对象，它定义了当回调被触发时要执行的任务。之后把标志位mApplyScheduled置为true，表示事务已经被调度。 这个mApplyTransactionRunnable其实就是SurfaceAnimationRunner中定义的private final Runnable mApplyTransactionRunnable = this::applyTransaction; private void applyTransaction() { //将当前的事务设置为动画事务 mFrameTransaction.setAnimationTransaction(); //调用了mChoreographer对象的getVsyncId方法来获取vsync的ID， //使用这个ID来设置mFrameTransaction的帧时间线vsync。 //这是为了确保事务在正确的vsync时间点被应用。 mFrameTransaction.setFrameTimelineVsync(mChoreographer.getVsyncId()); //提交之前设置的事务。 mFrameTransaction.apply(); //将mApplyScheduled标志位设置为false。 mApplyScheduled = false; } -
mAnimationThreadHandler.post(a.mFinishCallback);这个a.mFinishCallback，实际上就是前面LocalAnimationAdapter.startAnimation方法中传递的() -> finishCallback.onAnimationFinished(type, this)，调用这个函数开始动画的结束流程，具体看后续的移除流程。
立即应用一次动画变换
applyTransformation(runningAnim, t, 0 /* currentPlayTime */);
同样是调用到了WindowAnimationSpec.apply方法
对当前动画（runningAnim）应用一个变换（可能是缩放、旋转或平移等，0是当前的播放时间。这个方法是立即应用初始变换，为了让动画可以立即看到效果。
通过WindowAnimator协调动画和窗口的显示
我们回到WindowState.startAnimation()方法中的最后调用了commitPendingTransaction(); 调用到了WindowContainer的commitPendingTransaction() 代码路径：frameworks/base/services/core/java/com/android/server/wm/WindowContainer.java
public void commitPendingTransaction() {
scheduleAnimation();
}
/**
* Trigger a call to prepareSurfaces from the animation thread, such that pending transactions
* will be applied.
*/
void scheduleAnimation() {
mWmService.scheduleAnimationLocked();
}
代码路径：frameworks/base/services/core/java/com/android/server/wm/WindowManagerService.java
void scheduleAnimationLocked() {
mAnimator.scheduleAnimation();
}
最终调用到了WindowAnimator.scheduleAnimation() 代码路径：frameworks/base/services/core/java/com/android/server/wm/WindowAnimator.java
void scheduleAnimation() {
if (!mAnimationFrameCallbackScheduled) {
//mAnimationFrameCallbackScheduled 设置为 true，表示动画帧回调已经安排
mAnimationFrameCallbackScheduled = true;
//每一帧被绘制时，回调mAnimationFrameCallback
mChoreographer.postFrameCallback(mAnimationFrameCallback);
}
}
这个方法的主要作用是确保动画帧回调被正确地安排，以便在每一帧绘制时执行，可以确保动画在每一帧都被调用，从而平滑地更新和显示动画。
WindowAnimator构造方法
mAnimationFrameCallback是在WindowAnimator构造方法中初始化的，而WindowAnimator构造方法是在WindowManagerService构造方法中初始化的
WindowAnimator(final WindowManagerService service) {
mService = service;
mContext = service.mContext;
mPolicy = service.mPolicy;
mTransaction = service.mTransactionFactory.get();
//使用runWithScissors方法，确保Runnable对象在正确的线程上执行，并提供了超时机制来处理长时间运行的操作
//创建一个Choreographer实例，并赋值给mChoreographer,处理动画和渲染更新
service.mAnimationHandler.runWithScissors(
() -> mChoreographer = Choreographer.getSfInstance(), 0 /* timeout */);
//实现Choreographer.FrameCallback接口的doFrame方法
//入参为frameTimeNs 表示当前帧的时间戳，以纳秒为单位
mAnimationFrameCallback = frameTimeNs -> {
synchronized (mService.mGlobalLock) {
//mAnimationFrameCallbackScheduled设置为false，表示该回调不再被安排
mAnimationFrameCallbackScheduled = false;
//从Choreographer对象中获取当前垂直同步（VSync）的ID
final long vsyncId = mChoreographer.getVsyncId();
//执行实际的动画逻辑
animate(frameTimeNs, vsyncId);
//mNotifyWhenNoAnimation：表示在没有动画时，是否通知某些东西
//mLastRootAnimating：表示当前是否有正在进行的顶层（root层）动画
//即!mLastRootAnimating表示没有正在进行的顶层动画，这个在animate方法中会赋值
if (mNotifyWhenNoAnimation && !mLastRootAnimating) {
//唤醒所有等待在mService.mGlobalLock上的线程
mService.mGlobalLock.notifyAll();
}
}
};
}
执行实际的动画逻辑
animate(frameTimeNs, vsyncId);
private void animate(long frameTimeNs, long vsyncId) {
if (!mInitialized) {
return;
}
// Schedule next frame already such that back-pressure happens continuously.
//调用下一帧动画
scheduleAnimation();
//获取RootWindowContainer根容器
final RootWindowContainer root = mService.mRoot;
//更新当前时间为给定的frameTimeNs除以毫秒TimeUtils.NANOS_PER_MS
mCurrentTime = frameTimeNs / TimeUtils.NANOS_PER_MS;
//运行窗口更新一个标志位
mBulkUpdateParams = 0;
//表示显示方向的更新是否完成
root.mOrientationChangeComplete = true;
if (DEBUG_WINDOW_TRACE) {
Slog.i(TAG, "!!! animate: entry time=" + mCurrentTime);
}
ProtoLog.i(WM_SHOW_TRANSACTIONS, ">>> OPEN TRANSACTION animate");
//开启surface事务
mService.openSurfaceTransaction();
try {
// Remove all deferred displays, tasks, and activities.
//处理所有延迟移除的一些容器
root.handleCompleteDeferredRemoval();
//创建accessibilityController
final AccessibilityController accessibilityController =
mService.mAccessibilityController;
//更新每个显示内容的窗口
final int numDisplays = mDisplayContentsAnimators.size();
for (int i = 0; i < numDisplays; i++) {
final int displayId = mDisplayContentsAnimators.keyAt(i);
final DisplayContent dc = root.getDisplayContent(displayId);
// Update animations of all applications, including those associated with
// exiting/removed apps.
//实际就是调用了WindowContainer中的forAllWindows(mUpdateWindowsForAnimator, true /* traverseTopToBottom */);
//该方法根据traverseTopToBottom决定遍历的顺序，来对所有的容器执行callback回调函数。
dc.updateWindowsForAnimator();
//显示Surface
dc.prepareSurfaces();
}
for (int i = 0; i < numDisplays; i++) {
final int displayId = mDisplayContentsAnimators.keyAt(i);
final DisplayContent dc = root.getDisplayContent(displayId);
//检查App中的所有窗口是否都已绘制，并在需要时显示它们。
dc.checkAppWindowsReadyToShow();
//如果accessibilityController有回调，则绘制放大的区域边界。
if (accessibilityController.hasCallbacks()) {
accessibilityController.drawMagnifiedRegionBorderIfNeeded(displayId,
mTransaction);
}
}
//取消当前的动画
//就是通过mChoreographer移除mAnimationFrameCallback
cancelAnimation();
//绘制水印
if (mService.mWatermark != null) {
mService.mWatermark.drawIfNeeded();
}
} catch (RuntimeException e) {
Slog.wtf(TAG, "Unhandled exception in Window Manager", e);
}
//检查根窗口容器是否有待处理的布局更改，特别是与壁纸相关的更改
final boolean hasPendingLayoutChanges = root.hasPendingLayoutChanges(this);
//方法的开头已经将mBulkUpdateParams置为0，root.mOrientationChangeComplete设置为true
//root.copyAnimToLayoutParams() 根据当前的系统状态（如屏幕方向更改、窗口冻结和壁纸动作）来检查是否需要更新状态。
final boolean doRequest = (mBulkUpdateParams != 0 || root.mOrientationChangeComplete)
&& root.copyAnimToLayoutParams();
//满足hasPendingLayoutChanges和doRequest之一，就需要重新请求布局
if (hasPendingLayoutChanges || doRequest) {
//requestTraversal()是属于WMS.relayoutWindow中的流程
mService.mWindowPlacerLocked.requestTraversal();
}
//检查根窗口是否正在进行动画
final boolean rootAnimating = root.isAnimating(TRANSITION | CHILDREN /* flags */,
ANIMATION_TYPE_ALL /* typesToCheck */);
//如果根窗口正在进行动画，并且之前没有进行过动画
if (rootAnimating && !mLastRootAnimating) {
Trace.asyncTraceBegin(Trace.TRACE_TAG_WINDOW_MANAGER, "animating", 0);
}
//如果根窗口不再进行动画，并且之前正在进行动画
if (!rootAnimating && mLastRootAnimating) {
mService.mWindowPlacerLocked.requestTraversal();
Trace.asyncTraceEnd(Trace.TRACE_TAG_WINDOW_MANAGER, "animating", 0);
}
//当前动画进行状态变为，上一次动画进行状态，以便下次使用
mLastRootAnimating = rootAnimating;
//判断TRANSITION 当前窗口 和 CHILDREN 当前窗口的子节点的
//ANIMATION_TYPE_APP_TRANSITION 应用切换、
//ANIMATION_TYPE_SCREEN_ROTATION 屏幕旋转和
//ANIMATION_TYPE_RECENTS 最近任务
//等这些动画类型是否正在进行
final boolean runningExpensiveAnimations =
root.isAnimating(TRANSITION | CHILDREN /* flags */,
ANIMATION_TYPE_APP_TRANSITION | ANIMATION_TYPE_SCREEN_ROTATION
| ANIMATION_TYPE_RECENTS /* typesToCheck */);
//mRunningExpensiveAnimations,表示上一次的RunningExpensiveAnimations的值，
//如果runningExpensiveAnimations为true，
//并且mRunningExpensiveAnimations为false，
//则暂停任务快照的持久化并设置早期的唤醒开始
if (runningExpensiveAnimations && !mRunningExpensiveAnimations) {
// Usually app transitions put quite a load onto the system already (with all the things
// happening in app), so pause task snapshot persisting to not increase the load.
mService.mTaskSnapshotController.setPersisterPaused(true);
mTransaction.setEarlyWakeupStart();
//如果runningExpensiveAnimations为false，
//并且mRunningExpensiveAnimations为true，
//则恢复任务快照的持久化和设置早期的唤醒结束
} else if (!runningExpensiveAnimations && mRunningExpensiveAnimations) {
mService.mTaskSnapshotController.setPersisterPaused(false);
mTransaction.setEarlyWakeupEnd();
}
//把当前的runningExpensiveAnimations赋值给mRunningExpensiveAnimations
//以便下次使用
mRunningExpensiveAnimations = runningExpensiveAnimations;
//将当前事务合并到全局事务中
SurfaceControl.mergeToGlobalTransaction(mTransaction);
//关闭当前的事务
mService.closeSurfaceTransaction("WindowAnimator");
ProtoLog.i(WM_SHOW_TRANSACTIONS, "<<< CLOSE TRANSACTION animate");
//如果标记为需要移除被替换的窗口
//则从根窗口容器中移除这些窗口，并重置该标记
if (mRemoveReplacedWindows) {
root.removeReplacedWindows();
mRemoveReplacedWindows = false;
}
//分发和处理待处理事件的作用。
//这个方法根据事件的类型（如任务出现、任务消失、任务信息改变等）来调用相应的处理方法。
mService.mAtmService.mTaskOrganizerController.dispatchPendingEvents();
//执行在PrepareSurfaces后需要执行的一些任务
executeAfterPrepareSurfacesRunnables();
if (DEBUG_WINDOW_TRACE) {
Slog.i(TAG, "!!! animate: exit"
+ " mBulkUpdateParams=" + Integer.toHexString(mBulkUpdateParams)
+ " hasPendingLayoutChanges=" + hasPendingLayoutChanges);
}
}
