前言

今天，为大家带来的内容是Shader赏析——大珠小珠落玉盘。赏析赏析，正如其字面意思，首先，我们先欣赏一下其画面吧~

这幅画面可谓是精美绝伦，我看到其的一瞬，我就联想到了琵琶行中的著名词句：嘈嘈切切错杂弹，大珠小珠落玉盘。（此处应有叮叮咚咚的bgm，笑）

从技术上讲，这是一个典型的3D场景的Shader，其中运用的知识主要是相机的设置、光线与几何体相交、光照计算、弹跳以及一些基本的随机（哈希）函数等，接下来，让我们深入的对其源代码进行剖析。

代码分析

主函数

分析一篇源代码的时候，我们需要先厘清其主要的脉络，剔除那些花里胡哨的东西。我首先将主函数mainImage中的代码简化如下：

 void mainImage(out vec4 fragColor, in vec2 fragCoord) {
     vec2 uv = (fragCoord.xy / iResolution.xy) - 0.5;
     uv.y *= iResolution.y / iResolution.x;
 ​
     time = iTime * 0.2;
     vec3 pos = vec3(0., 1.0, -10.);
 ​
     CameraSetup(uv, pos, vec3(0.), 0.5);
 ​
     fragColor = Stars(cam.ray);
     fragColor += Ground(cam.ray);
     fragColor.a = 1.0;
 }

前2行代码是经典的将uv坐标归一化的操作。此时uv坐标的范围是-0.5~0.5之间。

第5行计算全局变量time的值，用于动画效果，如果不计算time，那么画面将退化为静止图片。

第8行计算摄像机的位置，详细的计算方式，可以参考我们前面的文章Shader从入门到放弃（六）—— 在ShaderToy中搭建3D场景 - 掘金 (juejin.cn)

第10行计算每个弹跳小球的位置及颜色。

第11行计算地板的光照

此Shader中设置相机部分的代码我们今天就略过了，如果还有读者对其不熟悉，可以参考此Shader从入门到放弃（六）—— 在ShaderToy中搭建3D场景 - 掘金 (juejin.cn)文章最主要的部分就在Stars于 Ground这两部分函数中了。现在让我们进入其中一探究竟！

Stars函数

该函数如下：

 vec4 Stars(ray r) {
     vec4 col = vec4(0.);
 ​
     float s = 0.;
     for(int i = 0; i < NUM_STARS; i++) {
         s++;
         col += Star(r, Noise101(s));
     }
 ​
     return col;
 }

该函数看起来也是一个比较简单的循环，NUM_STARS是一个宏，因为在GLSL低版本中不允许在循环中使用变量作为判断条件。所以此处使用了宏来代替变量

Noise101表示接受1个浮点数作为参数，产生另一个随机的浮点数输出。我们看一下其实现：

 float Noise101(float x) {
     return fract(sin(x) * 5346.1764);
 }

该函数实际上并没有特定的实现方式，只要你能保证你产生的数是随机的就行，你可以将函数中的常数53467.1764改成任意的值，这取决于你的喜好，其中的sin(x)也可以变为cos函数等，甚至也不一定是用fract函数包裹。这只是为了方便我们控制其输出值的范围和后续计算罢了。

我们需要关注的重点在于for循环中的 Star函数。

Star函数

 vec4 Star(ray r, float seed) {
     vec4 noise = Noise4(vec4(seed, seed + 1., seed + 2., seed + 3.));
 ​
     float t = fract(time * 0.1 + seed) * 2.;
 ​
     float fade = smoothstep(2., 0.5, t);        // fade out;
     vec4 col = mix(COOLCOLOR, HOTCOLOR, fade); // vary color with size
     float size = STARSIZE + seed * 0.03;                    // random variation in size
     size *= fade;
 ​
     float b = BounceNorm(t, 0.4 + seed * 0.1) * 7.;
     b += size;
 ​
     vec3 sparkPos = vec3(noise.x * 10., b, noise.y * 10.);
     vec3 closestPoint = ClosestPoint(r, sparkPos);
 ​
     float dist = DistSqr(closestPoint, sparkPos) / (size * size);
     float brightness = 1. / dist;
     col *= brightness;
 ​
     return col;
 }

该函数接受2个参数，参数1是ray类型，参数2是一个浮点数seed表示随机种子，随机种子的不同会生成不同的随机数。首先我们根据Noise4函数来产生另一个4维向量，其实现原理与Noise101类似。我们可以使用该函数来产生随机的位置。

第4行，为每一个Star都设置了不同的时间轴，这样看起来更加的自然，否则每个星星都会从相同的位置落下，看起来就比较怪异。读者可以自行将第4行修改为float t = fract(time)试试看是什么效果。

第6行的作用是为了设置可见范围，从第4行代码可以看出，t的范围是02之间，则smoothstep(2., 0.5, t)表示的含义为：当t < 0.5时，星星为完全可见状态，t处于0.52之间时，则开始渐隐，时间大于2时，则完全不可见。

image-20240506130651972

第7~9行则是根据fade变量来设置星星的参数，比如大小size，颜色col。

第11~12行是计算当前星星的位置，因为我们的星星是有弹跳效果的，我们通过BounceNormal函数来计算当前星星的高度，该函数的原理我们在下面进行讲解。

第14行则是设置了星星的位置，这个不多说

第15~17行计算当前相机发出的射线距离此位置最近的距离。我们简单的阐述一下其原理

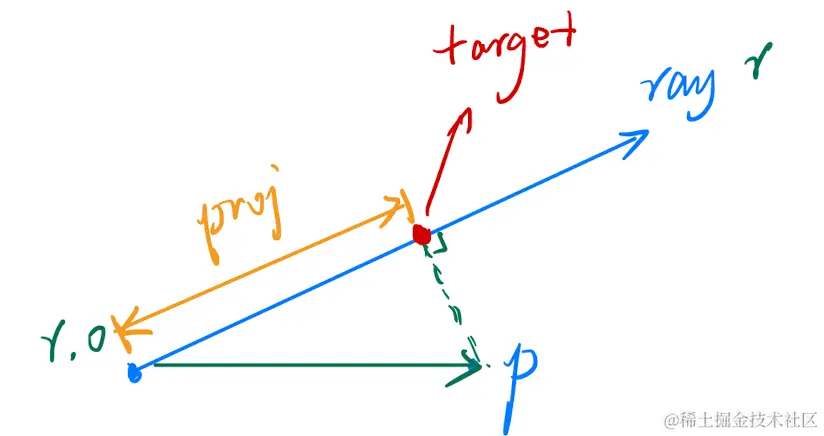

image-20240506132124486

如上图所示，从相机发出一条射线ray r，其原点为r.o，我们需要计算射线上距离点p最近的点，该点相当于经过点p向射线r作垂线。我们可以先计算出r.o到点p形成的向量到射线r上的投影的距离proj，再沿着射线的方向r.d行进proj的长度，即为该点。代码如下：

 vec3 ClosestPoint(ray r, vec3 p) {
     // returns the closest point on ray r to point p
     return r.o + max(0., dot(p - r.o, r.d)) * r.d;
 }

max(0, dot(p - r.o), r.d)就是计算的投影长度proj，再从r.o出发，沿着r.d的方向前行proj的距离即可求得该点。

后续则是根据距离计算此像素点的亮度，最终返回其值。

BounceNormal

接下来，我们阐述一下BounceNormal的具体原理。BounceNormal函数接受2个参数，

  • float t表示时间，时间需要经过归一化处理，0表示小球开始落下的起点，1表示小球终止弹跳的重点。`
  • float decay表示每次弹跳后，小球衰减的高度，其值为0~1之间

我们先摆出代码：

 float BounceNorm(float t, float decay) {
     float height = 1.;
     float heights[NUM_ARCS];
     heights[0] = 1.;
     float halfDurations[NUM_ARCS];
     halfDurations[0] = 1.;
     float halfDuration = 0.0;
     for(int i = 1; i < NUM_ARCS; i++) {         // calculate the heights and durations of each bounc
         height *= decay;
         heights[i] = height;
         halfDurations[i] = sqrt(height);
         halfDuration += halfDurations[i];
     }
     t *= halfDuration * 2. + halfDurations[0];                      // normalize time
 ​
     float y = 1. - t * t;
 ​
     for(int i = 1; i < NUM_ARCS; i++) {
         t -= halfDurations[i - 1] + halfDurations[i];
         y = max(y, heights[i] - t * t);
     }
 ​
     return saturate(y);
 }

代码中的 NUM_ARCS也是一个宏，NUM_ARCS === NUM_BOUNCE + 1，NUM_BOUNCE表示小球弹跳的总次数，为什么要加1呢？且看后面的分析。

代码的2~7行都是在进行初始化的工作，heights[0]表示小球的初始高度是1。 halfDurations[0] = 1.表示初始下落需要1s的时间，为了方便起见我们姑且在这里将时间单位称呼为”秒(s)“。

第8~13行，是进行预计算，预计算每次弹跳后的高度和所需要花费的时间。假设小球反弹3次，decay = 0.8那么其中的数组的值分别是：

0123
Heights10.80.640.512
HaflDurations10.89440.80.7155
累加时间00.89441.69442.4099

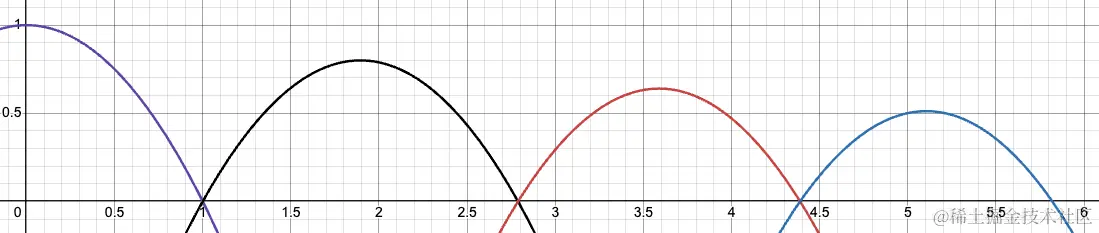

其弹跳过程可视化如下：

image-20240506142233180

容我解释一下for循环中各个变量的含义

height表示每次弹跳时的最大高度，decay是一个衰减因子，每次弹跳后都需要用height乘以decay

halfDurations数组则表示每次弹跳所花费时间的一半，为什么是sqrt(height)来计算，你可以理解为是根据自由下落公式t=2hgt = \sqrt{\frac{2h}{g}}得来，只不过去掉了常数项2与g。

halfDuration，注意，这里不是数组的halfDurations！！！编程需要一点视力！！！我们在for循环中每次都累加这个时间，是为了方便后面计算弹跳一共花了多少时间！！！！

循环结束后，第14行紧接着就计算了弹跳一共花了多少时间，由于第一次下落只下落了一半，所以我们的halfDuration的初始值为0，在后面讲其他弹跳次数花费的时间乘以2了之后再把第一次弹跳的时间加上。这个细节值得我们注意。然后再将其与时间t相乘，假设弹跳花费的总时间为T，那么这行代码则是将t从 01的区间，变换到了0T的区间范围了。

第18行后的for循环则是根据时间t来计算，分别计算每个区间中，t对应的高度值并求其最大值。

第19行可能理解起来比较费劲，还是以上方的弹跳可视化过程为例，我们可以将这4次弹跳过程看成是4个函数。

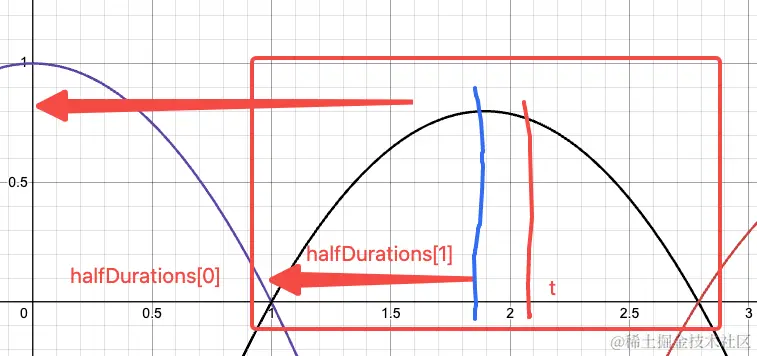

image-20240506144313142

假设，我们现在求第1次反弹后小球的位置，也就是图中黑色曲线的函数。t -=halfDurations[i - 1] + halfDurations[i]的意思就是将黑色的这段函数向左移动halfDurations[i - 1] + halfDurations[i]的距离，这样，我们可以方便的通过y = max(y, heights[i] - t * t);求其值！ 此处的代码请读者细细体会。

最后返回时使用了saturate函数，该函数的作用是将值限定在0~1的范围内，类似于固定参数的clamp函数。

Ground

最后，就是Ground函数了，在该函数中，我们依然是使用了for循环来计算每个星星对于当前像素点的光照贡献。为了简单我们只计算漫反射光照即可了。代码如下：

 vec4 Ground(ray r) {
     vec4 ground = vec4(0.);
 ​
     if(r.d.y > 0.)
         return ground;
 ​
     vec3 I = IntersectPlane(r);     // eye-ray ground intersection point
 ​
     for(int i = 0; i < NUM_STARS; i++) {
         vec4 star = CalcStarPos(i);
 ​
         vec3 L = star.xyz - I;
         float dist = length(L);
         L /= dist;
 ​
         float lambert = saturate(dot(L, up));
         float light = lambert / pow(dist, 1.);
 ​
         vec4 col = mix(COOLCOLOR, MIDCOLOR, star.w); // vary color with size
         vec4 diffuseLight = vec4(light) * 0.1 * col;
 ​
         ground += diffuseLight;
     }
 ​
     return ground;
 }

该函数已经假设了地板的位置位于vec3(0, 0, 0)，法线方向为vec3(0, 1, 0)。

第7行求解了射线与地板的交点I

随后，使用一个for循环计算所有星星对该地板的光照贡献。注意其中 CalcStarPos的计算逻辑应与Star函数中的计算逻辑保持一致！

光照模型我们则使用了 lambert光照模型。（可以参考此文章WebGL实战篇（九）—— 光照Ⅰ - 掘金 (juejin.cn)）

总结

至此，该shader的重要函数基本就告一段落了。文中可能涉及到未介绍到的代码，如果你扔对此有疑惑，请在评论区留下你的问题。

该shader中比较复杂的部分当属小球弹跳的逻辑了，其余的知识应该在之前的文章中都有所涉及，如果你已经遗忘了相关的知识，可以及时回顾这些历史文章。
