iOS-底层原理 06: cls 与类的关联原理

Harmony_haitao
74 阅读9分钟

​

联合体（union）

构造数据类型的方式有以下两种：

  • 结构体（struct）
  • 联合体（union，也称为共用体）

结构体

结构体是指把不同的数据组合成一个整体，其变量是共存的，变量不管是否使用，都会分配内存。

  • 缺点：所有属性都分配内存，比较浪费内存，假设有4个int成员，一共分配了16字节的内存，但是在使用时，你只使用了4字节，剩余的12字节就是属于内存的浪费
  • 优点：存储容量较大，包容性强，且成员之间不会相互影响

联合体

联合体也是由不同的数据类型组成，但其变量是互斥的，所有的成员共占一段内存。而且共用体采用了内存覆盖技术，同一时刻只能保存一个成员的值，如果对新的成员赋值，就会将原来成员的值覆盖掉

  • 缺点：包容性弱
  • 优点：所有成员共用一段内存，使内存的使用更为精细灵活，同时也节省了内存空间

两者的区别

  • 内存占用情况

    • 结构体的各个成员会占用不同的内存，互相之间没有影响
    • 共用体的所有成员占用同一段内存，修改一个成员会影响其余所有成员

  • 内存分配大小

    • 结构体内存 >= 所有成员占用的内存总和（成员之间可能会有缝隙,内存对齐）
    • 共用体占用的内存等于最大的成员占用的内存

isa的类型 isa_t

以下是isa指针的类型isa_t的定义，从定义中可以看出是通过联合体（union）定义的。

union isa_t { //联合体
    isa_t() { }
    isa_t(uintptr_t value) : bits(value) { }
    //提供了cls 和 bits ，两者是互斥关系
    Class cls;
    uintptr_t bits;
#if defined(ISA_BITFIELD)
    struct {
        ISA_BITFIELD;  // defined in isa.h
    };
#endif
};

isa_t类型使用联合体的原因也是基于内存优化的考虑，这里的内存优化是指在isa指针中通过char + 位域（即二进制中每一位均可表示不同的信息）的原理实现。通常来说，isa指针占用的内存大小是8字节，即64位，已经足够存储很多的信息了，这样可以极大的节省内存，以提高性能

从isa_t的定义中可以看出：

  • 提供了两个成员，cls 和 bits，由联合体的定义所知，这两个成员是互斥的，也就意味着，当初始化isa指针时，有两种初始化方式

    • 通过cls初始化，bits无默认值
    • 通过bits初始化，cls无默认值

  • 还提供了一个结构体定义的位域，用于存储类信息及其他信息，结构体的成员ISA_BITFIELD，这是一个宏定义，有两个版本 __arm64__（对应ios 移动端，包括__LP64__） 和 __x86_64__（对应macOS），以下是它们的一些宏定义，如下图所示

  • 位域的宏定义

    • nonpointer有两个值，表示自定义的类等，占1位

      • 0：纯isa指针(否为pointer)
      • 1：不只是类对象地址，isa中包含了类信息、对象的引用计数等

    • has_assoc表示关联对象标志位，占1位

      • 0：没有关联对象
      • 1：存在关联对象

    • has_cxx_dtor 表示该对象是否有C++/OC的析构器（类似于dealloc），占1位

      • 如果有析构函数，则需要做析构逻辑
      • 如果没有，则可以更快的释放对象

    • shiftcls表示存储类的指针的值（类的地址）， 即类信息

      • arm64中占 33位，开启指针优化的情况下，在arm64架构中有33位用来存储类指针
      • x86_64中占 44位

    • magic 用于调试器判断当前对象是真的对象 还是 没有初始化的空间，占6位

    • weakly_refrenced是 指对象是否被指向 或者 曾经指向一个ARC的弱变量

      • 没有弱引用的对象可以更快释放

    • deallocating 标志对象是是否正在释放内存

    • has_sidetable_rc表示 当对象引用计数大于10时，则需要借用该变量存储进位

    • extra_rc（额外的引用计数） ,表示该对象的引用计数值，实际上是引用计数值减1

      • 如果对象的引用计数为10，那么extra_rc为9（这个仅为举例说明），实际上iPhone 真机上的 extra_rc 是使用 19位来存储引用计数的

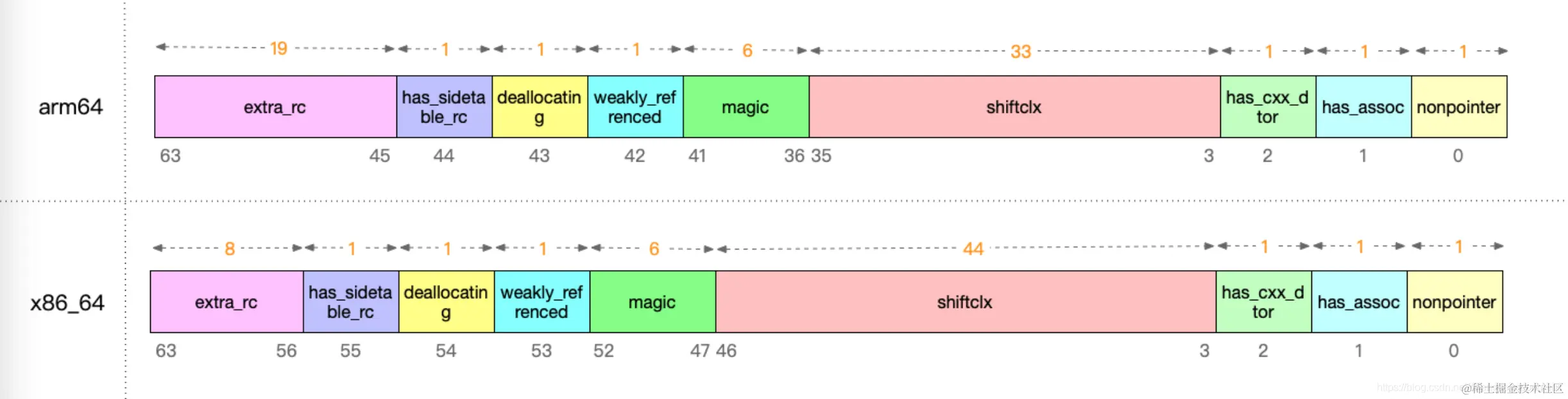

针对两种不同平台，其isa的存储情况如图所示

原理探索

  • 通过alloc --> _objc_rootAlloc --> callAlloc --> _objc_rootAllocWithZone --> _class_createInstanceFromZone方法路径，查找到initInstanceIsa，并进入其原理实现
inline void
objc_object::initInstanceIsa(Class cls, bool hasCxxDtor)
{
    ASSERT(!cls->instancesRequireRawIsa());
    ASSERT(hasCxxDtor == cls->hasCxxDtor());
    //初始化isa
    initIsa(cls, true, hasCxxDtor);
}

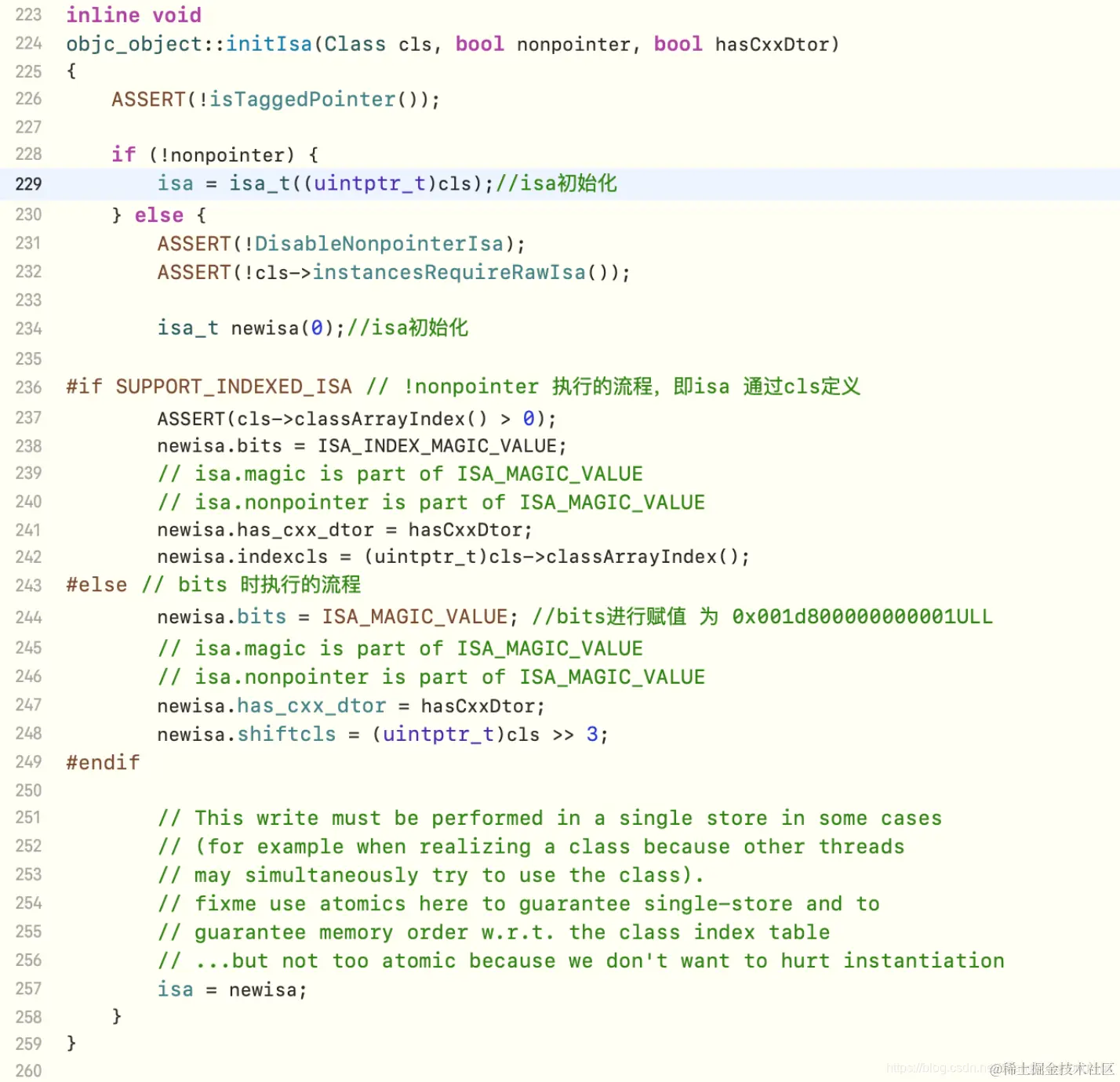

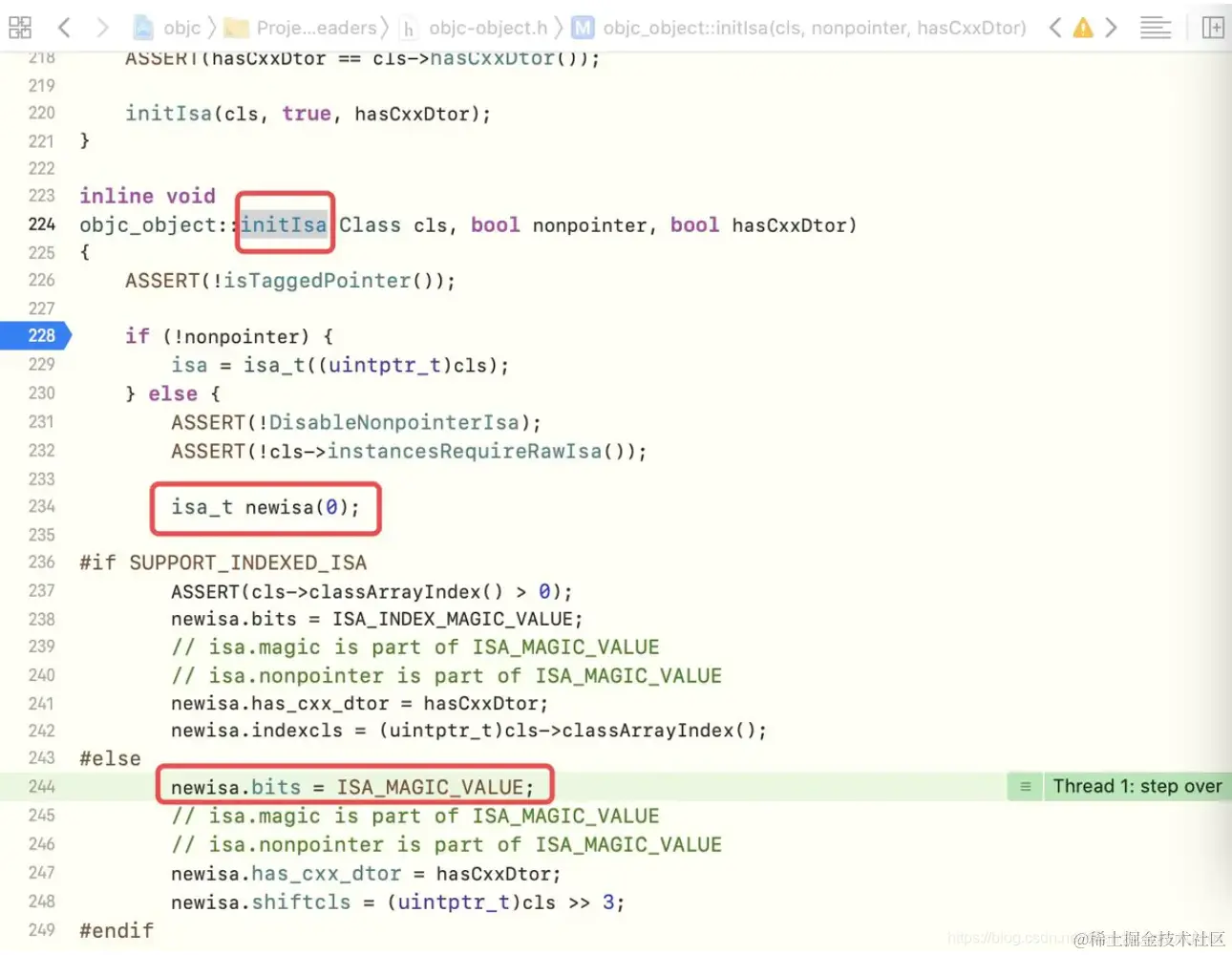

  • 进入initIsa方法的源码实现，主要是初始化isa指针

  • 该方法的逻辑主要分为两部分

    • 通过 cls 初始化 isa
    • 通过 bits 初始化 isa

验证 isa指针 位域（0-64）

根据前文提及的0-64位域，可以在这里通过initIsa方法中证明有isa指针中有这些位域（目前是处于macOS，所以使用的是x86_64）

  • 首先通过main中的LGPerson 断点 --> initInstanceIsa --> initIsa --> 走到else中的 isa初始化

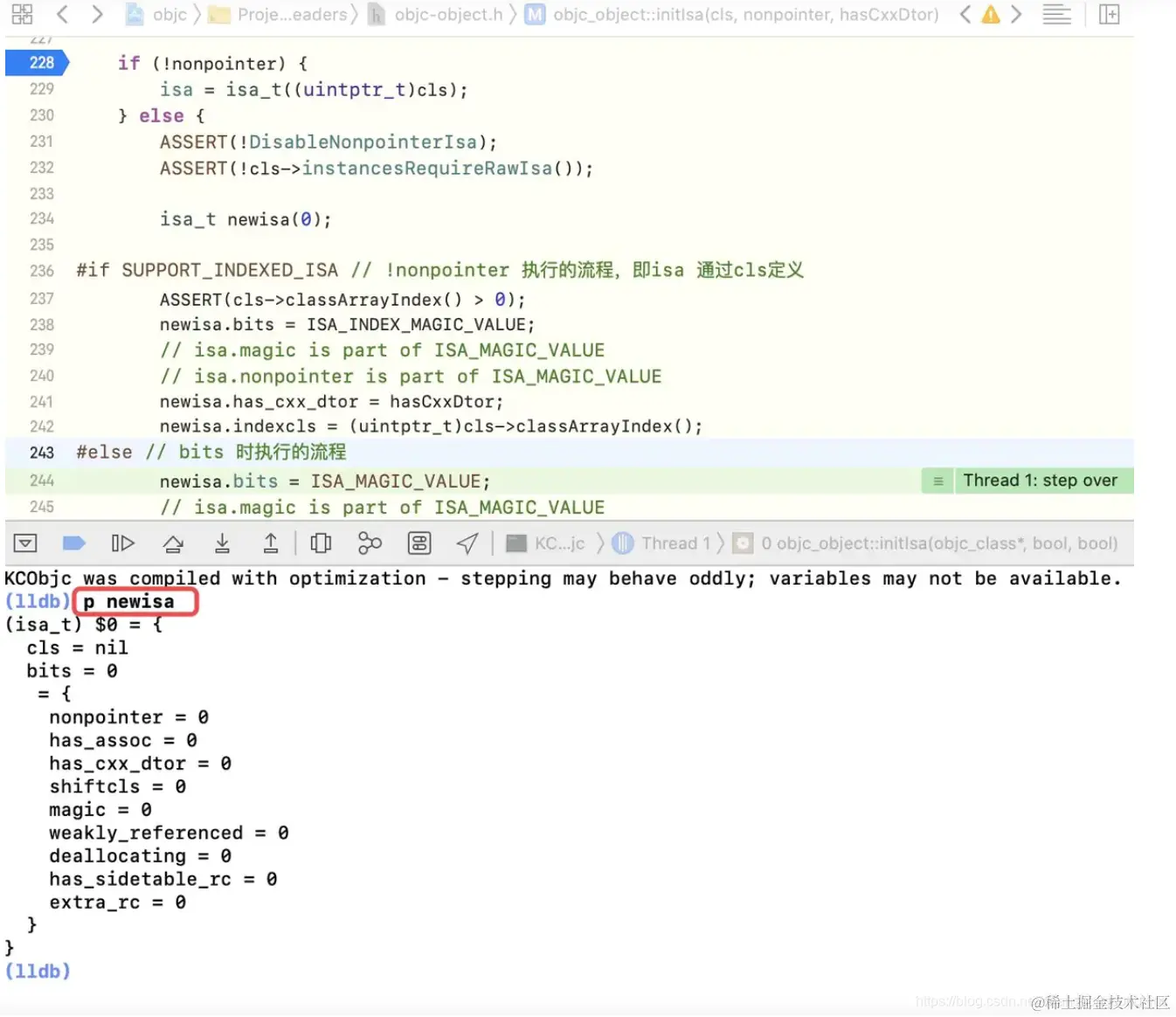

  • 执行lldb命令：p newisa，得到newisa的详细信息

  • 继续往下执行，走到newisa.bits = ISA_MAGIC_VALUE;下一行，表示为isa的bits成员赋值，重新执行lldb命令p newisa，得到的结果如下

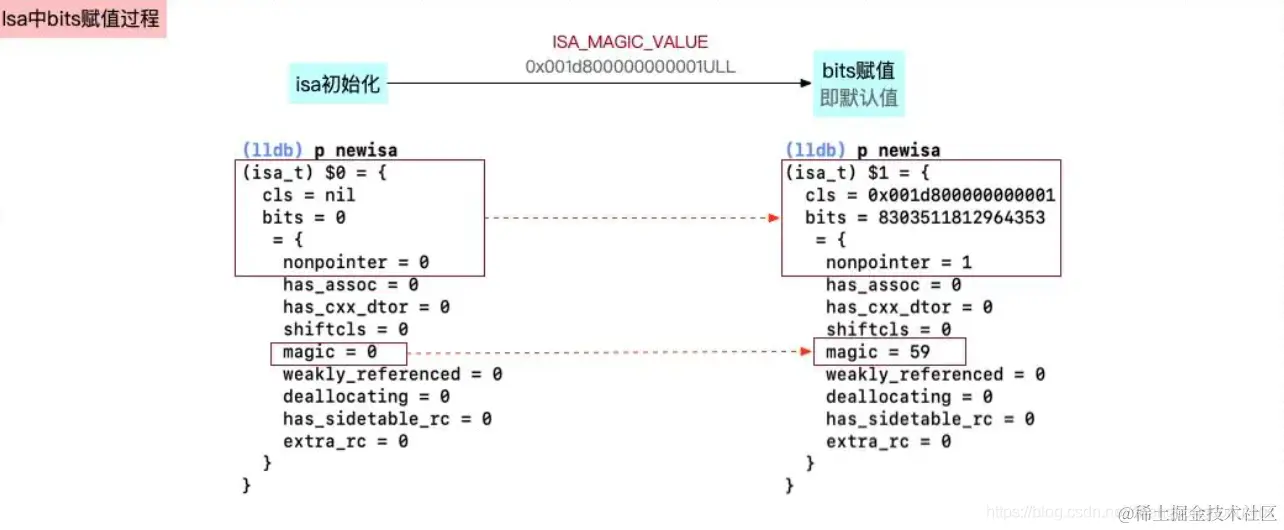

    通过与前一个newsize的信息对比，发现isa指针中有一些变化，如下图所示

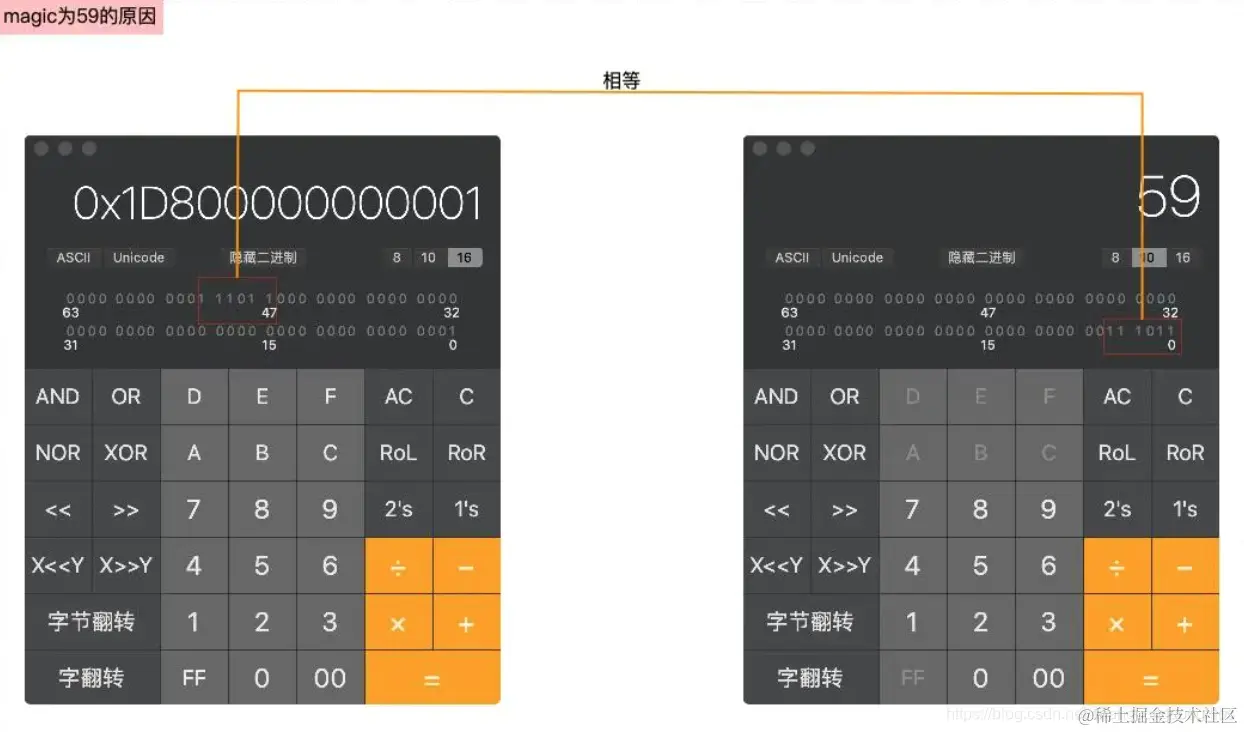

    • 其中magic是59是由于将isa指针地址转换为二进制，从47（因为前面有4个位域，共占用47位，地址是从0开始）位开始读取6位，再转换为十进制，如下图所示

isa 与 类 的关联

cls 与 isa 关联原理就是isa指针中的shiftcls位域中存储了类信息，其中initInstanceIsa的过程是将 calloc 指针 和当前的 类cls 关联起来，有以下几种验证方式：

  • 【方式一】通过initIsa方法中的newisa.shiftcls = (uintptr_t)cls >> 3;验证
  • 【方式二】通过isa指针地址与ISA_MSAK 的值 & 来验证
  • 【方式三】通过runtime的方法object_getClass验证
  • 【方式四】通过位运算验证

方式一：通过 initIsa 方法

  • 运行至newisa.shiftcls = (uintptr_t)cls >> 3;前一步，其中 shiftcls存储当前类的值信息

    • 此时查看cls，是LGPerson类
    • shiftcls赋值的逻辑是将 LGPerson进行编码后，右移3位

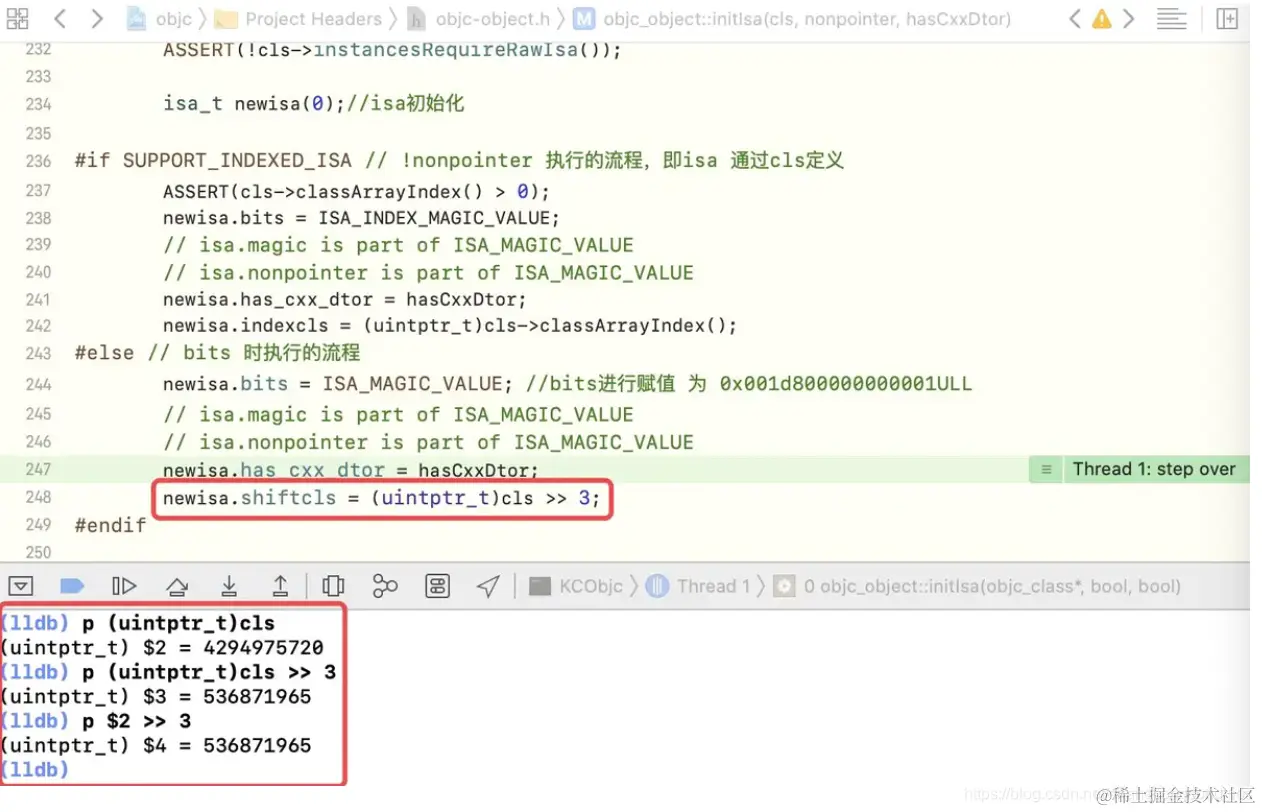

  • 执行lldb命令p (uintptr_t)cls，结果为(uintptr_t) $2 = 4294975720,再右移三位，有以下两种方式（任选其一），将得到536871965存储到newisa的shiftcls中

    • p (uintptr_t)cls >> 3
    • 通过上一步的结果$2，执行lldb命令p $2 >> 3

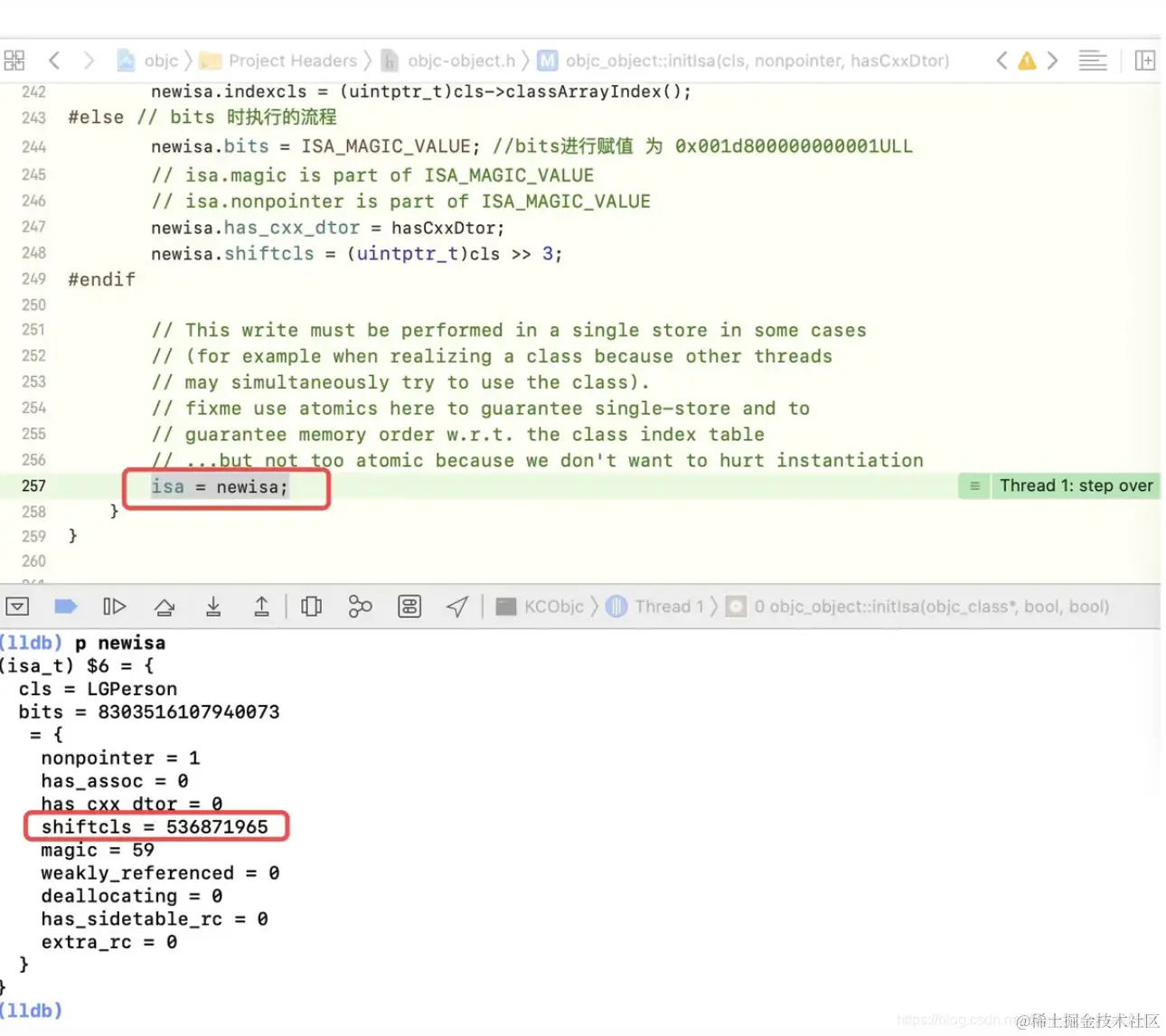

  • 继续执行程序到isa = newisa;部分，此时执行p newisa

    与bits赋值结果的对比，bits的位域中有两处变化

    • cls 由默认值，变成了LGPerson，将isa与cls完美关联
    • shiftcls由0变成了536871965

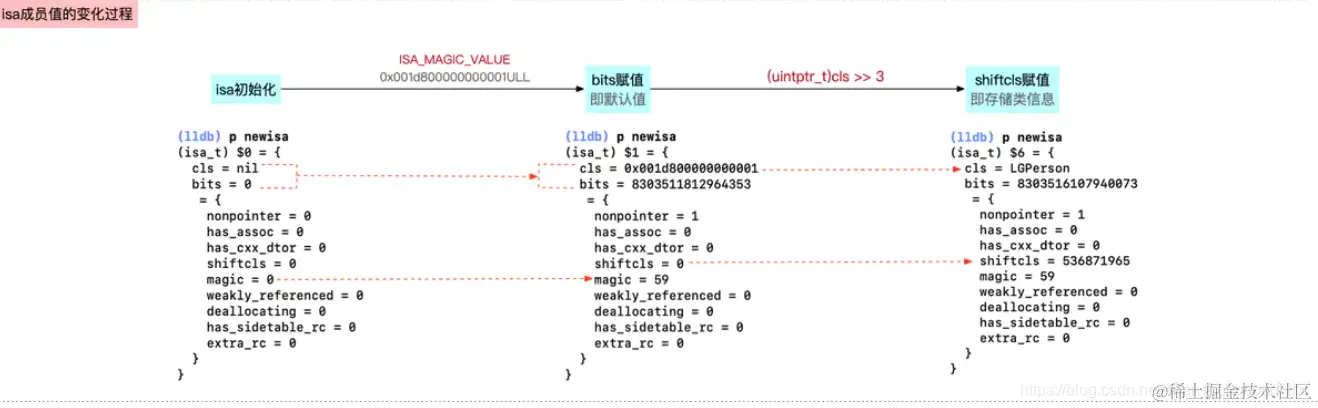

所以isa中通过初始化后的成员的值变化过程，如下图所示

为什么在shiftcls赋值时需要类型强转？

因为内存的存储不能存储字符串，机器码只能识别 0 、1这两种数字，所以需要将其转换为uintptr_t数据类型，这样shiftcls中存储的类信息才能被机器码理解， 其中uintptr_t是long

为什么需要右移3位？

主要是由于shiftcls处于isa指针地址的中间部分，前面还有3个位域，为了不影响前面的3个位域的数据，需要右移将其抹零。

方式二：通过 isa & ISA_MSAK

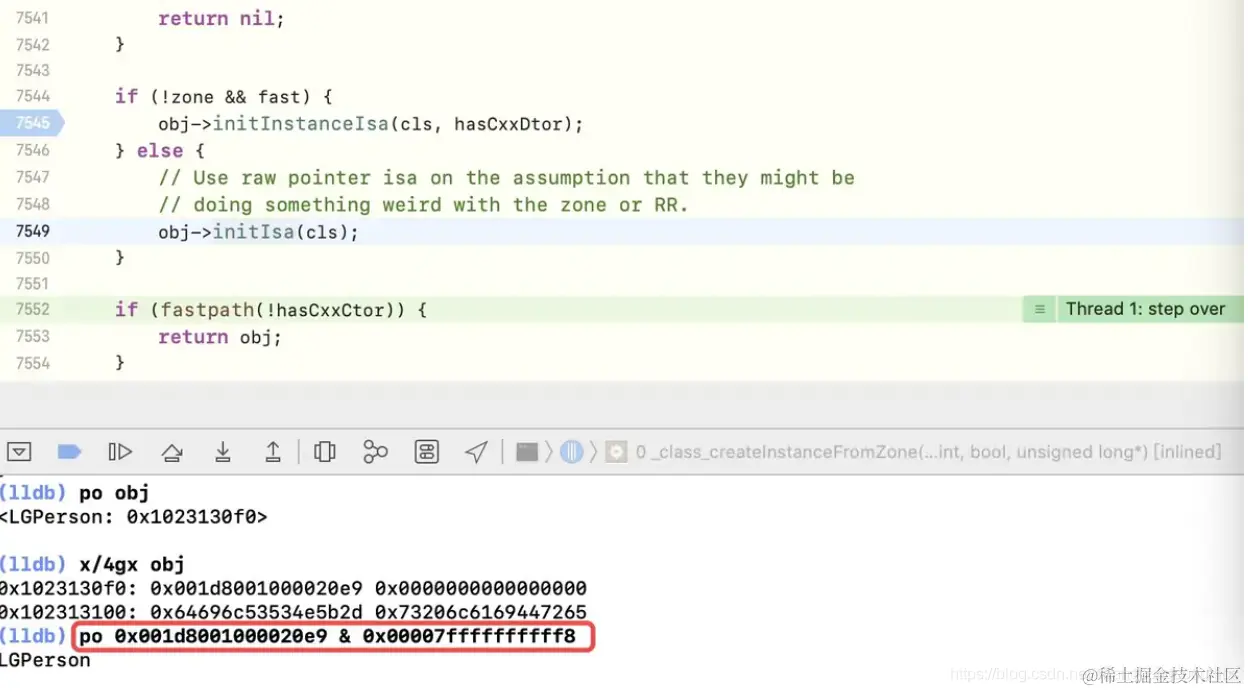

  • 在方式一后，继续执行，回到_class_createInstanceFromZone方法，此时cls 与 isa已经关联完成，执行po objc

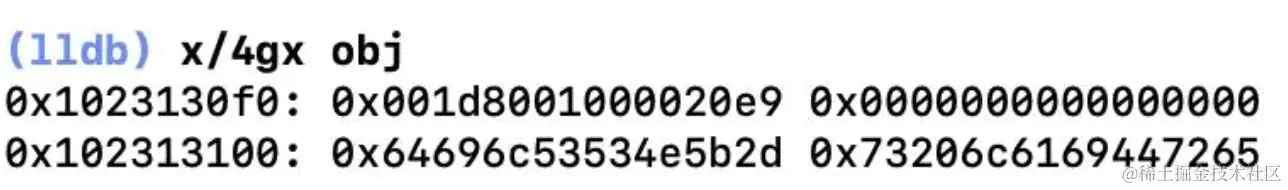

  • 执行x/4gx obj,得到isa指针的地址0x001d8001000020e9

  • 将isa指针地址 & ISA_MASK （处于macOS，使用x86_64中的宏定义），即 po 0x001d8001000020e9 & 0x00007ffffffffff8 ，得出LGPerson

    • arm64中，ISA_MASK 宏定义的值为0x0000000ffffffff8ULL

    • x86_64中，ISA_MASK 宏定义的值为0x00007ffffffffff8ULL

方式三：通过 object_getClass

通过查看object_getClass的源码实现，同样可以验证isa与类关联的原理，有以下几步：

  • main中导入#import <objc/runtime.h>
  • 通过runtime的api，即object_getClass函数获取类信息
object_getClass(<#id  _Nullable obj#>)

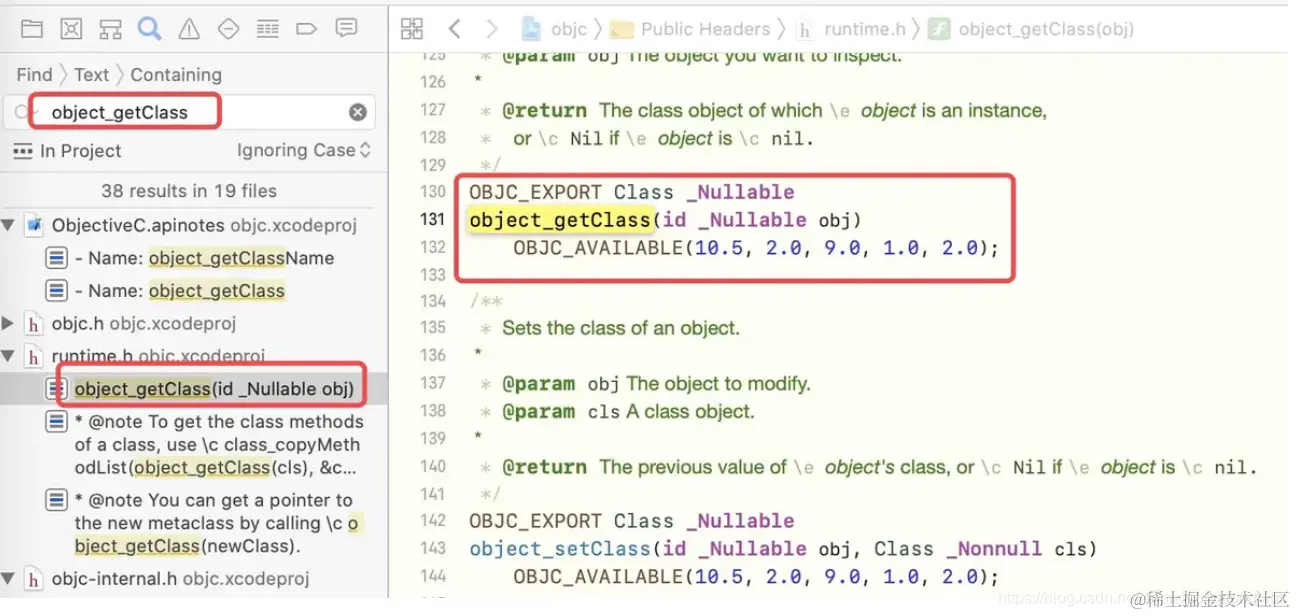

  • 查看object_getClass函数 源码的实现

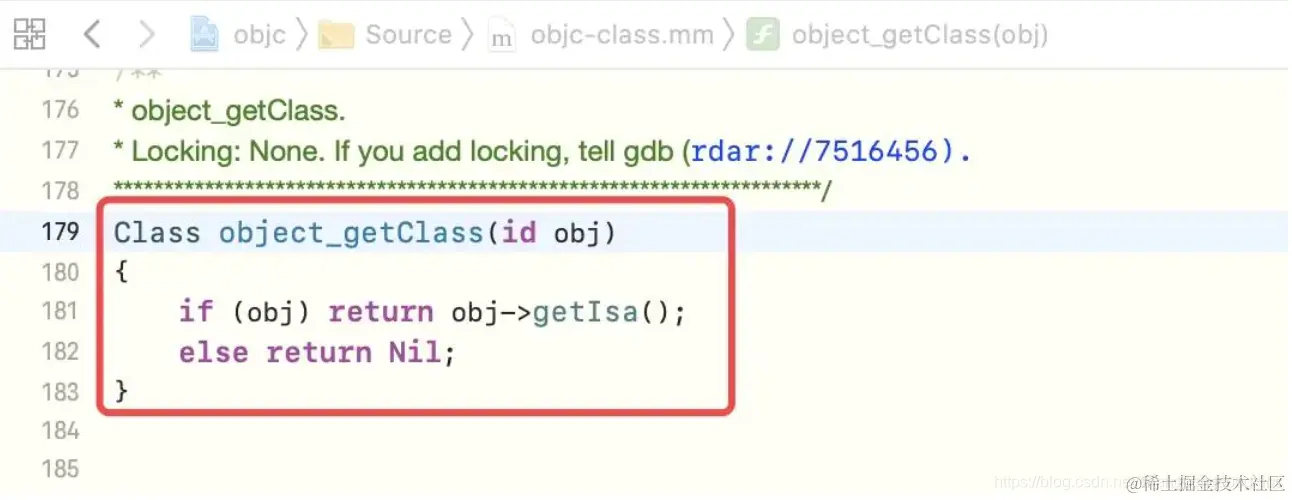

  • 点击进入object_getClass 底层实现

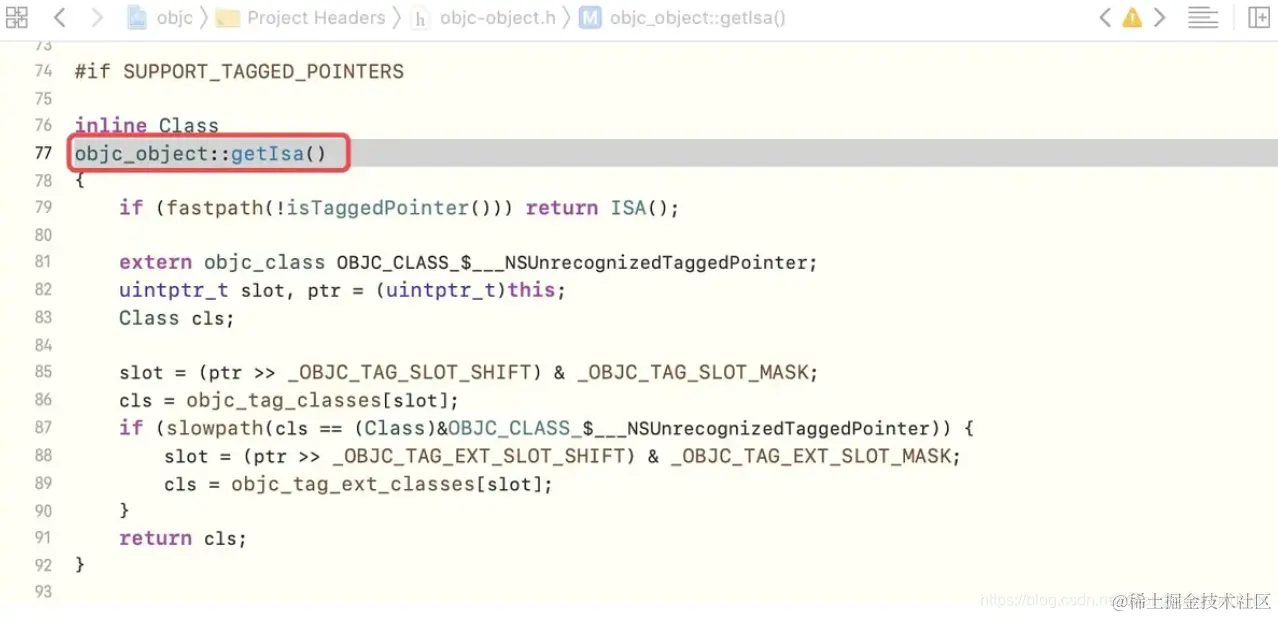

  • 进入getIsa的源码实现

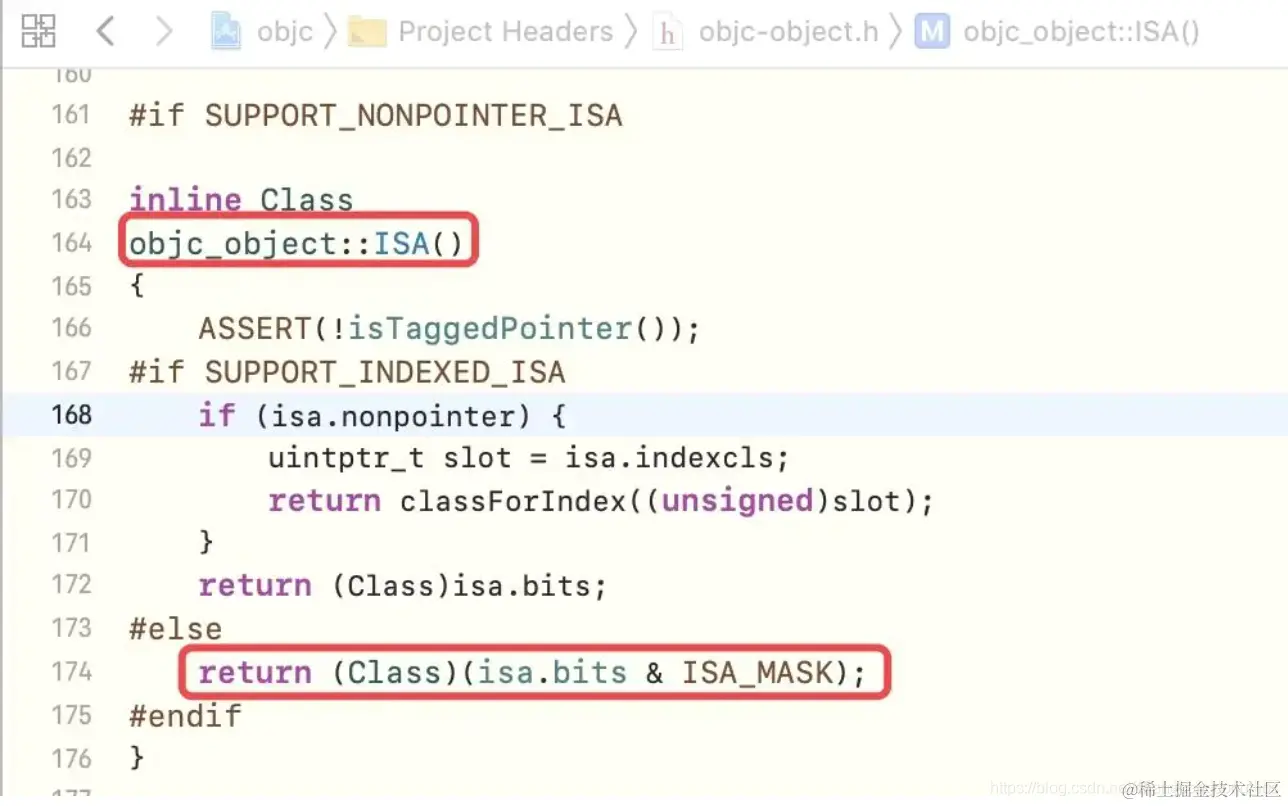

  • 点击ISA()，进入源码，可以看到如果是indexed类型，执行if流程，反之 执行的是else流程

    • 在else流程中，拿到isa的bits这个位，再 & ISA_MASK，这与方式二中的原理是一致的，获得当前的类信息
    • 从这里也可以得出 cls 与 isa 已经完美关联

方式四：通过位运算

  • 回到_class_createInstanceFromZone方法。通过x/4gx obj 得到obj的存储信息，当前类的信息存储在isa指针中，且isa中的shiftcls此时占44位（因为处于macOS环境）

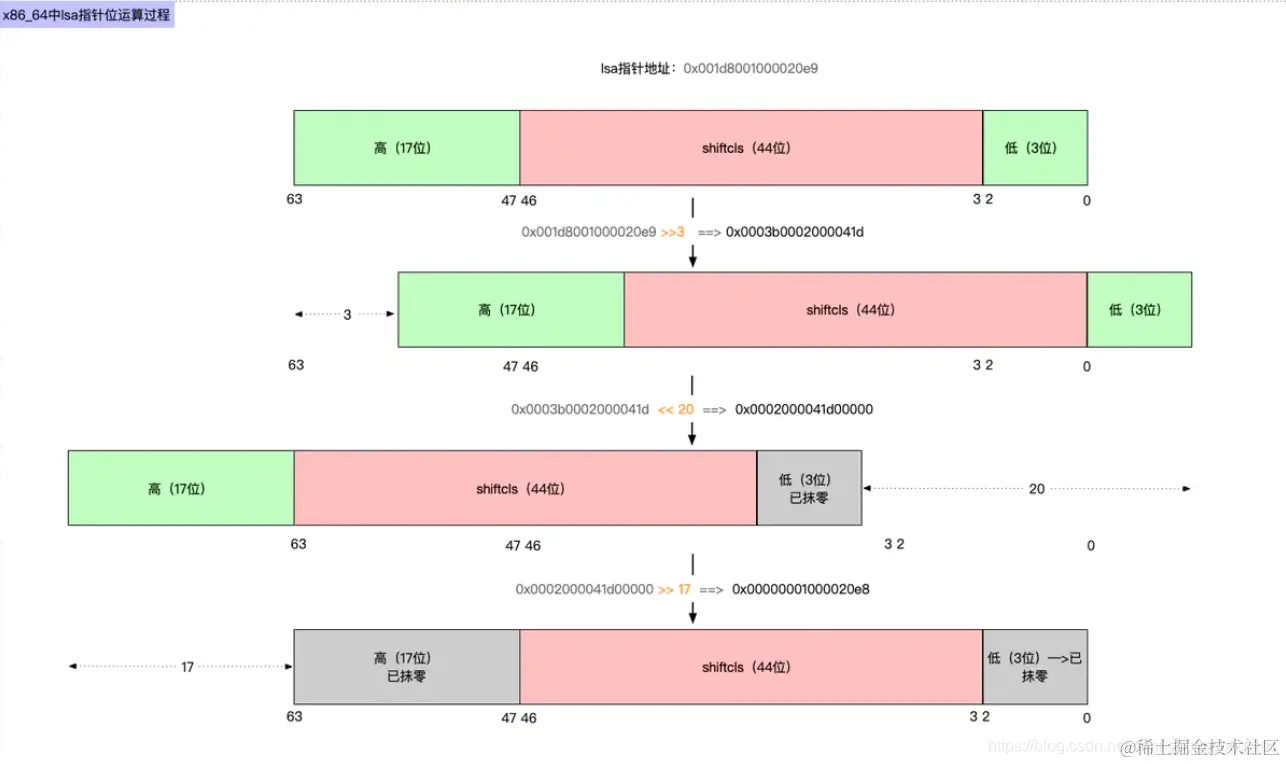

  • 想要读取中间的44位 类信息，就需要经过位运算 ，将右边3位，和左边除去44位以外的部分都抹零，其相对位置是不变的。其位运算过程如图所示，其中shiftcls即为需要读取的类信息

    • 将isa地址右移3位：p/x 0x001d8001000020e9 >> 3 ，得到0x0003b0002000041d

    • 在将得到的0x0003b0002000041d``左移20位：p/x 0x0003b0002000041d << 20 ,得到0x0002000041d00000

      • 为什么是左移20位？因为先右移了3位，相当于向右偏移了3位，而左边需要抹零的位数有17位，所以一共需要移动20位

    • 将得到的0x0002000041d00000 再右移17位：p/x 0x0002000041d00000 >> 17 得到新的0x00000001000020e8

  • 获取cls的地址 与 上面的进行验证 ：p/x cls 也得出0x00000001000020e8，所以由此可以证明 cls 与 isa 是关联的



​
