基于直方图的图像曝光量分析FPGA实现,包含tb测试文件和MATLAB辅助验证

1.算法运行效果图预览

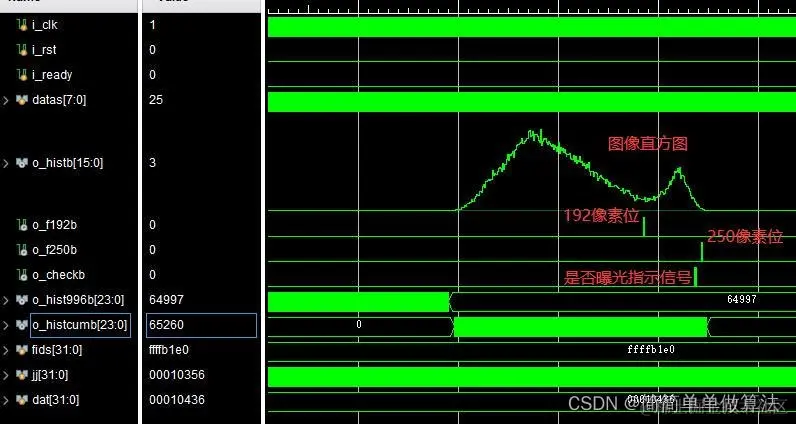

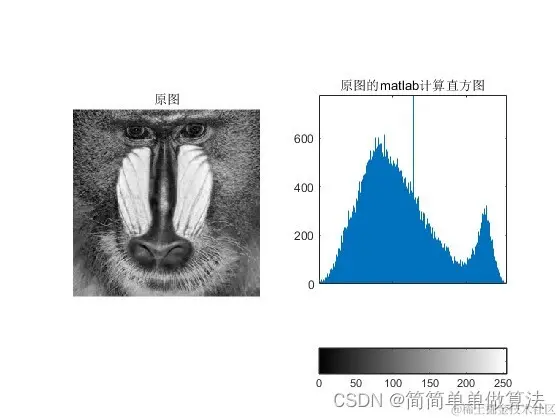

正常图像：



checkb位于f192b和f250b之间

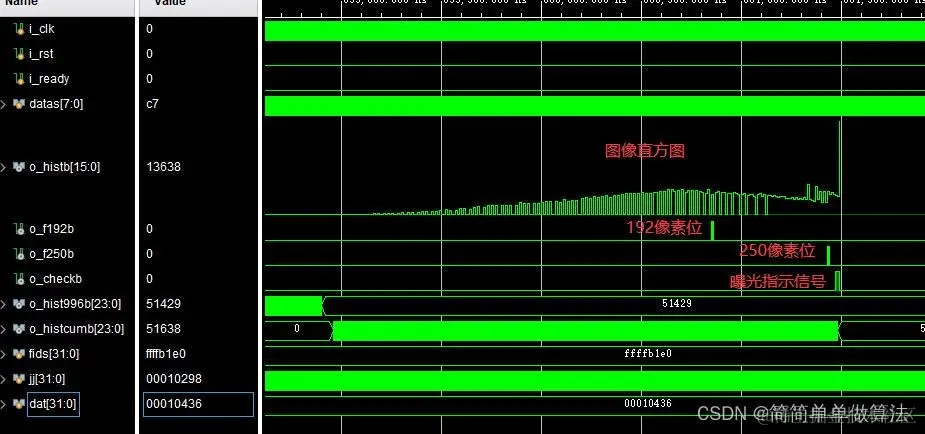

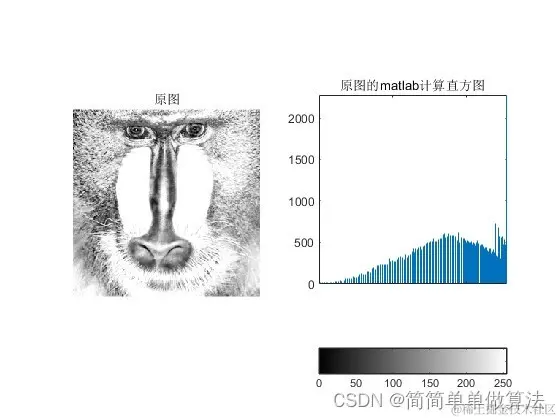

多度曝光图像：





checkb位于f192b和f250b之外，判决为曝光过度。



2.算法运行软件版本

vivado2019.2



matlab2022a



3.算法理论概述

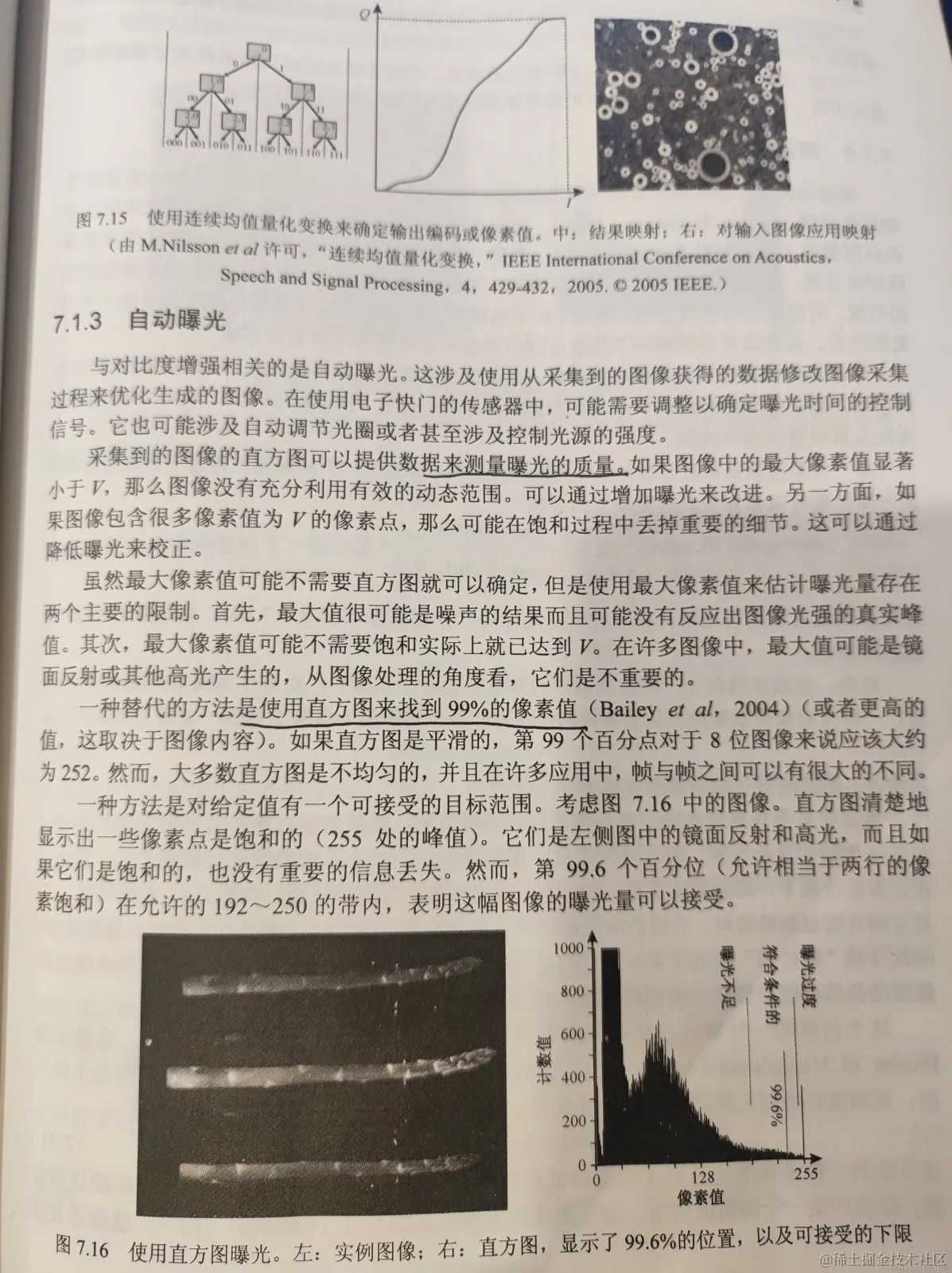

参考资料如下：

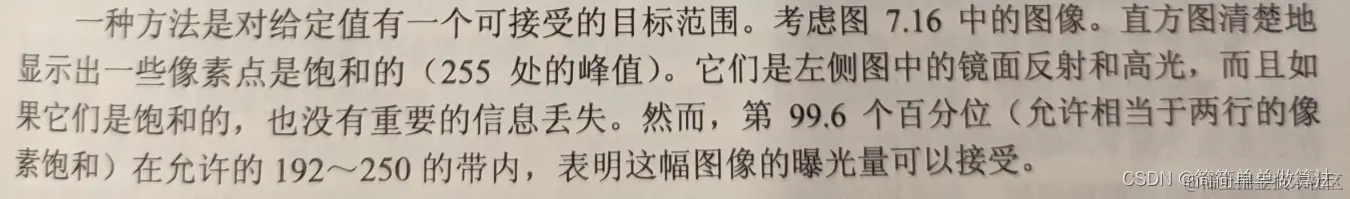

主要采用的方法为：







4.部分核心程序 ``timescale 1ns / 1ps

//

// Company:

// Engineer:

//







module test_image;



reg i_clk;

reg i_rst;

reg i_ready;

reg [7:0] Tmp[0:100000];

reg [7:0] datas;

wire[15:0]o_histb;

wire o_f192b;

wire o_f250b;

wire o_checkb;

wire[23:0]o_hist996b;

wire[23:0]o_histcumb;

integer fids,jj=0,dat;



//D:\FPGA_Proj\FPGAtest\code2



initial

begin

         fids = $fopen("D:\FPGA_Proj\FPGAtest\code2\datab.bmp","rb");

         dat  = $fread(Tmp,fids);

         $fclose(fids);

end



initial

begin

i_clk=1;

i_rst=1;

i_ready=0;

#1000;

i_ready=1;

i_rst=0;

#655350;

i_ready=0;

end



always #5  i_clk=~i_clk;



always@(posedge i_clk)

begin

         datas<=Tmp[jj];

         jj<=jj+1;

end





im_hist im_hist_u(

.i_clk    (i_clk),

.i_rst    (i_rst),

.i_ready  (i_ready),

.i_xin    (datas),

.o_histb   (o_histb),

.o_f192b   (o_f192b),

.o_f250b   (o_f250b),

.o_hist996b(o_hist996b),

.o_histcumb(o_histcumb),

.o_checkb  (o_checkb)

);





endmodule`
