前言
一个实验六个任务，实验文档一划划不到底。。看来老师们是真下功夫了啊
本文主要展示了作者在完成SZU计算机网络实验3的思路及过程，实验主要包括：
- 理解rdt2.1
- 实现rdt2.2
- 实现rdt3.0
- 实现回退N步（GBN）机制
- 实现面向无连接的可靠传输机制（GBN）
- 进行量化分析
文中出现的状态机演示图均基于mermaid。在本文中，过渡文字中第一行表示事件，第二行之后表示动作
参考资料：
实验文档：计算机网络课程综合实验平台 (snrc.site)
一、理解rdt2.1
0. 理解rdt1.0和rdt2.0
在理解rdt2.1之前，我们需要先了解rdt2.1出现的背景，才能知道其解决的问题
rdt全称reliable data transfer，即可靠数据传输
由于网络层是不可靠传输，而位于网络层之上的传输层中的TCP，试图为上层提供可靠的传输
1) rdt1.0
rdt1.0作为第一代的rdt模型，它假设底层信道（网络层及其以下层）是可靠的，即传输层的这一端到另一端之间，它们都是按序到达，且不会出现数据的损坏和丢包
因而rdt1.0的发送端和接收端的状态机的表示如下
发送端
stateDiagram
direction LR
state "Wait for call from above" as st
[*] --> st
st --> st: rdt_send(data) <br> packet=make_pkt(data) udt_send(packet)
rdt_send(data)表示上层（应用层）发送数据到该层
packet=make_pkt(data)表示将数据封装成数据包，udt_send(packet)将数据包传递给下层
接收端
stateDiagram
direction LR
state "Wait for call from below" as st
[*] --> st
st --> st: rdt_rcv(packet) <br> extract(packet, data) deliver_data(data)
rdt_rcv(packet)表示从下层接收到数据包
extract(packet, data)表示从数据包中提取出数据，deliver_data(data)将数据分发到上层
2) rdt2.0
rdt1.0过于理想，实际上发送的数据包很可能在传输过程中，出现比特差错
那么接收端就需要对数据包做差错检测。如果数据包没有受损，则反馈给发送端一个ACK；若数据包受损，则反馈给发送端一个NAK
而发送端在发送数据包后等待接收端的反馈，根据反馈是ACK还是NAK选择进入下一个数据包的发送，或是重传原来的数据包
rdt2.0的状态机如下：
发送端
stateDiagram
state "Wait for call from above" as st1
state "Wait for ACK or NAK" as st2
[*] --> st1
st1 --> st2: rdt_send(data) <br> sndpkt=make_pkt(data, checksum) udt_send(sndpkt)
st2 --> st1: rdt_rcv(rcvpkt) && isACK(rcvpkt) <br>
st2 --> st2: rdt_rcv(rcvpkt) && isNAK(rcvpkt) <br> udt_send(sndpkt)
可以发现在构造数据包时，多引入了一个变量checksum即校验码：sndpkt=make_pkt(data, checksum)
接收端
stateDiagram
direction LR
state "Wait for call from below" as st
[*] --> st
st --> st: rdt_rcv(rcvpkt) && notcorrupt(rcvpkt) <br> extract(packet, data) deliver_data(data) sndpkt=make_pkt(ACK) udt_send(sndpkt)
st --> st: rdt_rcv(rcvpkt) && corrupt(rcvpkt) <br> sndpkt=make_pkt(NAK) udt_send(sndpkt)
接收到数据包时，利用notcorrupt(rcvpkt)和corrupt(rcvpkt)判断数据包受损与否
若未受损，构造ACK数据包并反馈：sndpkt=make_pkt(ACK) udt_send(sndpkt)
若受损，构造NAK数据包并反馈：sndpkt=make_pkt(NAK) udt_send(sndpkt)
1. 引入rdt2.1
1) rdt2.1的状态转移
在rdt2.0中，通过引入ACK/NAK解决了发送的数据包可能存在比特差错的问题
但是，接收端反馈的ACK/NAK数据包也可能在传输过程中出现比特差错，这就需要在接收端构造ACK/NAK数据包时也使用checksum校验码，并且在发送端对ACK/NAK数据包进行校验。
这就导致了一种情况：当发送的数据包成功抵达接收方，而接收方发送的ACK出现比特差错时，发送方需要重传原来的数据包，而接收方无法识别这是新的数据包还是原来的数据包的重传
因此需要为每个数据包标号0/1：
当发送端发送数据包0，进入等待ACK/NAK的状态；数据包0成功抵达接收端，接收端发送一个ACK并进入等待数据包1的状态；但是该ACK出现比特差错，发送端需要重传数据包0，继续等待ACK/NAK，接收端接收到数据包0，知道是重复的数据包，返回一个ACK并继续等待数据包1
故rdt2.1的状态机如下以及：
发送端
stateDiagram
state "Wait for call 0 from above" as st1
state "Wait for ACK or NAK 0" as st2
state "Wait for call 1 from above" as st3
state "Wait for ACK or NAK 1" as st4
[*] --> st1
st1 --> st2: rdt_send(data) <br> sndpkt=make_pkt(0, data, checksum) udt_send(sndpkt)
st2 --> st2: rdt_rcv(rcvpkt) && (corrupt(rcvpkt) || isNAK(rcvpkt)) <br> udt_send(sndpkt)
st2 --> st3: rdt_rcv(rcvpkt) && notcorrupt(rcvpkt) && isACK(rcvpkt) <br>
st3 --> st4: rdt_send(data) <br> sndpkt=make_pkt(1, data, checksum) udt_send(sndpkt)
st4 --> st4: rdt_rcv(rcvpkt) && (corrupt(rcvpkt) || isNAK(rcvpkt)) <br> udt_send(sndpkt)
st4 --> st1: rdt_rcv(rcvpkt) && notcorrupt(rcvpkt) && isACK(rcvpkt) <br>
与rdt2.0相比，rdt2.1在make_pkt中新增了一个参数，值为0/1：
sndpkt=make_pkt(0, data, checksum)
sndpkt=make_pkt(1, data, checksum)
在等待ACK/NAK的状态中，当接收包损坏或为NAK时重发，只有接收包未损坏且为ACK时才进入下一数据包的发送：
corrupt(rcvpkt) || isNAK(rcvpkt)
notcorrupt(rcvpkt) && isACK(rcvpkt)
接收端
stateDiagram
direction LR
state "Wait for 0 call from below" as st1
state "Wait for 1 call from below" as st2
[*] --> st1
st1 --> st1: rdt_rcv(rcvpkt) && corrupt(rcvpkt) <br> sndpkt=make_pkt(NAK, checksum) udt_send(sndpkt)
st1 --> st1: rdt_rcv(rcvpkt) && notcorrupt(rcvpkt) && has_seq1(rcvpkt) <br>sndpkt=make_pkt(ACK, checksum) udt_send(sndpkt)
st1 --> st2: rdt_rcv(rcvpkt) && notcorrupt(rcvpkt) && has_seq0(rcvpkt) <br> extract(packet, data) deliver_data(data) <br> sndpkt=make_pkt(ACK, checksum) udt_send(sndpkt)
st2 --> st2: rdt_rcv(rcvpkt) && corrupt(rcvpkt) <br> sndpkt=make_pkt(NAK, checksum) udt_send(sndpkt)
st2 --> st2: rdt_rcv(rcvpkt) && notcorrupt(rcvpkt) && has_seq0(rcvpkt) <br> sndpkt=make_pkt(ACK, checksum) udt_send(sndpkt)
st2 --> st1: rdt_rcv(rcvpkt) && notcorrupt(rcvpkt) && has_seq1(rcvpkt) <br> extract(packet, data) deliver_data(data) <br> sndpkt=make_pkt(ACK, checksum) udt_send(sndpkt)
与rdt2.0相比，rdt2.1在make_pkt中增加了一个checksum：
sndpkt=make_pkt(ACK, checksum)
sndpkt=make_pkt(NAK, checksum)
在Wait for 0 call from below状态中，只有接收到未损坏且序列号为0的数据包，才会提取并分发数据并发送一个ACK，跳转到Wait for 1 call from below状态；接收到未损坏且序列号为1的数据包时，认定其为重复，不提取分发，但是发送一个ACK；接收到损坏的数据包时，发送一个NAK
2) rdt2.1的代码实例
在c语言中利用一个while循环+switch分支模拟状态机的运行，代码如下：
发送端
void sending_packets()
{
// 初始化状态
Sender_State currentState = STATE_WAIT_FOR_CALL_EVEN_FROM_ABOVE;
int seq = 0;
char *data;
Packet *rcvpkt;
boolean finish_send = FALSE;
// get start_time
unsigned long start_time = GetTickCount();
while (!finish_send)
{
switch (currentState)
{
case STATE_WAIT_FOR_CALL_EVEN_FROM_ABOVE:
printf("STATE_WAIT_FOR_CALL_EVEN_FROM_ABOVE\n");
data = rdt_send(seq);
sndpkt = make_pkt(seq, PACKET_TYPE_DATA, data);
udt_send(sockfd, sndpkt, &client_addr);
seq++;
currentState = STATE_WAIT_ACK_NAK_EVEN;
break;
case STATE_WAIT_ACK_NAK_EVEN:
printf("STATE_WAIT_ACK_NAK_EVEN\n");
rcvpkt = rdt_rcv(sockfd, &client_addr);
if (corrupt(rcvpkt) || isNAK(rcvpkt))
{
udt_send(sockfd, sndpkt, &client_addr);
}
else if (notcorrupt(rcvpkt) && isACK(rcvpkt))
{
free(sndpkt);
currentState = STATE_WAIT_FOR_CALL_ODD_FROM_ABOVE;
}
free(rcvpkt);
break;
case STATE_WAIT_FOR_CALL_ODD_FROM_ABOVE:
printf("STATE_WAIT_FOR_CALL_ODD_FROM_ABOVE\n");
data = rdt_send(seq);
sndpkt = make_pkt(seq, PACKET_TYPE_DATA, data);
udt_send(sockfd, sndpkt, &client_addr);
seq++;
currentState = STATE_WAIT_ACK_NAK_ODD;
break;
case STATE_WAIT_ACK_NAK_ODD:
printf("STATE_WAIT_ACK_NAK_ODD\n");
rcvpkt = rdt_rcv(sockfd, &client_addr);
if (corrupt(rcvpkt) || isNAK(rcvpkt))
{
udt_send(sockfd, sndpkt, &client_addr);
}
else if (notcorrupt(rcvpkt) && isACK(rcvpkt))
{
free(sndpkt);
currentState = STATE_WAIT_FOR_CALL_EVEN_FROM_ABOVE;
if (seq == TOTAL_PACKETS)
finish_send = TRUE;
}
free(rcvpkt);
}
}
}
接收端
void receiving_packets(){
Packet *rcvpkt;
Packet* sndpkt;
int rcv_seq = -1;
// 初始化状态
Receiver_State currentState = STATE_WAIT_FOR_EVEN_FROM_BELOW;
while (TRUE)
{
switch (currentState)
{
case STATE_WAIT_FOR_EVEN_FROM_BELOW:
printf("STATE_WAIT_FOR_EVEN_FROM_BELOW\n");
rcvpkt = rdt_rcv(sockfd, &server_addr);
if (notcorrupt(rcvpkt) && is_seq_even(rcvpkt))
{
extract_data(rcvpkt);
rcv_seq = rcvpkt->seq;
sndpkt = make_pkt(rcv_seq, PACKET_TYPE_ACK, NULL);
udt_send(sockfd, sndpkt, &server_addr);
free(sndpkt);
currentState = STATE_WAIT_FOR_ODD_FROM_BELOW;
}
else if (corrupt(rcvpkt))
{
sndpkt = make_pkt(rcv_seq, PACKET_TYPE_NAK, NULL);
udt_send(sockfd, sndpkt, &server_addr);
free(sndpkt);
}
else if (notcorrupt(rcvpkt) && is_seq_odd(rcvpkt))
{
sndpkt = make_pkt(rcv_seq, PACKET_TYPE_ACK, NULL);
udt_send(sockfd, sndpkt, &server_addr);
free(sndpkt);
}
case STATE_WAIT_FOR_ODD_FROM_BELOW:
printf("STATE_WAIT_FOR_ODD_FROM_BELOW\n");
rcvpkt = rdt_rcv(sockfd, &server_addr);
if (notcorrupt(rcvpkt) && is_seq_odd(rcvpkt))
{
extract_data(rcvpkt);
rcv_seq = rcvpkt->seq;
sndpkt = make_pkt(rcv_seq, PACKET_TYPE_ACK, NULL);
udt_send(sockfd, sndpkt, &server_addr);
free(sndpkt);
currentState = STATE_WAIT_FOR_EVEN_FROM_BELOW;
}
else if (corrupt(rcvpkt))
{
sndpkt = make_pkt(rcv_seq, PACKET_TYPE_NAK, NULL);
udt_send(sockfd, sndpkt, &server_addr);
free(sndpkt);
}
else if (notcorrupt(rcvpkt) && is_seq_even(rcvpkt))
{
sndpkt = make_pkt(rcv_seq, PACKET_TYPE_ACK, NULL);
udt_send(sockfd, sndpkt, &server_addr);
free(sndpkt);
}
free(rcvpkt);
break;
}
}
3) rdt2.1的测试
实验要求我们以 数据包错误频率(Tamper rate) 为自变量，改变其值
观察 数据包总数(OverHead) 和 有效吞吐量(Goodput) 这两个因变量与之的关系
数据包总数（OverHead）= 发送端总发包量 + 接收端总发包量，即包括正常数据包、ACK/NAK包、重传包；
有效吞吐量（Goodput） = 有效数据包数量 × 数据包大小 ÷ 数据发送总时间，其中有效数据包不包括ACK/NAK和重传包；
为了统计数据包总数，我们在库文件中引入静态变量：
static unsigned long OverHead = 0;
在每次发送数据包，即调用udt_send时，将该变量+1：
void udt_send(SOCKET sockfd, Packet *packet, struct sockaddr_in *addr)
{
char *buffer = (char *)malloc(sizeof(Packet));
memcpy(buffer, packet, sizeof(Packet));
// 发送通知
if (sendto(sockfd, buffer, sizeof(Packet), 0, (struct sockaddr *)addr, sizeof(*addr)) == SOCKET_ERROR)
{
printf("Error code : %d\n", WSAGetLastError());
printf("Sendto failed.\n");
}
else
{
printf("Sent successfully. Sequence: %d; Type:%d.\n", packet->seq, packet->type);
OverHead++; // 统计OverHead
}
free(buffer);
}
提供获取OverHead的函数：
unsigned long getOverHead(){
printf("OverHead: %d\n", OverHead);
return OverHead;
}
我们以相同的手段统计数据包损坏数，并计算数据包错误频率：
数据包错误频率 = 数据包损坏数 / 数据包总数
static unsigned long corruptNum = 0;
boolean corrupt(Packet *rcvpkt)
{
if (rcvpkt->checksum != calculate_checksum(rcvpkt))
{
corruptNum++; // 统计数据包损坏数
printf("Packet corrupted!\n");
return TRUE;
}
else
{
return FALSE;
}
}
float calculate_tamper_rate(){
float tamper_rate = corruptNum * 1.0 / OverHead;
printf("Tamper Rate: %f\n", tamper_rate);
return tamper_rate;
}
而对于有效吞吐量，库文件中已经有提供函数给我们直接获取，需要我们传入程序运行的始末时间：
float calculate_goodput(unsigned long start_time, unsigned long end_time)
{
unsigned long long total_bytes_received = MAX_PACKET_SIZE * TOTAL_PACKETS; // 接收到的总字节数
float goodput = (float)total_bytes_received / (float)(end_time - start_time) * 1000.0f; // bytes per second
printf("Total time elapsed: %lu ms\n", (end_time - start_time));
printf("Goodput: %f B/s\n", goodput);
return goodput;
}
在server.c中调用以上函数如下：
// get start_time
unsigned long start_time = GetTickCount();
while (!finish_send)
{
/**状态机**/
}
// get end_time
unsigned long end_time = GetTickCount();
// calculate goodput
calculate_goodput(start_time, end_time);
// get overhead
getOverHead();
// get tamper rate
calculate_tamper_rate();
}
由于默认的数据包数量是200，在该条件下，前后间隔时间太短接近于0，会导致计算吞吐量得到无穷大。因此在rdt.h中修改数据包数为20000：
#define TOTAL_PACKETS 20000
先运行接收端再运行客户端，分别将输出内容重定向到文本文件中：
root@Andrew:/mnt/d/.c/computernetwork/exp3-1# ./client.exe >client.txt
root@Andrew:/mnt/d/.c/computernetwork/exp3-1# ./server.exe > server.txt
在clumsy中设定Tamper = 0.3，测试结果如下：
Total time elapsed: 1531 ms
Goodput: 13376878.000000 B/s
OverHead: 20105
Tamper Rate: 0.002835

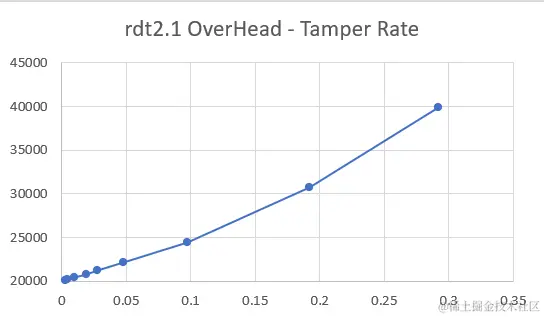

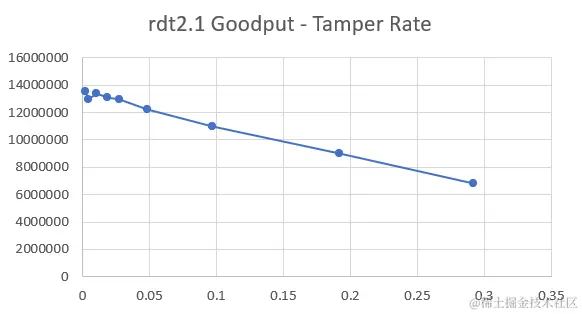

修改Tamper的值依次为0.3, 0.5, 1, 2, 3, 5, 10, 20, 30，统计汇总到excel表格中，并绘制曲线如下：
根据图像可以看出，数据包总数 与 数据包错误频率 之间有呈非线性关系的趋势，而有效吞吐量 与 数据包错误频率 之间呈线性关系
二、实现rdt2.2
1. 理解rdt2.2
想要理解为什么引入rdt2.2，还是得看rdt2.1在哪种场景下会比较低效：
假设连续三个数据包满足以下条件：接收端正常接收数据包，接收端返回的ACK发生错误，发送端重传的数据包发生错误
如果是rdt2.1，之后会发生：接收端返回一个NAK，之后发送端再重传一个数据包
可以发现，在上述场景中，发送端重传的数据包无论是否发生错误，对接收端来说都是没有用的。而如果该数据包损坏，接收端就得返回一个NAK，导致发送端不得不再重传一次没有用的数据包
于是rdt2.2引入一种解决方案：
不使用NAK，而是将ACK编号：接收端只有在接收到当前期待的数据包（比如数据包0）时，才会返回该序号的ACK（比如ACK0），其他情况（接收到数据包1 或 接收到受损的数据包）都会返回另一序号的ACK（比如ACK1）
因此，rdt2.2的状态机如下：
发送端
stateDiagram
state "Wait for call 0 from above" as st1
state "Wait for ACK 0" as st2
state "Wait for call 1 from above" as st3
state "Wait for ACK 1" as st4
[*] --> st1
st1 --> st2: rdt_send(data) <br> sndpkt=make_pkt(0, data, checksum) udt_send(sndpkt)
st2 --> st2: rdt_rcv(rcvpkt) && (corrupt(rcvpkt) || isACK(rcvpkt, 1)) <br> udt_send(sndpkt)
st2 --> st3: rdt_rcv(rcvpkt) && notcorrupt(rcvpkt) && isACK(rcvpkt, 0) <br>
st3 --> st4: rdt_send(data) <br> sndpkt=make_pkt(1, data, checksum) udt_send(sndpkt)
st4 --> st4: rdt_rcv(rcvpkt) && (corrupt(rcvpkt) || isACK(rcvpkt, 0)) <br> udt_send(sndpkt)
st4 --> st1: rdt_rcv(rcvpkt) && notcorrupt(rcvpkt) && isACK(rcvpkt, 1) <br>
相比rdt2.1，rdt2.2检查ACK的函数多了一个参数，值为0/1，用于判断ACK的序号的奇偶性；并将isNAK替换为当前期待ACK序号奇偶性相反的isACK，比如，在状态Wait for ACK 0:
isACK(rcvpkt) 变为 isACK(rcvpkt, 0)
isNAK(rcvpkt) 变为 isACK(rcvpkt, 1)
接收端
stateDiagram
direction LR
state "Wait for 0 call from below" as st1
state "Wait for 1 call from below" as st2
[*] --> st1
st1 --> st1: rdt_rcv(rcvpkt) && (corrupt(rcvpkt) || has_seq1(rcvpkt)) <br> sndpkt=make_pkt(ACK, 1, checksum) udt_send(sndpkt)
st1 --> st2: rdt_rcv(rcvpkt) && notcorrupt(rcvpkt) && has_seq0(rcvpkt) <br> extract(packet, data) deliver_data(data) <br> sndpkt=make_pkt(ACK, 0, checksum) udt_send(sndpkt)
st2 --> st2: rdt_rcv(rcvpkt) && (corrupt(rcvpkt) || has_seq0(rcvpkt)) <br> sndpkt=make_pkt(ACK, 0, checksum) udt_send(sndpkt)
st2 --> st1: rdt_rcv(rcvpkt) && notcorrupt(rcvpkt) && has_seq1(rcvpkt) <br> extract(packet, data) deliver_data(data) <br> sndpkt=make_pkt(ACK, 1, checksum) udt_send(sndpkt)
相比rdt2.1，rdt2.2在状态Wait for 0 call from below时，将corrupt(rcvpkt) 和 notcorrupt(rcvpkt) && has_seq1(rcvpkt)合并为一种情况：
corrupt(rcvpkt) || has_seq1(rcvpkt)
并统一发送ACK1（make_pkt构造ACK数据包也增加了一个序号参数）：
make_pkt(ACK, 1, checksum)
否则（正常接收到数据包0）发送ACK0：
make_pkt(ACK, 0, checksum)
2. rdt2.2代码实现
由于rdt2.2不需要NAK，并且将ACK编号为ACK0和ACK1
在库文件中将数据包类型（包括ACK, DATA, NAK）修改为（ACK0, DATA, ACK1），如下：
// 数据包定义
typedef enum
{
// rdt 2.1
// PACKET_TYPE_ACK = 1,
// PACKET_TYPE_DATA = 0,
// PACKET_TYPE_NAK = -1
// rdt 2.2
PACKET_TYPE_ACK_ODD = 1,
PACKET_TYPE_DATA = 0,
PACKET_TYPE_ACK_EVEN = -1
} Packet_Type;
那么就不需要原本的isACK以及isNAK，将其注释并引入isACKEven和isACKOdd判断数据包类型：
// rdt v2.1
// boolean isACK(Packet *rcvpkt)
// {
// if (rcvpkt->type == PACKET_TYPE_ACK)
// {
// printf("Received ACK of %d\n", rcvpkt->seq);
// return TRUE;
// }
// return FALSE;
// }
// boolean isNAK(Packet *rcvpkt)
// {
// if (rcvpkt->type == PACKET_TYPE_NAK)
// {
// printf("Received NAK of %d\n", rcvpkt->seq);
// return TRUE;
// }
// return FALSE;
// }
// rdt v2.2
boolean isACKOdd(Packet *rcvpkt)
{
if (rcvpkt->type == PACKET_TYPE_ACK_ODD) // key step
{
printf("Received ACK ODD of %d\n", rcvpkt->seq);
return TRUE;
}
return FALSE;
}
boolean isACKEven(Packet *rcvpkt)
{
if (rcvpkt->type == PACKET_TYPE_ACK_EVEN) // key step
{
printf("Received ACK EVEN of %d\n", rcvpkt->seq);
return TRUE;
}
return FALSE;
}
对于发送端，将状态 STATE_WAIT_ACK_NAK_EVEN 和 STATE_WAIT_ACK_NAK_ODD 修改为 STATE_WAIT_ACK_EVEN 和 STATE_WAIT_ACK_ODD，根据状态机模型合并两个分支（以下key step）：
switch (currentState)
{
case STATE_WAIT_FOR_CALL_EVEN_FROM_ABOVE:
printf("STATE_WAIT_FOR_CALL_EVEN_FROM_ABOVE\n");
data = rdt_send(seq);
sndpkt = make_pkt(seq, PACKET_TYPE_DATA, data);
udt_send(sockfd, sndpkt, &client_addr);
seq++;
// rdt v2.1:
// currentState = STATE_WAIT_ACK_NAK_EVEN;
// rdt v2.2:
currentState = STATE_WAIT_ACK_EVEN;
break;
// rdt v2.1:
// case STATE_WAIT_ACK_NAK_EVEN:
// printf("STATE_WAIT_ACK_NAK_EVEN\n");
// rcvpkt = rdt_rcv(sockfd, &client_addr);
// if (corrupt(rcvpkt) || isNAK(rcvpkt))
// {
// udt_send(sockfd, sndpkt, &client_addr);
// }
// else if (notcorrupt(rcvpkt) && isACK(rcvpkt))
// {
// free(sndpkt);
// currentState = STATE_WAIT_FOR_CALL_ODD_FROM_ABOVE;
// }
// free(rcvpkt);
// break;
// rdt v2.2:
case STATE_WAIT_ACK_EVEN:
printf("STATE_WAIT_ACK_EVEN\n");
rcvpkt = rdt_rcv(sockfd, &client_addr);
if (corrupt(rcvpkt) || isACKOdd(rcvpkt)) // key step
{
udt_send(sockfd, sndpkt, &client_addr);
}
else if (notcorrupt(rcvpkt) && isACKEven(rcvpkt)) // key step
{
free(sndpkt);
currentState = STATE_WAIT_FOR_CALL_ODD_FROM_ABOVE;
}
free(rcvpkt);
break;
case STATE_WAIT_FOR_CALL_ODD_FROM_ABOVE:
printf("STATE_WAIT_FOR_CALL_ODD_FROM_ABOVE\n");
data = rdt_send(seq);
sndpkt = make_pkt(seq, PACKET_TYPE_DATA, data);
udt_send(sockfd, sndpkt, &client_addr);
seq++;
// rdt v2.1
// currentState = STATE_WAIT_ACK_NAK_ODD;
// rdt v2.2
currentState = STATE_WAIT_ACK_ODD;
break;
// rdt v2.1
// case STATE_WAIT_ACK_NAK_ODD:
// printf("STATE_WAIT_ACK_NAK_ODD\n");
// rcvpkt = rdt_rcv(sockfd, &client_addr);
// if (corrupt(rcvpkt) || isNAK(rcvpkt))
// {
// udt_send(sockfd, sndpkt, &client_addr);
// }
// else if (notcorrupt(rcvpkt) && isACK(rcvpkt))
// {
// free(sndpkt);
// currentState = STATE_WAIT_FOR_CALL_EVEN_FROM_ABOVE;
// if (seq == TOTAL_PACKETS)
// finish_send = TRUE;
// }
// free(rcvpkt);
// rdt v2.2
case STATE_WAIT_ACK_ODD:
printf("STATE_WAIT_ACK_ODD\n");
rcvpkt = rdt_rcv(sockfd, &client_addr);
if (corrupt(rcvpkt) || isACKEven(rcvpkt)) // key step
{
udt_send(sockfd, sndpkt, &client_addr);
}
else if (notcorrupt(rcvpkt) && isACKOdd(rcvpkt)) // key step
{
free(sndpkt);
currentState = STATE_WAIT_FOR_CALL_EVEN_FROM_ABOVE;
if (seq == TOTAL_PACKETS)
finish_send = TRUE;
}
free(rcvpkt);
}
}
3. rdt2.2测试

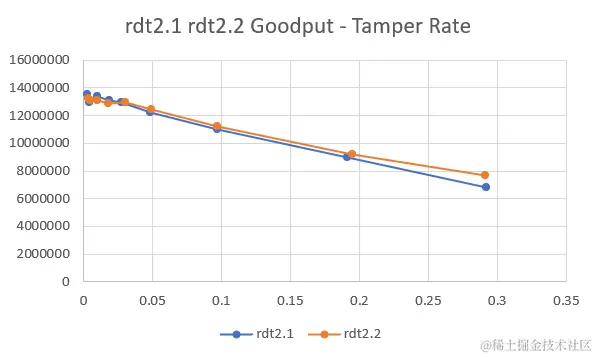

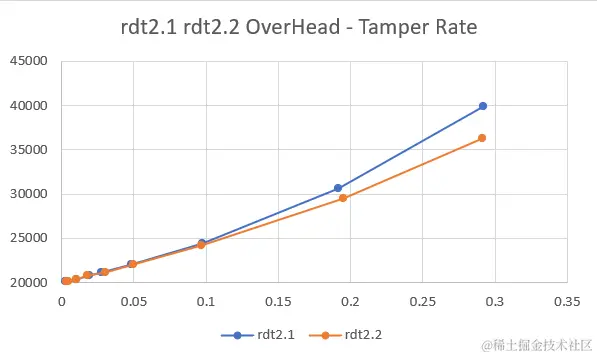

以数据包错误率为自变量对rdt2.2进行与上述相同的测试，并与rdt2.1的结果进行比较，绘制曲线如下
可以看到，rdt2.2对比rdt2.1发送的数据包总量更少，且有效吞吐量更高，说明rdt2.2确实减少了冗余数据包的发送，相比rdt2.1更为高效
三、实现rdt3.0
1. 理解rdt3.0
上述模型能够解决的只是数据包损坏的问题，一旦出现某个数据包丢包，对于以上模型都无法作出响应保证传输的可靠性
因此rdt3.0引入超时重传：
在发送端，每发一个数据包便开启一个计时器，当计时器超时仍未正常收到该数据包对应的ACK时，重传该数据包并重启计时器。
在rdt3.0中，只有计时器超时才会触发重传动作，收到受损的ACK或不正确的ACK不会触发重传。
因此，发送端状态机如下：
stateDiagram
state "Wait for call 0 from above" as st1
state "Wait for ACK 0" as st2
state "Wait for call 1 from above" as st3
state "Wait for ACK 1" as st4
[*] --> st1
st1 --> st2: rdt_send(data) <br> sndpkt=make_pkt(0, data, checksum) udt_send(sndpkt) start_timer
st2 --> st2: timeout <br> udt_send(sndpkt) start_timer
st2 --> st3: rdt_rcv(rcvpkt) && notcorrupt(rcvpkt) && isACK(rcvpkt, 0) <br> stop_timer
st3 --> st4: rdt_send(data) <br> sndpkt=make_pkt(1, data, checksum) udt_send(sndpkt) start_timer
st4 --> st4: timeout <br> udt_send(sndpkt) start_timer
st4 --> st1: rdt_rcv(rcvpkt) && notcorrupt(rcvpkt) && isACK(rcvpkt, 1) <br> stop_timer
2. rdt3.0代码实现
首先定义定时器传入的函数，内容为重传当前数据包：
void CALLBACK timeout_function(void *lpParam, boolean timeout){
if(timeout ){
printf("Time out!\n");
start_timer(timeout_function);
udt_send(sockfd, sndpkt, &client_addr);
}
}
在状态STATE_WAIT_FOR_CALL_EVEN_FROM_ABOVE和STATE_WAIT_FOR_CALL_ODD_FROM_ABOVE中，完成发送数据包时启动定时器；在状态STATE_WAIT_ACK_EVEN和STATE_WAIT_ACK_ODD中，修改代码使只有成功接收时才执行动作：
switch (currentState)
{
case STATE_WAIT_FOR_CALL_EVEN_FROM_ABOVE:
printf("STATE_WAIT_FOR_CALL_EVEN_FROM_ABOVE\n");
data = rdt_send(seq);
sndpkt = make_pkt(seq, PACKET_TYPE_DATA, data);
udt_send(sockfd, sndpkt, &client_addr);
seq++;
start_timer(timeout_function); // key step
currentState = STATE_WAIT_ACK_EVEN;
break;
case STATE_WAIT_ACK_EVEN:
printf("STATE_WAIT_ACK_EVEN\n");
rcvpkt = rdt_rcv(sockfd, &client_addr);
// if (corrupt(rcvpkt) || isACKOdd(rcvpkt))
// {
// udt_send(sockfd, sndpkt, &client_addr);
// }
// else
if (notcorrupt(rcvpkt) && isACKEven(rcvpkt)) // 只有成功接收才有动作，其它无动作
{
free(sndpkt);
stop_timer(); // key step
currentState = STATE_WAIT_FOR_CALL_ODD_FROM_ABOVE;
}
free(rcvpkt);
break;
case STATE_WAIT_FOR_CALL_ODD_FROM_ABOVE:
printf("STATE_WAIT_FOR_CALL_ODD_FROM_ABOVE\n");
data = rdt_send(seq);
sndpkt = make_pkt(seq, PACKET_TYPE_DATA, data);
udt_send(sockfd, sndpkt, &client_addr);
seq++;
start_timer(timeout_function); // key step
currentState = STATE_WAIT_ACK_ODD;
break;
case STATE_WAIT_ACK_ODD:
printf("STATE_WAIT_ACK_ODD\n");
rcvpkt = rdt_rcv(sockfd, &client_addr);
// if (corrupt(rcvpkt) || isACKEven(rcvpkt))
// {
// udt_send(sockfd, sndpkt, &client_addr);
// }
// else
if (notcorrupt(rcvpkt) && isACKOdd(rcvpkt)) // 只有成功接收才有动作，其它无动作
{
free(sndpkt);
stop_timer(); // key step
currentState = STATE_WAIT_FOR_CALL_EVEN_FROM_ABOVE;
if (seq == TOTAL_PACKETS)
finish_send = TRUE;
}
free(rcvpkt);
}
3. rdt3.0测试
在clumsy中设置 数据包损坏率Tamper 为1，改变 丢包率Drop 依次为0.3, 0.5, 1, 2, 3, 5, 10, 20, 30

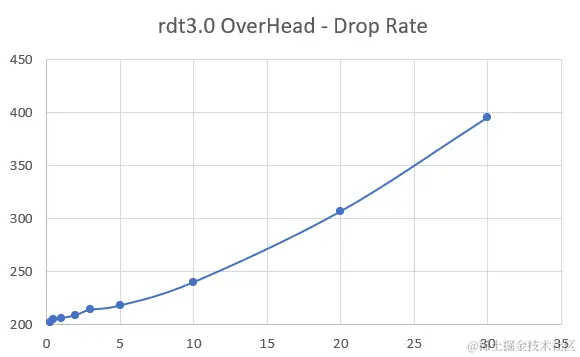

分别绘制 数据包总数OverHead 和 有效吞吐量Goodput 关于 丢包率 的关系曲线如下：
发现 数据包总数-丢包率 的图像呈非线性曲线增长，而 有效吞吐量-丢包率 的图像呈指数型下降
四、实现基于ACK的GBN
前面说到的模型都是基于停等协议，需要收到前一个数据包对应的ACK才会接着发送下一个数据包，这种情况下信道占用率很不可观
回退N帧协议（Go Back N，or GBN）在发送端维护一个长度为N的窗口，已收到ACK部分的末位置base，以及下一个要发送的数据包的位置next_seq_num；在接收端按顺序逐一接收并发送ACK
根据文档给出的状态机模型，实现GBN的发送端和接收端如下：
发送端：
int N = 10;
int base = 1, next_seq_num = 1; // 定义GBN所需全局变量
void sending_packets()
{
// 初始化状态
char *data;
Packet *rcvpkt;
// get start_time
unsigned long start_time = GetTickCount();
while (base != TOTAL_PACKETS + 1)
{
while(next_seq_num < base + N && next_seq_num <= TOTAL_PACKETS){
data = rdt_send(next_seq_num);
sndpkt[next_seq_num] = make_pkt(next_seq_num, PACKET_TYPE_DATA, data);
udt_send(sockfd, sndpkt[next_seq_num], &client_addr);
if(base == next_seq_num)
start_timer(timeout_function);
next_seq_num++;
}
rcvpkt = rdt_rcv(sockfd, &client_addr);
if(notcorrupt(rcvpkt)){
base = get_ack_num(rcvpkt) + 1;
if(base == next_seq_num)
stop_timer();
else
start_timer(timeout_function);
}
}
// get end_time
unsigned long end_time = GetTickCount();
// calculate goodput
calculate_goodput(start_time, end_time);
// get overhead
getOverHead();
// get tamper rate
calculate_tamper_rate();
}
接收端：
void receiving_packets(){
Packet *rcvpkt;
Packet* sndpkt;
int rcv_seq = -1;
int expected_seq_num = 1;
while (TRUE)
{
rcvpkt = rdt_rcv(sockfd, &server_addr);
if(notcorrupt(rcvpkt) && has_seq_num(rcvpkt, expected_seq_num)){
extract_data(rcvpkt);
sndpkt = make_pkt(expected_seq_num, PACKET_TYPE_ACK, NULL);
udt_send(sockfd, sndpkt, &server_addr);
expected_seq_num++;
}else if(notcorrupt(rcvpkt) && rcvpkt->seq < expected_seq_num){
sndpkt = make_pkt(rcvpkt->seq, PACKET_TYPE_ACK, NULL);
udt_send(sockfd, sndpkt, &server_addr);
}
}
}
boolean has_seq_num(Packet *rcvpkt, int expected_seq_sum){
return rcvpkt->seq == expected_seq_sum;
}
五、实现基于NAK的GBN
该模型中，在发送端缓存数据包后持续发送，直到收到接收端返回的NAK错误，再重发出错数据包，并继续持续发送之后的数据包；在接收端按顺序逐一接收，如出现错误则发送NAK
代码实现上，在发送端维护两个全局变量：next_seq_num表示下一个要发送的数据包下标，naks_done表示关于NAK的错误已被处理，用于两个线程间通信，截断持续发送的过程
发送端：
// 自定义全局变量
int next_seq_num = 0;
boolean naks_done = TRUE;
char *data;
for (int i = 0; i < TOTAL_PACKETS; ++i)
{
// 预先装填所有数据
data = rdt_send(i);
sndpkt[i] = make_pkt(i, PACKET_TYPE_DATA, data);
}
while(next_seq_num < TOTAL_PACKETS){
if(naks_done){
udt_send(sockfd, sndpkt[next_seq_num], &client_addr);
next_seq_num++;
}
}
unsigned long receive_naks(LPVOID pl_param)
{
// 服务器应一直监听来自客户端的数据包
// int last_nak_num = -1;
while (1)
{
// TODO: 收到NAK处理重发
Packet *rcvpkt = rdt_rcv(sockfd, &client_addr);
naks_done = FALSE;
if(notcorrupt(rcvpkt) && isNAK(rcvpkt)){
udt_send(sockfd, sndpkt[rcvpkt->seq], &client_addr); // 防止最后一个丢包
next_seq_num = rcvpkt->seq + 1;
}
naks_done = TRUE;
}
}
接收端：
// 定义为全局
int max_seq_received = -1; // 目前为止按序接收到的最大序号
boolean packet_received = 0; // 是否接收完成的标志
// LOOP 1: 检查是否收到的包是否发生了比特错误
if (corrupt(rcvpkt))
{
// TODO
sndpkt = make_pkt(max_seq_received + 1, PACKET_TYPE_NAK, NULL);
udt_send(sockfd, sndpkt, &server_addr);
continue;
}
// LOOP 2: 检查是否收到的包是否为按序到达的
if (rcvpkt->seq == max_seq_received + 1)
{
// TODO
extract_data(rcvpkt);
max_seq_received++;
if(max_seq_received == TOTAL_PACKETS - 1)
packet_received = 1;
else{
stop_timer();
start_timer(timer_process);
}
}
// LOOP 3: 检查是否收到的包是否为乱序到达的
if (rcvpkt->seq > max_seq_received + 1)
{
// TODO
printf("receive a packet out of order: %d\n", rcvpkt->seq);
sndpkt = make_pkt(max_seq_received + 1, PACKET_TYPE_NAK, NULL);
udt_send(sockfd, sndpkt, &server_addr);
}
// 定时器到期后触发的回调函数
VOID CALLBACK timer_process(PVOID lpParam, BOOLEAN TimerOrWaitFired)
{
if (TimerOrWaitFired)
{
// TODO: 定时器到期处理逻辑
start_timer(timer_process);
Packet *sndpkt = make_pkt(max_seq_received + 1, PACKET_TYPE_NAK, NULL);
udt_send(sockfd, sndpkt, &server_addr);
// Notice: 若有需要，可以重置定时器，为下一个预期的数据包启动新的定时器，如在这里继续调用 set_or_update_timer 函数
}
}
六、量化分析
该部分实验将测试ACK-GBN和NAK-GBN的执行过程中，数据包总量OverHead和有效吞吐量Goodput关于多个不同自变量的变化关系

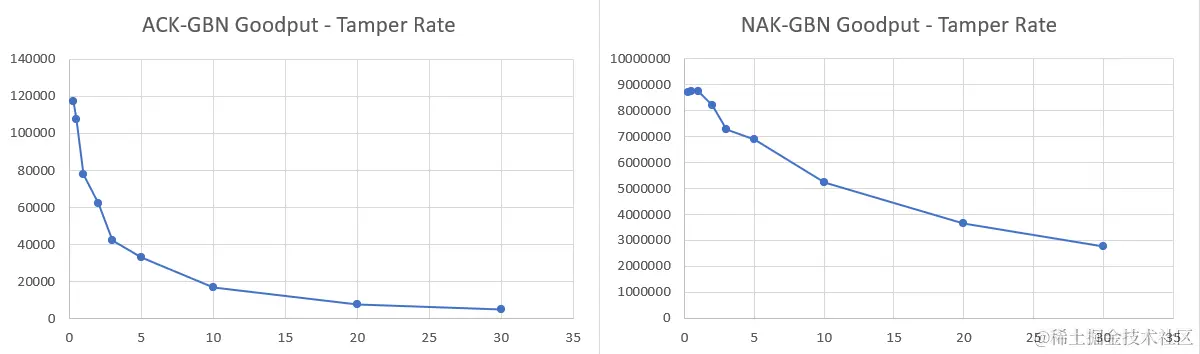

1. 关于数据包错误率

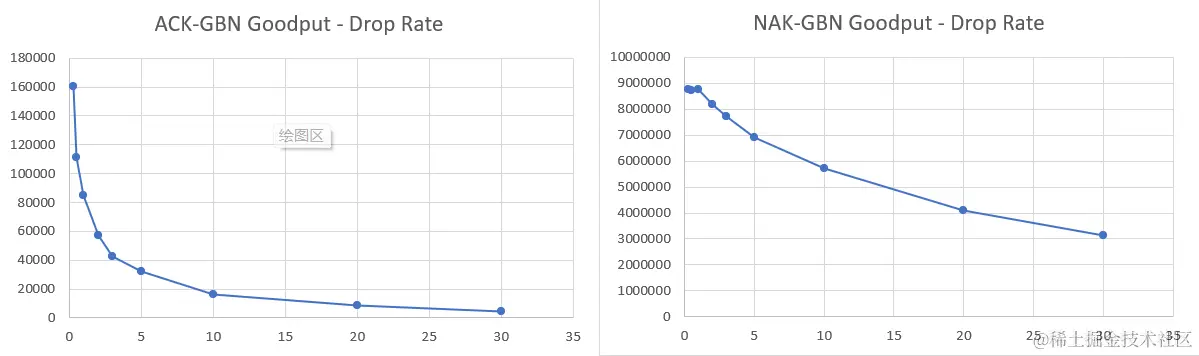

2. 关于丢包率

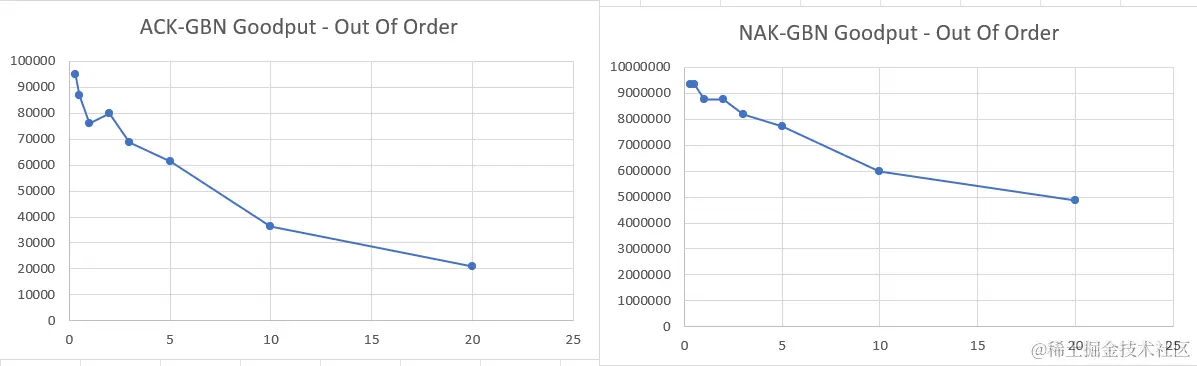

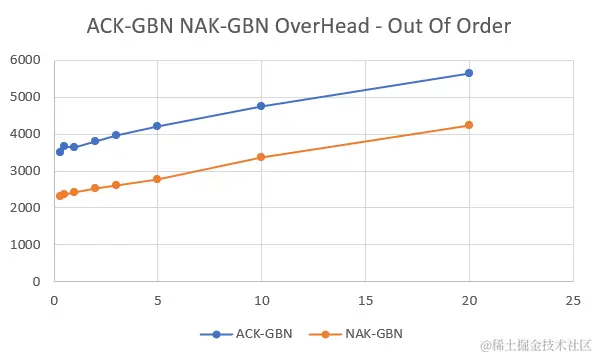

3. 关于乱序数据包比例
4. 实验分析
通过对比发现，NAK-GBN在上述所有情况中的OverHead都要比ACK-GBN要少，且Goodput都远远超过ACK-GBN（几十倍）
