进度二
熟悉外设GSL1680
下载查看GSL1680的datasheet，了解“电路结构，工作原理，寄存器，通信时序”

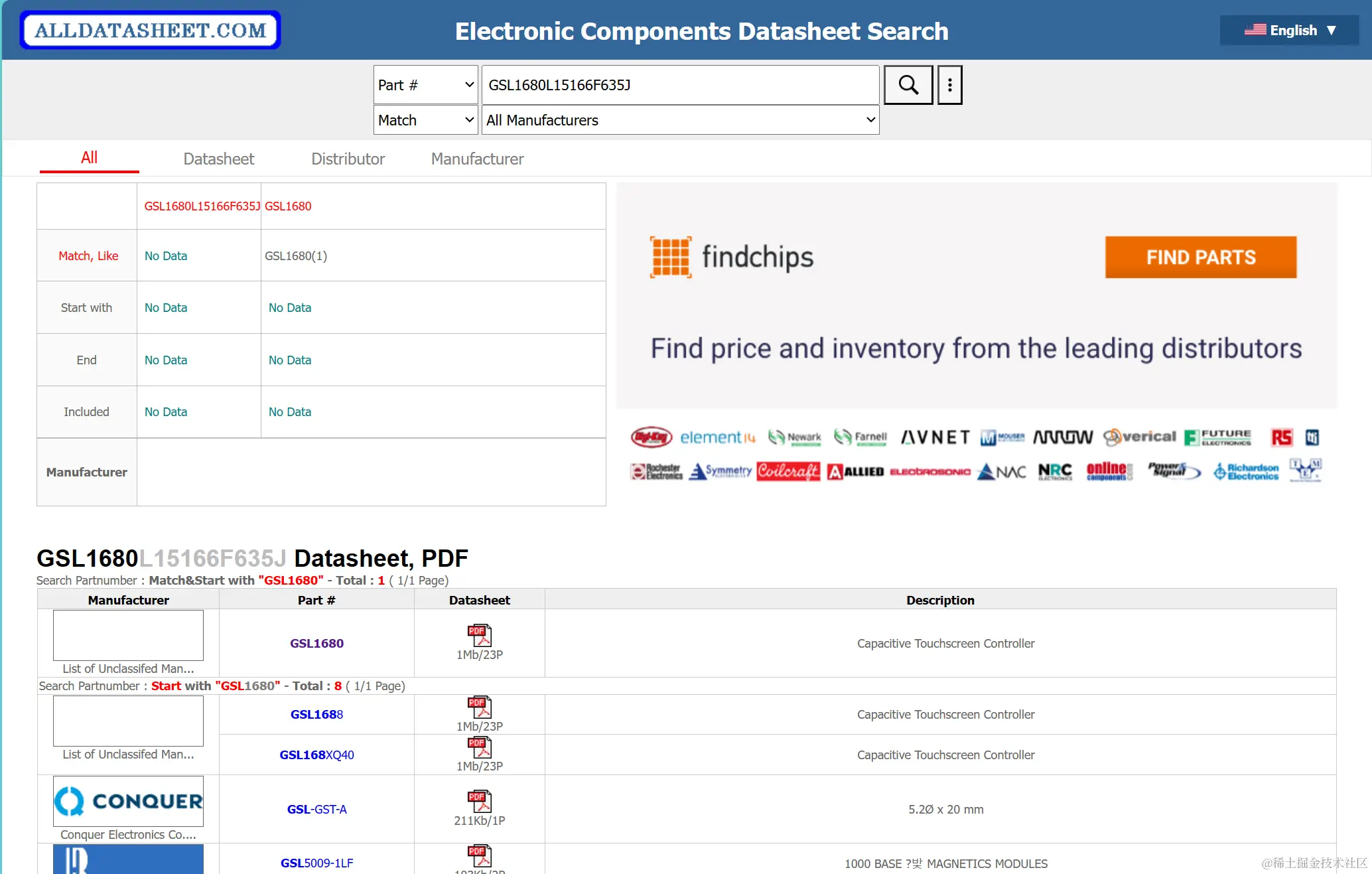

第一步上ALLDATASHEET.com找芯片数据手册

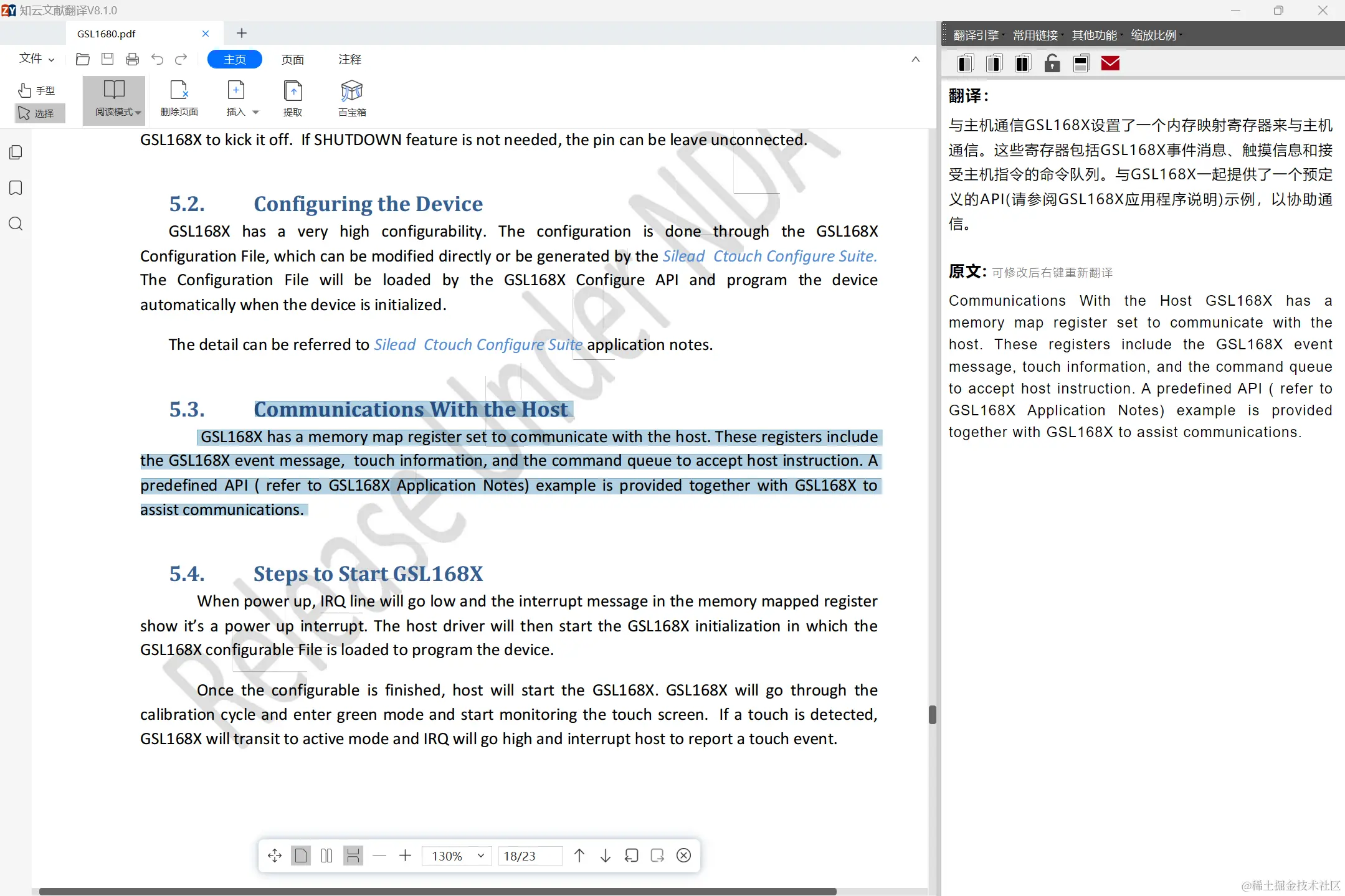

第二步用知云文献翻译阅读芯片数据手册
第三步总结需要用到的地方
-
电路结构：GSL1680通过4个引脚与主机控制器连接（除了电源），使用I2C接口进行通信，包括SDA、SCL、IRQ和SHUTDOWN引脚。
-
工作原理：当触摸屏上的某个通道被触摸时，设备会转入激活模式并等待激活超时后返回到低速扫描模式。如果没有通道被触摸，则保持低速扫描模式直到超时后进入绿色模式。
-

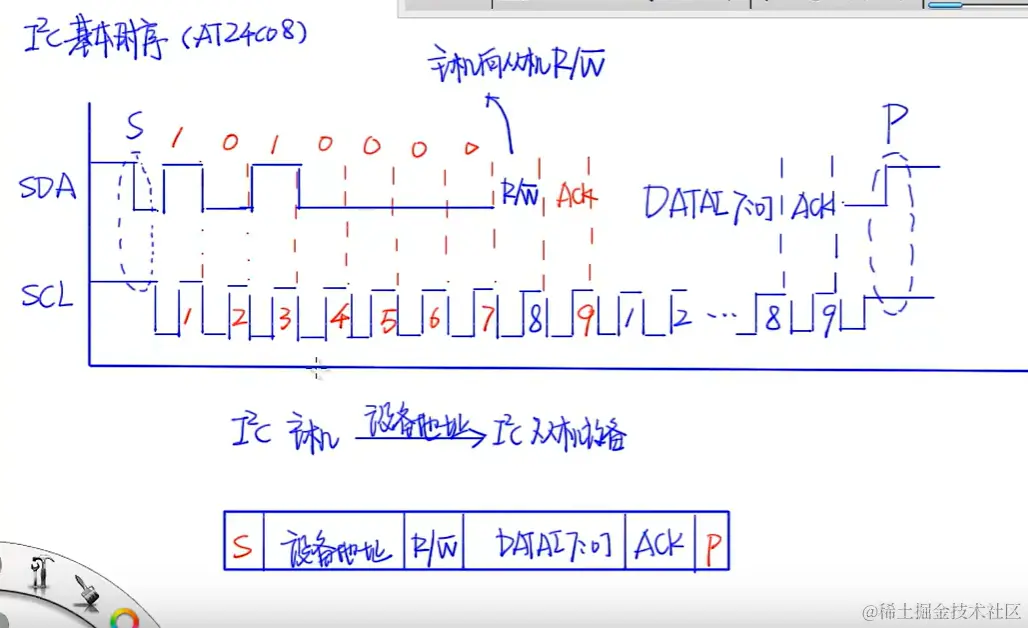

通信时序：GSL1680的I2C通信遵循标准的I2C协议，包括START条件、写地址、写数据、STOP条件等步骤。每个周期至少有一次数据采集，并且可以通过配置来调整这些周期的时间。此外，对于中断的使用，如果需要读取消息而IRQ线未被断言，建议进行双重读取以检查一致性，从而确保没有同时发生读操作和消息更新的情况。
-
中断：根据文本片段，GSL1680设备通过I2C接口与主机控制器通信，并使用中断信号IRQ来通知主机有新的消息准备好。当某个通道被触摸时，设备会转入激活模式并等待激活超时后返回到低速扫描模式，然后设备将进入绿色模式，在绿色模式下以更慢的速度监视触摸屏。如果需要利用这个中断功能，您需要编写代码来检测IRQ引脚的状态变化，并在检测到低电平（即IRQ信号激活）时执行相应的操作。

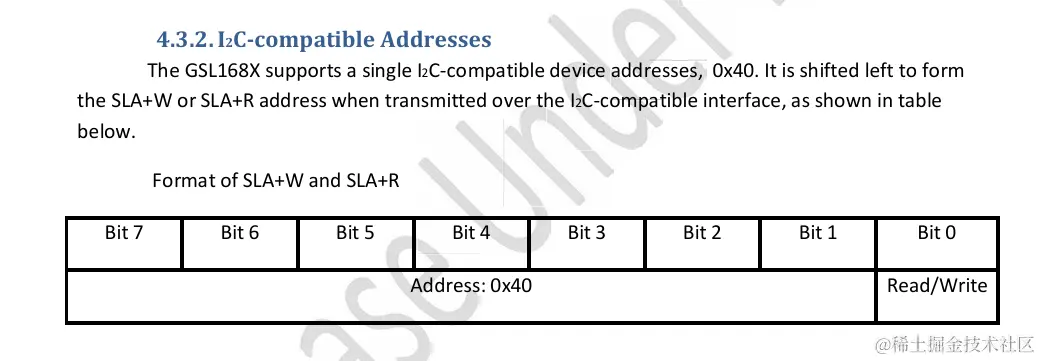

Device Address
GSL168X支持单个i2c兼容设备地址0x40。通过兼容i2c的接口传输时，会向左移位形成SLA+W或SLA+R地址，如下表所示。 SLA+W和SLA+R格式
Writing to the Device
写设备的一个写周期包括START条件和设备的i2c兼容地址(SLA+W)。下一个字节是开始写入的位置的地址。
多字节传输中的后续字节——实际数据——被写入地址指针的位置，地址指针的位置+1，地址指针的位置+ 2，依此类推。
WRITE操作以i2c兼容总线上的STOP条件结束。一个新的写周期涉及发送另一个地址指针。注意，WRITE周期必须以STOP条件结束;如果一个周期被新的START条件终止，GSL168X可能无法正确响应。

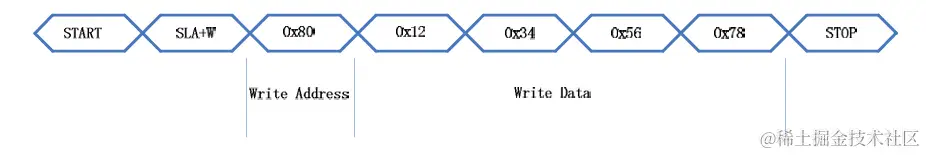

下图显示了一个将四个字节的数据写入从0x80开始的连续地址的示例。
4字节的示例，0x12345678写地址0x80（？）
Reading from the Device
从设备读取为了从设备读取，通常会发生两个兼容i2c的总线活动:第一个是兼容i2c的写操作来设置地址指针，第二个是实际的兼容i2c的读操作来接收数据。当检测到READ周期的STOP条件时，地址指针返回到其起始值。
没有必要在每次读取之前设置地址指针。每次读操作后，地址指针都会自动更新，所以如果读操作顺序正确，地址指针就是正确的。
WRITE和READ周期由START条件和设备的i2c兼容地址(分别为SLA+W或SLA+R)组成。每个循环必须以STOP条件结束;如果一个周期被新的START条件终止，GSL168X可能无法正确响应。

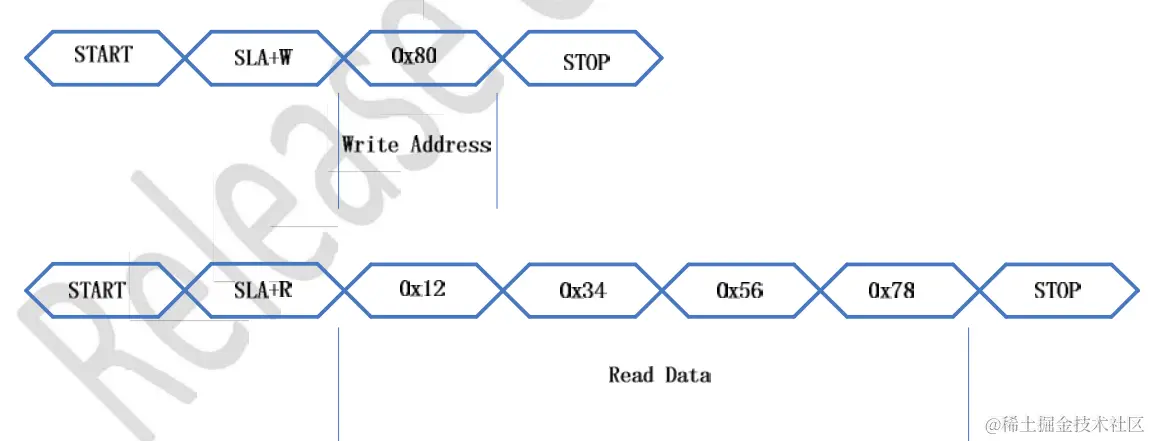

下图显示了从地址0x80读取四个字节的i2c兼容命令。
从地址0x80读取一个4字节的例子
熟悉6818的IIC控制器
下载查看6818的datasheet，了解iic“电路结构，工作原理，寄存器，通信时序”
1.IIC是一种数据传输协议(SPI，USB，SDIO,UART......)
2.速度比较:IIC(100K，400K，3.4M)<SPI<SDIO<网络< USB
3.IIC是一个半双工通信方式，两根总线(SCL，SDA)，每个设备都有唯一设备地址
4.一次传输8bit，高位在前，低位在后;总线空闲状态:数据线SDA拉为高电平
