RocketMQ源码学习（一）—— 注册中心NameServerRocketMQ设计基于主题的发布与订阅模式，核心功能包

前言

核心目录结构

broker：broker模块（broker启动进程）
client：消息客户端，包含消息生产者、消息消费者相关类
common：公共包
dev：开发者信息（非源代码）
distribution：部署实例文件夹（非源代码）
example：RocketMQ示例代码
filter：消息过滤相关基础类
filter：消息过滤服务器实现相关类（Filter启动进程）
logappender：日志实现相关类
namesrv：NameServer实现相关类（NameServer启动进程）
openmessageing：消息开放标准，正在制定中
remoting：远程通信模块，基于Netty
srvutil：服务器工具类
store：消息存储实现相关类
style：checkstyle相关实现
test：测试相关类
tools：工具类，监控命令相关实现类

设计理念

RocketMQ设计基于主题的发布与订阅模式，核心功能包括消息发送、消息存储（Broker）、消息消费，整体设计追求简单与性能第一，主要体现在如下三个方面：

NameServer设计极其简单，使用自研NameServer实现元数据的管理（Topic路由信息等），Topic路由信息追求最终一致性可容忍分钟级的不一致，所以，RocketMQ的NameServer集群互不通信，降低了实现的复杂度和对网络的要求，提高性能
高效的IO存储机制。追求消息发送的高吞吐量，RocketMQ的消息存储文件设计成文件组的概念，组内单个文件大小固定，方便引入内存映射机制，消息存储基于顺序写，极大地提升了消息的写性能，为了兼顾消息消费与消息查找，引入了消息消费队列文件与索引文件
容忍存在设计缺陷，适当将某些工作下放给RocketMQ使用者。只保证消息被消费者消费，但设计上允许消息被重复消费，消息重复问题由消费者在消息消费时实现幂等

RocketMQ一个Topic拥有多个消息队列，一个Broker为每一个主题默认创建4个读队列4个写队列。多个Broker组成一个集群，BrokerName由相同的多台Broker组成Master-Slave架构，brokerId为0代表Master，大于0表示Slave。BrokerLiveInfo中的lastUpdateTimestamp存储上次收到Broker心跳包的时间

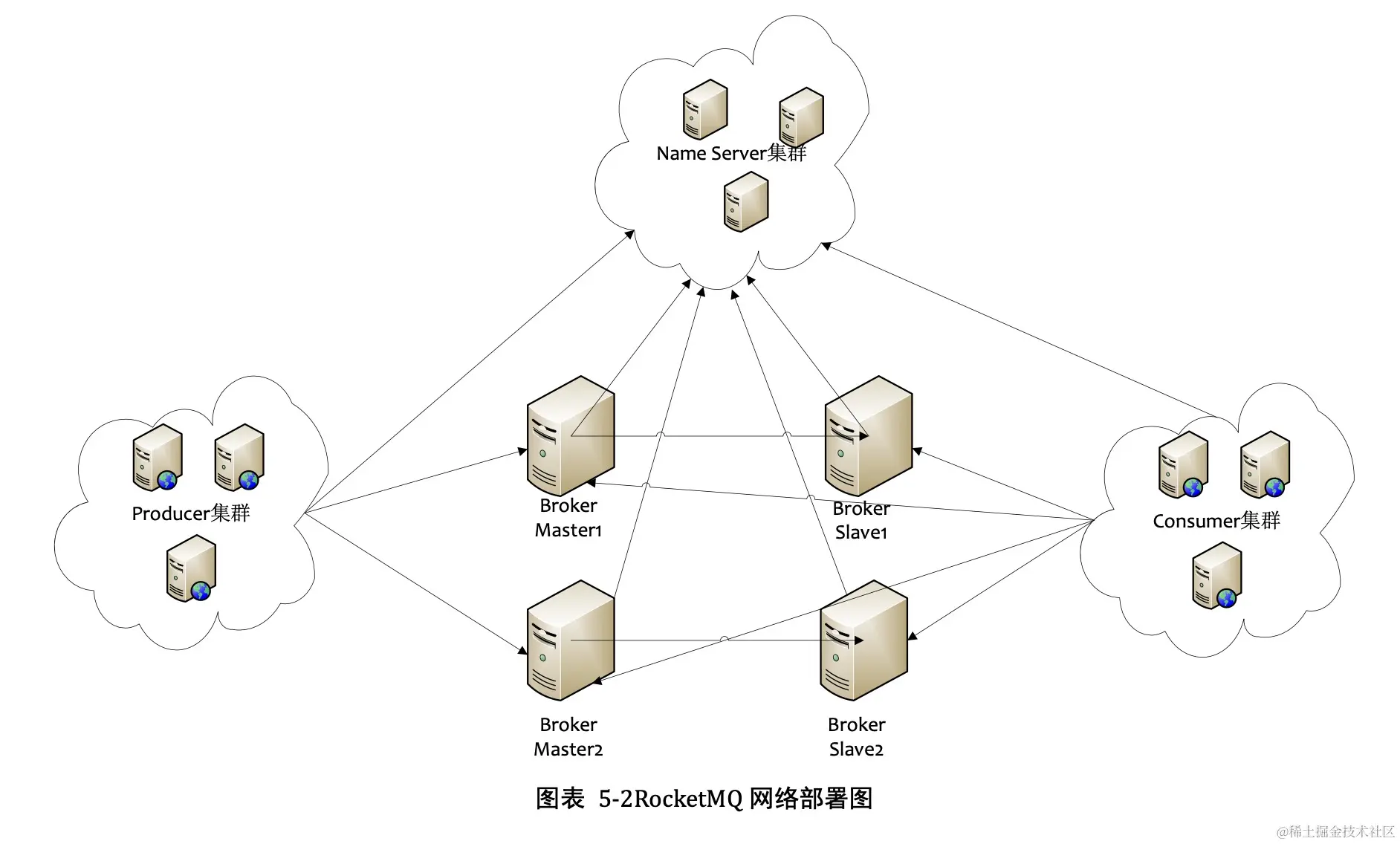

1.路由中心NameServer

Broker消息服务器在启动时向所有NameServer注册，消息生产者(Producer)在发送消息之前先从NameServer获取Broker服务器地址列表，根据负载算法从列表中选择一台消息服务器进行消息发送。NameServer与每台Broker服务器保持长连接，并间隔10s检测Broker是否存活，如果检测到Broker宕机，则从路由注册表中将其移除，但是路由并不会马上通知消息生产者

目的：降低NameServer实现的复杂度，在消息发送端提供容错机制来保证消息发送的高可用性
NameServer集群彼此之间互不通信，所以NameServer服务器之间在某一时刻的数据并不会完全相同，简单高效，可以更轻松地容忍节点故障

1.1启动流程

首先解析配置文件，需要填充NameServerConfig、NettyServerConfig属性值
根据启动属性创建NamesrvController实例，并初始化该实例，NameServerController实例为NameServer核心控制器
注册JVM钩子函数并启动服务器，以便监听Broker、消息生产者的网络要求

public static NamesrvController main0(String[] args) {

        try {
            NamesrvController controller = createNamesrvController(args);
            start(controller);
            String tip = "The Name Server boot success. serializeType=" + RemotingCommand.getSerializeTypeConfigInThisServer();
            log.info(tip);
            System.out.printf("%s%n", tip);
            return controller;
        } catch (Throwable e) {
            e.printStackTrace();
            System.exit(-1);
        }

        return null;
    }


public static NamesrvController createNamesrvController(String[] args) throws IOException, JoranException {
        // NameServer业务参数
        final NamesrvConfig namesrvConfig = new NamesrvConfig();
        // NameServer网络参数，使用Netty
        // 在启动NameServer时会使用Util类检查配置参数，如 -c、--属性名 属性值(--listenPort 9876)
        final NettyServerConfig nettyServerConfig = new NettyServerConfig();
        nettyServerConfig.setListenPort(9876);
        // 通过 -c 命令指定配置文件的路径
        if (commandLine.hasOption('c')) {
            String file = commandLine.getOptionValue('c');
            if (file != null) {
                InputStream in = new BufferedInputStream(new FileInputStream(file));
                properties = new Properties();
                properties.load(in);
                MixAll.properties2Object(properties, namesrvConfig);
                MixAll.properties2Object(properties, nettyServerConfig);

                namesrvConfig.setConfigStorePath(file);

                System.out.printf("load config properties file OK, %s%n", file);
                in.close();
            }
        }

        if (commandLine.hasOption('p')) {
            InternalLogger console = InternalLoggerFactory.getLogger(LoggerName.NAMESRV_CONSOLE_NAME);
            MixAll.printObjectProperties(console, namesrvConfig);
            MixAll.printObjectProperties(console, nettyServerConfig);
            System.exit(0);
        }

        MixAll.properties2Object(ServerUtil.commandLine2Properties(commandLine), namesrvConfig);
}


public static NamesrvController start(final NamesrvController controller) throws Exception {

        if (null == controller) {
            throw new IllegalArgumentException("NamesrvController is null");
        }

        // 初始化NamesrvController
        boolean initResult = controller.initialize();
        if (!initResult) {
            controller.shutdown();
            System.exit(-3);
        }

        // 注册JVM钩子函数并启动服务器，以便监听Broker、消息生产者的网络要求
        // 线程池优雅关闭的方式：注册一个JVM钩子函数，在JVM进程关闭之前，先将线程池关闭，及时释放资源
        Runtime.getRuntime().addShutdownHook(new ShutdownHookThread(log, (Callable<Void>) () -> {
            controller.shutdown();
            return null;
        }));
        controller.start();

        return controller;
    }

NameServerConfig属性

public class NamesrvConfig {
    private static final InternalLogger log = InternalLoggerFactory.getLogger(LoggerName.NAMESRV_LOGGER_NAME);

    // rocketmq主目录，可通过参数或设置环境变量配置
    private String rocketmqHome = System.getProperty(MixAll.ROCKETMQ_HOME_PROPERTY, System.getenv(MixAll.ROCKETMQ_HOME_ENV));
    // NameServer存储KV配置属性的持久化路径
    private String kvConfigPath = System.getProperty("user.home") + File.separator + "namesrv" + File.separator + "kvConfig.json";
    // nameServer默认配置文件路径，不生效。可通过参数-c配置
    private String configStorePath = System.getProperty("user.home") + File.separator + "namesrv" + File.separator + "namesrv.properties";
    private String productEnvName = "center";
    private boolean clusterTest = false;
    // 是否支持顺序消息，默认是不支持
    private boolean orderMessageEnable = false;
}

NettyServerConfig属性

public class NettyServerConfig implements Cloneable {
    //NameServer监听端口，默认初始化为9876
    private int listenPort = 8888;
    // Netty业务线程池线程个数
    private int serverWorkerThreads = 8;
    /**
     * Netty public任务线程池线程个数
     * Netty网络设计，根据业务类型会创建不同的线程池，比如处理消息发送、消息消费、心跳检测等
     * 如果该业务类型(RequestCode)未注册线程池，则由public线程池执行
     */
    private int serverCallbackExecutorThreads = 0;
    /**
     * IO线程池线程个数，主要是NameServer、Broker端解析请求、返回相应的线程个数
     * 这类线程主要是处理网络请求的，解析请求包，然后转发到各个业务线程池完成具体的业务操作
     * 最后将结果返回调用方
     */
    private int serverSelectorThreads = 3;
    // send oneway消息请求并发度(Broker端参数)
    private int serverOnewaySemaphoreValue = 256;
    // 异步消息发送最大并发度(Broker端参数)
    private int serverAsyncSemaphoreValue = 64;
    // 网络连接最大空闲时间，默认120s
    private int serverChannelMaxIdleTimeSeconds = 120;
    // 网络socket发送缓冲区大小，默认64k
    private int serverSocketSndBufSize = NettySystemConfig.socketSndbufSize;
    // 网络socket接收缓冲区大小，默认64k
    private int serverSocketRcvBufSize = NettySystemConfig.socketRcvbufSize;
    private int writeBufferHighWaterMark = NettySystemConfig.writeBufferHighWaterMark;
    private int writeBufferLowWaterMark = NettySystemConfig.writeBufferLowWaterMark;
    private int serverSocketBacklog = NettySystemConfig.socketBacklog;
    // ByteBuffer是否开启缓存，建议开启
    private boolean serverPooledByteBufAllocatorEnable = true;

    // 是否启用Epoll IO模型，Linux环境建议开启
    private boolean useEpollNativeSelector = false;
}

NamesrvController#Initialize代码片段

public boolean initialize() {

        // 加载KV配置
        this.kvConfigManager.load();
        // 创建NettyServer网络处理对象
        this.remotingServer = new NettyRemotingServer(this.nettyServerConfig, this.brokerHousekeepingService);

        this.remotingExecutor =
            Executors.newFixedThreadPool(nettyServerConfig.getServerWorkerThreads(), new ThreadFactoryImpl("RemotingExecutorThread_"));

        this.registerProcessor();
        /**
         * 创建两个定时任务，即心跳检测
         * 定时任务1：NameServer每隔10s扫描一次Broker，移除处于不激活状态的Broker
         * 定时任务2：nameServer每隔10分钟打印一次KV配置
         */
        this.scheduledExecutorService.scheduleAtFixedRate(NamesrvController.this.routeInfoManager::scanNotActiveBroker, 5, 10, TimeUnit.SECONDS);
        this.scheduledExecutorService.scheduleAtFixedRate(NamesrvController.this.kvConfigManager::printAllPeriodically, 1, 10, TimeUnit.MINUTES);

        return true;
    }

1.2路由注册、故障剔除

NameServer主要作用是为消息生产者和消息消费者提供关于主题Topic的路由信息，那么NameServer需要存储路由的基础信息，还要能够管理Broker节点，包括路由注册、路由剔除等功能。

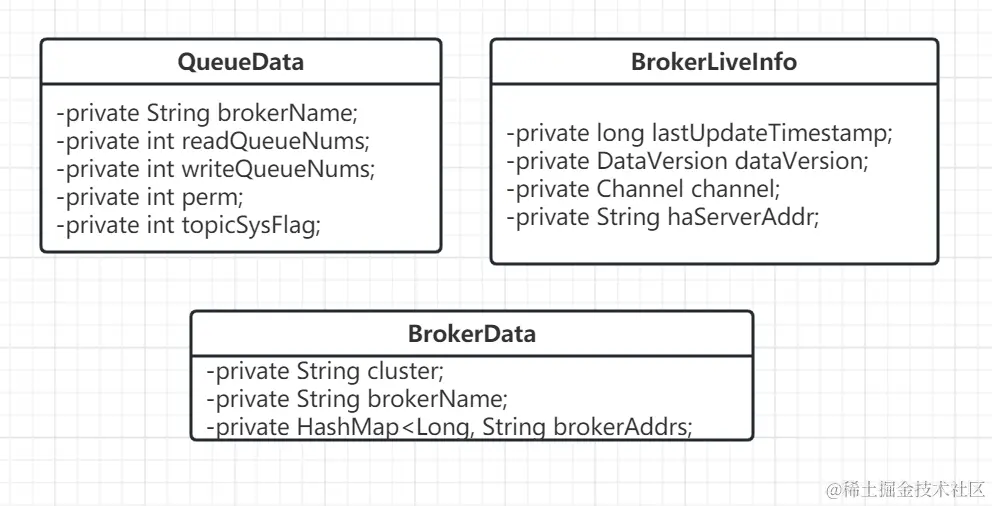

路由元信息（五张表！）

RocketMQ一个Topic拥有多个消息队列，一个Broker为每一个主题默认创建4个读队列4个写队列。多个Broker组成一个集群，BrokerName由相同的多台Broker组成Master-Slave架构，brokerId为0代表Master，大于0表示Slave。BrokerLiveInfo中的lastUpdateTimestamp存储上次收到Broker心跳包的时间

public class RouteInfoManager {
    private static final InternalLogger log = InternalLoggerFactory.getLogger(LoggerName.NAMESRV_LOGGER_NAME);
    private final static long BROKER_CHANNEL_EXPIRED_TIME = 1000 * 60 * 2;
    // 使用到了读写锁
    private final ReadWriteLock lock = new ReentrantReadWriteLock();
    // Topic消息队列路由信息，消息发送时根据路由表进行负载均衡
    private final HashMap<String/* topic */, Map<String /* brokerName */ , QueueData>> topicQueueTable;
    // Broker基础信息，包含brokerName、所属集群名称、主备Broker地址
    private final HashMap<String/* brokerName */, BrokerData> brokerAddrTable;
    // Broker集群信息，存储集群中所有Broker名称
    private final HashMap<String/* clusterName */, Set<String/* brokerName */>> clusterAddrTable;
    // Broker状态信息。NameServer每次收到心跳包时会替换该信息
    private final HashMap<String/* brokerAddr */, BrokerLiveInfo> brokerLiveTable;
    // Broker上的FilterServer列表，用于类模式消息过滤
    private final HashMap<String/* brokerAddr */, List<String>/* Filter Server */> filterServerTable;
}

路由注册

RocketMQ的路由注册是通过Broker与NameServer的心跳功能实现的。Broker启动时向集群中所有的NameServer发送心跳语句，设置定时任务每隔30s向集群中所有的NameServer发送心跳包，NameServer收到Broker心跳包时会更新brokerLiveTable缓存中BrokerLiveInfo的lastUpdateTimestamp，然后NameServer每隔10s扫描brokerLiveTable，如果连接120s没有收到心跳包，NameServer将移除该Broker的路由信息同时关闭Socket连接

Broker发送心跳包（每隔30s）

将Broker相关信息发送到NameServerList中的每个NameServer中

发送心跳包的具体逻辑：首先封装请求包头（Header）
brokerAddr：broker地址
brokerId：brokerId，0：Maseter；大于0：Slave
brokerName：broker名称，主从brokerName一致
clusterName：集群名称
haServerAddr：master地址，初次请求时该值为空，slave向NameServer注册后返回
requestBody：
- filterServerList：消息过滤服务器列表
- topicConfigWrapper：主题配置

// BrokerController#start
this.scheduledExecutorService.scheduleAtFixedRate(new Runnable() {

            @Override
            public void run() {
                try {
                    BrokerController.this.registerBrokerAll(true, false, brokerConfig.isForceRegister());
                } catch (Throwable e) {
                    log.error("registerBrokerAll Exception", e);
                }
            }                                 // getRegisterNameServerPeriod()：1000*30
        }, 1000 * 10, Math.max(10000, Math.min(brokerConfig.getRegisterNameServerPeriod(), 60000)), TimeUnit.MILLISECONDS);

---------------------------------------------------------------------------------------------------------

 // 内部会调用BrokerOuterAPI#registerBrokerAll
 // 方法主要是遍历所有NameServer列表，Broker消息服务器会依次向NameServer发送心跳包
 List<String> nameServerAddressList = this.remotingClient.getNameServerAddressList();
        if (nameServerAddressList != null && nameServerAddressList.size() > 0) {
            final RegisterBrokerRequestHeader requestHeader = new RegisterBrokerRequestHeader();
            requestHeader.setBrokerAddr(brokerAddr);
            requestHeader.setBrokerId(brokerId);
            requestHeader.setBrokerName(brokerName);
            requestHeader.setClusterName(clusterName);
            requestHeader.setHaServerAddr(haServerAddr);
            requestHeader.setCompressed(compressed);

            RegisterBrokerBody requestBody = new RegisterBrokerBody();
            requestBody.setTopicConfigSerializeWrapper(topicConfigWrapper);
            requestBody.setFilterServerList(filterServerList);
            final byte[] body = requestBody.encode(compressed);
            final int bodyCrc32 = UtilAll.crc32(body);
            requestHeader.setBodyCrc32(bodyCrc32);
            final CountDownLatch countDownLatch = new CountDownLatch(nameServerAddressList.size());

            // 遍历所有NameServer列表
            for (final String namesrvAddr : nameServerAddressList) {
                brokerOuterExecutor.execute(() -> {
                    try {
                        // 分别向NameServer注册
                        RegisterBrokerResult result = registerBroker(namesrvAddr, oneway, timeoutMills, requestHeader, body);
                        if (result != null) {
                            registerBrokerResultList.add(result);
                        }

                        log.info("register broker[{}]to name server {} OK", brokerId, namesrvAddr);
                    } catch (Exception e) {
                        log.warn("registerBroker Exception, {}", namesrvAddr, e);
                    } finally {
                        countDownLatch.countDown();
                    }
                });
            }

---------------------------------------------------------------------------------------------------------

 // 接着会调用BrokerOuterAPI#registerBroker（网络发送代码）
 private RegisterBrokerResult registerBroker(
        final String namesrvAddr,
        final boolean oneway,
        final int timeoutMills,
        final RegisterBrokerRequestHeader requestHeader,
        final byte[] body
    ) throws RemotingCommandException, MQBrokerException, RemotingConnectException, RemotingSendRequestException, RemotingTimeoutException,
        InterruptedException {
        // 利用初始化好的请求头对象创建一个远程命令对象
        RemotingCommand request = RemotingCommand.createRequestCommand(RequestCode.REGISTER_BROKER, requestHeader);
        request.setBody(body);

        if (oneway) {
            try {
                this.remotingClient.invokeOneway(namesrvAddr, request, timeoutMills);
            } catch (RemotingTooMuchRequestException e) {
                // Ignore
            }
            return null;
        }
        // 在 NettyRemotingClient 类下，基于Netty进行网络传输，每一个请求，RocketMQ都会定义一个RequestCode，然后在服务端对应相应的网络处理器(processor包下)
        RemotingCommand response = this.remotingClient.invokeSync(namesrvAddr, request, timeoutMills);

NameServer处理心跳包

本质上是维护RouteInfoManager中的那五张表的信息

Step1：路由注册需要加写锁，防止并发修改RouteInfoManager中的路由表。首先判断Broker所属集群是否存在，如果不存在，则创建，然后将broker名加入到集群Broker集合中
Step2：维护BrokerData信息，首先从brokerAddrTable根据BrokerName尝试获取Broker信息，如果不存在，则新建BrokerData并放入到brokerAddrTable，registerFirst设置为true；如果存在，registerFirst设置为false，表示非第一次注册。
Step3：如果Broker为Maseter，并且Broker Topic配置信息发生变化或者是初次注册，则需要创建或更新Topic路由元数据，填充topicQueueTable，其实就是为默认主题自动注册路由信息，其中包含MixAll.DEFAULT_TOPIC的路由信息。当消息生产者发送主题时，如果该主题未创建并且BrokerConfig的autoCreateTopicEnable为true时，将返回MixAll.DEFAULT_TOPIC的路由信息.
Step4：更新BrokerLiveInfo，存活Broker信息表，BrokerLiveInfo是执行路由删除的重要依据
Step5：注册Broker的过滤器Server地址列表，一个Broker上会关联多个FilterServer消息过滤服务器。如果此Broker为从节点，则需要查找该Broker的Master节点信息，并更新对应的masterAddr属性。

org.apache.rocketmq.namesrv.processor.DefaultRequestProcessor网络处理器解析请求类型，如果请求类型为RequestCode.REGISTER_BROKER，则请求最终转发到RouteInfoManager#registerBroker

// RouteInfoManager#registerBroker

// clusterAddrTable维护
// Step1：路由注册需要加写锁，防止并发修改RouteInfoManager中的路由表。
// 首先判断Broker所属集群是否存在，如果不存在，则创建，然后将broker名加入到集群Broker集合中
this.lock.writeLock().lockInterruptibly();
Set<String> brokerNames = this.clusterAddrTable.computeIfAbsent(clusterName, k -> new HashSet<>());
brokerNames.add(brokerName);

// brokerAddrTable 维护
// Step2：维护BrokerData信息，首先从brokerAddrTable根据BrokerName尝试获取Broker信息，
// 如果不存在，则新建BrokerData并放入到brokerAddrTable，registerFirst设置为true；
// 如果存在，registerFirst设置为false，表示非第一次注册。
BrokerData brokerData = this.brokerAddrTable.get(brokerName);
if (null == brokerData) {
    registerFirst = true;
    brokerData = new BrokerData(clusterName, brokerName, new HashMap<>());
    this.brokerAddrTable.put(brokerName, brokerData);
}
String oldAddr = brokerData.getBrokerAddrs().put(brokerId, brokerAddr);
registerFirst = registerFirst || (null == oldAddr);

// topicQueueTable 维护
// Step3：如果Broker为Maseter，并且Broker Topic配置信息发生变化或者是初次注册，则需要创建或更新Topic路由元数据，填充topicQueueTable，其实就是为默认主题自动注册路由信息，其中包含MixAll.DEFAULT_TOPIC的路由信息。当消息生产者发送主题时，如果该主题未创建并且BrokerConfig的autoCreateTopicEnable为true时，将返回MixAll.DEFAULT_TOPIC的路由信息.
if (null != topicConfigWrapper && MixAll.MASTER_ID == brokerId) {
    if (this.isBrokerTopicConfigChanged(brokerAddr, topicConfigWrapper.getDataVersion()) || registerFirst) {
        ConcurrentMap<String, TopicConfig> tcTable = topicConfigWrapper.getTopicConfigTable();
            if (tcTable != null) {
                for (Map.Entry<String, TopicConfig> entry : tcTable.entrySet()) {
                    this.createAndUpdateQueueData(brokerName, entry.getValue());
                }
            }
    }
}
    // 根据TopicConfig创建QueueData数据结构，然后更新topicQueueTable
    private void createAndUpdateQueueData(final String brokerName, final TopicConfig topicConfig) {
        QueueData queueData = new QueueData();
        queueData.setBrokerName(brokerName);
        queueData.setWriteQueueNums(topicConfig.getWriteQueueNums());
        queueData.setReadQueueNums(topicConfig.getReadQueueNums());
        queueData.setPerm(topicConfig.getPerm());
        queueData.setTopicSysFlag(topicConfig.getTopicSysFlag());

        Map<String, QueueData> queueDataMap = this.topicQueueTable.get(topicConfig.getTopicName());
        if (null == queueDataMap) {
            queueDataMap = new HashMap<>();
            queueDataMap.put(queueData.getBrokerName(), queueData);
            this.topicQueueTable.put(topicConfig.getTopicName(), queueDataMap);
            log.info("new topic registered, {} {}", topicConfig.getTopicName(), queueData);
        } else {
            QueueData old = queueDataMap.put(queueData.getBrokerName(), queueData);
            if (old != null && !old.equals(queueData)) {
                log.info("topic changed, {} OLD: {} NEW: {}", topicConfig.getTopicName(), old,
                        queueData);
            }
        }
    }

// Step4：更新BrokerLiveInfo，存活Broker信息表，BrokerLiveInfo是执行路由删除的重要依据
 BrokerLiveInfo prevBrokerLiveInfo = this.brokerLiveTable.put(brokerAddr,
        new BrokerLiveInfo(
            System.currentTimeMillis(),
            topicConfigWrapper.getDataVersion(),
            channel,
            haServerAddr));
if (null == prevBrokerLiveInfo) {
    log.info("new broker registered, {} HAServer: {}", brokerAddr, haServerAddr);
}

// Step5：注册Broker的过滤器Server地址列表，一个Broker上会关联多个FilterServer消息过滤服务器。如果此Broker为从节点，则需要查找该Broker的Master节点信息，并更新对应的masterAddr属性。
if (filterServerList != null) {
    if (filterServerList.isEmpty()) {
        this.filterServerTable.remove(brokerAddr);
     } else {
        this.filterServerTable.put(brokerAddr, filterServerList);
     }
}

if (MixAll.MASTER_ID != brokerId) {
    String masterAddr = brokerData.getBrokerAddrs().get(MixAll.MASTER_ID);
    if (masterAddr != null) {
        BrokerLiveInfo brokerLiveInfo = this.brokerLiveTable.get(masterAddr);
        if (brokerLiveInfo != null) {
            result.setHaServerAddr(brokerLiveInfo.getHaServerAddr());
            result.setMasterAddr(masterAddr);
        }
    }
}

设计亮点

NameServer与Broker保持长连接，Broker状态存储在brokerLiveTable中，NameServer每收到一个心跳包，将更新brokerLiveTable中关于Broker的状态信息以及路由表（topicQueueTable、brokerAddrTable、brokerLiveTable、filterServerTable）。

更新上述路由表（HashTable）使用了锁粒度较少的读写锁，允许多个消息发送者（Producr）并发读，保证消息发送时的高并发。但同一时刻NameServer只处理一个Broker心跳包，多个心跳包请求串行执行。

路由删除

Broker每隔30s向NameServer发送一个心跳包，心跳包中包含BrokerId、Broker地址、Broker名称、Broker所属集群名称、Broker关联的FilterServer列表。如果Broker宕机，NameServer会剔除失效的Broker

NameServer每隔10s会扫描brokerLiveTable状态表，如果BrokerLive的lastUpdateTimestamp的时间戳距当前时间超过120s，则认为Broker失效，移除该Broker，关闭与Broker连接，并同时更新topicQueueTable、brokerAddrTable、brokerLiveTable、filterServerTable

RocketMQ有两个触发点来触发路由删除

NameServer定时扫描brokerLiveTable检测上次心跳包与当前系统时间的时间差，如果时间戳大于120s，则需要移除该Broker信息
Broker在正常被关闭的情况下，会执行unregisterBroker指令

// RouteInfoManager#scanNotActiveBroker
public int scanNotActiveBroker() {
        int removeCount = 0;
        Iterator<Entry<String, BrokerLiveInfo>> it = this.brokerLiveTable.entrySet().iterator();
        while (it.hasNext()) {
            Entry<String, BrokerLiveInfo> next = it.next();
            long last = next.getValue().getLastUpdateTimestamp();
            if ((last + BROKER_CHANNEL_EXPIRED_TIME) < System.currentTimeMillis()) {
                RemotingUtil.closeChannel(next.getValue().getChannel());
                it.remove();
                log.warn("The broker channel expired, {} {}ms", next.getKey(), BROKER_CHANNEL_EXPIRED_TIME);
                this.onChannelDestroy(next.getKey(), next.getValue().getChannel());

                removeCount++;
            }
        }

        return removeCount;
    }

    // onChannelDestroy方法，关闭channel，删除与该Broker相关的路由信息，需要加写锁
    this.lock.writeLock().lockInterruptibly();
    this.brokerLiveTable.remove(brokerAddrFound);
    this.filterServerTable.remove(brokerAddrFound);

Step1：申请写锁，根据brokerAddress从brokerLiveTable、filterServerTable移除
Step2：维护brokerAddrTable，遍历brokerAddrTable，找到要删除的Broker，从BrokerData中移除，如果移除后为空，则从brokerAddrTable中移除该brokerName对应的条目
Step3：根据BrokerName，从clusterAddrTable中找到Broker并从集群中移除
Step4：根据brokerName，遍历所有主题的队列，如果队列中包含了当前Broker的队列，则移除，如果topic只包含待移除Broker的队列，从路由表中删除该topic
Step5：释放写锁，完成路由删除

路由发现

RocketMQ路由是非实时的，当Topic路由发生变化后，NameServer不主动推送给客户端，而是由客户端定时拉取主题最新的路由

private String orderTopicConf;          // 顺序消息配置内容，来自于KVConfig
private List<QueueData> queueDatas;     // topic队列元数据
private List<BrokerData> brokerDatas;   // topic分布的broker元数据
// broker上过滤服务器地址列表
private HashMap<String/* brokerAddr */, List<String>/* Filter Server */> filterServerTable;

NameServer路由发现实现类：DefaultRequestProcessor#getRouteInfoByTopic

Step1：调用RouteInfoManager的方法，从路由表topicQueueTable、brokerAddrTable、filterServerTable中分别填充TopicRouteData中的List、List和filterServer地址表
Step2：如果找到主题对应的路由信息并且该主题为顺序消息，则从NameServer KVConfig中获取关于顺序消息相关的配置填充路由信息。如果找不到路由信息CODE则使用ResponseCode.TOPIC_NOT_EXIST，表示没有对应的路由

public RemotingCommand getRouteInfoByTopic(ChannelHandlerContext ctx,
        RemotingCommand request) throws RemotingCommandException {
        final RemotingCommand response = RemotingCommand.createResponseCommand(null);
        final GetRouteInfoRequestHeader requestHeader =
            (GetRouteInfoRequestHeader) request.decodeCommandCustomHeader(GetRouteInfoRequestHeader.class);

        /**
        * topicRouteData.setBrokerDatas(brokerDataList);
        * topicRouteData.setFilterServerTable(filterServerMap);
        * topicRouteData.setQueueDatas(new ArrayList<>(queueDataMap.values()));
        */
        TopicRouteData topicRouteData = this.namesrvController.getRouteInfoManager().pickupTopicRouteData(requestHeader.getTopic());


        if (topicRouteData != null) {
            if (this.namesrvController.getNamesrvConfig().isOrderMessageEnable()) {
                String orderTopicConf =
                    this.namesrvController.getKvConfigManager().getKVConfig(NamesrvUtil.NAMESPACE_ORDER_TOPIC_CONFIG,
                        requestHeader.getTopic());
                topicRouteData.setOrderTopicConf(orderTopicConf);
            }

            byte[] content;
            Boolean standardJsonOnly = requestHeader.getAcceptStandardJsonOnly();
            if (request.getVersion() >= Version.V4_9_4.ordinal() || (null != standardJsonOnly && standardJsonOnly)) {
                content = topicRouteData.encode(SerializerFeature.BrowserCompatible,
                    SerializerFeature.QuoteFieldNames, SerializerFeature.SkipTransientField,
                    SerializerFeature.MapSortField);
            } else {
                content = RemotingSerializable.encode(topicRouteData);
            }

            response.setBody(content);
            response.setCode(ResponseCode.SUCCESS);
            response.setRemark(null);
            return response;
        }

        response.setCode(ResponseCode.TOPIC_NOT_EXIST);
        response.setRemark("No topic route info in name server for the topic: " + requestHeader.getTopic()
            + FAQUrl.suggestTodo(FAQUrl.APPLY_TOPIC_URL));
        return response;
    }

1.3总结

存在问题：NameServer需要等Broker失效至少120s才能将Broker从路由表中移除，如果在Broker故障期间，消息生产者Producer根据主题获取到的路由信息包含已经宕机的Broker，会导致消息发送失败，怎么解决？
