一句话回答

描述业务场景和设计思路的一系列图

它包含哪些图

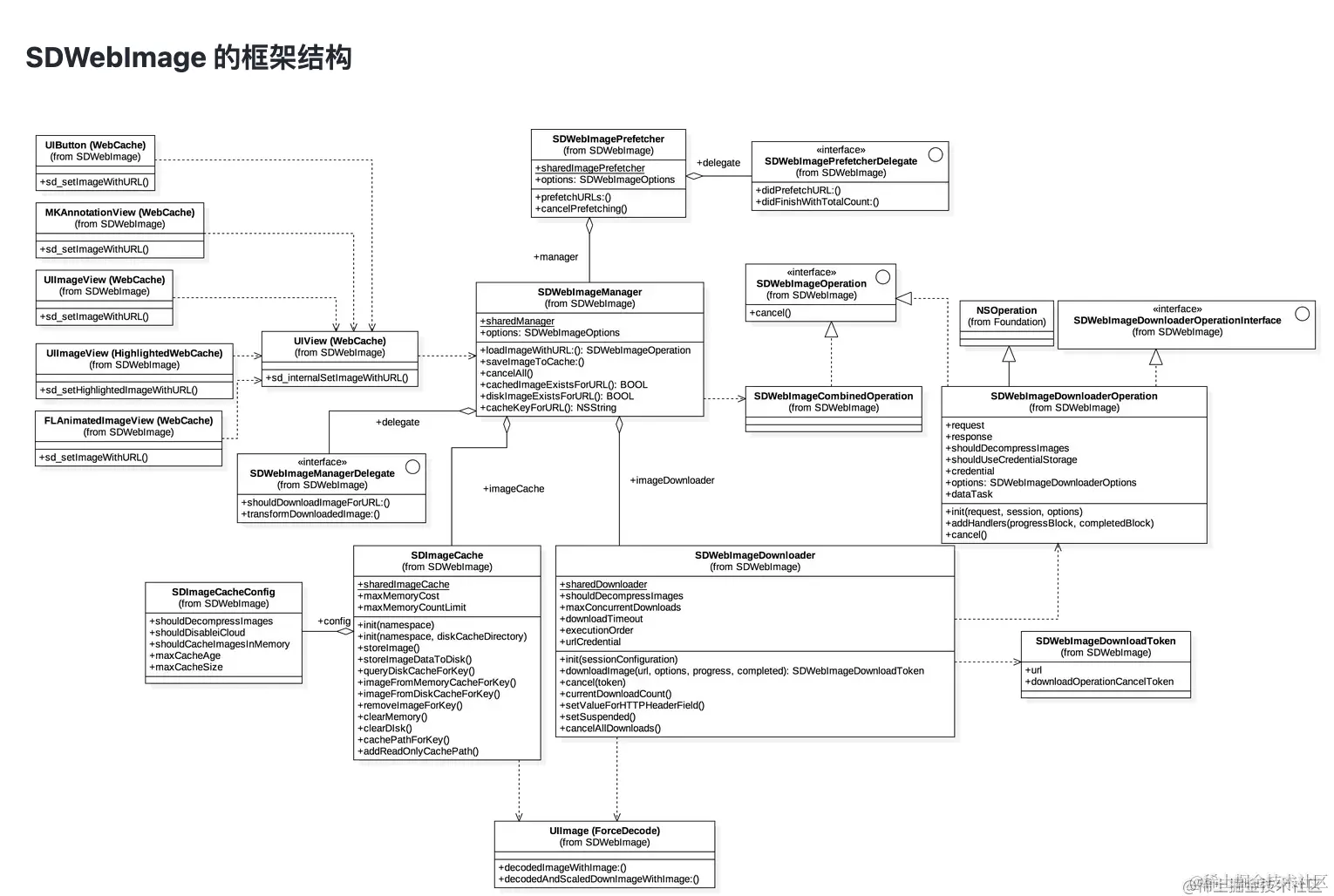

1. 类图：描述类的特性和类与类之间的关系

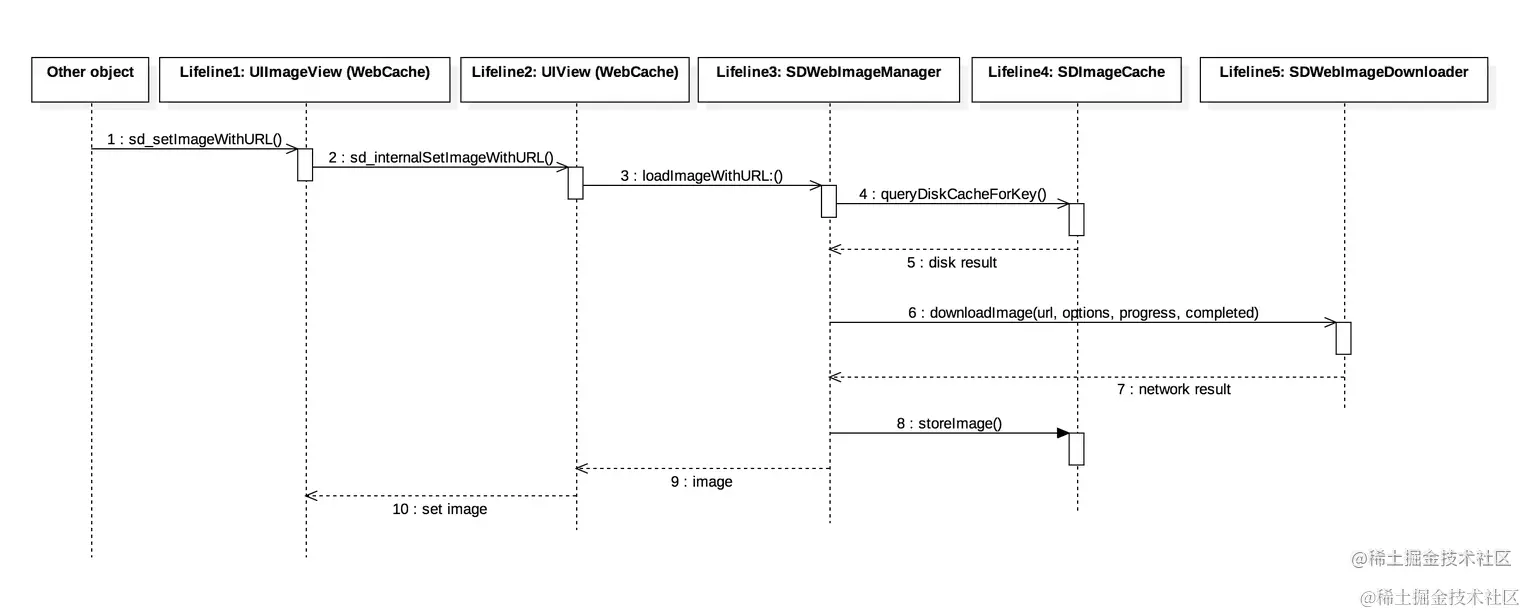

2. 时序图：对象之间发送消息，描述多个对象之间的协作关系

SDWebimage 下载图片的过程

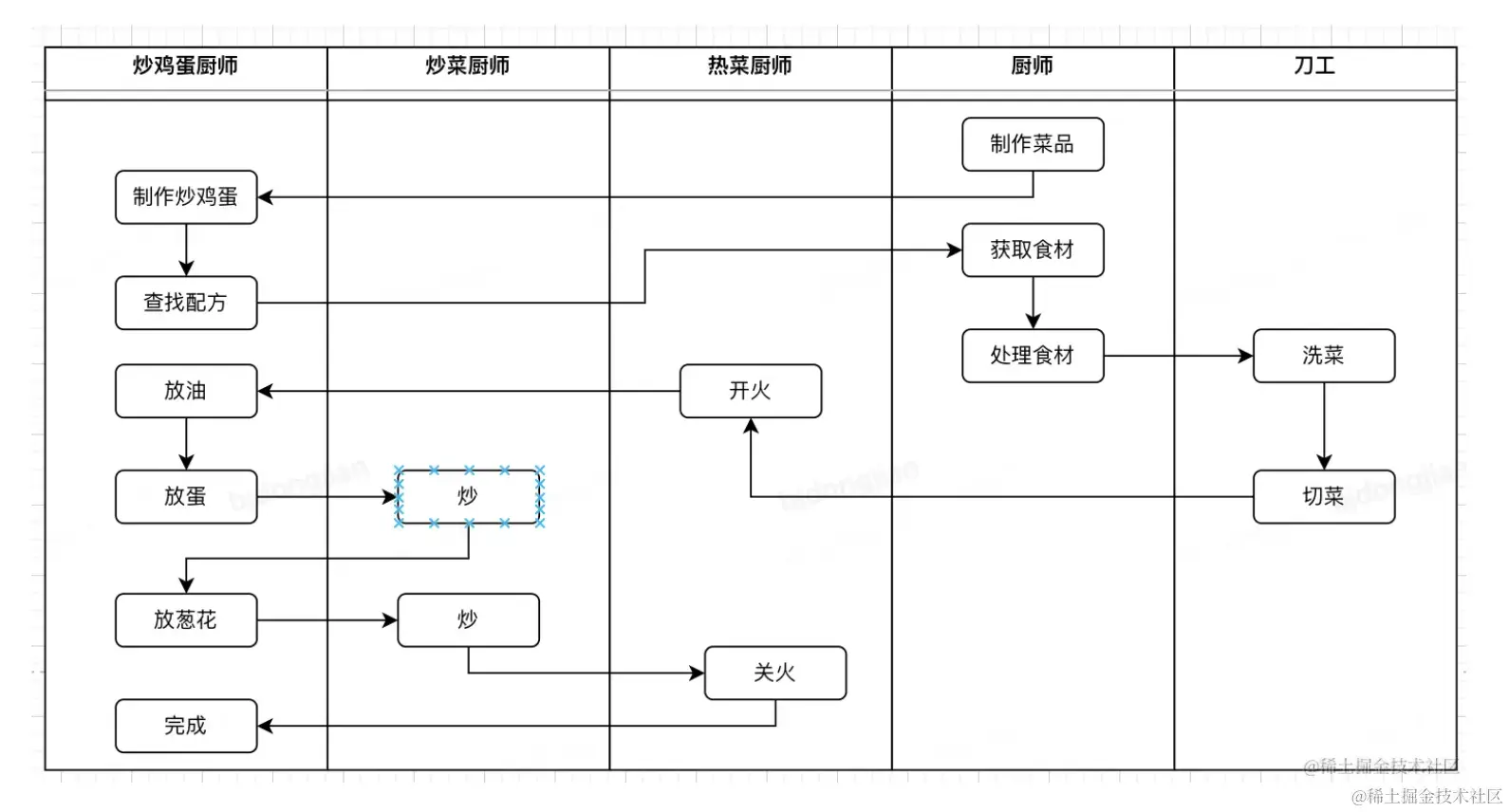

3. 泳道图：一种特殊的流程图，会把不同部门分开描述

4. 用例图：粗犷地描述一个功能单元、用于分析需求的初始阶段

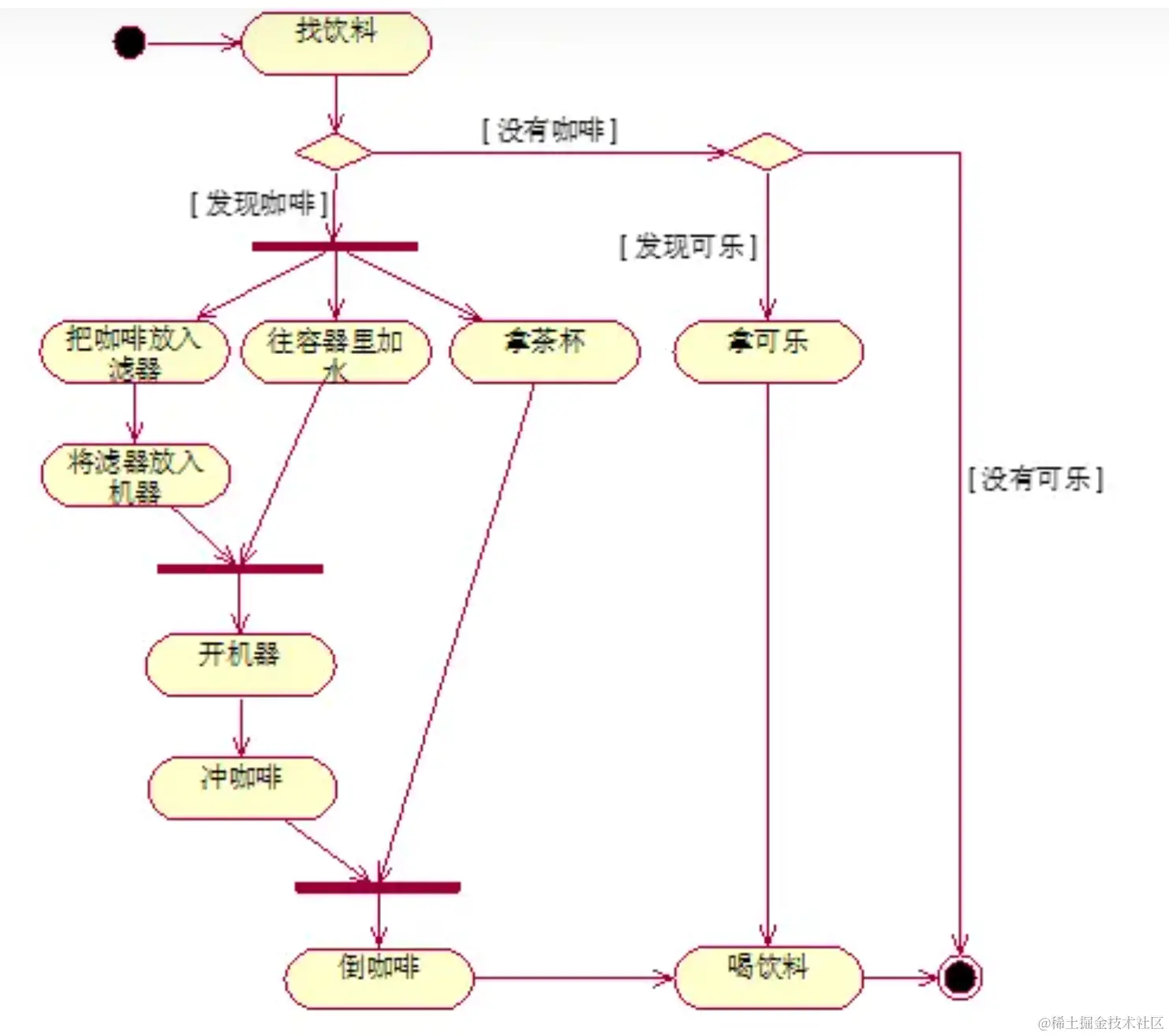

5. 活动图：描述系统中的活动和控制流程，强调的是业务流程

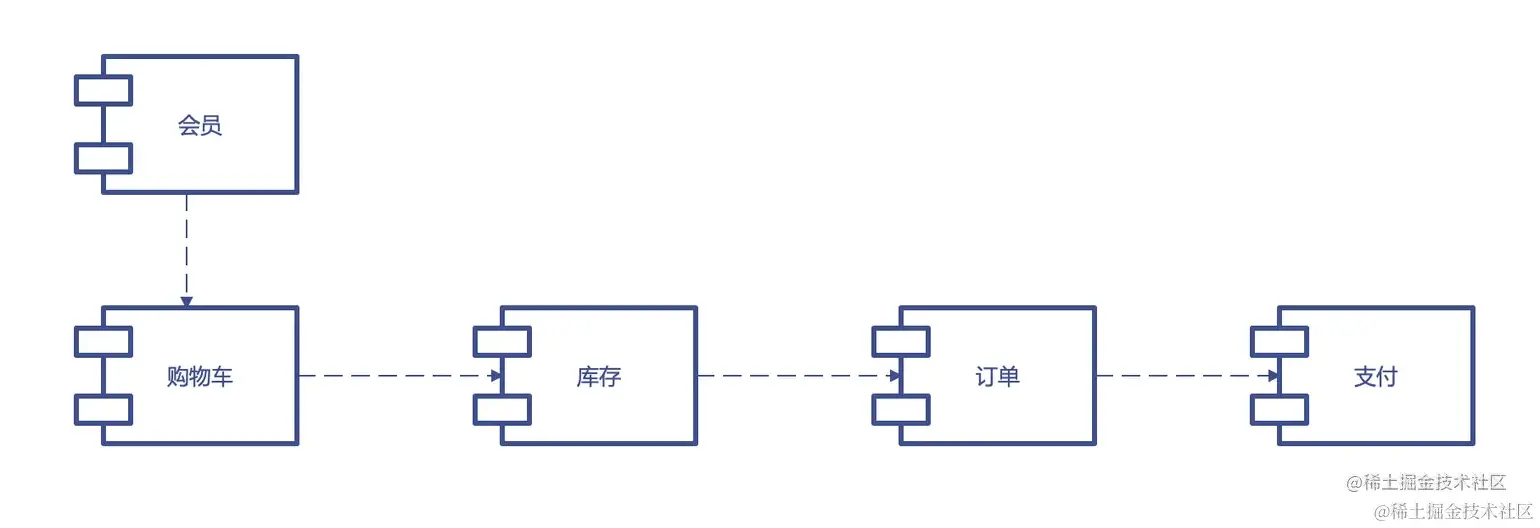

6. 组件图：粒度比类图大，描述组件之间的静态关系

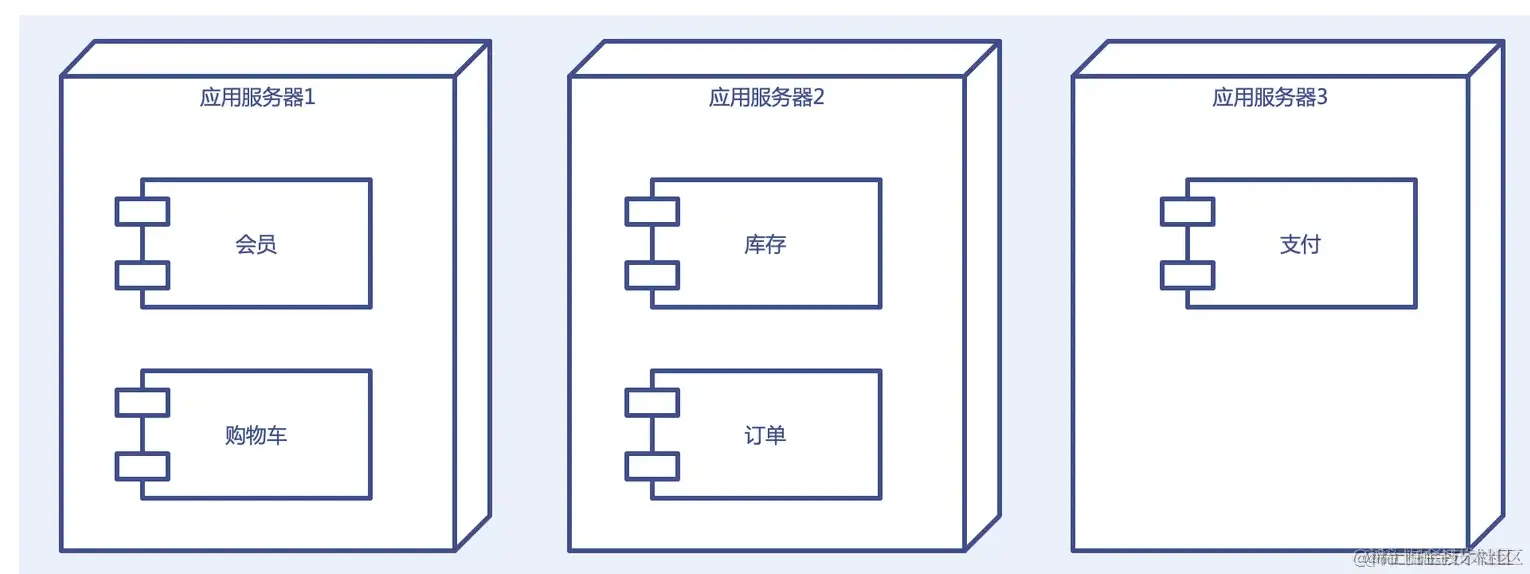

7. 部署图：描述软件最终的物理部署情况

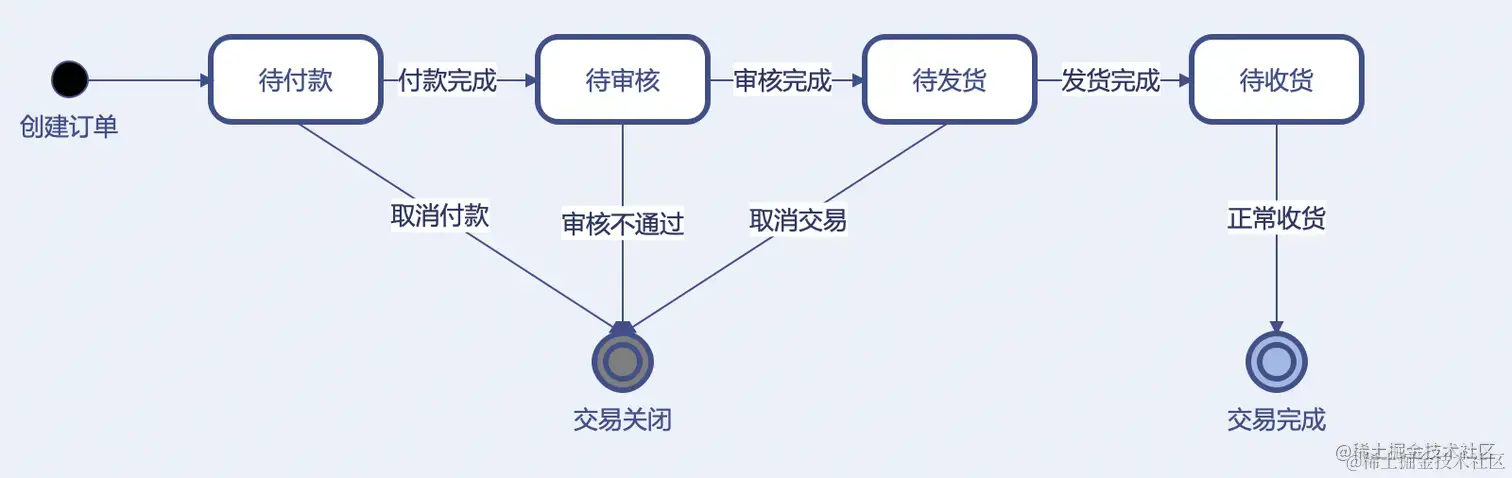

8. 状态图：单个对象的生命周期变迁情况（比如一个订单的流转）
