背景

转眼2024年已经快到五一假期了，最近有空一直在看一些鸿蒙原生开发的文档，ArkUI声明式开发可以快速构建复杂高效的界面和动画效果。

想着快订票了，不如我们就来做一个纯血鸿蒙NEXT开发订票页面吧。


掌握技能

本实例虽然只有一个小实例，但是你可以学到一些常用的ArkUI组件的知识，希望通过笔者的实例教程，带你更深刻的理解这些组件的功能，也带你进入原生鸿蒙开发的奇妙世界。

Column、Row和Stack布局：通过最常用的三种布局方式，快速学习理解AruUI页面构造；
DatePicker：日期选择器，实现快速选择指定范围日期的功能；
animation：属性动画，通过组件的某些通用属性变化，实现渐变过渡的动画效果；
transition：组件内转场动画，通过配置转场参数，在组件插入和删除时显示渐变过渡的动画效果。
Button：按钮组件，响应用户的点击等操作。

需求分析

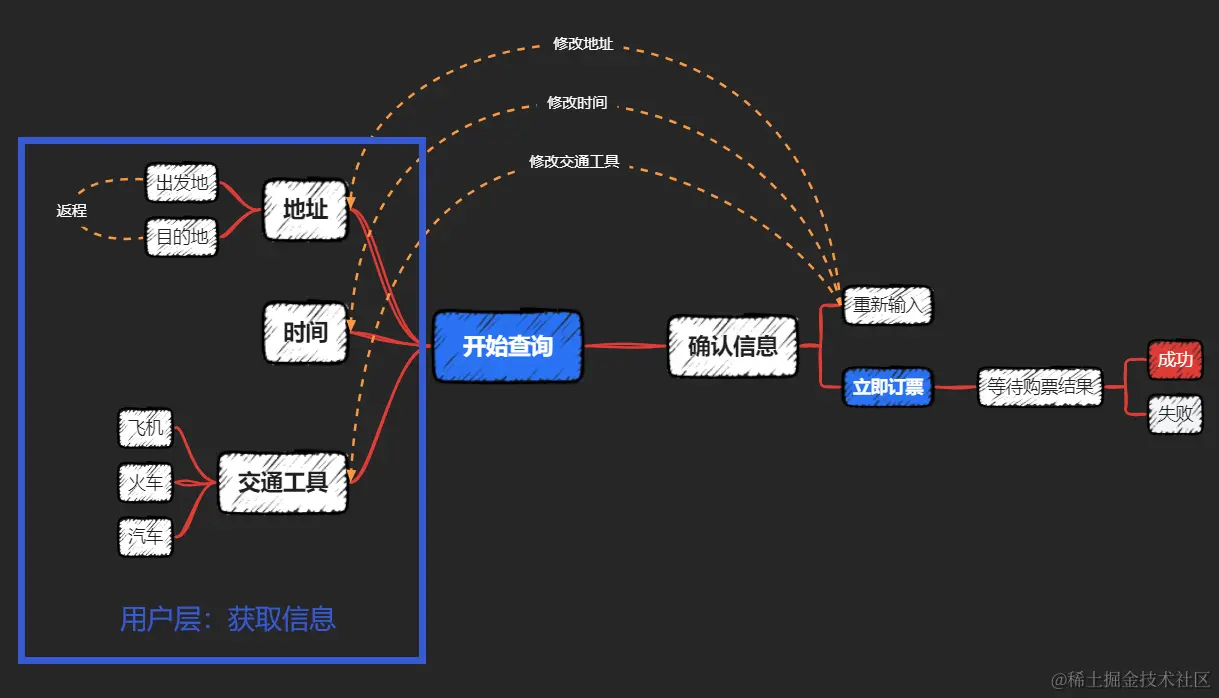

本实例并非用户真实还原购票场景，只是通过简化版的产品流程设计，模拟用户购票流程，简易梳理产品架构图，如下图所示：

UI设计

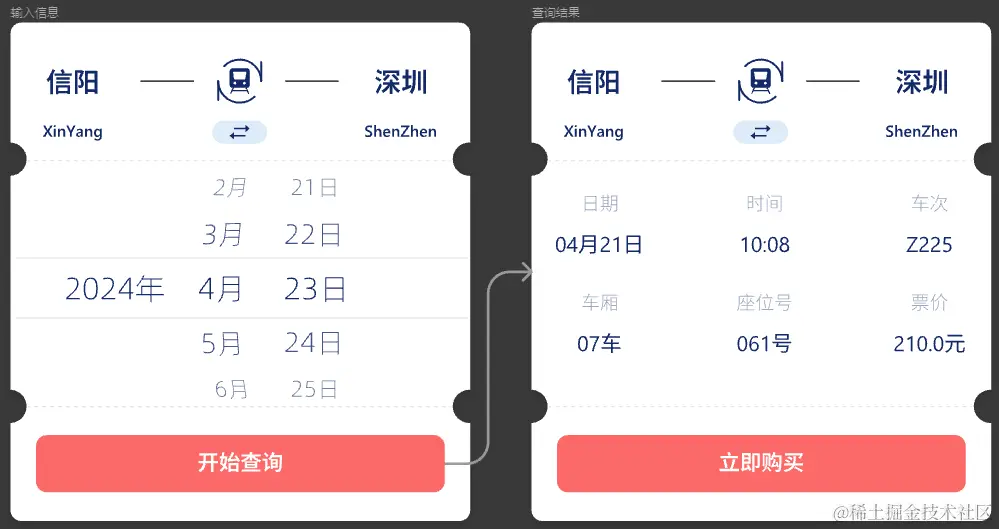

通过卡片化的设计，把现实中车票效果与交互界面进行融合，设计订票组件。

通过“输入信息”与“查询结果”两个页面，实现用户订票流程。

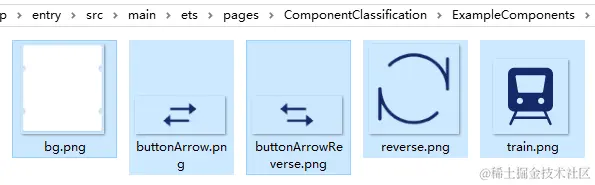

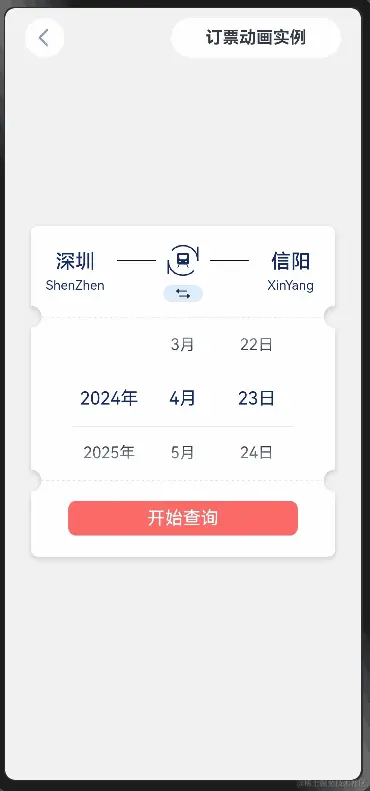

本实例并未展示用户层输入“地址”和“交通工具”选择功能，主要目的是带领大家了解ArkUI布局和动画功能，故进行功能精简，按照UI导出切图如下。

开始实例

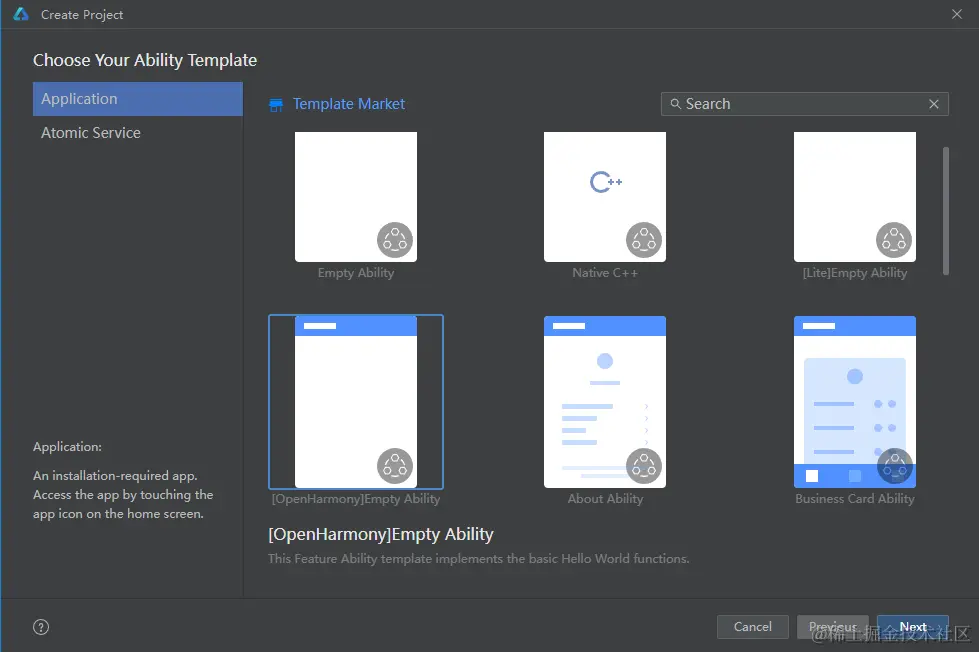

下面我们打开Deveco Studio开始本实例的教程，首先新建项目，选择OpenHarmony的Empty Ability创建实例。

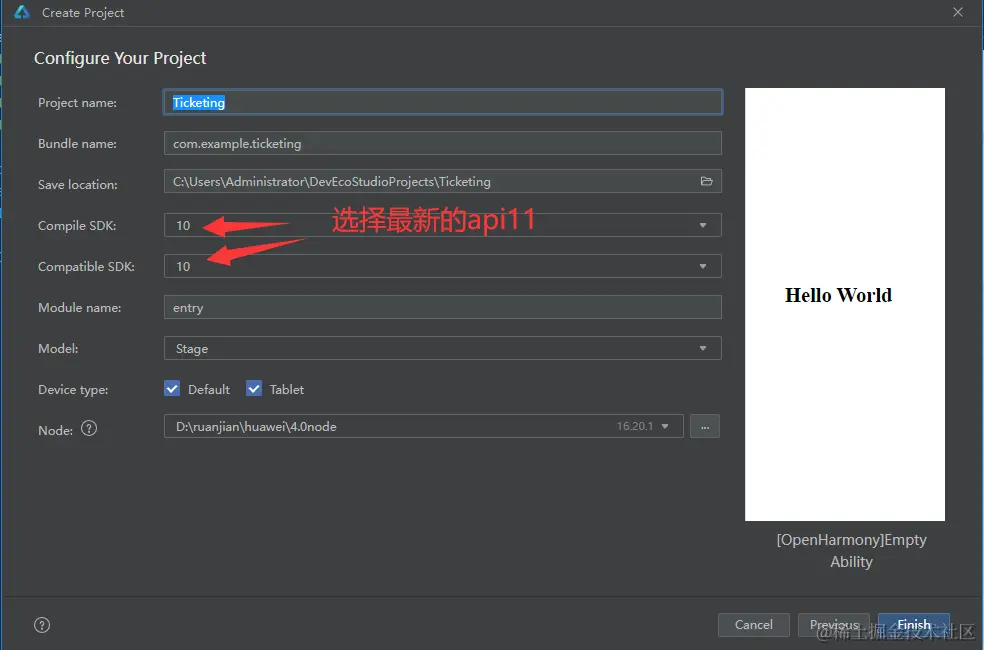

本次实例是基于OpenHarmonySDK的api11（当前官方HarmonyOS仅开放到api9，故采用OpenHarmony演示），软件名称就命名为“Ticketing”，选择Model为Stage（当前主推Model）

布局分析

层叠布局 (Stack)

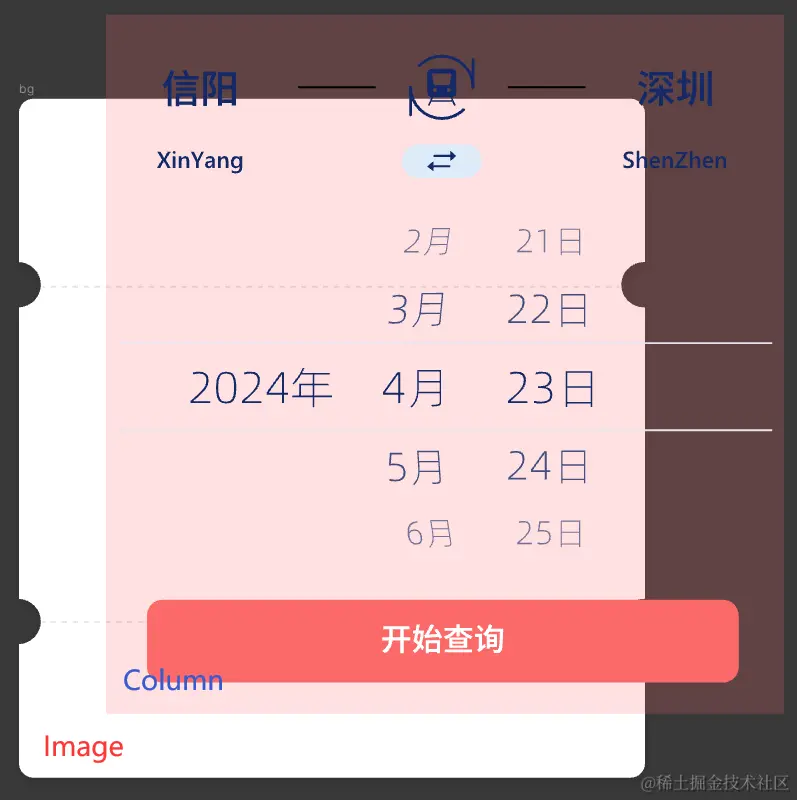

页面最底层容器是一个层叠布局 (Stack)，由一张背景图和二级内容视图构成。

那么我们了解下第一个知识点Stack：

层叠布局（Stack）通过区域内元素一层层堆叠实现布局。

子元素在容器中依次入栈，后元素覆盖前元素。

其方便设置相对位置信息，可以很便捷制作卡片效果。

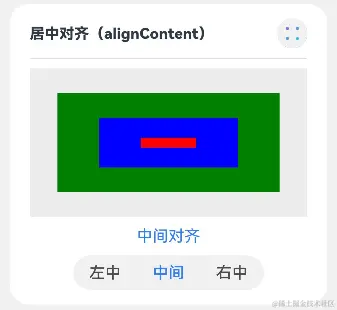

如上图，Stack容器内元素红色矩形位于最上方堆叠在蓝色矩形和绿色矩形之上。

基于UI设计，背景图是固定图片，其宽高也是固定的，我们的Stack容器内是顶部对齐，此时可以通过Stack组件alignContent参数实现位置的相对对齐。

名称	描述
TopStart	顶部起始端。
Top	顶部横向居中。
TopEnd	顶部尾端。
Start	起始端纵向居中。
Center	横向和纵向居中。
End	尾端纵向居中。
BottomStart	底部起始端。
Bottom	底部横向居中。
BottomEnd	底部尾端。

根据上方表格内容可看出，我们需要为Stack增加顶部横向居中对齐的方式，故alignContent: Alignment.Top是符合的。

此时代码如下：

@Entry
@Component
export struct TicketingView {
  build() {
    Stack({ alignContent: Alignment.Top }) {
      Image("/pages/ComponentClassification/ExampleComponents/OneReserve/bg.png")
        .height(350)
      Column() {
      }
      .padding(5)
      .alignItems(HorizontalAlign.Center)
      .height(350)
    }
      .width("100%")
      .height('100%')
  }
}

垂直线性布局 (Column)

二级容器为三个子元素组成的垂直线性布局 (Column)

那么我们了解下第二个知识点Column：

垂直线性布局（Column）沿垂直方向布局的容器。

子元素在容器中依次排列。

其方便设置垂直排列信息。

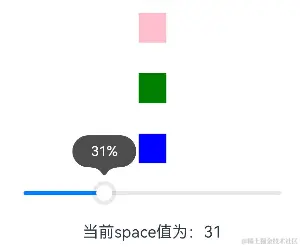

如上图，Column容器内元素蓝色矩形位于最下方，粉色矩形位于最上方。

基于UI设计，由于我们根据UI里面的绝对高度，需要给给不同子容器定义固定的height，我们的Column容器内是居中对齐，此时可以通过Column组件alignContent参数的HorizontalAlign属性实现子组件在水平方向上的对齐格式。

名称	描述
Start	起始端对齐。
Center	居中对齐，默认对齐方式。
End	末端对齐。

此时默认值也是HorizontalAlign.Center，故.alignItems(HorizontalAlign.Center)可以省略。上文Column部分可以替换为下面代码

Column() {
  Row() {
    }
    .height(92)
  DatePicker({
    start: new Date('2024-1-1'),
    end: new Date('2025-1-1'),
  })
    .padding(3)
    .height(165)
    .width(230)
  Button({ type: ButtonType.Normal }) {
    Text( "开始查询")
      .fontSize(18)
      .fontColor(Color.White)
      .margin({ left: 80, right: 80, top: 5, bottom: 5 })
  }
  .margin(20)
  .height(35)
  .backgroundColor("#FC6A68")
  .borderRadius(8)
}
.padding(5)
.height(350)

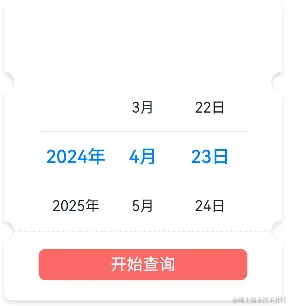

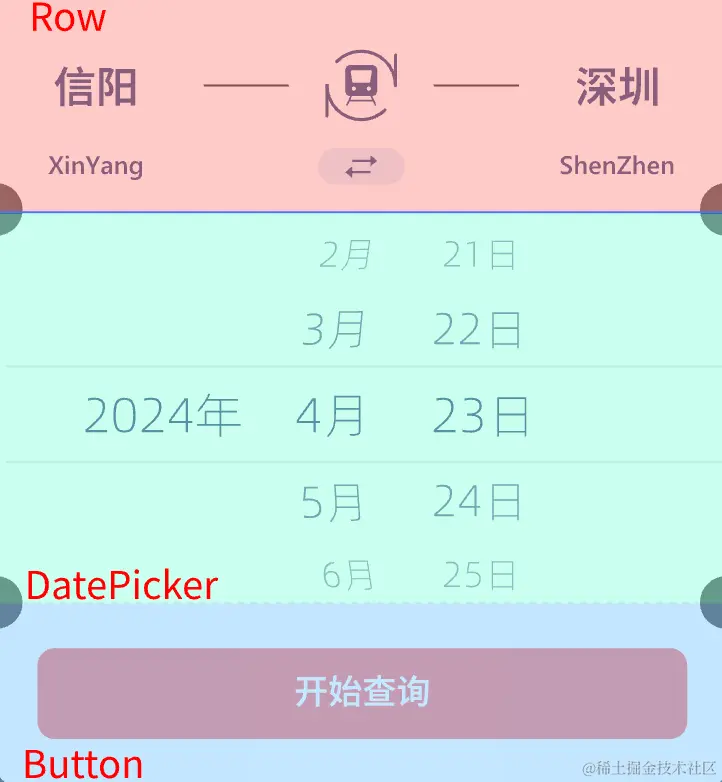

至此，我们的布局已经基本完成（DatePick为日期选择器，Button为按钮，我们将在下文详细讲解，暂时只需要知道其实Column内子元素即可），但是很明显Column内的第一个元素Row还是空的，那么接下来我们开始完善该子元素。

水平线性布局 (Row)

垂直线性布局 (Column)内有三个子元素，其中第一个是Row布局的容器，为了实现展示出发地和目的地的功能。

那么我们了解下第三个知识点Row：

水平线性布局（Column）沿水平方向布局的容器。

子元素在容器中依次排列。

其方便设置横向排列信息。

如上图，Row容器内元素均为水平排列。

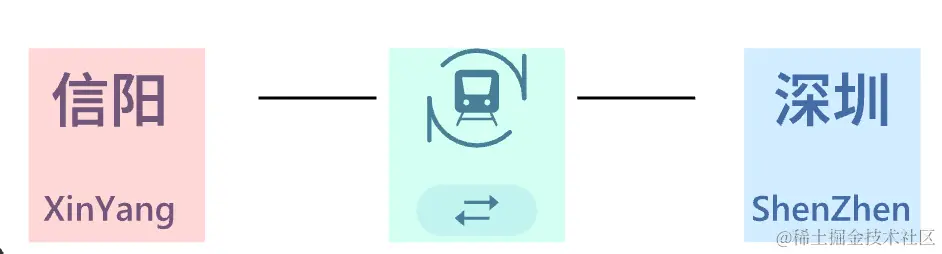

基于UI设计，我们的Row容器内也是五个子元素构成，其中包含三个Column容器和两个高度很低的矩形。我们的Row容器内是居中对齐，此时可以通过Row组件alignContent参数的VerticalAlign属性实现子组件在垂直方向上的对齐格式。

名称	描述
Top	顶部对齐。
Center	居中对齐，默认对齐方式。
Bottom	底部对齐。

和Column类似，此时Row容器默认值也是VerticalAlign.Center，故.alignItems(VerticalAlign.Center)可以省略。上文Row部分可以替换为下面代码，其包含五部分组成。

Row() {
  //1
  Column({ space: 5 }) {
    Text("信阳")
      .fontSize(20)
      .fontWeight(FontWeight.Medium)
      .fontColor("#132968")
    Text("XinYang")
      .fontSize(13)
      .fontColor("#132968")
  }
    .width(70)
  //2
  Rect()
    .height(1)
    .width(40)
    .margin(7)
  //3
  Column({ space: 5 }) {

  }
  .width(40)
  //4
  Rect()
    .height(1)
    .width(40)
    .margin(7)
  //5
  Column({ space: 5 }) {
    Text("深圳")
      .fontSize(20)
      .fontWeight(FontWeight.Medium)
      .fontColor("#132968")
    Text("ShenZhen")
      .fontSize(13)
      .fontColor("#132968")
  }
   .width(70)

出发地和目的地是都是Column容器的中文和拼音上下组成，上文我们已经学习了Column的使用方式，此时我们可以通过space实现Column和Row内间距的效果。

  Column({ space: 5 }) {
    Text("信阳")
      .fontSize(20)
      .fontWeight(FontWeight.Medium)
      .fontColor("#132968")
    Text("XinYang")
      .fontSize(13)
      .fontColor("#132968")
  }
    .width(70)

如上代码，出发地和目的地容器只是内部文本不同。

Rect()
    .height(1)
    .width(40)
    .margin(7)

横线部分我们通过高度为1的矩形实现。

那么接下来是切换目的地的按钮和火车图标，其位于Row容器正中间，既第三个容器。

分析可知，其也是Column布局，分为上面火车图标和下方切换按钮。

由于我们要实现切换时火车外圆环图标的转动动画，故火车图标部分需要两张图通过Stack堆叠。

//3
Column({ space: 5 }) {
  Stack() {
    Image("/pages/ComponentClassification/ExampleComponents/OneReserve/train.png")
      .width(20)
    Image("/pages/ComponentClassification/ExampleComponents/OneReserve/reverse.png")
      .width(40)
  }
  Button() {
      Image("/pages/ComponentClassification/ExampleComponents/OneReserve/buttonArrow.png")
        .width(40)
  }
  .backgroundColor("#DEEBF9")
}
.width(40)

我们将上面Row内第三个容器修改成如上代码，因为我们已经了解了Stack和Column的用法，故这种嵌套容器的使用和理解，我相信已经没有什么难度了。

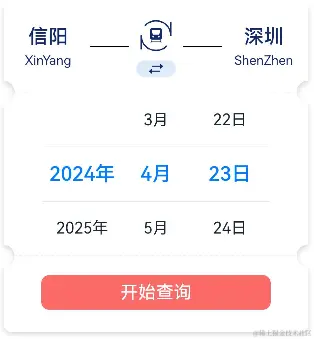

此时基本布局效果已经完成~

那么下一章，我们开始实现基本的逻辑，比如点击切换图标可以实现出发地与目的地的修改，日期选择后可以查询选择日期的火车票信息，以及通过按钮点击事件实现用户查询与购票操作。

敬请期待。
