前言

前面我们介绍了蓝牙ble的扫描解析、连接与通信。本次我们来介绍一下android如何向外发送广播数据。

在正式开始我们的蓝牙广播介绍之前，我们先回顾一下，在我们的蓝牙扫描篇，我们使用了nRF来进行蓝牙扫描，如下如所示：

点开其中的一项我们发现

里面多次提及到了UUID，那么什么是UUID呢？这里的UUID和广播包里面的ADTYPE有什么关系呢？

蓝牙ble：UUID

首先UUID是一个种数据类型，它由128bit，换算起来就是32位16进制的字符串组成的一个数据，在android当中。如下所示：

// 32位的字符串数据
0000-XXXX-AAAA-BBBB-CCCC-DDDD-EEEE-FFFF

蓝牙使用GATT的通信协议，GATT里面的数据交换就是通过UUID的格式进行通信的。在扫描解析篇，我们涉及到两个重要的概念，Service和Character，其实两者的数据表示就是以上的方式。其中，蓝牙SIG联盟为我们规定了一个基础的蓝牙UUID格式。

0x 0000 xxxx -0000-1000-8000-00805F9B34FB

基础的蓝牙UUID格式主要分为

0x：代表16进制
0000：在默认情况下，均为0，当然开发商也可以自己定义
xxxx：这里包含了蓝牙SIG联盟标准制定的协议特征（包括服务类型、厂商标记等等），也提供了部分供开发者自己定义
0000-1000-8000-00805F9B34FB（后面这串是蓝牙固定的尾部数据）因此，我们可以发现，其实供我们自己定义的部分，就只有前面的4字节的数据，也就是32位。因此，当我们所说的16位的UUID的时候，指的是xxxx部分，当我们说32位的时候，通常指的是0000xxxx的部分。

了解到这里是否还是有点抽象？没关系，我们再来看一组真实的例子：

有一个设备，里面有一个心率服务，心率服务的16位UUID为0x180D,完整数据如下： 0x0000180D-0000-1000-8000-00805F9B34FB 在心率服务下面，又有一个特征值为心率测量值，心率测量值的16位UUID位0x2A73,完整数据如下： 0x00002A37-0000-1000-8000-00805F9B34FB

Service: Heart Rate Measurement
  |-- Characteristic: Heart Rate Measurement Value
  |     |-- Properties: Read, Notify

所以，他们的格式虽然是一样的，但是存在着从属关系。

那么AdType跟UUID有什么关系呢？本来这两者没有什么重要的联系，主要是因为本章要介绍一下发送广播包，所以感觉讲讲清楚会让大家好理解一点。

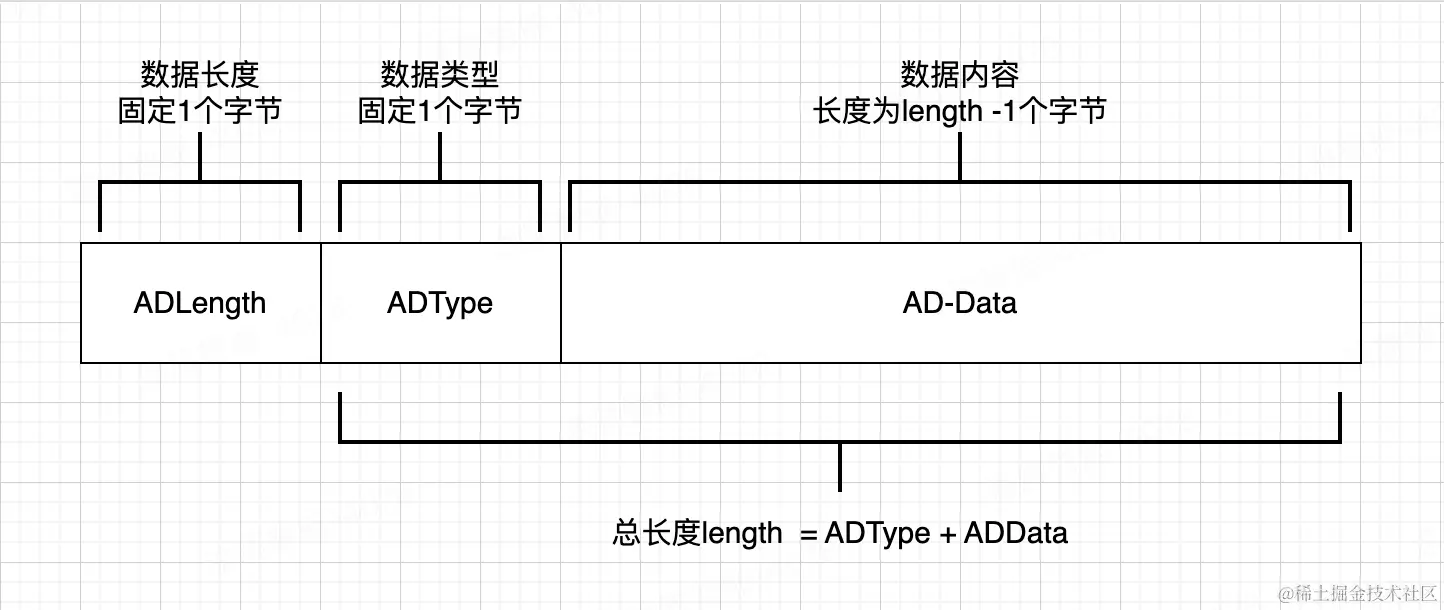

我们通过nRF看到的广播包数据，有很多项数据，是一种格式。因为在广播里面不仅有service、character。还有蓝牙的昵称，用户的自定义的数据。因此ADType就是蓝牙Sig联盟用来规定后面跟着的数据是什么类型的数据。如下图：

其中Service就是ADData部分（通常不太会将character暴露在广播包里面）。

关键的一些type数据类型如下所示：以下是一些蓝牙低功耗 (Bluetooth Low Energy, BLE) 广播中的关键数据类型值（type）：

0x01：Flags
0x02：Incomplete List of 16-bit Service Class UUIDs
0x03：Complete List of 16-bit Service Class UUIDs
0x04：Incomplete List of 32-bit Service Class UUIDs
0x05：Complete List of 32-bit Service Class UUIDs
0x06：Incomplete List of 128-bit Service Class UUIDs
0x07：Complete List of 128-bit Service Class UUIDs
0x08：Shortened Local Name
0x09：Complete Local Name
0x0A：Tx Power Level
0x16：Service Data
0x19：Appearance
0x1B：LE Bluetooth Device Address
0x1C：LE Role
0x20：Service Data - 32-bit UUID
0x21：Service Data - 128-bit UUID
0xFF：Manufacturer Specific Data

以上述的心跳服务距离。如果我们想要在广播包里面体现我们的心率服务（Services），蓝牙名称为“health watch”，那么我们的广播包怎么体现？如下：

ADLength：0x03（代表后续跟了3个字节的数据）
ADType：0x02（代表不完整的16bits的服务uuid值的类型标记）
ADData：0x0D，0x18（16bits的服务uuid，小端格式）

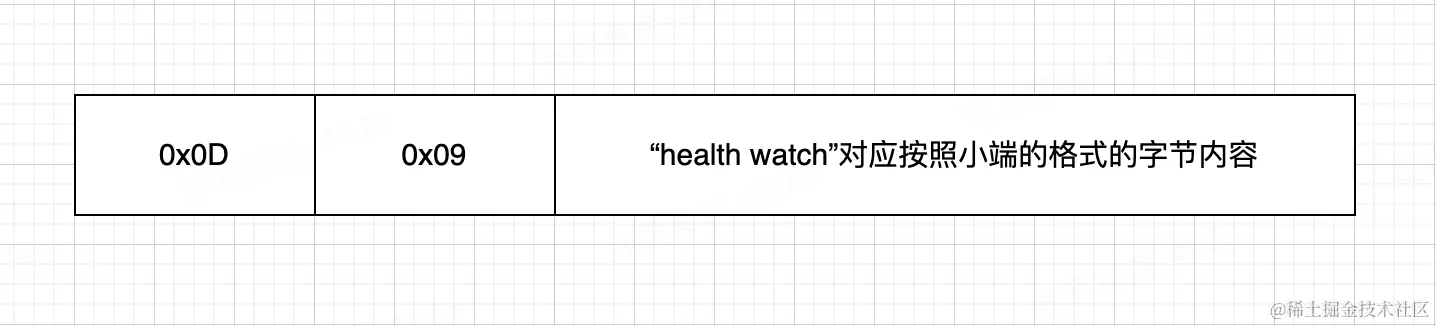

ADLength：0x0D（代表后续跟了13个字节的数据）
ADType：0x09（代表完整的本地蓝牙名称）
ADData：“health watch”（将“health watch”转换成的16进制数据）

看到这里大家就明白了，我们的广播包里面的数据的表现形式，以及uuid所代表的意思了。（更加详细的ADType、Service-UUID、Charachter-UUID）可以查询对应的官方协议文档。

说了这么多，那么android如何对外发送蓝牙广播包呢？

蓝牙BluetoothLeAdvertiser API

val build = AdvertiseSettings.Builder()
            .setAdvertiseMode(AdvertiseSettings.ADVERTISE_MODE_LOW_POWER)
            .setConnectable(false)// 设置是否可连接
            .setDiscoverable(true)// 设置是否可以被发现
            .setTimeout(60_000)// 设置广播的时间
            .setTxPowerLevel(AdvertiseSettings.ADVERTISE_TX_POWER_MEDIUM)// 设置功率
            .build()

val advertiseData = AdvertiseData.Builder()
            .addServiceUuid("xxxx") // 添加服务,对应上面讲述的UUID
            .addServiceData("xxxx"), byteArrayOf())// 给对应的UUID服务添加服务数据
            .addManufacturerData(0, byteArrayOf())// 制造商自定义的数据（manufacturerId是统一分配的）
            .build()

val callback = object : AdvertiseCallback(){
            override fun onStartSuccess(settingsInEffect: AdvertiseSettings?) {
                // 开始发送成功
            }
            override fun onStartFailure(errorCode: Int) {
                // 开始发送失败
            }
        }
bluetoothLeAdvertiser.startAdvertising(build, advertiseData,callback)

当然，以上的方式也尽量使用消费者-监听者的模式进行一些封装是最好的。

注意事项

在实际使用当中，蓝牙的广播包的数据实际是有限的，因此不太适合传输大量的数据，如果需要使用蓝牙广播包进行大数据传输的话，就需要在业务层上实现（类似UDP实现TCP的可靠性传输一样）
在实际使用发现，使用serviceUUID的方式发送数据，比ManufacturerData要高效的多，这个可能是因为ManufacturerData组装更加耗时。因为ManufacturerData是蓝牙响应包里面的数据，而serviceUUID是扫描里面的。
在使用蓝牙广播的时候，要注意里面内容一定要按照规范使用。
