前言

在制作 BI 报表时，我们常需要在数据引擎上封装一层 API，透过界面上的参数变化查询 API，拿到数据进行渲染。DataWorks 数据服务提供了快速封装 API 的能力，且能在上面进行开发、上线、下线、版本比对等操作。基于采用不同类型的 BI 报表，调试 API 的方式也不同，有一些 BI 平台已经内建了数据服务能力、有一些则是依赖三方的数据服务平台，而后者又分为自建 BI 报表或使用 BI 平台的方式。本文将对自建 BI 报表及使用 BI 平台的两种方式与 DataWorks 数据服务如何进行调试进行说明。

BI 平台 + DataWorks 数据服务

目前数据源类型明确支持 DataWorks 数据服务的 BI 平台有 DataV，如果 BI 平台支持 API 为数据源的也是在此类的范畴中，DataV 很好地支持 DataWorks 数据服务，包含能透过下拉框的方式选用已上线 API，且还封装了 API 的 AK，这边以 DataV 的操作方式为范例。

创建数据源

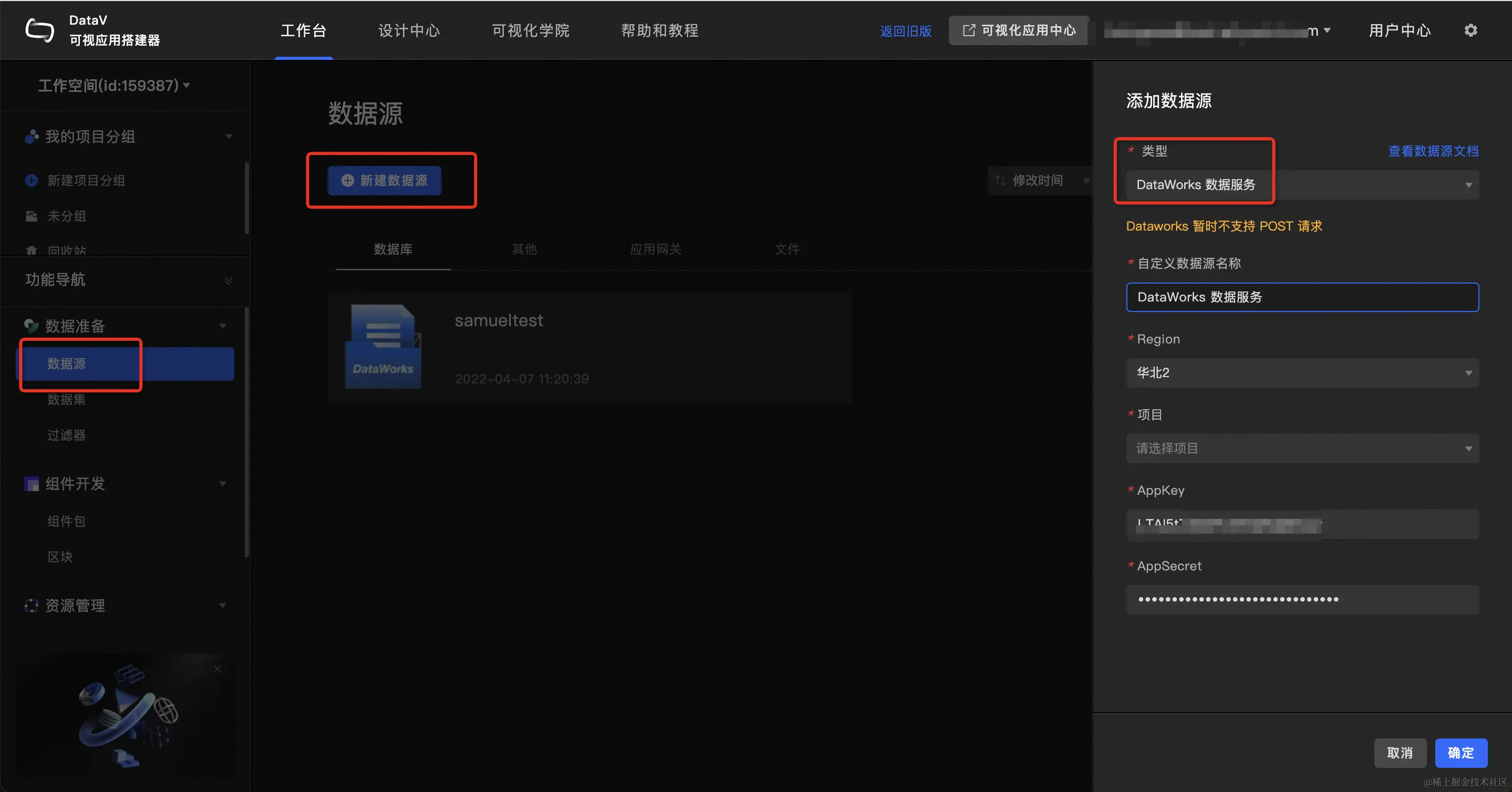

进入工作台，于左侧选择数据源、新建数据源，于右侧数据源类型选择 DataWorks 数据服务，进行添加。


创建 API

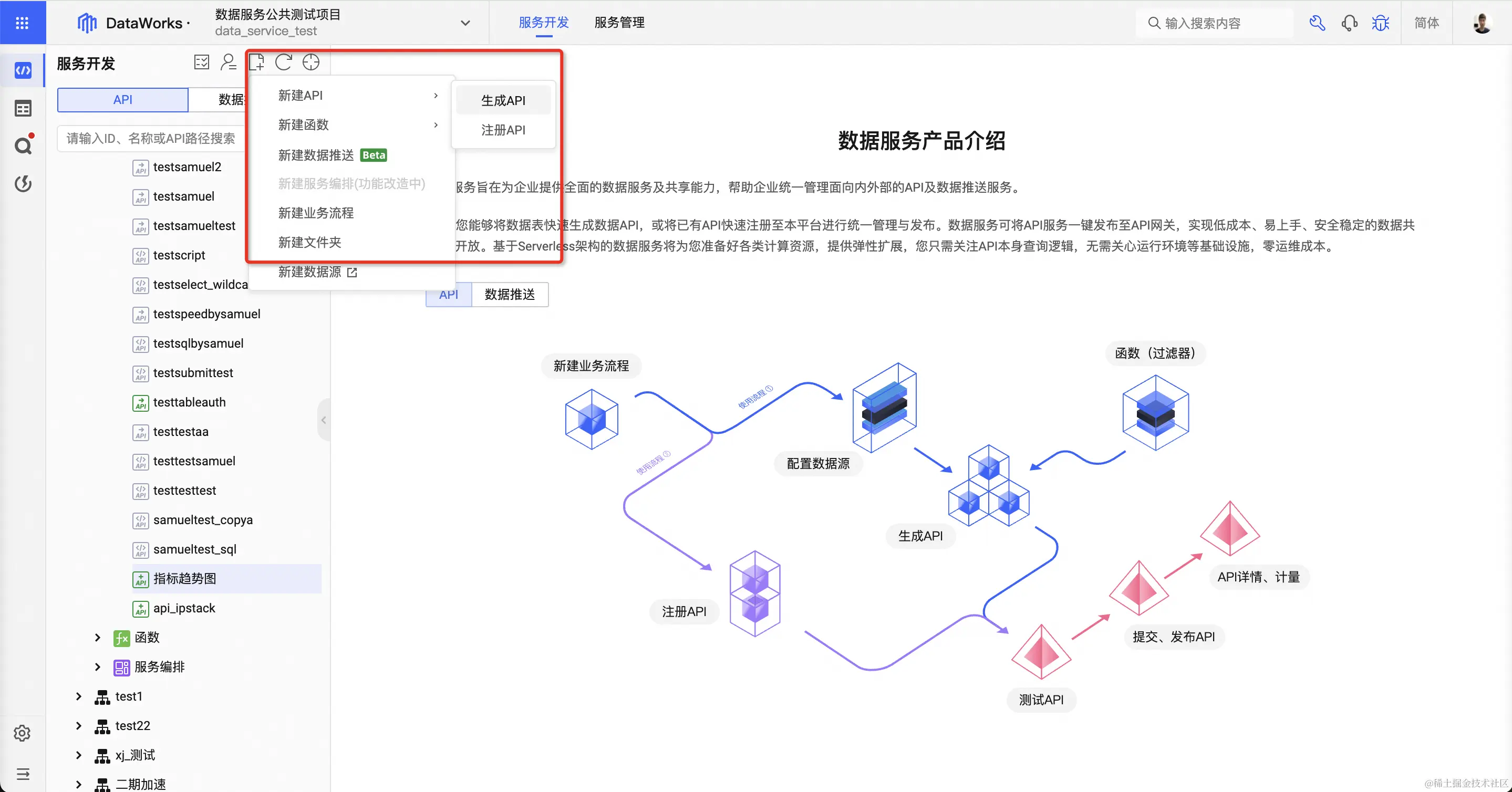

进入 DataWorks 数据服务选用数据引擎、撰写 SQL 并上线一个 API。


搭建报表

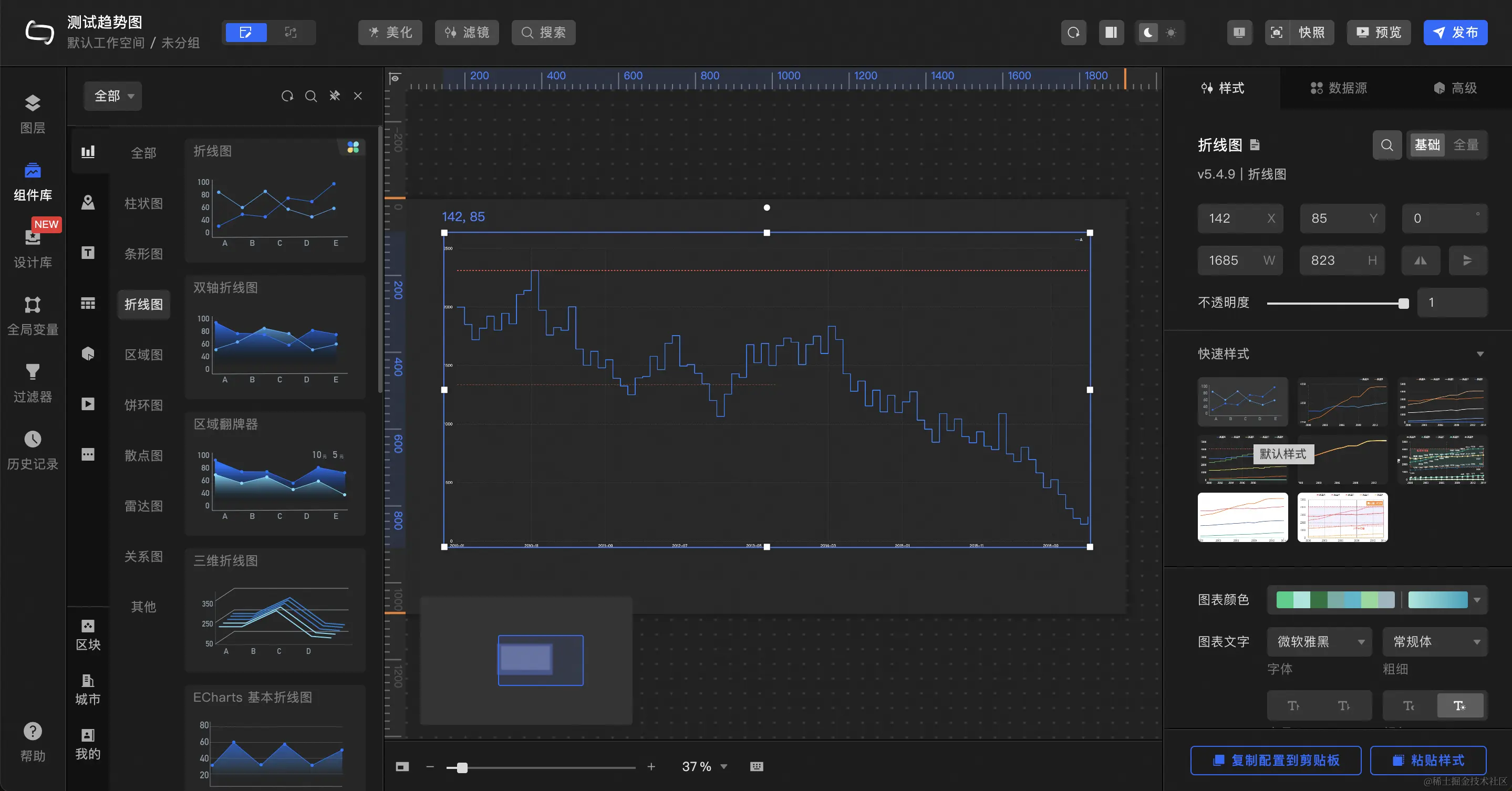

进去 DataV 开发报表，从左侧组件库拖拽图型后，对此图型选用我们上述添加的 DataWorks 数据服务的数据源及新增加的 API。

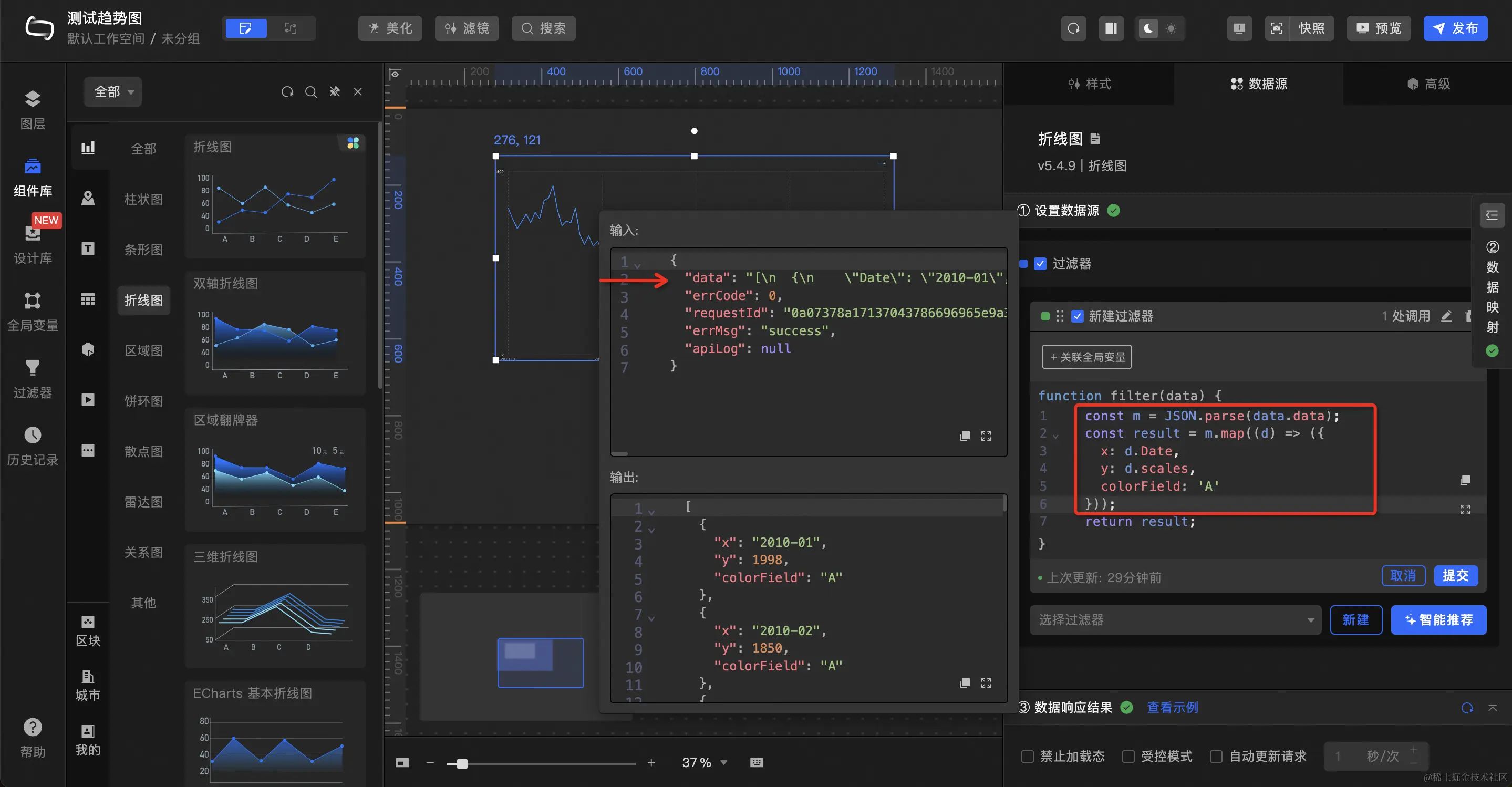

比较需要注意的是设定过滤器的部份，因为 API 出来的格式是固定的，BI 报表上不一样的图表需要的格式却不一定，我们需要用过滤器将格式整理一下。

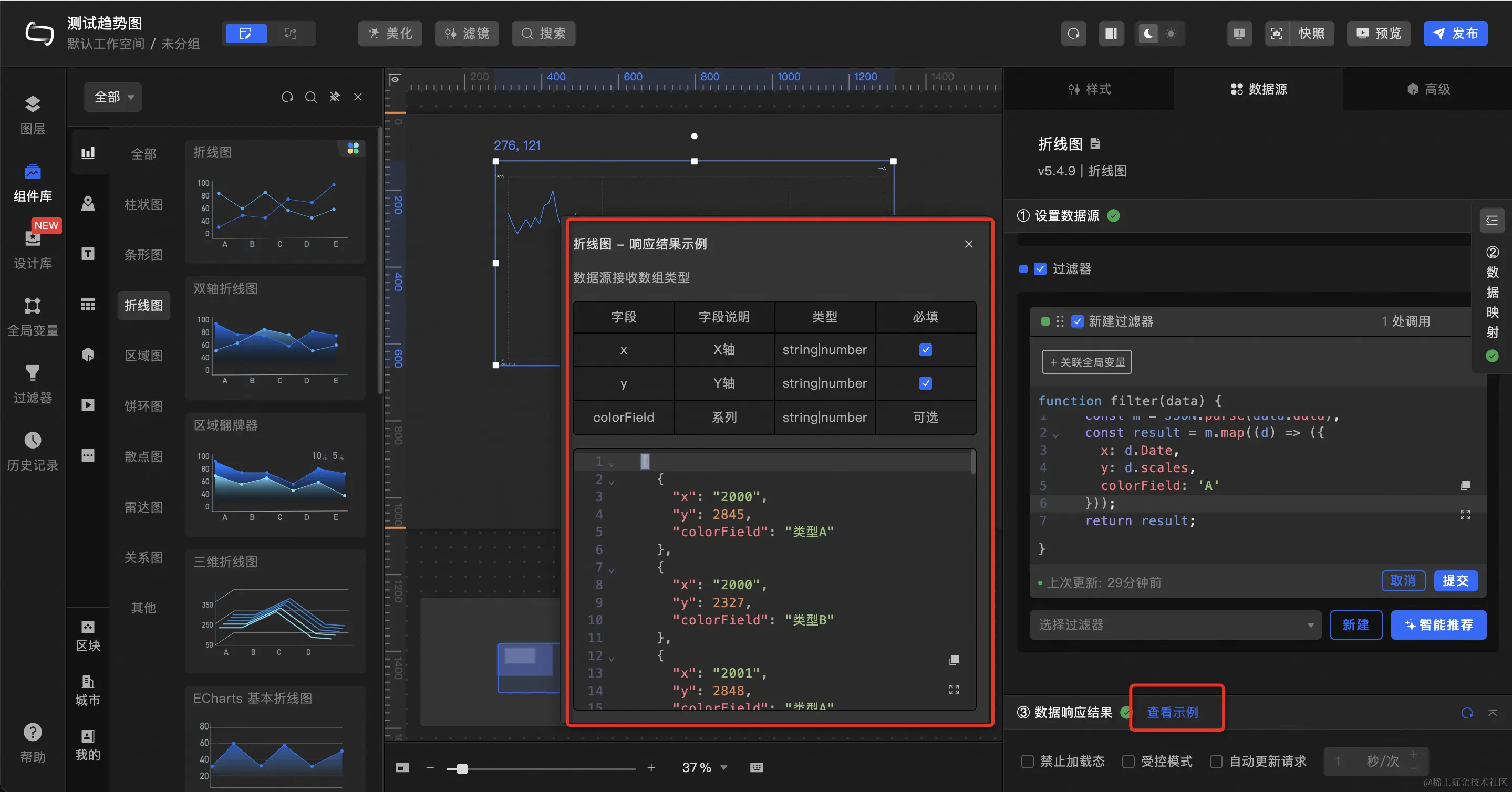

每个组件会附上查看示例的内容，如折线图的格式为 { "x", "y", "colorField"}。


我们新建一个过滤器将 API 返回的 data 字段转成 { "x", "y", "colorField"} 格式。


整理好格式后，DataWorks 数据服务的接口数据就能放到 DataV 上，并能快速地使用上 DataV 提供的能力。


自建 BI 报表 + DataWorks 数据服务

另外一种是用户自建 BI 报表，也可能是自建一个报表再透过 IFrame 的方式放到其它 BI 平台，如 Grafana。此方式通常需要用户自己搭建开发环境进行接口调试，这边我们提供使用 VSCode 开发工具、图形则使用 AntV 为例。

VSCode

VSCode 是前端热门的开发工具，且提供很多利于开发的插件，这边我们使用 Live Server (Five Server) 插件来负责建立本地 Server 的联调工作 (它提供了运行本地 Server 与 支持 PHP，能帮助做到如动态页面内容、封装 API AK 等能力)。


AntV

AntV 是蚂蚁集团支持的可视化工具包，里面有各式各样的可视化组件，我们这边主要以 G2 和 G2 Plot 为例 (G2 图形交互设定弹性高但不好上手，G2Plot 是简化设定的版本)。下面为 G2 / G2 Plot 的范例页面，我们能从里面挑选出例子来搭建我们的 BI 报表。

环境设定

  1. 下载 VSCode 并安装 Live Server (Five Server) 插件。

  2. 安装 php (以 mac 为例)

brew install php

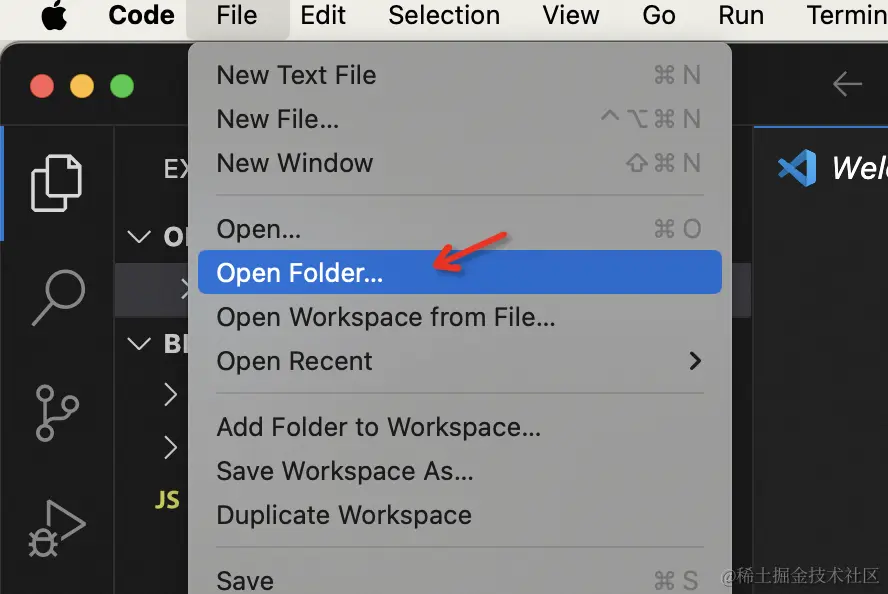

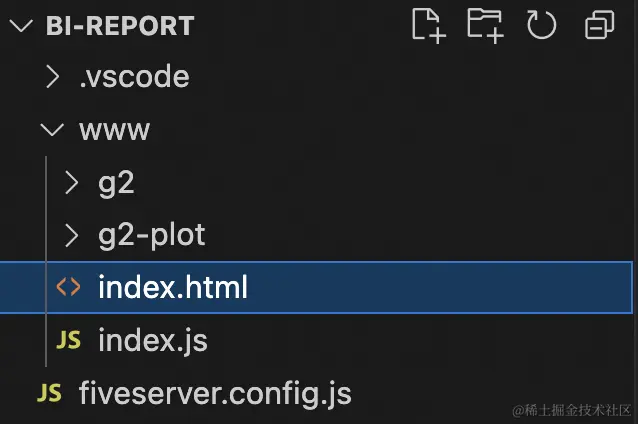

  1. 建立文件夹 bi-report，并使用 VSCode 打开，在 bi-report 下建立 www 文件夹。


  1. 于 bi-report 文件夹下建立 fiveserver.config.json，并设定入口文件 index.html 与 php 指令的运行路径。
module.exports = {
  root: 'www',
  open: 'index.html',
  php: "/opt/homebrew/bin/php",
  higlight: true,
  injectBody: true,
};


搭建 API

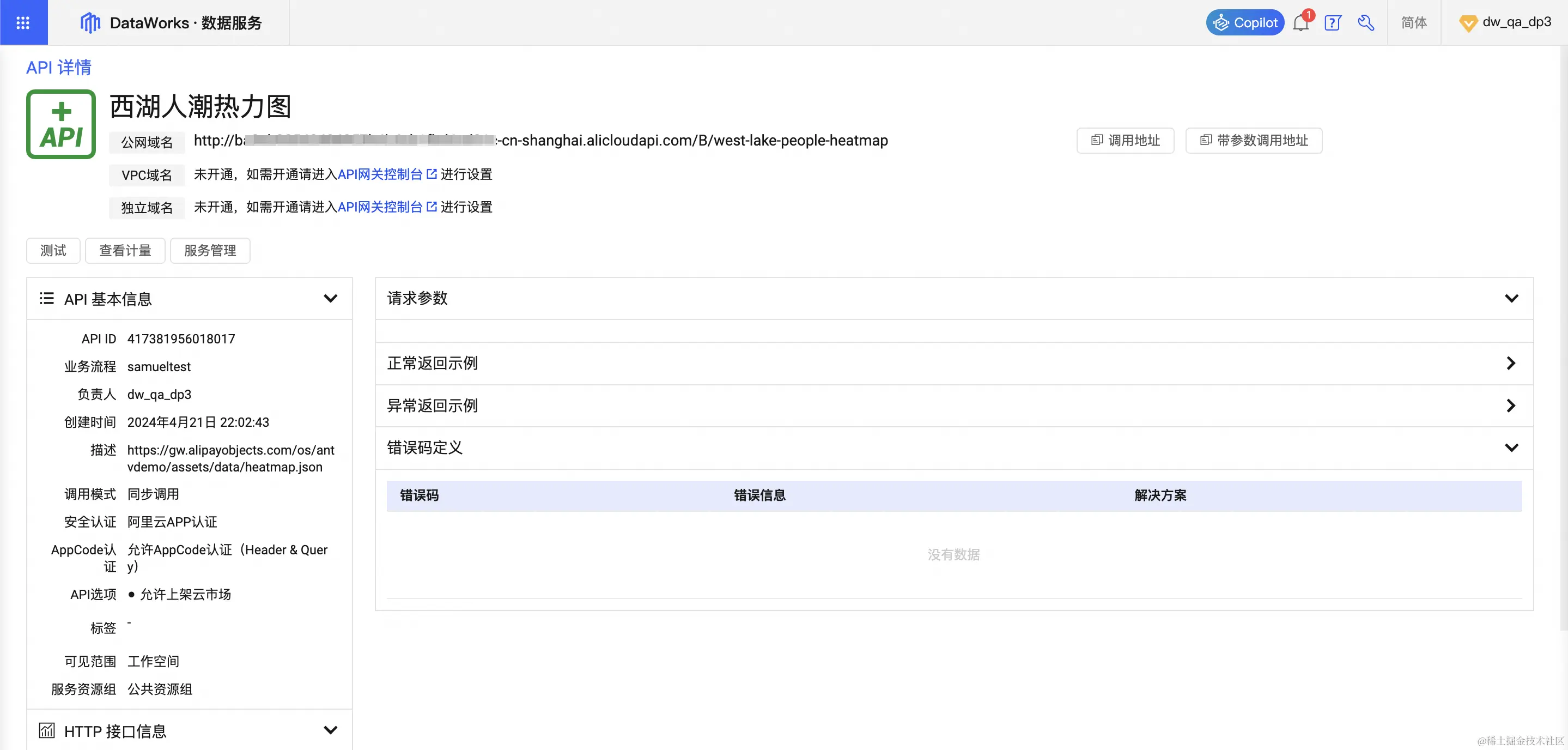

至 DataWorks 数据服务搭建 API 并上线，点击带参数运行地址，拷贝 API 的 URL。


调示 API 及可视化渲染

于 index.html 设定引入 AntV 的包

下面我们以 G2 Plot 为例，参考此热力图范例。

<!DOCTYPE html>
<html>
<head>
  <script src="https://cdnjs.cloudflare.com/ajax/libs/g2plot/2.4.31/g2plot.min.js" chartset="utf-8"></script>
</head>
<body>
  <div id="chart"></div>
  <script src="./index.js" chartset="utf-8"></script>
</body>
</html>

将图表渲染逻辑放在 index.js 里。

const { Heatmap } = G2Plot;
// 此 url 为 DataWorks 数据服务上线 API 点击带参数运行地址，拷贝的 API URL。
fetch('http://xxx-cn-shanghai.alicloudapi.com/B/west-lake-people-heatmap?appCode=xxx')
  .then((res) => res.json())
  .then((data) => {
    const heatmapPlot = new Heatmap(document.getElementById('chart'), {
      data,
      type: 'density',
      xField: 'g',
      yField: 'l',
      colorField: 'tmp',
      color: '#F51D27-#FA541C-#FF8C12-#FFC838-#FAFFA8-#80FF73-#12CCCC-#1890FF-#6E32C2',
      legend: {
        position: 'bottom',
      },
      annotations: [
        {
          type: 'image',
          start: ['min', 'max'],
          end: ['max', 'min'],
          src: 'https://gw.alipayobjects.com/zos/rmsportal/NeUTMwKtPcPxIFNTWZOZ.png',
        },
      ],
    });
    heatmapPlot.render();
  });

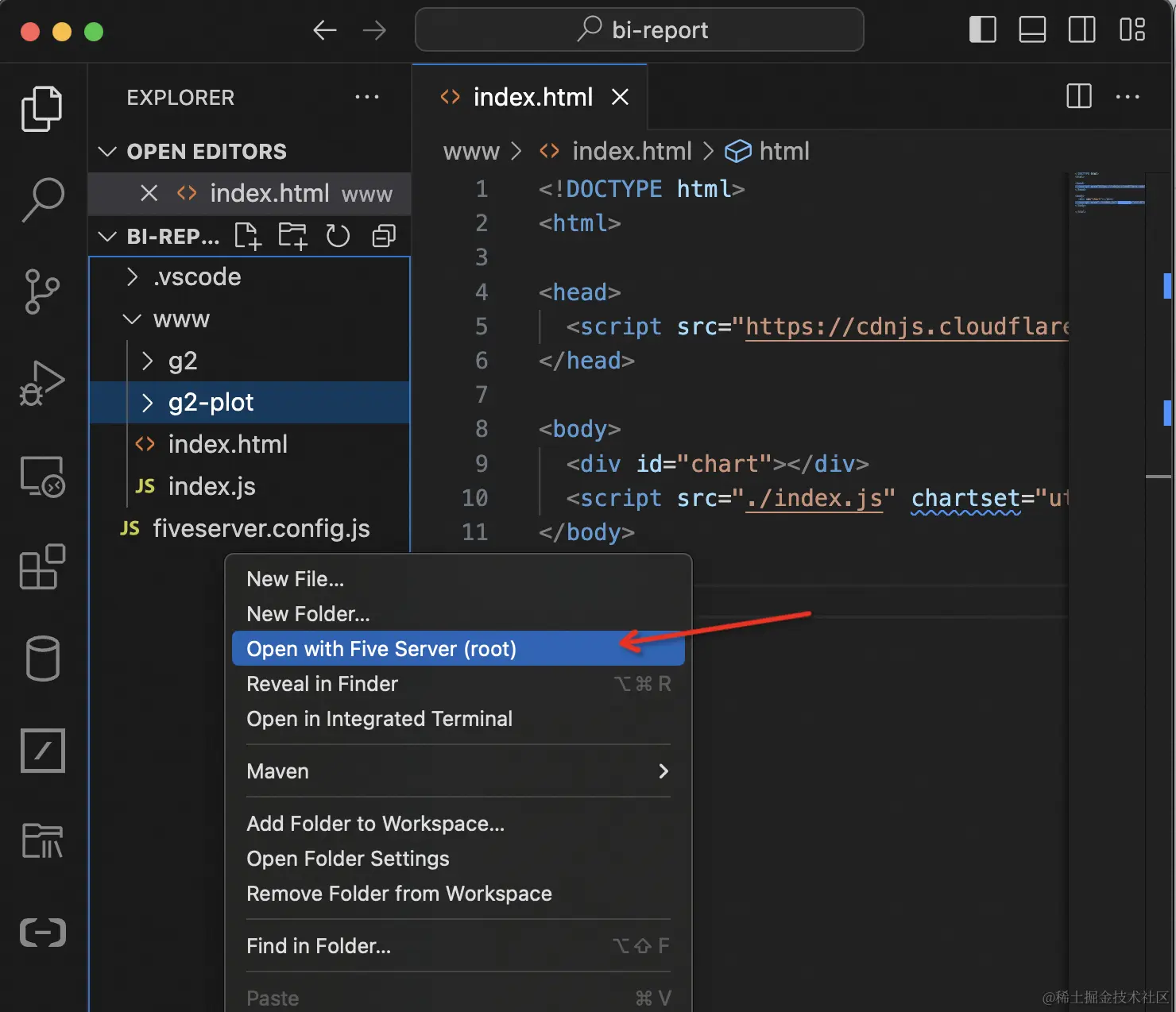

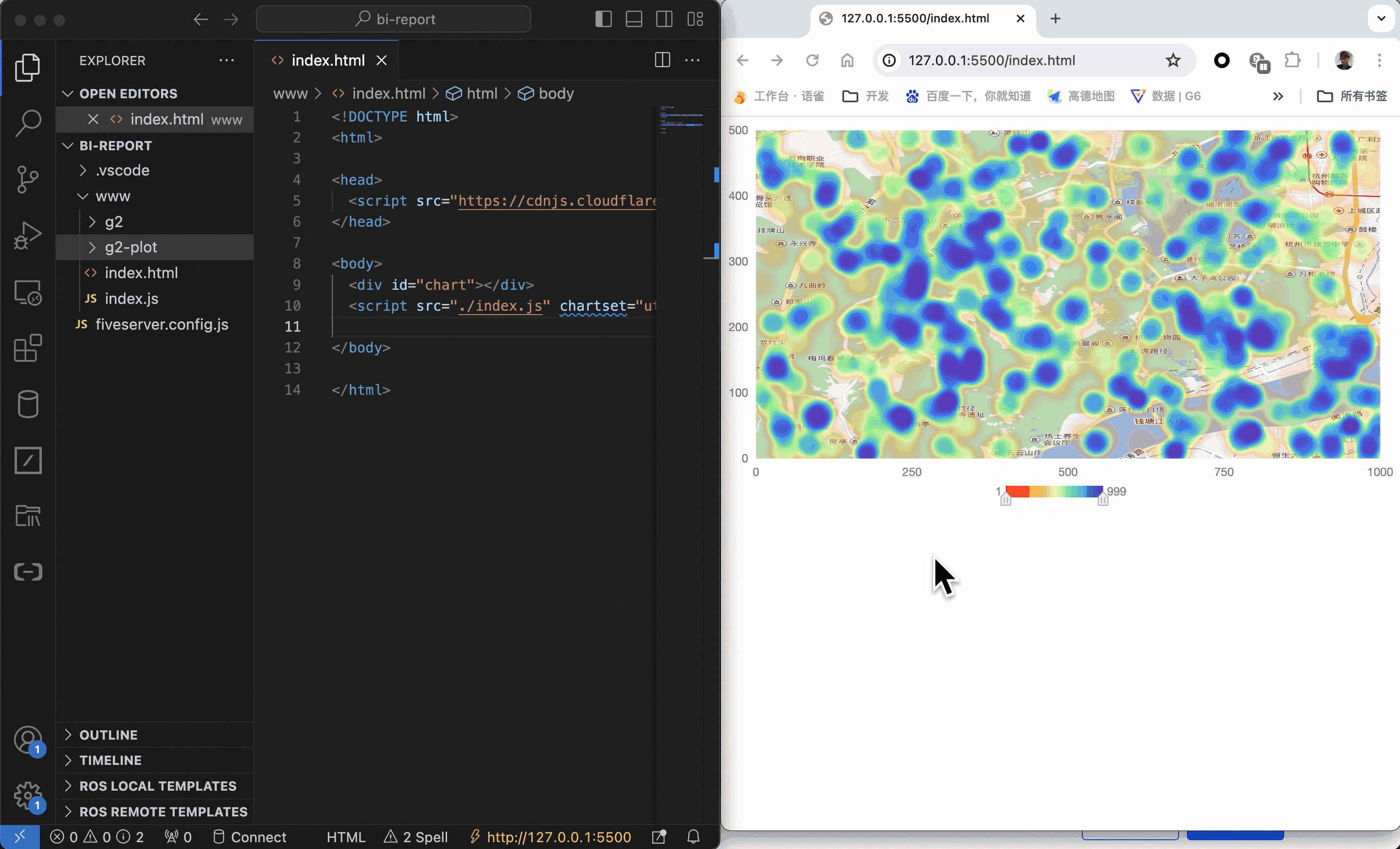

在 VSCode 左侧 bi-report 文件夹空白处点右键，选择 Open with Five Server (root)，运行本地 Server。


动态联调 BI 内容


封装 API AK

上面的例子是直接将 API 的调用 AK 暴露在 HTML 请求上，安全性不高，如果要防止 AK 被拿走有以下几种方式。

建立登录态

透过登录机制来访问 BI 报表，此方式可以参考此文 developer.aliyun.com/article/138…。

透过注册 API

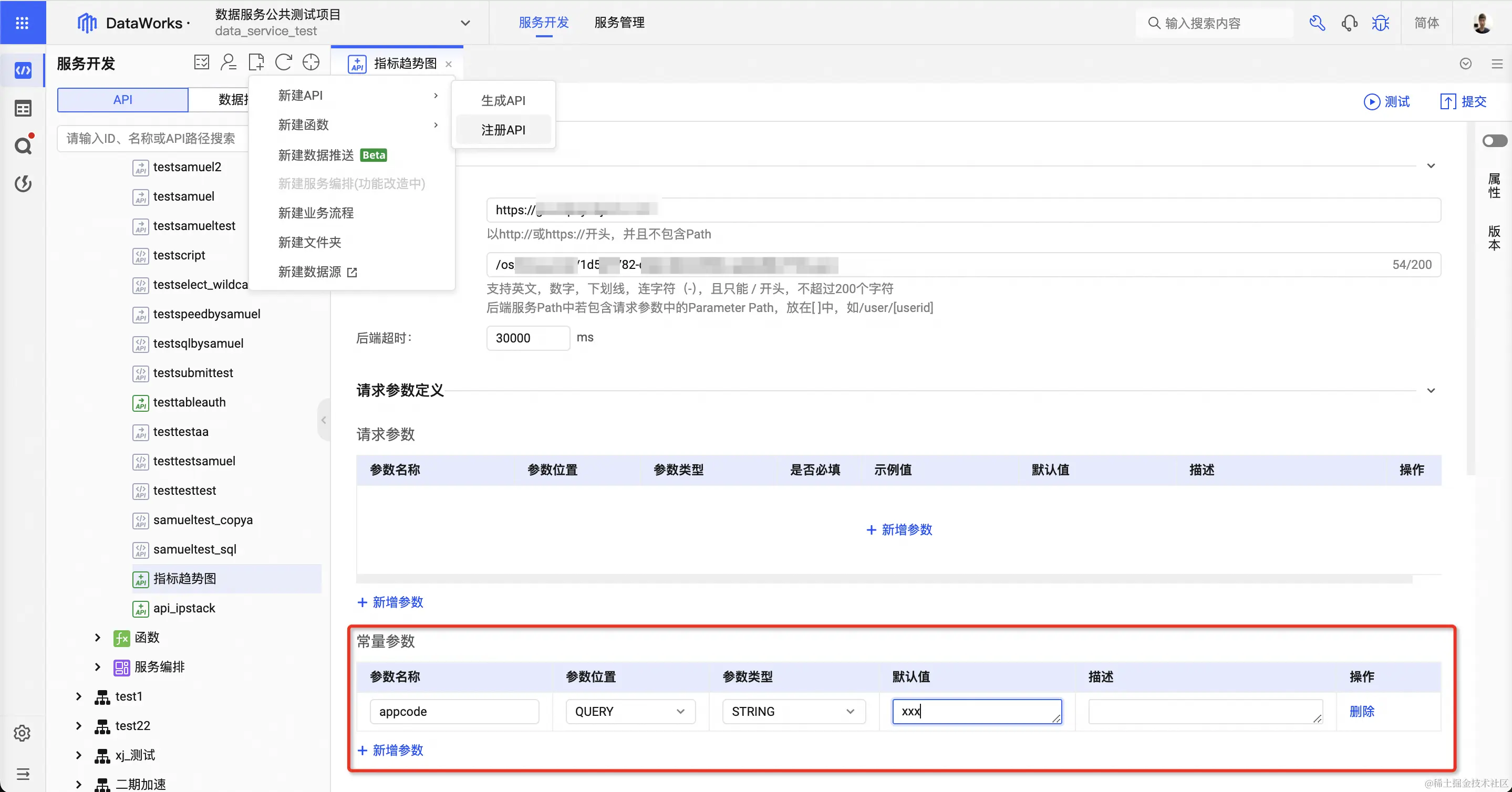

于 DataWorks 数据服务注册 API，并将调用 AK 的信息封装在常量参数里，但此方式无法管理调用来源。


透过 PHP

此方式基于 Live Server (Five Server) 插件提供的 PHP 能力，建立一个 PHP Server，将调用的请求工作在 Server 内完成，用户无法查看到实际接口请求的过程。此方式一样无法管理调用来源，但少了注册 API 与开发登录态代码的麻烦。

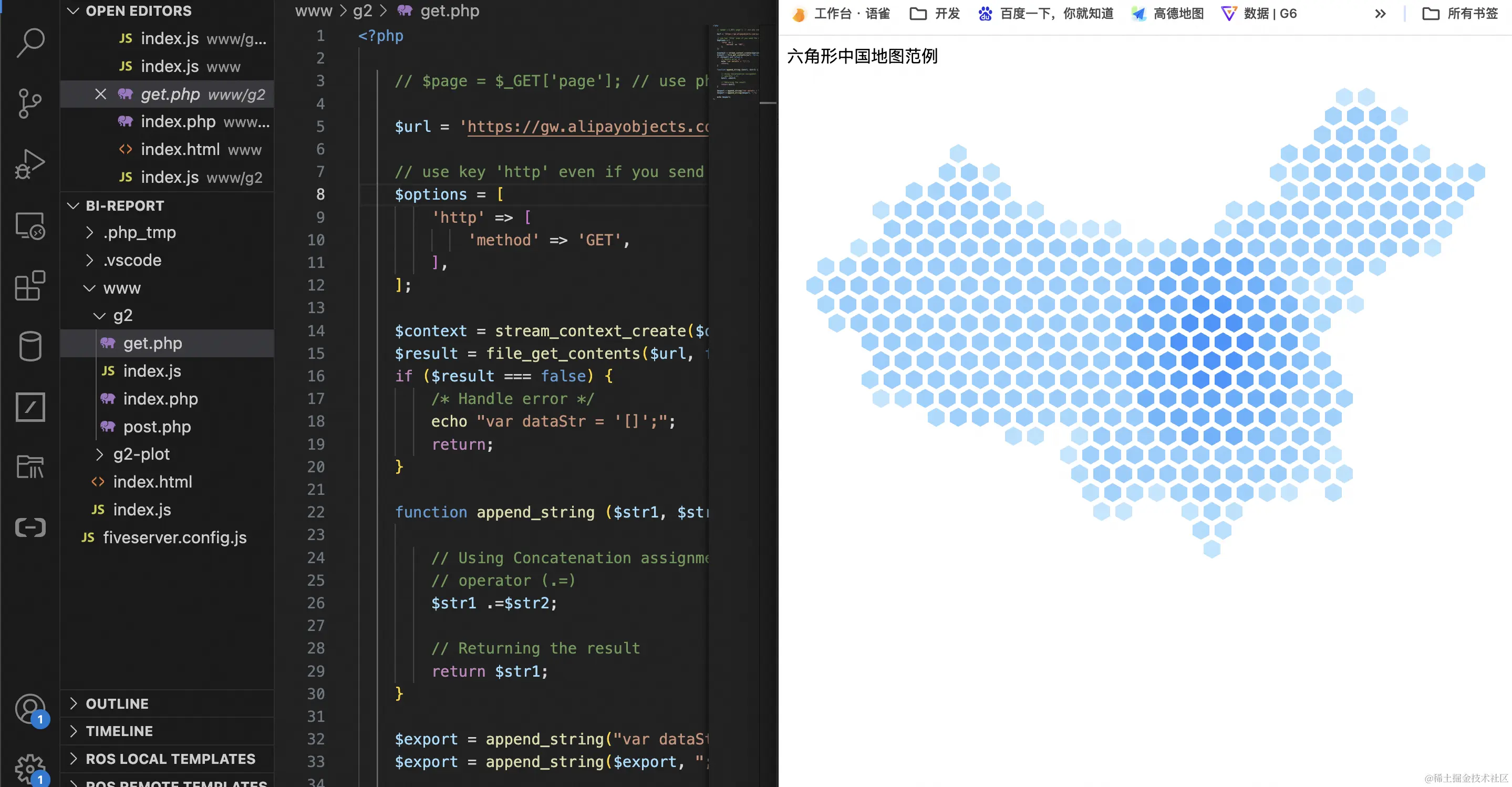

这边我们以 G2 为例，范例为此中国地图。

<html>
    <head>
        <script src="https://cdnjs.cloudflare.com/ajax/libs/antv-g2/5.1.19/g2.min.js" chartset="utf-8"></script>
        <script src="https://cdn.jsdelivr.net/npm/@antv/data-set@0.8.7/dist/data-set.min.js" chartset="utf-8"></script>
      </head>
<body>
    <script>
        <?php
            include('get.php');
        ?>
    </script>
    <div id="chart"></div>
    <script src="index.js" chartset="utf-8"></script>
</body>
</html>

将数据放在 dataStr ，并写入 HTML 上。

<?php
    // $page = $_GET['page']; // use php command to run app and request index.php?page=1, can use $_GET['page'] to get value.
    $url = 'http://xxx-cn-shanghai.alicloudapi.com/B/west-lake-people-heatmap?appCode=xxx';
    // use key 'http' even if you send the request to https://...
    $options = [
        'http' => [
            'method' => 'GET',
        ],
    ];
    $context = stream_context_create($options);
    $result = file_get_contents($url, false, $context);
    if ($result === false) {
        /* Handle error */
        echo "var dataStr = '[]';";
        return;
    }
    function append_string ($str1, $str2) {

        // Using Concatenation assignment
        // operator (.=)
        $str1 .=$str2;

        // Returning the result
        return $str1;
    }

    $export = append_string("var dataStr = ", json_encode($result, true));
    $export = append_string($export, ";");
    echo $export;
?>

从 HTML 拿到 dataStr，放到 AntV 上。

const { Chart } = G2;
const chart = new Chart({
  container: 'chart',
  autoFit: true,
});
// 从 dataStr 拿到数据
const data = dataStr ? JSON.parse(dataStr) : [];
chart
  .polygon()
  .data({
    type: 'fetch',
    value: data,
    transform: [
      {
        type: 'custom',
        callback: (data) => {
          const dv = new DataSet.View().source(data).transform({
            type: 'bin.hexagon',
            fields: ['longitude', 'latitude'],
            binWidth: [2, 3],
            as: ['longitude', 'latitude', 'count'],
          });
          return dv.rows;
        },
      },
    ],
  })
  .encode('x', 'longitude')
  .encode('y', 'latitude')
  .encode('color', 'count')
  .scale('color', {
    range: '#BAE7FF-#1890FF-#0050B3',
  })
  .style('lineWidth', 5)
  .style('stroke', '#fff')
  .axis(false)
  .legend(false)
  .tooltip({
    field: 'count',
  })
  .state('active', { fill: 'orange' })
  .state('inactive', { opacity: 0.8 })
  .interaction('elementHighlight', true);
chart.render();


上线 BI Report

此处使用 PHP Server 为例，也可以使用其他方式如 nodejs 或 nginx 等。建立一台服务器，并安装 php，将上文 bi-report 文件夹拷贝到此服务器，于此文件夹下执行指令，打通服务器的网络，即可将此 BI 报表透过 IFrame 的方式输出。

php -S localhost:9000

其它

页面参数

fiveserver 本地调试的时候，PHP 不支持页面参数，如 index.php?page=2，取不到 page 参数。但报表上线后，可透过 $_GET 拿到页面参数。

post 方法的 PHP 写法

<?php
    // $page = $_GET['page']; // use php command to run app and request index.php?page=1, can use $_GET['page'] to get value.
    $url = 'https://url.xxx/xxx';
    $data = ['key1' => 'value1', 'key2' => 'value2'];
    // use key 'http' even if you send the request to https://...
    $options = [
        'http' => [
            'header' => "Content-type: application/x-www-form-urlencoded\r\n",
            'method' => 'GET',
            'content' => http_build_query($data),
        ],
    ];
    $context = stream_context_create($options);
    $result = file_get_contents($url, false, $context);
    if ($result === false) {
        /* Handle error */
        echo "var dataStr = '[]';";
        return;
    }
    function append_string ($str1, $str2) {

        // Using Concatenation assignment
        // operator (.=)
        $str1 .=$str2;

        // Returning the result
        return $str1;
    }

    $export = append_string("var dataStr = ", json_encode($result, true));
    $export = append_string($export, ";");
    echo $export;
?>
