问题标题
如何解决在组合图中,上层面积图遮挡下层点图的问题?
问题描述

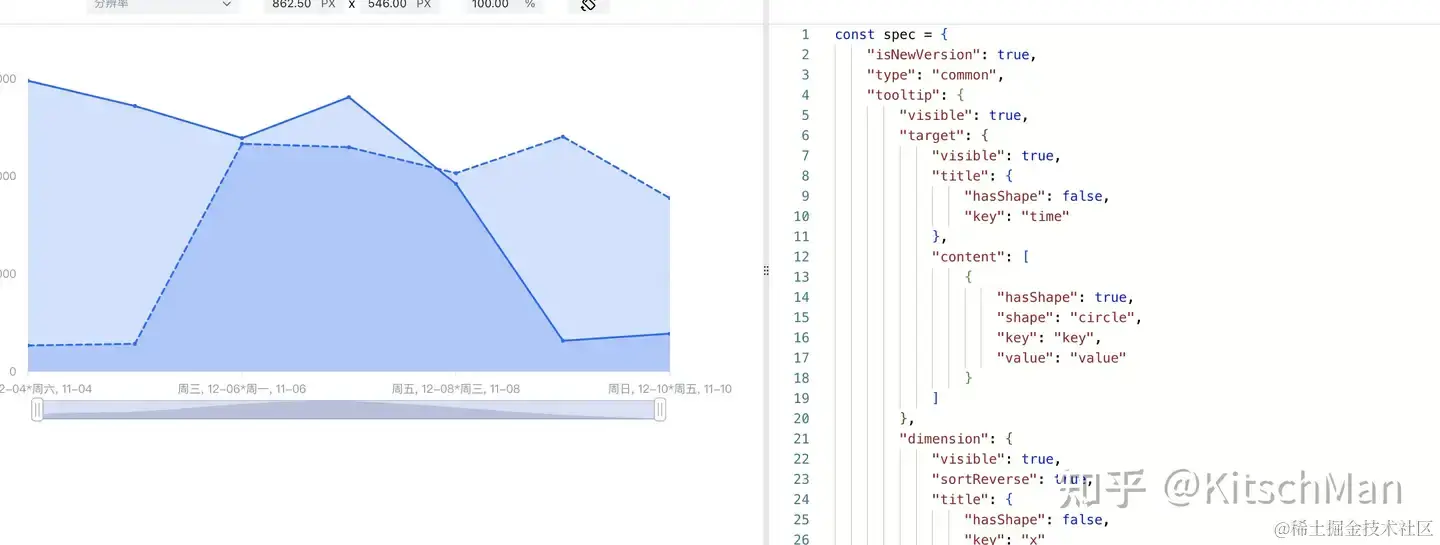

我在使用VChart创建了一个组合图,其中包含两个子图,子图类型都是面积图。因为第二个子图绘制在第一个子图的上面,所以它的区域会遮挡住第一个子图的数据点,使得第一个子图的数据点无法触发hover和click事件。我想问一问,有没有什么方法可以解决这个问题?
图表的配置如下:
const spec = {
"data": [...],
"series": [
{
"id": "area",
"type": "area",
"xField": "time",
"yField": "value",
"seriesField": "groupName",
...
},
{
"id": "compare",
"type": "area",
"name": "compare",
"xField": "time",
"yField": "compareValue",
"seriesField": "groupName",
...
"interactive": {
"line": false,
"area": false
}
}
]
}
const vchart = new VChart(spec, { dom: CONTAINER_ID });
vchart.renderAsync();
解决方案:
这个问题可以通过设置第二个面积图series的line.interactive和area.interactive属性为false来解决。配置如下:
{
"data": [...],
"series": [
{
"id": "area",
"type": "area",
"xField": "time",
"yField": "value",
"seriesField": "groupName",
...
},
{
"id": "compare",
"type": "area",
"name": "compare",
"xField": "time",
"yField": "compareValue",
"seriesField": "groupName",
...
"line":{
"interactive":false
},
"area":{
"interactive":false
},
}
]
}
这样,第二个面积子图就不会响应交互事件,用户的hover和click事件可以透过第二个面积子图触发第一个面积子图的数据点。

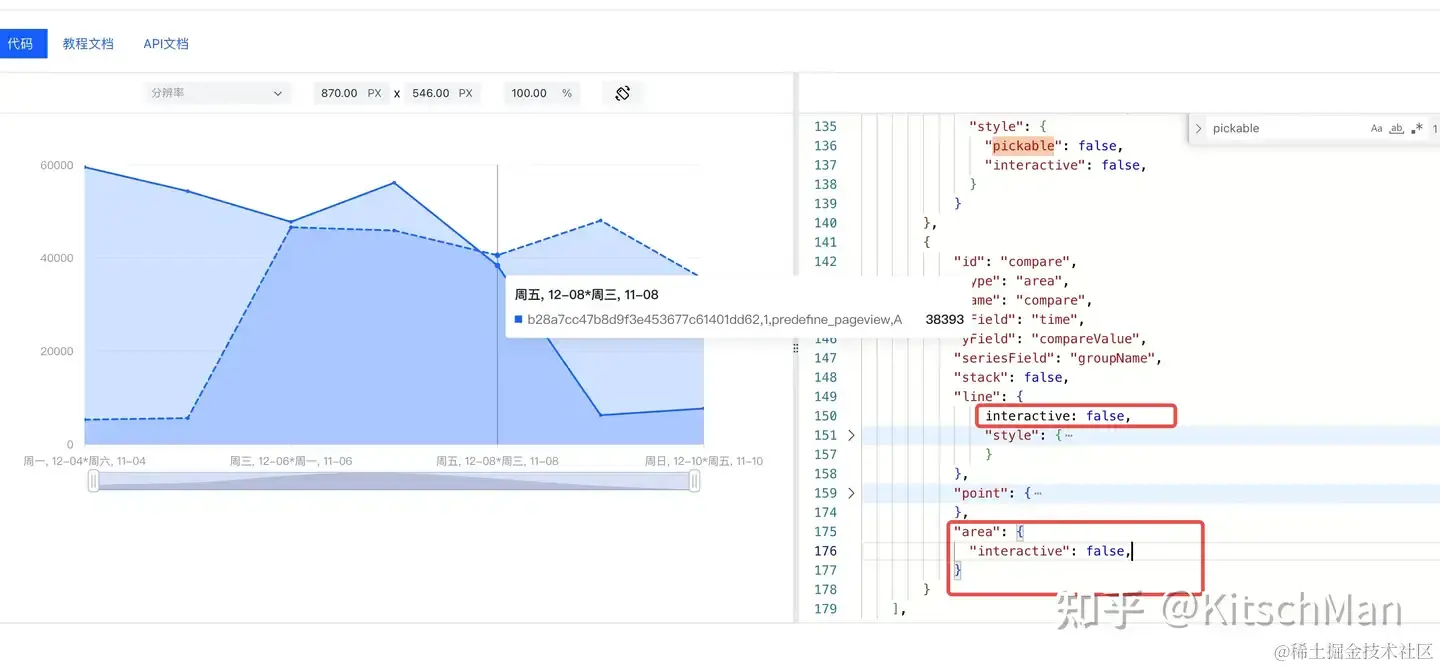

结果展示
使用上述配置,进行图表渲染,你会发现,第二个子图的线和面积图都不会再响应鼠标操作,这样就可以成功触发第一个子图的hover和click了。
在线效果参考:codesandbox.io/s/common-ch…
相关文档
相关api:www.visactor.io/vchart/api/…
github:github.com/VisActor/VC…
